通信光缆主要敷设方式有哪些（续）

在《通信光缆主要敷设方式有哪些》一文中，介绍了光缆的直埋、架空和管道敷设方式。此外，根据敷设场景的不同，光缆的常见敷设方式还包括：高铁槽道内敷设、水底敷设、墙壁敷设、引上、室内敷设等。

1 高铁槽道内光缆敷设

光缆顺沿高铁线路敷设不但建设难度小、安全性高，通信干线还能缩短中继距离、减小传输时延。近年来，干线光缆顺沿高铁线路建设的情况越来越普遍。

高铁线路自身就有电力和通信的需求，在铁轨的两侧均设置有强电和弱电槽道，通信光缆在弱电槽道内敷设，如图1所示。

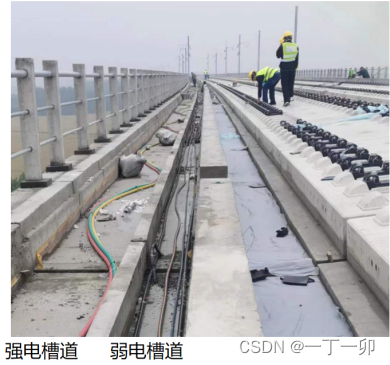

图1 高铁槽道和光缆

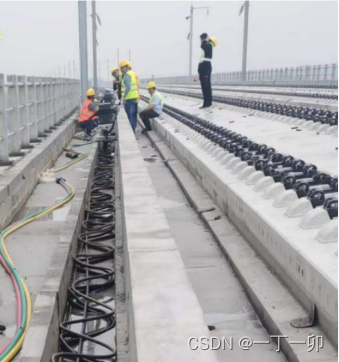

受弱电槽道截面尺寸的限制，光缆在槽道内一般通过S形敷设进行余留，如图2所示。光缆接头的两侧和每隔500米左右余留一处。

图2 高铁光缆的余留

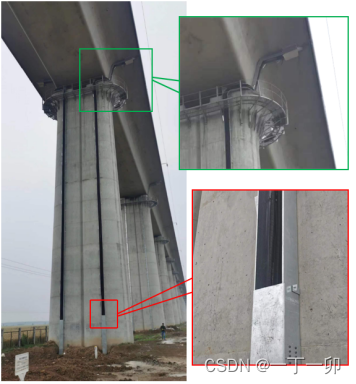

高铁通常采用高架的方式建设，通信光缆在引出铁路时需要通过桥墩上的桥架敷设，如图3所示。

图3 光缆引出高铁

通过高铁弱电槽道敷设的光缆型号通常采用GYTA58。该种光缆具有和GYTA53光缆相同的结构，但光缆的外被层采用了低烟无卤阻燃聚烯烃（GYTA53光缆的外被层为聚乙烯），所以，光缆具有一定的阻燃性能。

2 水底光缆敷设

直埋光缆在通过有水的沟渠、河流、池塘时，通常需要在水底敷设。本文所述的水底不包括水面距离较长的湖泊、海洋、大江大河等水下，光缆在相应水底的敷设可参考海底光缆敷设相关内容。

水底光缆的敷设方式主要包括：截流挖沟、水泵冲槽、定向钻。

2.1 截流挖沟

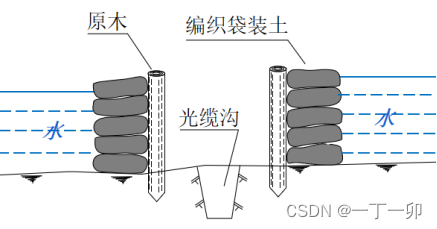

截流挖沟需先将沟渠、河流里的水用阻水坝截断，将需挖光缆沟地段的水抽干后，再进行挖光缆沟等后续操作，如图4所示。阻水坝可用编织袋装满土后临时堆筑，水较深时，阻水坝可用原木加固。沟渠、河流里的水为流水时，通常只需在光缆沟的上游截流。截流挖沟敷缆的单位长度成本通常较高。

图4 截流挖沟示意图

2.2 水泵冲槽

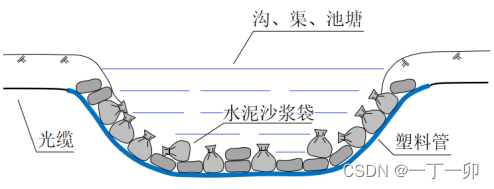

水泵冲槽通常需潜水员携带设备在水下施工。潜水员在水下先用高压水枪将水底冲出一条深约1.5米的沟槽，再在沟槽内布放塑料管，并用水泥沙浆袋将塑料管压在沟槽的底部。塑料管的长度需穿越整个水面，相当于在水底建了段塑料管道，如图5所示，光缆通过塑料管道穿放。

图5 水泵冲槽敷设水底光缆

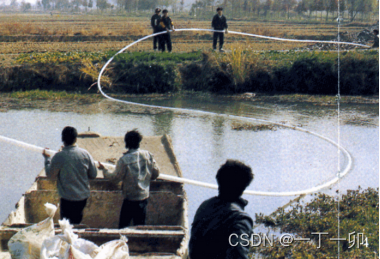

施工过程中，塑料管内由于有空气，将塑料管沉入水底并不容易。图6为某工程中水泵冲槽的施工现场，图中左下角为水泥沙浆袋。水泵冲槽由于主要在水下施工，施工难度较大，施工质量往往难以保证，目前已较少采用。

图6 水泵冲槽施工

2.3 定向钻

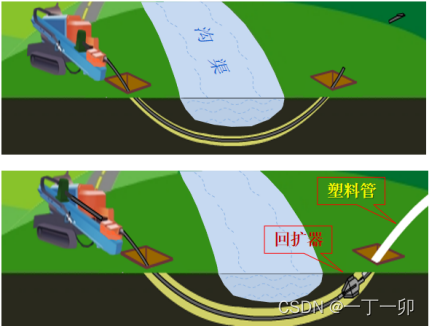

采用定向钻敷设水底光缆时，钻机先在河床底部钻导向孔。导向孔距离河床底部的深度一般不小于3.0米。导向钻头按预定位置出土后，卸掉导向钻头，换上回扩器对导向孔进行扩孔，并进行塑料管的回拖。定向钻敷管的过程如图7所示。塑料管敷设完成后，再通过塑料管布放光缆。

图7 定向钻敷设塑料管

定向钻是当前水底光缆敷设的主要方式，一台小型钻机布放水底光缆的最大长度即可达300米。

3 墙壁光缆敷设

在没有建设通信管道的老旧小区，光缆主要通过建筑物的墙壁敷设。墙壁光缆的敷设方式主要有两种：吊线式和钉固式。

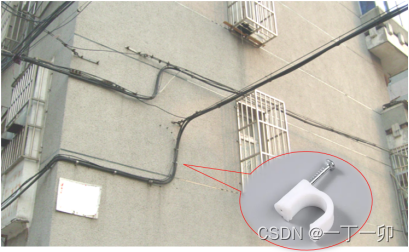

吊线式墙壁光缆通过安装在墙壁的钢绞线附挂，如图8所示，一条钢绞线可以附挂多条光缆。钢绞线在墙壁通过铁附件进行固定，常用的铁附件见《吊线式墙壁光缆的铁附件主要有哪些》一文。

图8 吊线式墙壁光缆

墙壁光缆直线段敷设距离较短（一般小于10米）时常采用钉固方式固定，如图8中左下角所示。光缆一般通过钢钉线卡固定，每个线卡固定一条光缆。

4 光缆引上

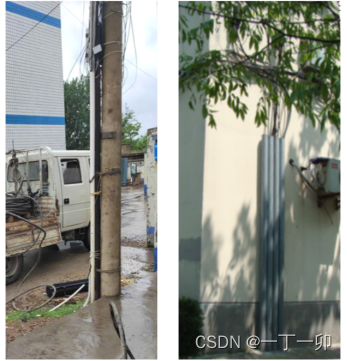

光缆从地下敷设方式（直埋、管道）转变成地上敷设方式（架空、墙壁）时，通常需经过光缆引上。光缆引上点一般倚靠电杆或墙壁，光缆从地面往上2米以内部分通常需用钢管或塑料管进行保护，如图9所示。

图9 光缆引上

也有人把“引上”称为“引下”，但是，“引上”才是个专有名词啊！

5 室内光缆敷设

敷设在室内的光缆大家比较容易见到，与其他室内电缆的敷设方式相似，室内光缆主要通过电缆桥架、线槽敷设，如图10左所示，或敷设在顶棚内。

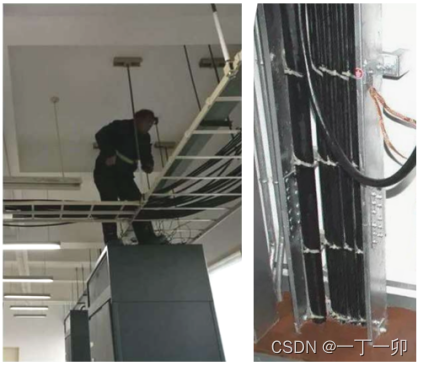

图10 室内光缆敷设

室内光缆应采用阻燃光缆，在穿越楼板、墙体的孔洞敷设后，应采用防火封堵材料将孔洞封堵严密，如图10右。

6 光缆浅埋

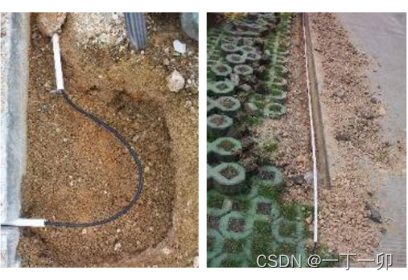

按照既有规范，光缆直埋需采用埋式光缆，在普通土中埋深需超过1.2米。这一标准对接入光缆，特别是末梢接入光缆既无必要也不现实。实际工程中，末梢接入光缆埋设时常采用浅埋的方式，即用普通光缆套塑料管保护后，在人行道或绿化带下埋在距地表0.2米～0.3米处，如图11所示。

图11 接入光缆浅埋

在现实生活中，我们经常看到缆线浅埋的情况，如路灯的电线、视频监控的缆线。强电缆线尚可浅埋，接入光缆有什么不可以的呢？老丁头建议，接入光缆线路应允许浅埋并制定相应的规范，应根据光缆的重要程度、埋设的地段，规定相应的埋深和保护措施。

7 写在最后

以上介绍了通信光缆的常见敷设方式，在一些特殊场景下，还会使用一些特定型号的光缆并采用特殊的敷设方式，如路面微槽光缆、雨水管道光缆等，限于篇幅，本文不再一一介绍。

参考文献

[1] GB 51158-2015 通信线路工程设计规范

[2] GB 51171-2016 通信线路工程验收规范

[3] DG/TJ 08-2075-2022 管线定向钻进技术规范

---
