STM32主从触发模式

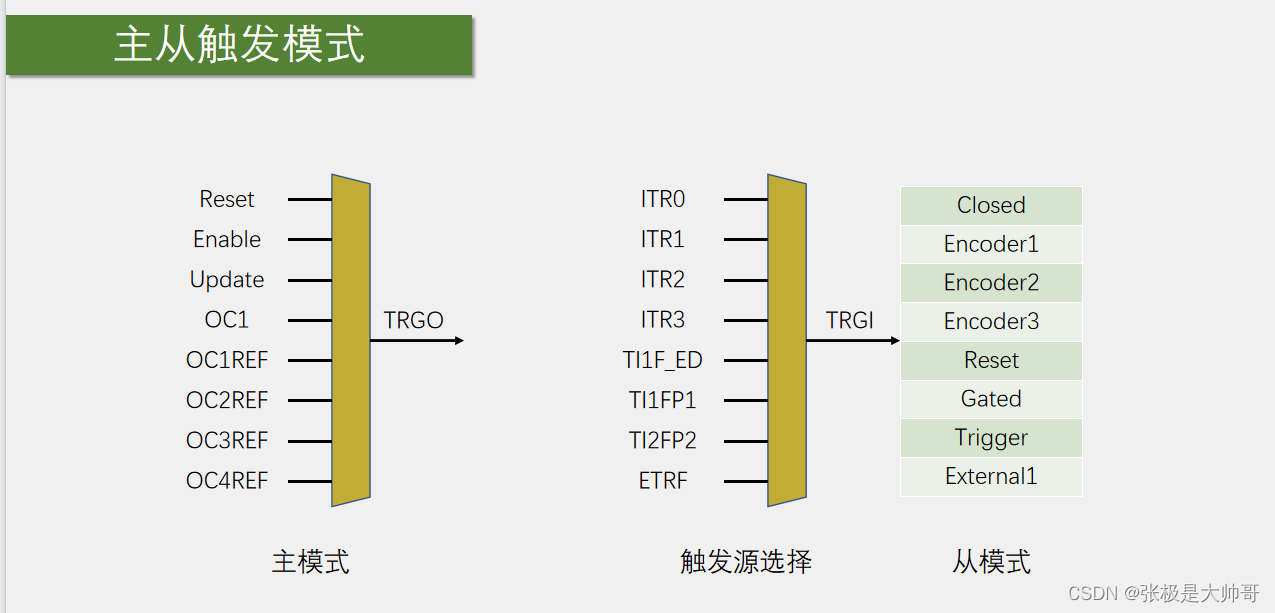

包括: 主模式,从模式,触发源选择(选择从模式的触发信号源)
TRGO:Trigger output 触发输出;
TRGI:Trigger output 触发输入;

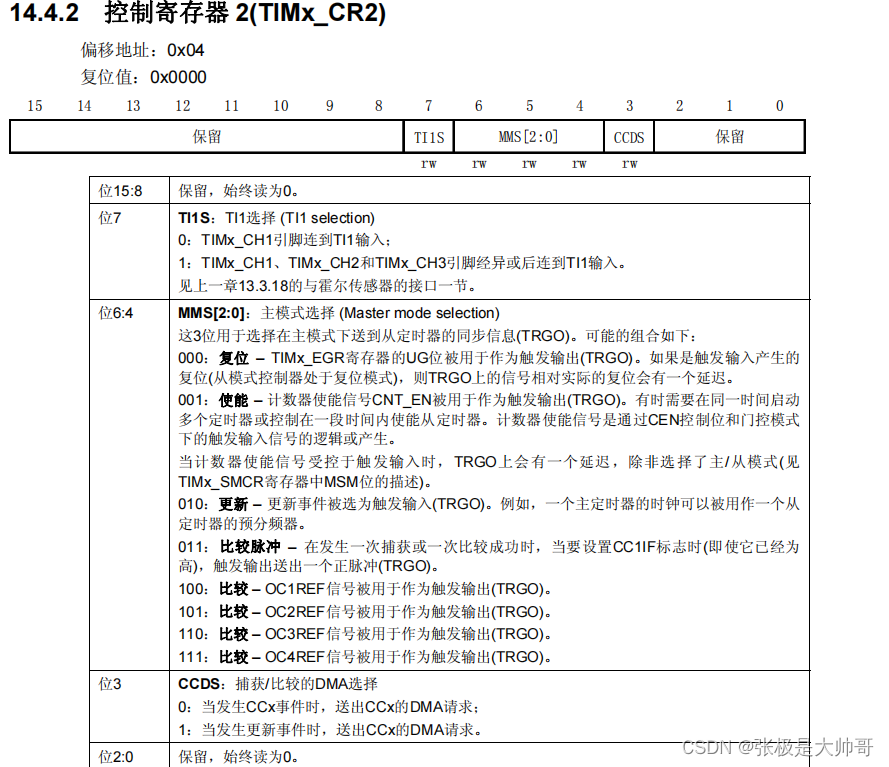

主模式选择:

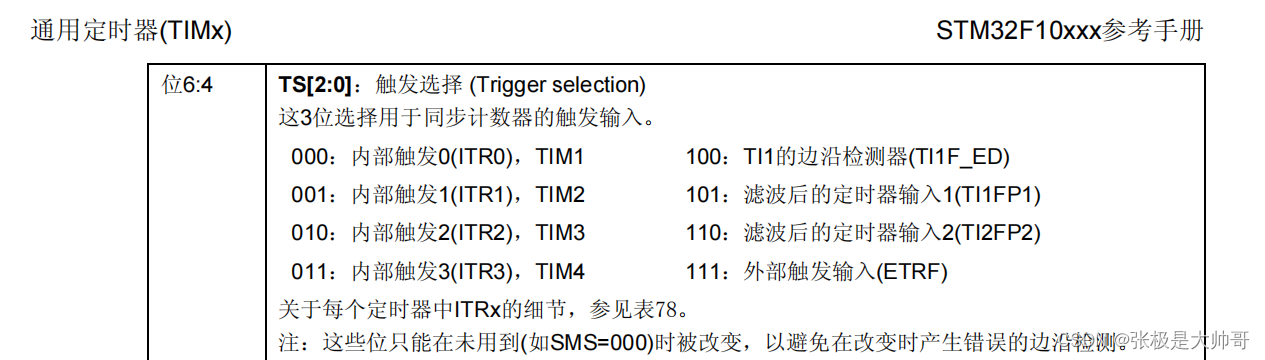

从模式触发源可选信号:

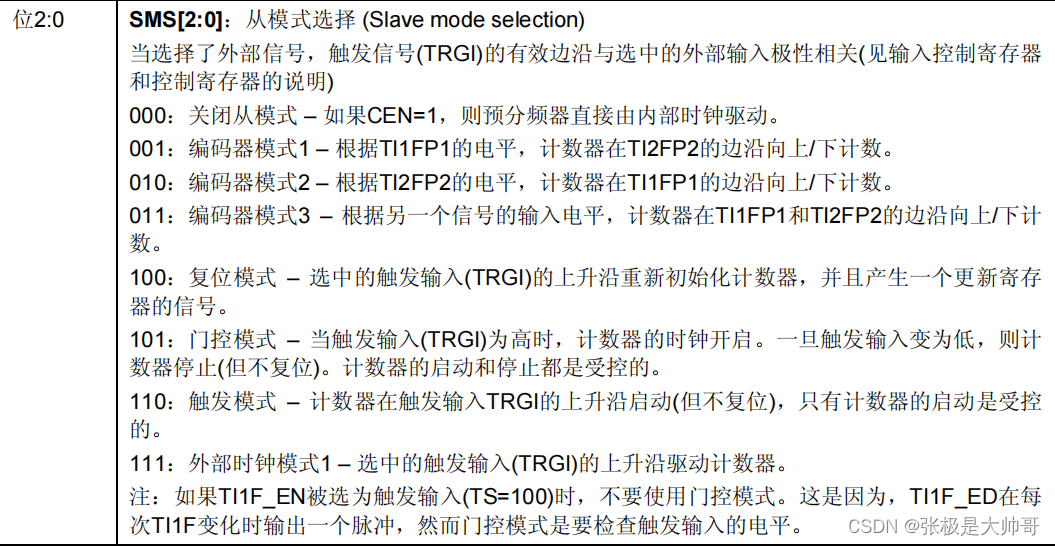

从模式选择:
STM32微控制器的定时器支持主从触发模式,这种模式允许一个定时器的输出触发另一个定时器的启动或重置。在STM32中,主从触发模式通常通过设置定时器的SMCR(Slave Mode Control Register)寄存器来实现。
主从触发模式主要有以下几种:
1. 主模式(Master Mode):在主模式下,一个定时器的输出可以作为另一个定时器的时钟源,从而使后者开始或重置计时。
2. 从模式(Slave Mode):从模式下,定时器接收来自另一个定时器的主触发信号,并根据配置开始或重置计时。
3. 外部触发模式(External Trigger Mode):这种模式下,定时器可以响应来自外部信号的触发。
4. 互补触发模式(Complementary Trigger Mode):通常用于PWM输出,一个定时器可以生成两个互补的PWM信号,另一个定时器可以接收其中一个信号作为触发源。
在配置主从触发模式时,需要关注STM32参考手册中关于定时器的详细描述,因为不同系列的STM32可能具有不同的特性和寄存器设置。
以下是一个简化的配置主从触发模式的步骤:
1. 设置主定时器的工作模式和输出极性。
2. 设置从定时器的时钟源和重置方式。
3. 配置好相应的定时器引脚作为触发输入。
4. 启动主定时器,生成触发信号。
5. 从定时器捕获触发信号并开始或重置计时。
