原理

想要实现一个功能，首先要从原理开始。

每一块51单片机上都有个32个I/O口，这些I/O口可以通过程序进行对外部电路的输出，也可以通过外部电路对单片机内部进行输入。其中高电平为1，低电平为0。

这32个口又按照地址分成了4个区域，分别为P0，P1，P2，P3四个可以按位寻址的区域（就是可以分别给每一个二进制位赋值）。

点亮led灯，需要给led灯一个导通的电压，一般都是低电平导通，所有在只需要在想要点亮的灯连接的I/O口赋值为1就好。

不同开发板的电路分布可能会存在不同，可以去找自己购买开发板的店铺要电路分布图。（不同板子只是电路连接不一样，但是功能大同小异）

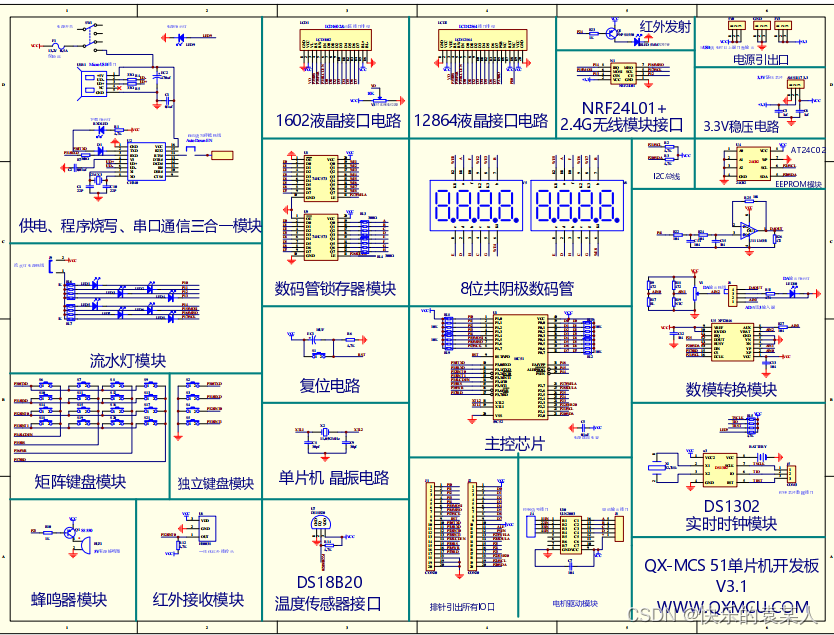

下图是我的开发板的电路分布，我的板子上的8个led灯分别连接的是P1接口的8个I/O口。

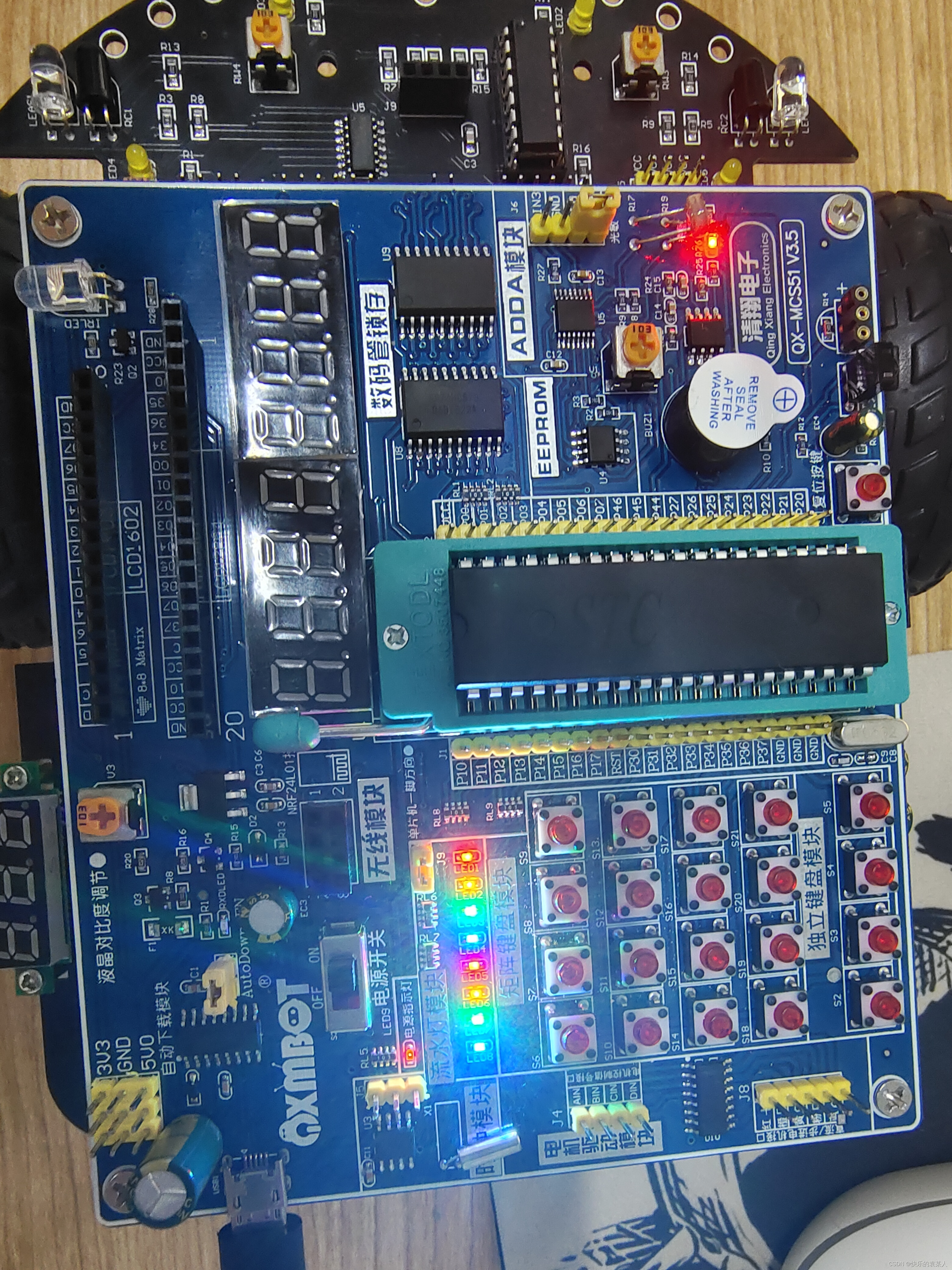

直接给P1接口赋值为0，代表给8个接口赋值为0000 0000，这样就是八个led灯都被导通点亮

#include <REGX52.H> //首先进行预处理（这一行必须有，除非你直接对地址进行操作）
void main()
{
	P1=0;
while(1);//提供一个死循环，让程序一直在执行
}

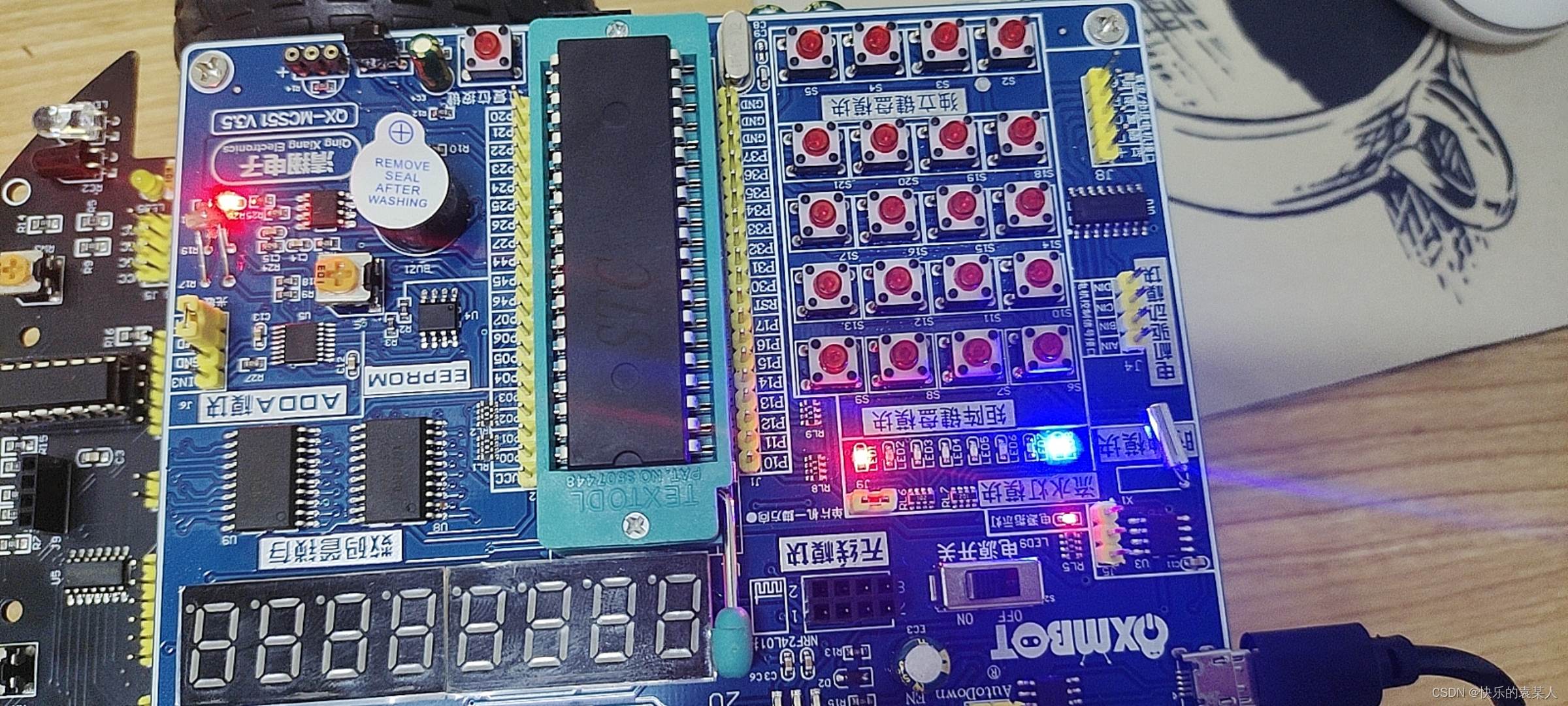

可以通过按位赋值，从而点亮特定的led灯

#include <REGX52.H> //首先进行预处理（这一行必须有，除非你直接对地址进行操作）
void main()
{
	P1_0=0;
	P1_7=0;
while(1);//提供一个死循环，让程序一直在执行
}

可以通过整体赋值的方式点亮特定的led灯，这里赋值为0xf1，就是 1111 0001，其中0就是亮，1就是灭。

#include <REGX52.H> //首先进行预处理（这一行必须有，除非你直接对地址进行操作）
void main()
{
	P1=0xf1;
while(1);//提供一个死循环，让程序一直在执行
}

可以说任何一个人学习单片机的第一个项目都是点灯，从最简单的项目开始，慢慢进行越来越复杂的项目。
