【毕业设计】STM32语音控制系统

 一、系统设计

       本次语音控制系统的设计使用STM32单片机作为控制中心，通过OLED12864显示屏显示数据，通过语音识别模块进行语音指令识别，通过DS18B20测温，通过42电机模拟转动。

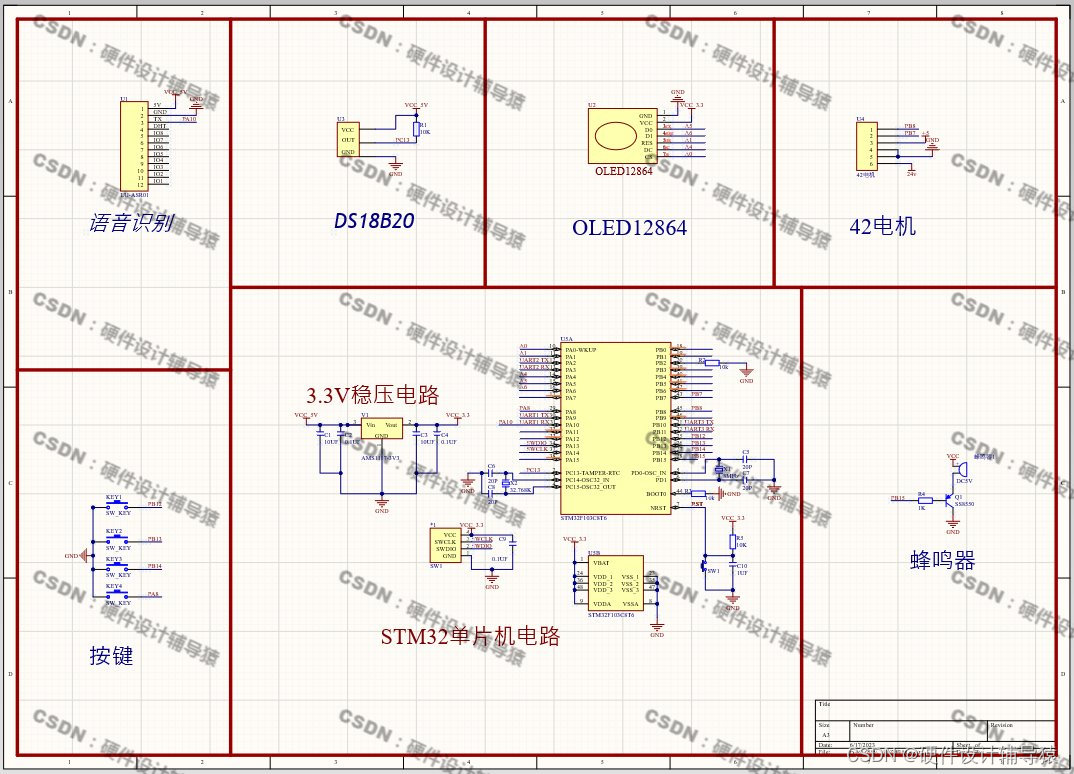

二、硬件设计

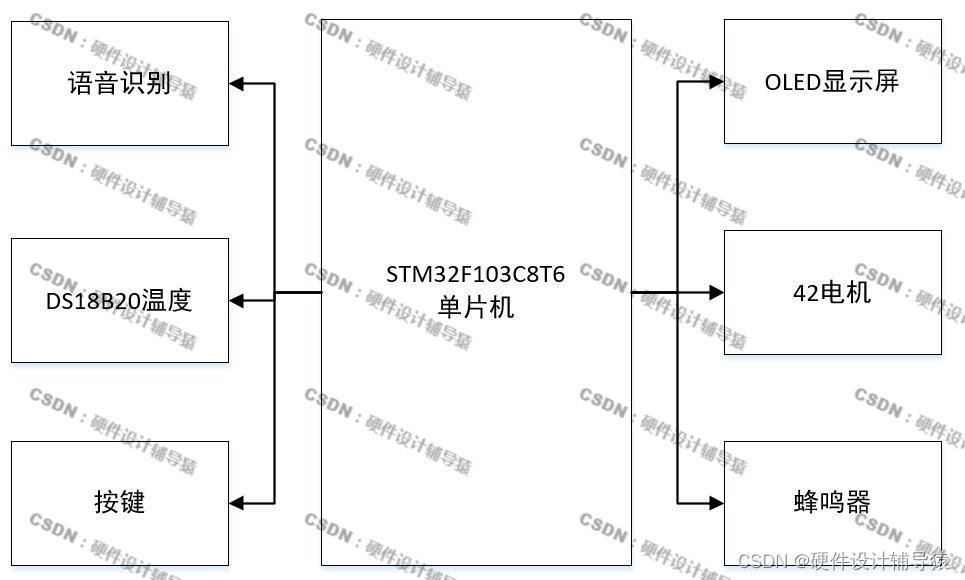

     本设计所采用的STM32F103C8T6是以Cortex-3为核心的单片机，它的功能是实现软件的执行，并对外部的器件、模块进行控制。该系统由DS18B20温度检测模块，语音识别模块，OLED显示模块，电机模块组成。

三、软件设计

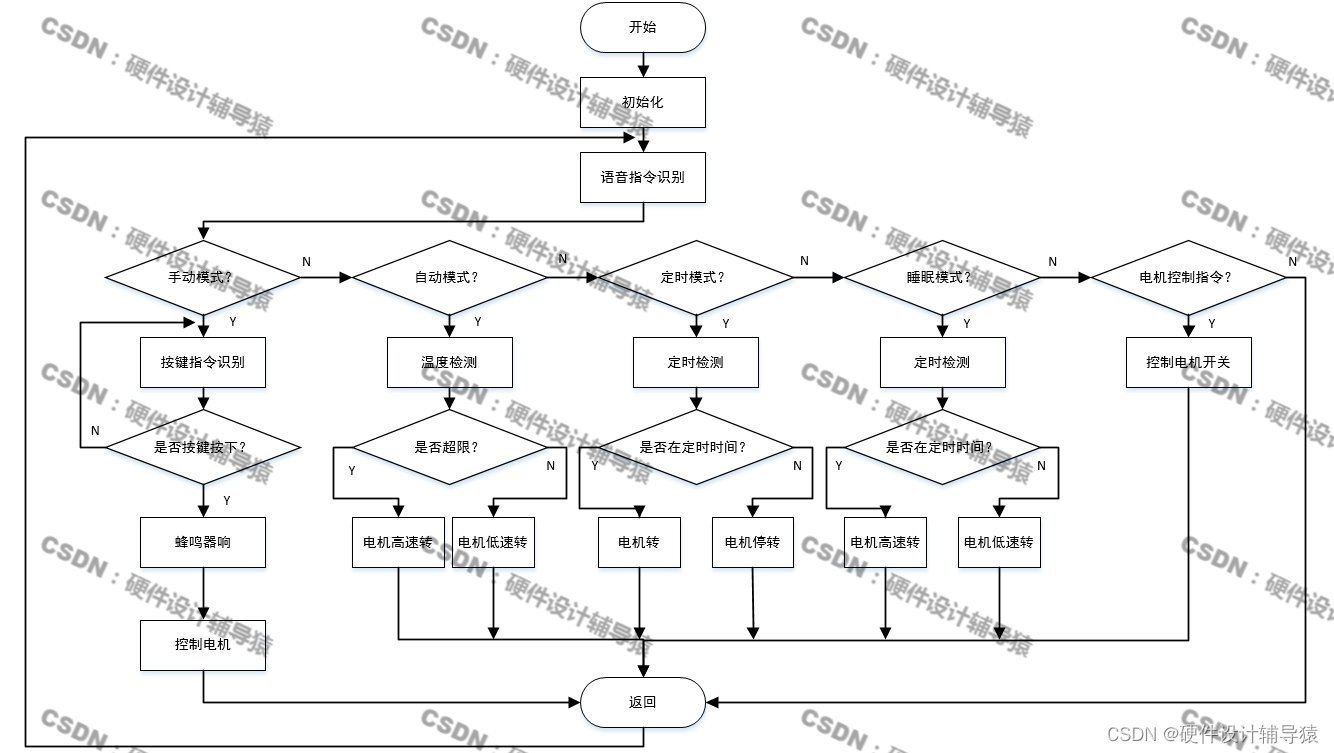

 主程序流程

        系统的软件实现过程中首先要进行的系统初始化，初始化结束后开始进行语音指令识别，若判断是手动模式，对按键指令识别并继续判断按键是否按下，若是则蜂鸣器响并控制电机。若判断是自动模式，则进行温度检测，温度超限则控制电机高速旋转，否则控制电机低速旋转。若判断是定时模式，则进行定时检测，若判断在定时时间内则控制电机旋转，否则电机停转。若判断在睡眠模式，则进行定时检测，若判断在定时时间内，则控制电机高速旋转，否则电机低速旋转。若判断为电机控制指令，则执行指令。

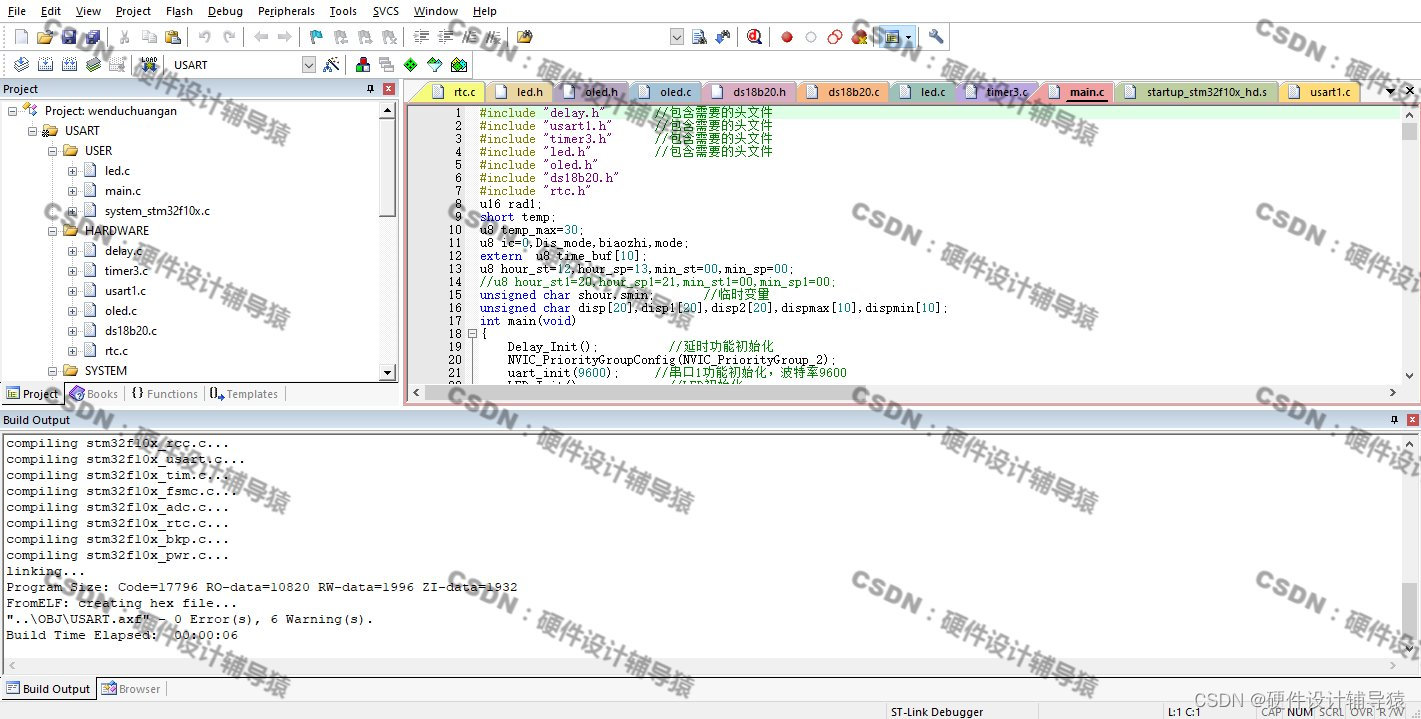

 Keil程序运行界面

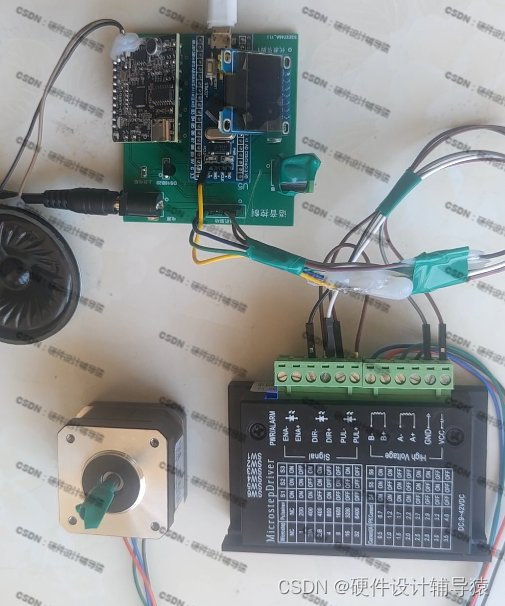

 四、实物展示

 五、资料内容



————————————————
