无线WIFI技术基础

802.11.标准介绍

802.11种类

标准 频段 物理层技术 编码方式 空间流数 信道宽带 理论速率

802.11b 2.4Ghz DSSS/CCK 22MHz 11Mbps

802.11a 5Ghz OFDM 20MHz 54Mbps

802.11g 2.4Ghz OFDM 64-QAM 20MHz 54Mbps

802.11n 2.4/5Ghz OFDM/CCK 64-QAM 4 20、40 2.4:450Mbps DSSS 5:600Mbps

1.DSSS (Direct Sequence Spread Spectrum)

直接序列扩频。

• 原理：DSSS 使用一个伪随机码（扩频码）将数据在较宽的频谱上扩展。在传输时，原始数据被分解并通过这个扩频码进行调制。接收方用相同的扩频码来解调数据。
• 优点：对窄带干扰具有很强的抵抗力，也能提供一定的隐蔽性。
• 应用：DSSS 是 802.11b 无线标准的一部分，用于早期的 Wi-Fi 技术。

2. CCK (Complementary Code Keying)

互补码键控。

• 原理：CCK 是一种用于增强数据传输速率的编码技术，它是在 DSSS 的基础上引入的调制方案。它使用复杂的码字来对数据进行调制，使其在相同带宽下可以传输更高的数据速率。
• 优点：CCK 是为了提升 802.11b 的传输速率而设计的，可以支持高达 11 Mbps 的数据传输。
• 应用：主要用于 802.11b WLAN 协议，作为 DSSS 的增强调制方法。

3. OFDM (Orthogonal Frequency Division Multiplexing)

正交频分复用。

• 原理：OFDM 将数据分割成多个子载波，每个子载波以较低的速率同时传输部分数据。由于这些子载波之间彼此正交，可以在有限的带宽内传输大量数据，而不会产生干扰。
• 优点：高效利用频谱，抗多径干扰能力强，非常适合高速数据传输。相比 FHSS 和 DSSS，OFDM 能显著提升数据传输速率。
• 应用：OFDM 是 802.11a/g/n/ac 等无线标准的核心技术，广泛应用于现代 Wi-Fi、4G、5G 移动通信系统中。

信道宽带

频率越高越容易失真，其中20MHz在11n的情况下能达到144Mbps（怎么计算的？）带宽，它穿透性较好，传输距离远（约100米左右）；40MHz在11n的情况下能达到300Mbps带宽，穿透性稍差，传输距离近（约50米左右）

802.11a/b/g/差异

802.11a,5GHz

采用正交频分复用（OFDM）

支持6，9，12，24，36，48&54Mbps数据速率

工作在无需许可的5GHz频段，可使用23个非重叠信道

802.11b,2.4GHz

采用直序扩频（DSSS）

支持1，2，5.5&11Mbps数据速率

802.11b的频宽为22MHz

802.11g,2.4GHz

采用正交频分复用（OFDM）

支持6，9，12，18，24，36，48&54Mbps数据速率以及802.11b

兼容802.11b终端

802.11n，2.4GHz/5GHz（现在比较常用的）

是无线传输标准协议

改善了包括802.11a与802.11g在网上流量的不足，传输距离和最大传输速度增加

2.4Ghz，5Ghz的信道

2.4Ghz

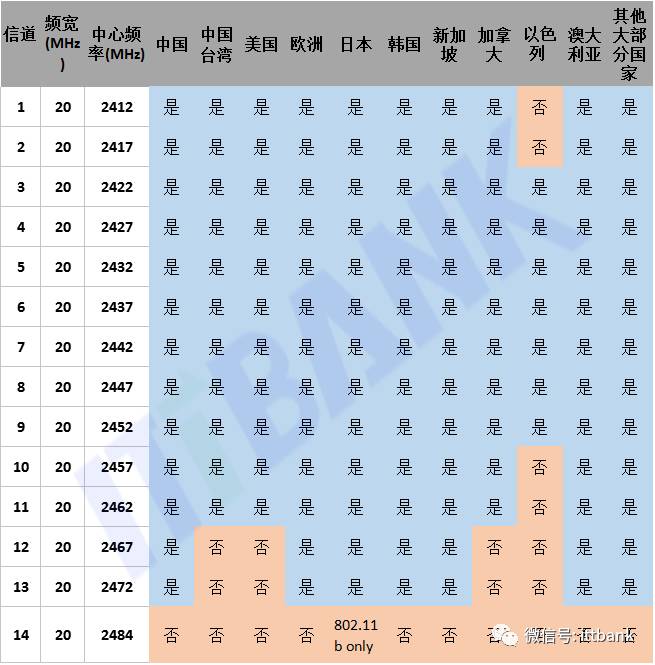

• 2.4Ghz频段划分13个信道，每个国家采用的信道不同
• 存在相邻信道干扰。相近路由器/AP采用相同或相邻信道工作会形成信道竞争关系，相近AP应选择互不重叠的信道工作。
• 存在同频干扰。一些家庭设备也同样工作在2.4G频段，如无线鼠标，支持2.4Ghz的设备，建议远离路由器使用，避免同频干扰。
• 实际对2.4G频段工作的AP部署可采用蜂窝式结构（减少相邻信道干扰）

特点：

• 覆盖范围广（波长较长，穿透力强）
• 干扰较多（目前使用设备较多，互相干扰较多）
• 速度较慢

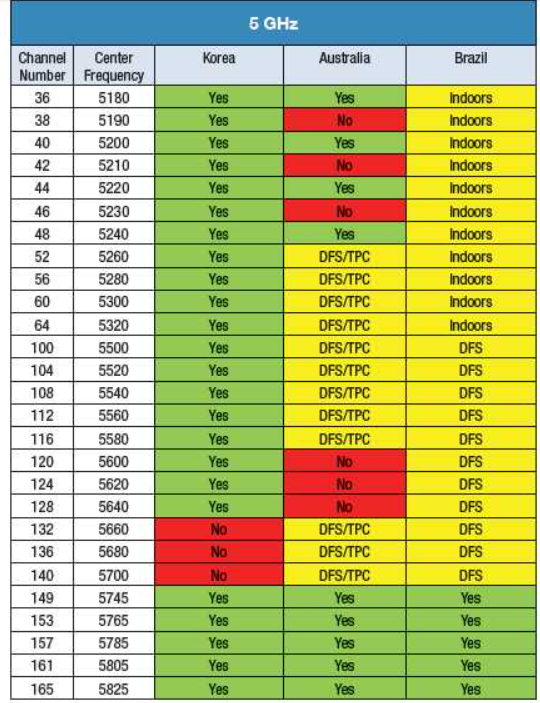

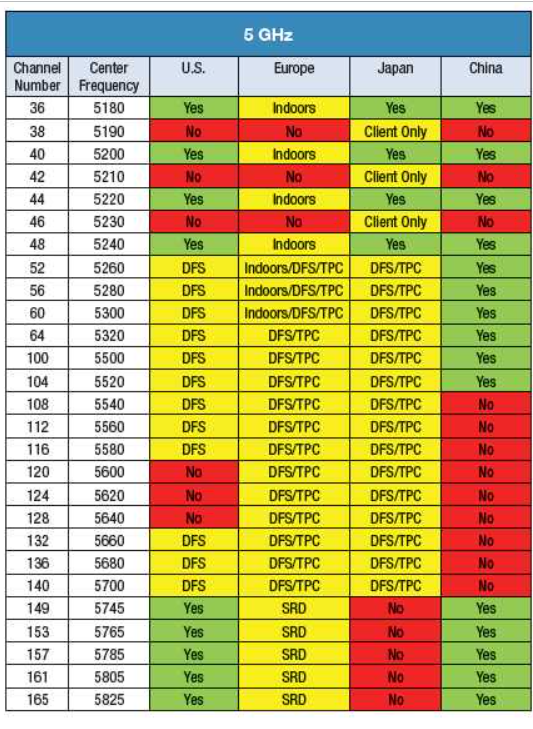

5Ghz

5G相比于2.4G抗干扰能力和无线速率会更加优秀，但对5G信道部署规划AP使用时应遵循以下原则：

• 相邻的AP信道有意识区分到两个Band(频带）隔离

频带指的是一个频率的范围或者频谱的宽度，即无线解码器的最低工作频率至最高工作频率之间的范围，单位是Hz。

• 小吞吐量建议设置频段带宽20MHz减少干扰
• 大吞吐量传输可设置频宽40MHz或80MHz,但可用不干扰的信道会减少

特点：

• 速度更快
• 干扰较少（目前使用设备少，干扰相对较少；网络连接更可靠；有更多的非重叠通道通常为23个）
• 覆盖范围较小（波长较短，穿透力较弱）

注：划分信道是为了有效地管理和利用通信资源，以保证不同用户或设备之间的通信能够同时进行而不互相干扰

无线加密方式，类型：

WEP

• 使用算法：RC4
• 功能：保护客户端和接入点（AP）之间的无线数据免受黑客攻击
• WEP虽然被广泛使用，但由于它太容易受到黑客攻击，所以于2004年正式退役

WPA

• 使用算法：TKIP
• 更新：TKIP 使用 256 位密钥而不是 WEP 中的 64 位和 128 位密钥。WPA 包括消息完整性检查和临时密钥完整性协议 (TKIP)。
• WPA有两种不同的模式：

企业模式 (WPA-EAP)

个人模式 (WPA-PSK)

• 缺陷：TKIP 使用与 WEP 相同的底层机制，因此容易受到许多类似攻击（例如 Chop-Chop、MIC 密钥恢复攻击）的攻击

WPA2

• 使用的算法：AES和CCMP（对称加密）
• 更新：WPA2 用两种更强大的加密和身份验证机制取代了 RC4 和 TKIP：高级加密标准 ( AES ) 和分别使用密码块链接消息身份验证代码协议 ( CCMP ) 的计数器模式。
• 缺陷：WPA2对于家庭网络很实用，但它对企业网络很脆弱，WPA2已经有10多年了，但是WPA2 协议中存在严重的安全漏洞，影响了几乎所有的 Wi-Fi 设备，包括计算机、智能手机和路由器。攻击者可以利用该漏洞启动一个KRACK，读取所有发往Wi-Fi连接的流量，例如信用卡号、账户密码、聊天记录、照片视频等。虽然其中一些流量本身是加密的，但是有仍然是严重的风险。另外，攻击者在进行攻击时不需要知道用户的Wifi密码，因此更改密码并不能防御攻击。

WPA3

• 使用算法：AES-GCMP（对称加密）
• WPA3提供了一种新的密钥交换协议，使用此协议，它将使用一种安全的方式，即平等握手的同时身份验证，之前，使用WPA2时，使用了四次握手，这很容易受到攻击。
• WPA3 使用以下两种 WiFi 安全模式之一：

WPA3个人模式：提供 128 位加密，使用 WPA-PSK/预共享密钥。

WPA3企业版：提供 192 位加密，使用 AAA/RADIUS 认证服务器

WiFi漫游

WiFi漫游是指无线终端STA在同属一个ESS（Extended Service Set 延伸式服务组合，基站允许个别的 BSS 彼此串连为逻辑上相连的群组，此种结构称为延伸式服务组合。）的不同AP的覆盖范围之间移动且保持用户业务不中断的行为。解决了以下问题：

• 保证用户IP地址不变，漫游后仍能访问初次上线时关联的网络，且所能执行的业务保持不变。
• 避免漫游过程中用户的认证时间过长而导致数据丢包甚至业务中断。

BSS

Basic Service Set 基本服务组合，一个热点的覆盖范围被称为一个 BSS

BSSID

Basic Service Set ID，基本服务集标识。

要在同一个区域划分不同的局域网络，可以为工作站指定所要使用的 BSS（基本服务集）。在基础网络里，BSSID（基本服务集标识）即是基站无线界面所使用的 MAC 地址。

ESS

Extended Service Set 延伸式服务组合，基站允许个别的 BSS 彼此串连为逻辑上相连的群组，此种结构称为延伸式服务组合。

ESSID

Extended Service Set ID，延伸式服务组合识别码

ESSID是一个比较抽象的概念，它实际上就和ssid相同（本质也是一串字符），只是如果有好几个无线路由器都叫这个名字，那么我们就相当于把这个 ssid 扩大了，所以这几个无线路由器共同的这个名字就叫 ESSID。

SSID

Service Set ID，服务集标识。

网络管理人员通常比较喜欢跟文字、数字或名称打交道，而不是 48 个 bit 的 MAC 地址。

SSID，是让网管人员为服务组合(service set)指定的识别码。

WiFi漫游工作原理

1. 触发：STA感知到下行信号低于阈值之后触发信道扫描过程。
2. 扫描：STA会通过主动扫描或被动扫描的方式发现当前所在位置下可用的AP，并测量用于选网判断的网络信息。

• 主动扫描：STA周期性发送主动扫描帧（Probe request），AP在监听到扫描帧后会进行回复（Probe response），终端收到回复消息后感知AP的存在。
• 被动扫描：STA通过监听AP周期性发送的Beacon帧来感知AP的存在。

手机或电脑的无线网卡，一般来说两种扫描方式都支持；VoIP语音终端一般采用被动扫描方式。

1. 选网：基于扫描到的各AP信息，选择一个AP作为漫游目标。
2. 切换：基于STA和网络能力，选择与网络侧匹配的漫游方式。

STA: station模式，wifi工作在无线终端模式，可通过连接热点连接到网络，基本上现实我们使用的设备都可以工作在此模式，像我们的电脑、手机，工作在这种模式称为从模式。

AP: access point，wifi工作在热点模式，其他sta设备可以连接到此热点，AP工作在主模式。

WiFi漫游分类

二层漫游和三层漫游

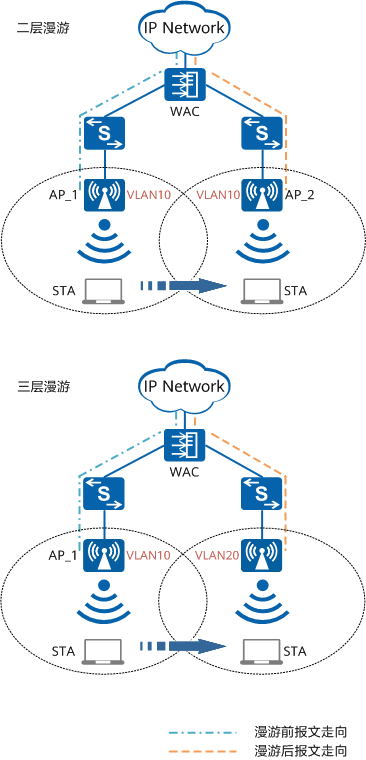

根据STA是否在同一个子网内，可以将漫游分为二层漫游和三层漫游。

• 二层漫游是STA漫游后仍然在原来的子网中，同一个VLAN pool内的漫游仍然属于二层漫游。
• 三层漫游是STA在不同子网之间的漫游。

应用场景：在WLAN网络组网规划时，我们可以将同一楼层的AP部署为二层漫游，将不同楼层之间的AP部署为三层漫游。

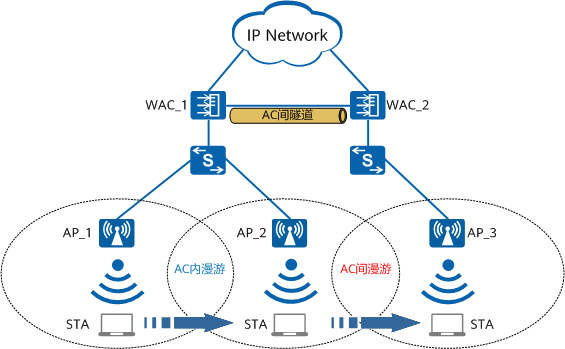

AC内漫游和AC间漫游

根据漫游前后是否关联到同一个WAC，可以将漫游分为AC内漫游和AC间漫游。

• STA在从AP_1漫游到AP_2的过程，关联的是同一个WAC，属于AC内漫游；
• STA在从AP_2漫游到AP_3的过程，漫游前后关联的是不同的WAC，属于AC间漫游。

在WLAN网络组网规划时，对于中大型园区，我们可以将同一栋楼内部署为AC内漫游，楼栋之间部署为AC间漫游。

快速漫游

快速漫游（两种漫游协议）

当WLAN网络采用WPA/WPA2+802.1X等接入认证方式时，STA每次接入AP都需要进行密钥协商或者认证交互。这会导致漫游切换时间变长、漫游成功率降低，甚至造成用户业务中断。
为了不降低WLAN网络接入的安全性出现了两种快速漫游机制，分别为PMK快速漫游和802.11r快速漫游。

• PMK快速漫游

PMK快速漫游使用了IEEE 802.11i标准中的PMK Caching技术。STA在漫游过程中WAC根据STA携带的PMK-ID信息查找PMK缓存表，如果查找到就认为STA已经进行过802.1X认证，不需要重新完成802.1X认证过程，只需要完成密钥协商过程。PMK快速漫游通过PMK缓存缩短了802.1X用户的漫游切换时间，提升了用户业务体验。

• 802.11r快速漫游

802.11r协议定义了在同一MD（Mobility Domain，移动域）中，通过FT（Fast BSS Transition，快速基本服务集切换）功能省略了漫游过程中的802.1X认证和密钥协商，减少信息交互次数，从而实现漫游过程中业务数据流低延时，用户不会感知业务中断，提高用户上网体验。

PMK快速漫游和802.11r快速漫游需要STA（STA站点，每一个连接到无线网络中的终端）支持。

终端“漫游”的行为特点

终端选择AP点的“行为准则”

• 既然终端具有漫游的决策权，那么整个漫游行为的发生自然也是由终端驱动的，一般而言，终端的驱动程序包含了其关于漫游的“智慧”。终端漫游的行为其实就是终端选择不同AP点接入的行为，而这种选择何时发生以及发生的触发条件都是没有标准规定的。
• 终端选择AP的准则，即终端漫游发生的算法是随不同终端厂商而不同的，基本属于“私有产权”。一般而言，漫游算法采用的“触发条件”基本上都是相当的，其中包括但不限于信号强度、信号质量、误码率、遗漏的信标帧数等，而这些参量都是无线链路的“特征值”，其值表征了链路的品质。由此可知，漫游发生考量的条件是个综合实力的对比，而这个对比的结果就构成了“触发阈值”，一般来说，漫游发生的条件阈值都是不尽相同的，所以会有一种现象，即在无线覆盖的同一个位置，有些客户端可能尝试漫游，而有些则不会。
• 终端感知信号的方式一般有被动和主动两种，被动监听Beacon帧和主动发送Probe帧进行探测。终端在漫游过程中，也是采用这两种方式进行信号感知的，而不同终端类型倚重的方式不同，但目的都是为了更好的感知环境信息以便为漫游行为提供决策依据。

WLAN 组网架构和典型组网方案

FAT AP架构（胖AP）

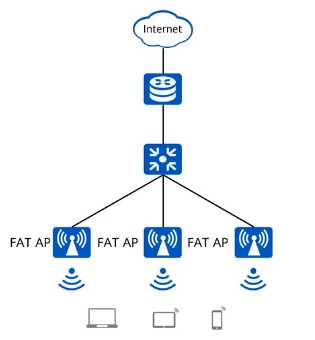

• FAT AP（胖AP）架构，又称为自治式网络架构
• 胖AP架构无需部署集中控制设备（AC），但企业规模大，FAT数量多，且独立工作，缺少统一管理，维护FAT AP十分麻烦，因此，对企业而言，不推荐使用FAT AP架构。

AC+FIT架构（瘦AP）

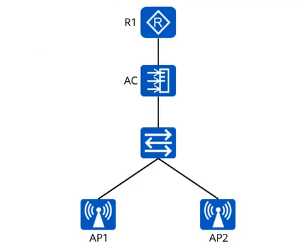

• AC：负责WLAN的接入控制、转发和统计、AP的配置监控、漫游管理、AP的网管代理、安全控制。
• FIT AP：负责802.11报文的加解密、802.11物理层功能、接受AC的管理、空口的统计等。
• AC和AP之间使用的通信协议是CAPWAP
• 相比于FAT AP架构，AC+FIT架构配置和部署更容易、安全性更高、更新和扩展容易。（升级和扩展仅需在AC上操作一次，非常容易）

瘦AP组网方式

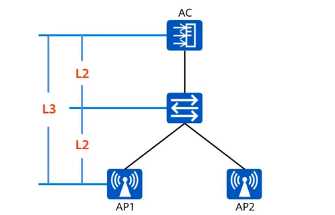

• 二层与三层组网：
• 二层组网：AC与AP在同一广播域，AP通过本地广播可以找到AC，这种方式组网、配置、管理简单，适用于小范围组网，小型企业网络，不适合大型企业复杂、精细化的WLAN组网。
• 建议：AP不超过200台可以考虑本组网方式。

• 三层组网： AC与AP不在同一网段，中间网络必须保证AP与AC之间路由可达，需要进行额外配置才能使得AP发现AC，组网灵活、易扩展。 这种方式适用于中、大型网络，以大型园区为例，每栋楼都会部署AP进行无线覆盖，AC仅放在核心机房进行统一管控，这样AC和FIT AP间必须采用较为复杂的三层网络。

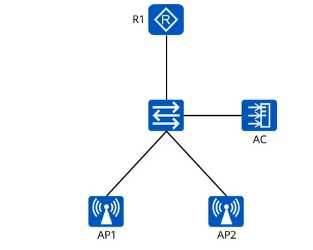

直连式与旁挂式组网： 直连式组网： AC同时扮演无线控制器和汇聚交换机功能，AP数据业务和管理业务都由AC集中转发和处理，适用于中小规模网络部署。同时负担有线、无线网络数据，压力较大，不建议使用。

旁挂式组网： 旁挂式组网是指旁挂在现有网络，仅处理AP的管理业务，不做AP的数据业务处理，适用于网络改造、新建大、中型园区网络场景。

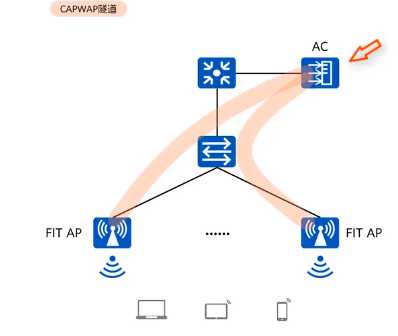

• CAPWAP（无线接入点控制和配置协议）：本协议定义了如何对AP进行管理、业务配置，即AC通过CAPWAP隧道来实现对AP的集中管控。
• CAPWAP隧道功能：
• 1、AP对AC的自动发现
• 2、AP与AC间的状态维护
• 3、AC通过CAPWAP隧道对AP进行管理，业务配置下发
• 4、采用隧道转发模式时，AP将STA发出的数据通过CAPWAP隧道实现与AC间的交互。

数据转发方式：

1.直接转发：

用户数据报文到达AP后，不经过CAPWAP隧道封装而直接转发到上层网络，AC只对AP进行管理，业务数据都是由本地直接转发。

优势：数据流量不经过AC,AC负担小，应用场景：万兆园区网

2.隧道转发：

业务数据报文由AP统一封装后到达AC实现转发，AC不但进行对AP管理，还作为AP流量的转发枢纽。

用户的数据报文经过CAPWAP隧道封装后，再由AC转发到上层网路。

优势：数据流和管理流全部经过AC，可以更容易对无线用户实施安全控制策略。流量从汇聚再进入AC，大流量建议使用直接转发的方式。

CAPWAP（隧道）建立过程：

1. AP获取AC的IP地址，AP本身IP地址有两种，静态地址和动态地址，并且AC通过广播的方式让AP获取自己的Loopback地址，为Discovery阶段。
2. AC和AP建立控制信道的交互，称为Join状态。
3. AC通过镜像下发使AP升级，称为Image Data状态。
4. AC下发配置至AP,称为Configuration状态。
5. AP发送Data Check报文确认配置，称为Data Check。
6. AP与AC控制和数据信道均建立成功后进入Run状态。

无线干扰：

主要因素

1. ‌天气变化‌：雷雨、雾、雪、大风等天气都会对无线信号的传输产生干扰‌。
2. ‌物理障碍‌：山脉、建筑物、地下室、隧道等因素会减弱或阻挡无线信号‌。
3. ‌电磁干扰‌：周围环境中的电器设备、高压电线以及电磁辐射强的设备会引起干扰‌。
4. ‌频谱竞争‌：在高密度的无线网络环境中，频谱资源有限，网络设备之间的频谱竞争会影响无线通信的可靠性和速度‌。
5. ‌信号衰减‌：无线信号在传输过程中会经历信号衰减，如传输距离、墙壁、障碍物等会导致信号弱化‌。
6. ‌多径效应‌：无线信号在传输过程中会在路径上反射、散射、折射等，导致相位干涉、信号衰减等问题‌。
7. ‌其他无线设备‌：同频干扰和相邻信道干扰会导致信号冲突和干扰‌。例如，蓝牙和微波炉等设备也会产生2.4 GHz频段的无线信号，从而干扰Wi-Fi网络‌。
8. ‌物理障碍物‌：建筑物和墙壁等障碍物会阻挡或反射无线信号，导致信号衰减和覆盖范围缩小‌。金属物体也会反射无线信号，导致信号失真和干扰‌。
9. ‌环境因素‌：大气条件如雨水、雪和雾等会吸收或散射无线信号，导致信号衰减和覆盖范围缩小‌。

无线干扰原因排查

1. 确定干扰类型

• 同频干扰
• 邻频干扰
• 非Wi-Fi干扰源

1. 使用工具进行检测

• 频谱分析仪
• Wi-Fi分析软件

1. 物理位置和环境排查

• 天线位置和方向
• 物理隔离和屏蔽

1. 设备故障排查

• 更新驱动和固件
• 检查设备硬件

‌减少无线干扰的方法‌：

• ‌选择合适的频率和信道‌：避免在同一频率和信道上同时传输数据，选择较少干扰的信道。
• ‌使用信号放大器‌：在需要的地方使用信号放大器增强信号。
• ‌优化设备配置‌：检查并更新路由器的设置，确保所有支持的安全功能都已启用。
• ‌避免物理障碍‌：尽量减少建筑物和墙壁等障碍物的阻挡，确保无线设备之间没有金属物体的干扰。
• ‌选择合适的设备‌：使用双模无线透传设备，这种设备通常具有更强的抗干扰能力和更高的数据传输速率‌。

AC和AP交互工作原理

1、首先AP需要获取到一个IP地址，用于跟AC通信（IP地址获取的方法一个是DHCP下发，另外一个则是AP手动静态设置），并且获取到的IP地址与AC之间是可通信的。（当然这里还分为AP于AC在同一个VLAN网段，以及不同VLAN网段，我们称为二层上线与三层上线）

2、当AP获取到地址后，AP会启用CAPWAP发现机制，会出现如下几个场景

（1）AP、AC在同一VLAN网段场景（二层）：

AP发送Discovery Reqiest广播报文自动发现同一网段AC，AC收到后会响应一个Discovery Response给AP，AP收到后就开始于AC建立CAPWAP隧道。

（2）AP、AC跨三层VLAN网段场景：

这时候需要DHCP参数中携带option 43参数告诉AP，AC的地址，AP通过option43中携带的地址参数，直接发送一个发送DiscoveryRequest单播报文，AC收到后会相应一个DiscoveryResponse给AP，AP收到后就开始与AC建立CAPWAP隧道。

（3）AP手动设置地址场景：则直接跳过发现机制，直接向AC发送Discovery Request单播报文，AC回应后，开始建立隧道

（4）AP在发送广播报文寻找AC的过程会连续发送2次，如果2次没有AC响应，这认为没有AC存在，自动重启。

3、DTLS握手协议（可选），AP与AC在建立过程中，如果AC配置了DTLS加密传输UDP报文，那么后续报文则在加密过程中建立，默认情况下AC是没有开启，平时项目中也用的少，作为一个了解。

4、Join阶段：AC跟AP开始建立控制通道，交互过程中，

AP会发送给AC join request AC回应的Join response报文中会携带AC当前的版本号，以及AP升级版本，握手报文间隔/超时时间，控制报文优先级等信息。AC会检查AP的当前版本，如果AP的版本无法与AC要求的相匹配时，AP和AC会进入ImageData状态做固件升级，以此来更新AP的版本，如果AP的版本符合要求，则进入configuration状态。

5、image date（可选）：AP根据协商参数判断当前版本是否是最新版本，如果不是最新版本，则AP将在CAPWAP隧道上开始更新软件版本。AP在软件版本更新完成后重新启动，重复进行AC发现、建立CAPWAP隧道、加入过程。

6、Configuration：进入Configuration状态后，

• AP会发送一个configuration status request报文到AC，该信息中包含了现有AP的配置，
• AC收到后发现AP与现在AC的配置要求不符合，会通过回复configuration status response通知AP来同步。
• AP同步的时候，会发送configuationupdate request来请求信的配置，
• AC则回应confguation update response来下发配置给AP，让AP进行同步。

7、Data Check：Configuration阶段完成后，AP发送change state eventrequest信息，其中包含了radio，code、配置信息等，当AC接收到change state event request后，开始回应changestate event response 。如果出现radio或者配置不同步的话，则会在response里面告知AP配置不同步，这时候AP会发送configuationupdate request来请求信的配置，AC则回应confguation update response来下发配置个AP，让AP进行同步。同步一致的话，表示已经完成DateCheck 管理隧道建立的过程，开始进入run状态。
