Surfer：克里金插值制作贴合的等值线图

准备

• 首先下载 Surfer 软件，这里有百度网盘下载链接：
  • 链接: https://pan.baidu.com/s/1iSubREjN6j7fTxmfmIWeOw?pwd=iskw 提取码: iskw
• 然后下载 shp 文件，自己去找。
• 最后可以下载这里的示例数据，简单尝试一下：
  • 下载链接

导入基底图

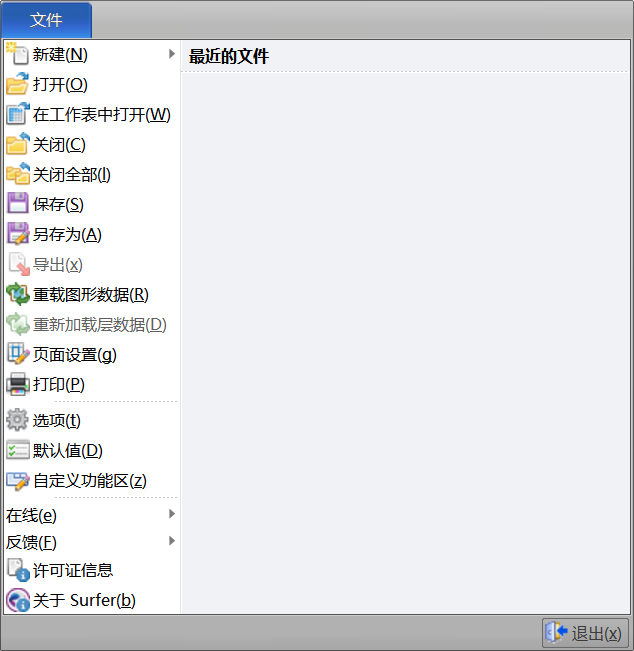

点击 打开，选择一个合适的 shp 文件。

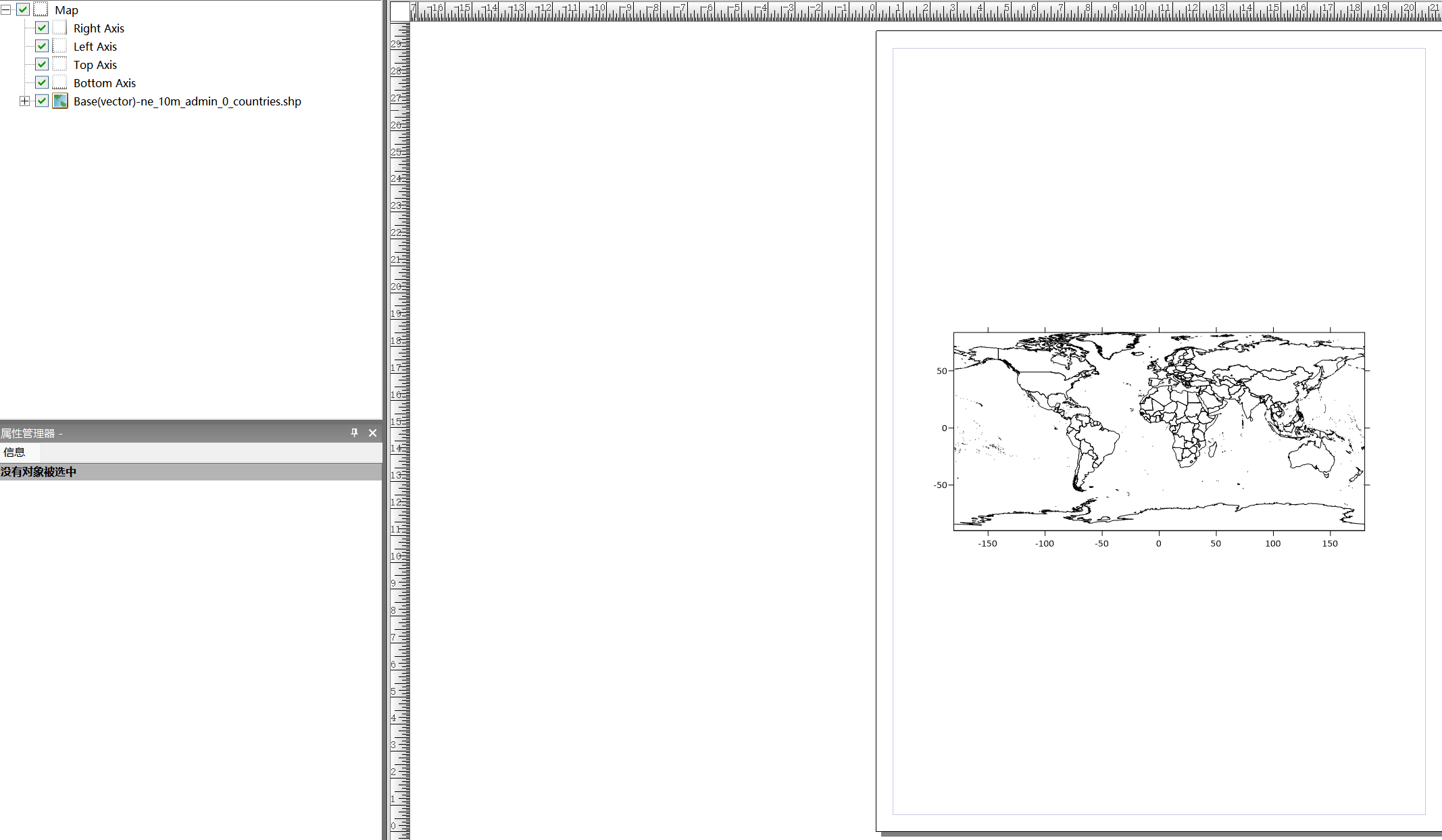

选中 shp 文件，立刻点击 导出，导出为一个 bln 文件

导入数据和 BLN 文件

现在，导入 csv 数据：

然后接着导入 bln 文件：

开始制作克里金插值：



这里注意，请看上图，重点调整以下选项：

1. X 方向和 Y 方向：这里主要调整最终产生的克里金插值的矩形大小。如果你喜欢更大的矩形，那么就把最小值变得更小，最大值变得更大。但是这样做会让画面很模糊，因此可以增大节点数，从而提高分辨率。
2. 不分配数据的多边形文件指的是，我们可以根据 bln 文件来删除不想看到克里金插值图形的地方（例如海洋等）。在这里我们选择刚才导出的 bln 文件，然后选择 外部白化。

   现在你得到了乱七八糟的图形。


美化调整

将需要的图层拖动到一起，会自动进行坐标系对齐！：

填充等值线，选择美丽的颜色，然后按照自己的需求调整即可！

最后 导出 为 PDF 即可！
