BTN8982TA大电流半桥驱动的全桥电路稳定使用.STM32F103系列可驱动

老杨的学习笔记

已于 2024-11-26 09:54:20 修改

阅读量1k

点赞数 18

文章标签： stm32 嵌入式硬件单片机

于 2024-11-26 09:49:43 首次发布

本文链接：https://blog.csdn.net/2301_79085470/article/details/144050568

版权

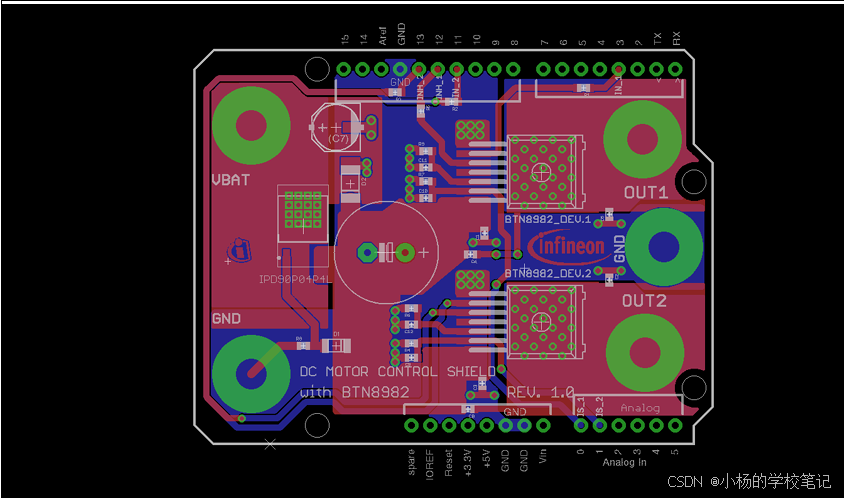

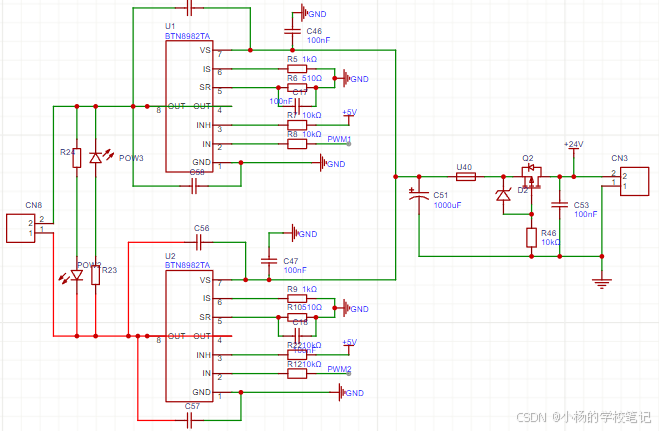

BTN8982TA 是一款用于电机驱动应用的集成大电流半桥。它是 NovalithIC™ 系列的一部分，包含一个 p 沟道高侧 MOSFET 和一个 n 沟道低侧 MOSFET，并在一个封装中集成了一个驱动器 IC。由于 p 沟道高侧开关，无需电荷泵，从而最大限度地降低了 EMI。集成驱动器 IC 可轻松与微控制器连接，该 IC 具有逻辑电平输入、电流感应诊断、转换速率调整、死区时间生成以及过热、欠压、过流和短路保护。该BTN8982TA为受保护的大电流 PWM 电机驱动器提供了成本优化的解决方案，具有非常低的电路板空间消耗，适用于控制中到大功率的直流电机。它具有两个半桥输出，能够提供高达40V和55A的电流，非常适合用于汽车电子和工业应用中。

BTN8982TA -PDF数据手册-参考资料-立创商城

下面是一些关于如何使用BTN8982TA的基本指导：

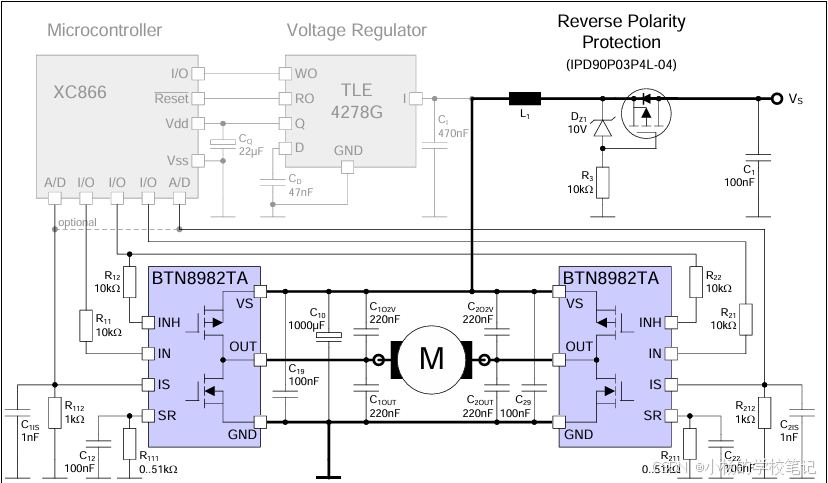

1\. 硬件连接

电源输入（Vcc）**：确保为芯片提供正确的电压范围，通常为0V-40V。
地线（GND）**：所有电路的地线都需要连接到同一个参考点。
逻辑输入**：这些引脚用于控制高边和低边开关。它们需要与微控制器或其它控制电路相连。
负载连接**：电机或其他负载应该连接在OUTH和OUTL之间，根据您的具体需求决定是使用单个半桥还是两个半桥串联工作。

INH口可以接单片机的io口操作，也可以直接接入3.3-5V电源。

IN为PWM控制接口，接STM32F103单片机时钟PWM输出口

2\. 使用注意事项

* 在连接负载之前，请先确保所有电源都已正确接通，并且没有任何短路情况发生。
* 根据所使用的负载类型（如直流电机），可能需要额外的外部元件来保护驱动器免受过压或反电动势的影响。例如，可以在OUTH和OUTL之间添加续流二极管。
* 注意散热管理。由于BTN8982TA可以处理较高的电流，因此在高功率运行时可能会产生大量热量。确保采取适当的散热措施，比如使用散热片或散热膏。

3\. 示例代码（假设使用Arduino）

如果您打算使用Arduino来控制BTN8982TA，以下是一个简单的示例代码：

#include <SPI.h> // 如果使用SPI通信，请包含此库

// 定义控制引脚
#define H_BRIDGE_1_PIN 2
#define H_BRIDGE_2_PIN 3

void setup() {
pinMode(H_BRIDGE_1_PIN, OUTPUT);
pinMode(H_BRIDGE_2_PIN, OUTPUT);
}

void loop() {
// 控制电机正转
digitalWrite(H_BRIDGE_1_PIN, HIGH);
digitalWrite(H_BRIDGE_2_PIN, LOW);
delay(2000);

// 停止
digitalWrite(H_BRIDGE_1_PIN, LOW);
digitalWrite(H_BRIDGE_2_PIN, LOW);
delay(1000);

// 控制电机反转
digitalWrite(H_BRIDGE_1_PIN, LOW);
digitalWrite(H_BRIDGE_2_PIN, HIGH);
delay(2000);

// 再次停止
digitalWrite(H_BRIDGE_1_PIN, LOW);
digitalWrite(H_BRIDGE_2_PIN, LOW);
delay(1000);
}
