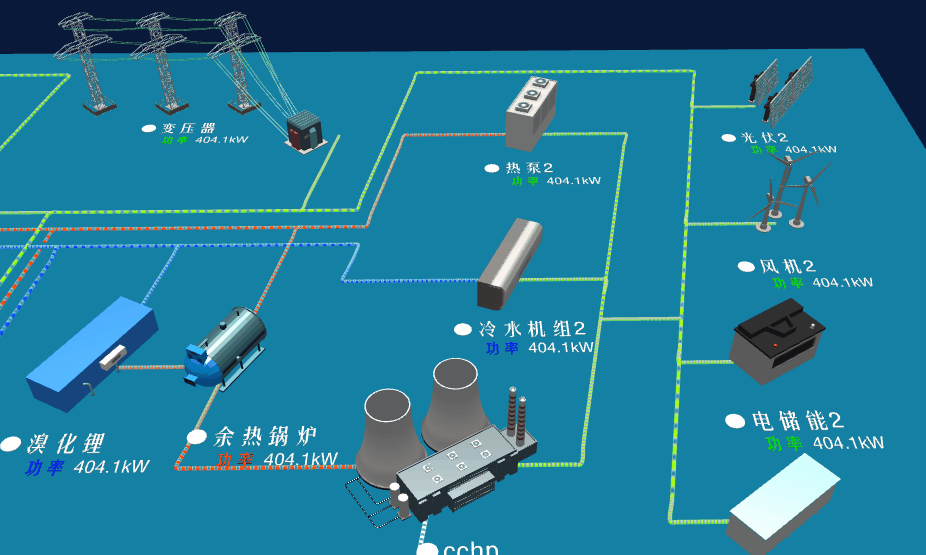

WebGL打造以数据驱动的3D可视化智慧工厂

管道流向监测

可对工厂的管道（输气管道、输水管道、输油管道等）流向进行实时监控，根据流向、流速对管道进行三维模拟，从而达到可视化监测监控及模拟演练效果。

使用THREE.TubeGeometry对象构造管道模型

//创建管道

function createShape(id,color,position,flowto){

var Vector3_Arry =[]

for(var i=0;i<position.length;i++){

Vector3_Arry.push(new THREE.Vector3(position[i].x, 10, position[i].y));

}

var curve = new THREE.CatmullRomCurve3(Vector3_Arry);

var tubeGeometry = new THREE.TubeGeometry(curve, 50, 3, 50, false);

var textureLoader = new THREE.TextureLoader();

var texture = textureLoader.load(createShapeColor(color));

// 设置阵列模式为 RepeatWrapping

texture.wrapS = THREE.RepeatWrapping

texture.wrapT=THREE.RepeatWrapping

// 设置x方向的偏移(沿着管道路径方向)，y方向默认1

//texture.repeat.x = 20;

var shapeLength = getShapeLength(position);

flowto = flowto || ‘+’;

texture.repeat.set(shapeLength/75, 1);

var tubeMaterial = new THREE.MeshPhongMaterial({

map: texture,

transparent: true,

});

var tubeMesh = new THREE.Mesh(tubeGeometry, tubeMaterial);

tubeMesh.flowto = flowto;

scene.add(tubeMesh);

}

设备实时数据

点击设备可以查看实时数据和运行状态，在三维场景中实时体现状态和值，根据设备不同阈值模拟设备报警。

使用canvas绘制弹窗

function createNoteCanvas(id){

var title =“居民负荷”;

var data = [

{name: “A相电压”, value: “10040863.2”},

{name: “B相电压”, value: “-8086002”},

];

var canvas = document.createElement(“canvas”);

var ctx=canvas.getContext(‘2d’);

canvas.width=550;

canvas.height=data.length*14+30;

canvas.style.border=“1px solid #ccc”;

ctx.fillStyle=“#0C4657”;

strokeRoundRect(ctx,0,0,canvas.width,canvas.height,4.5);

fillRoundRect(ctx,1,1,canvas.width-2,canvas.height-2,5);

var rectH=6;

var rectW=20;

var titleH=12;

ctx.scale(2,2)

ctx.lineWidth = 1;

ctx.strokeStyle = “#ccc”;

ctx.textAlign = “center”;

ctx.fillStyle = “#FFFFFF”;

ctx.fillText(title,32,titleH);

titleH += 14;

ctx.font=“5pt Arial”;

for(var i= 0;i<data.length;i++){

ctx.fillStyle = “#FFFFFF”;

ctx.textAlign=“right”;

ctx.fillText(data[i].name+“：”,60,rectH*i+titleH);

ctx.fillStyle = data[i].color != undefined?data[i].color:“#FFFFFF”;

ctx.textAlign=“left”;

ctx.fillText(data[i].value,60,rectH*i+titleH);

if((i+1)<data.length){

ctx.fillStyle = “#FFFFFF”;

ctx.textAlign=“right”;

ctx.fillText(data[i+1].name+“：”,200,rectH*i+titleH);

ctx.fillStyle = data[i+1].color != undefined?data[i+1].color:“#FFFFFF”;

ctx.textAlign=“left”;

ctx.fillText(data[i+1].value,200,rectH*i+titleH);

i++

}

}

return canvas;

}
