关于KNX的智能调光---基础控制篇

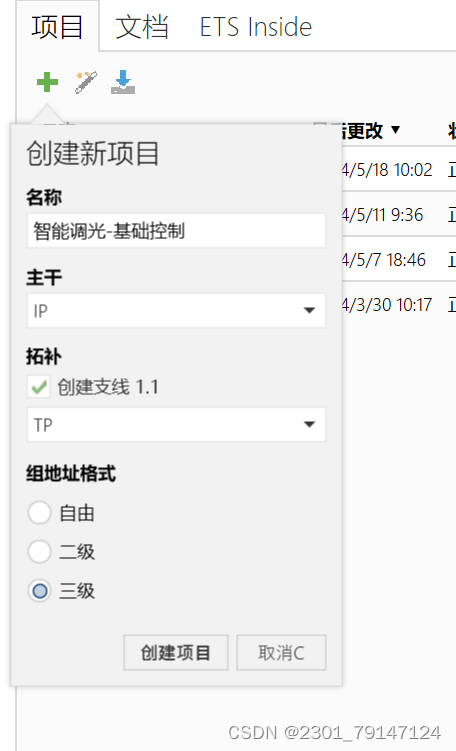

一、第一步先创建项目：

‘

二、导入产品数据库

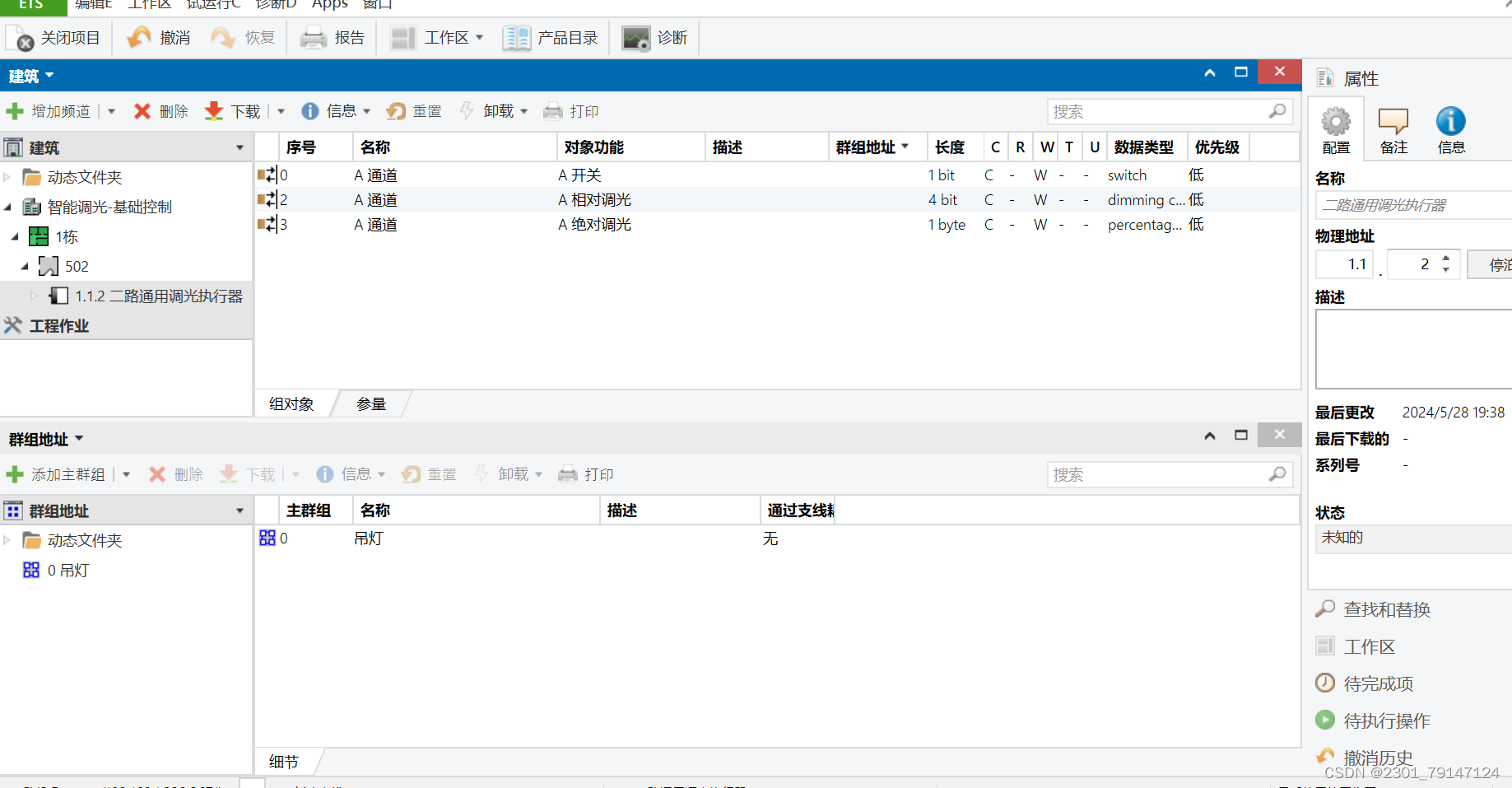

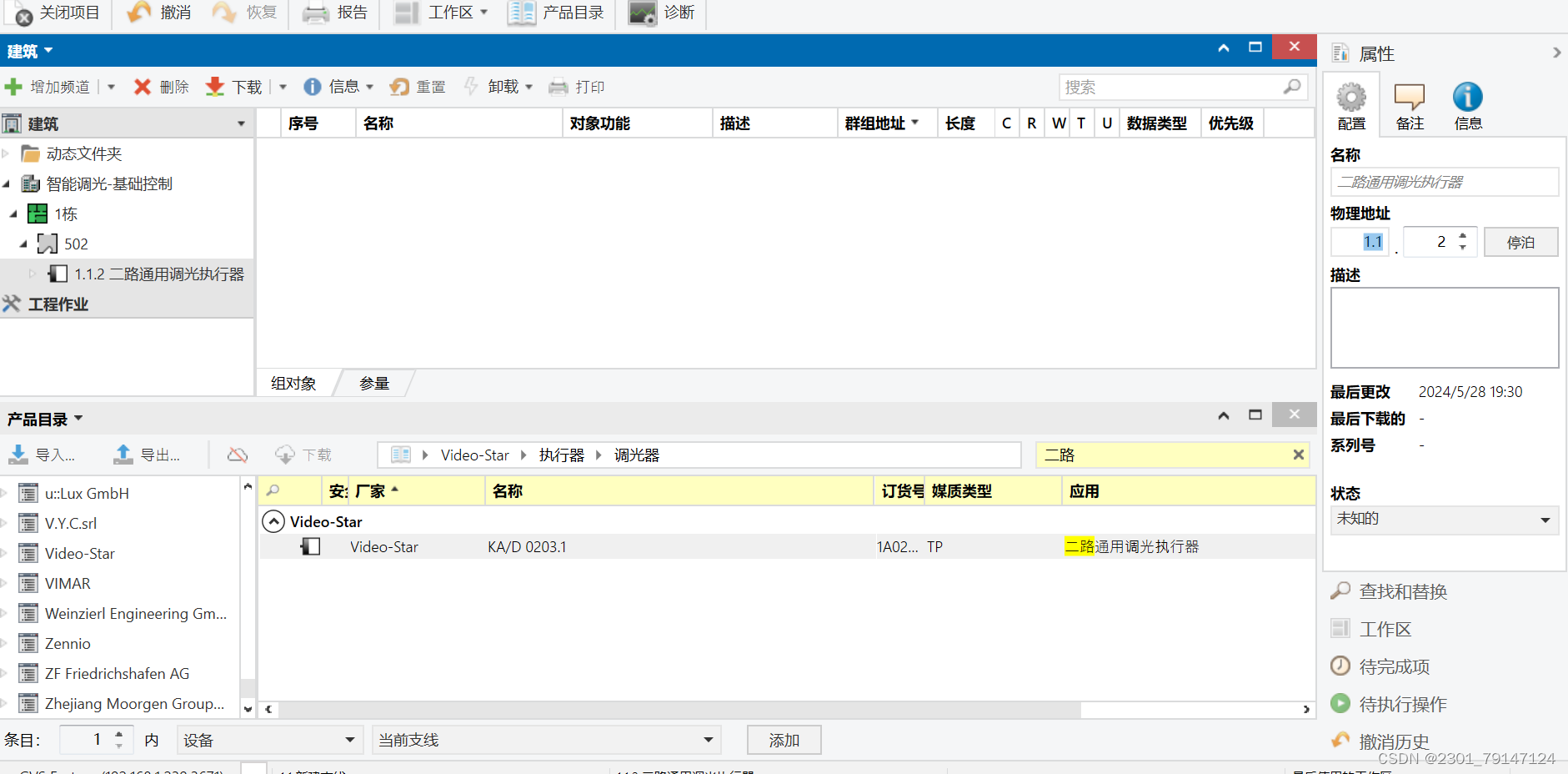

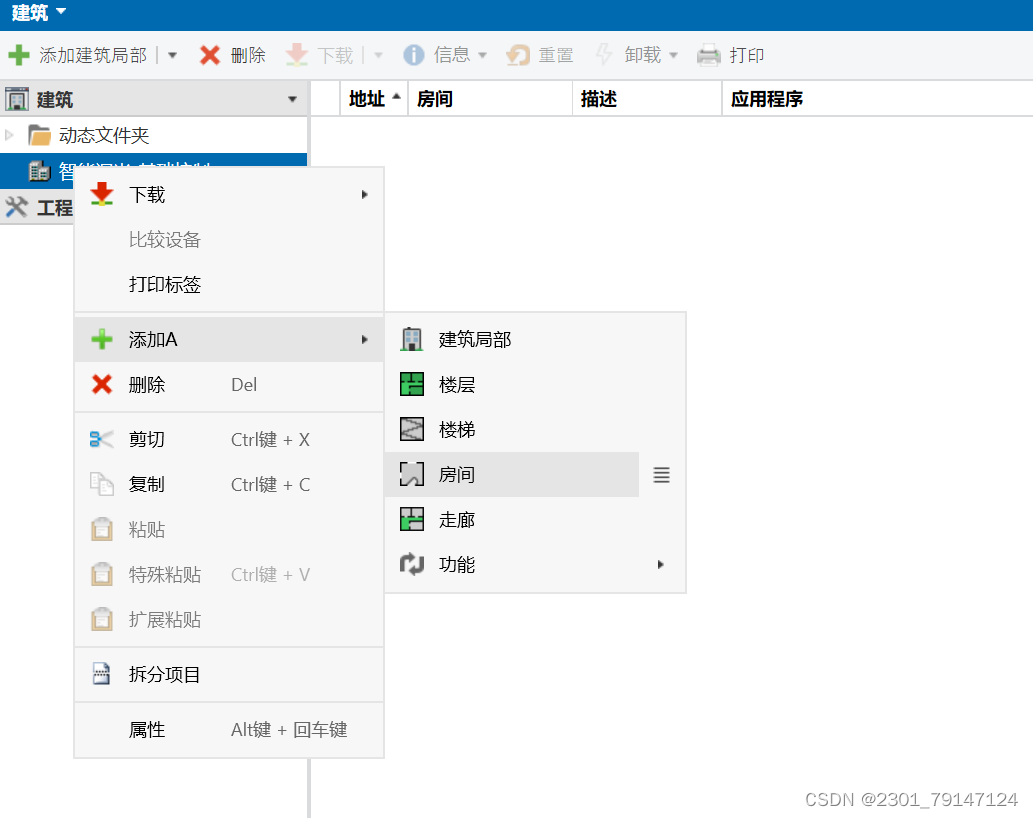

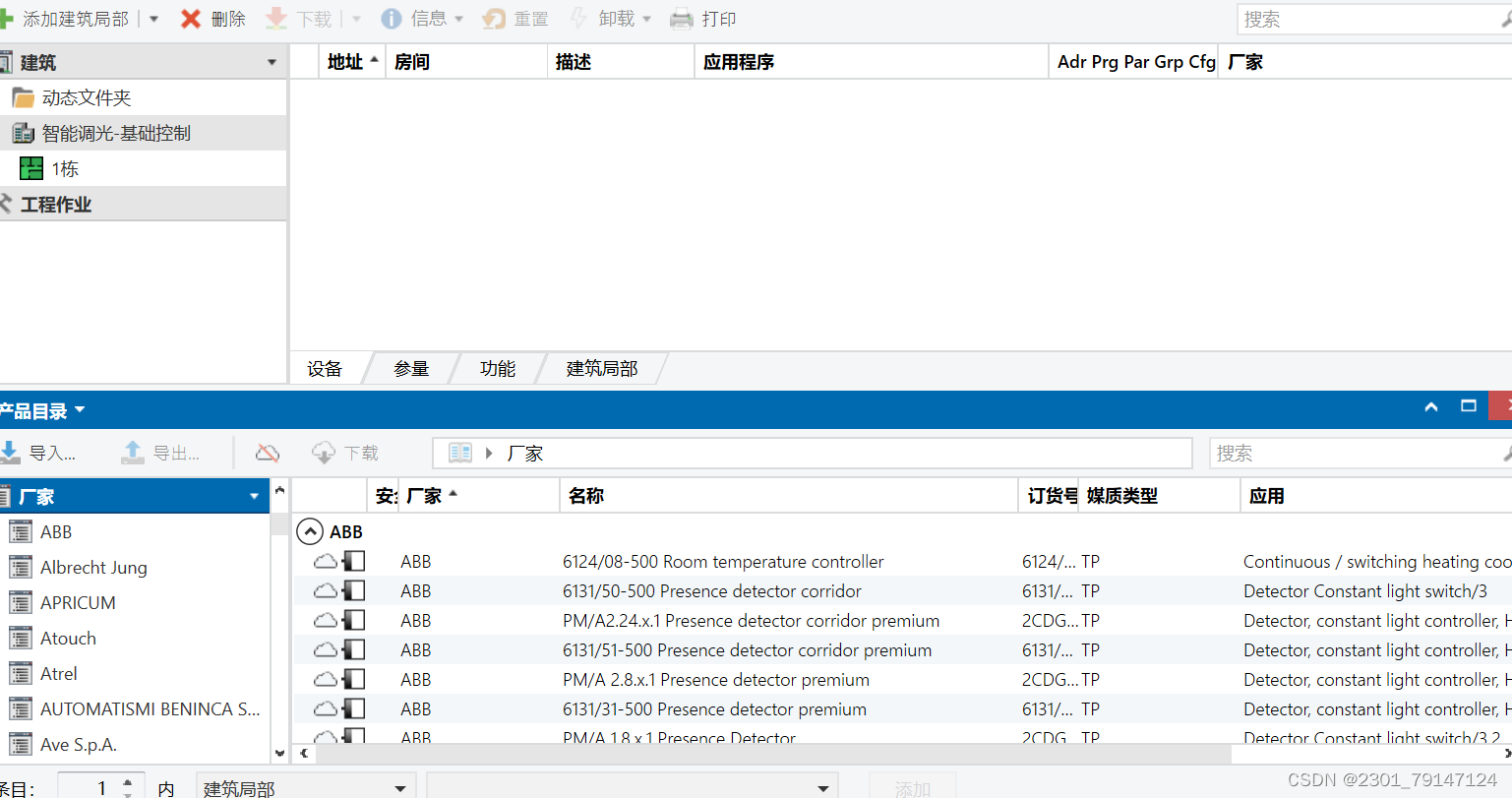

1.添加设备：

2.添加目录：

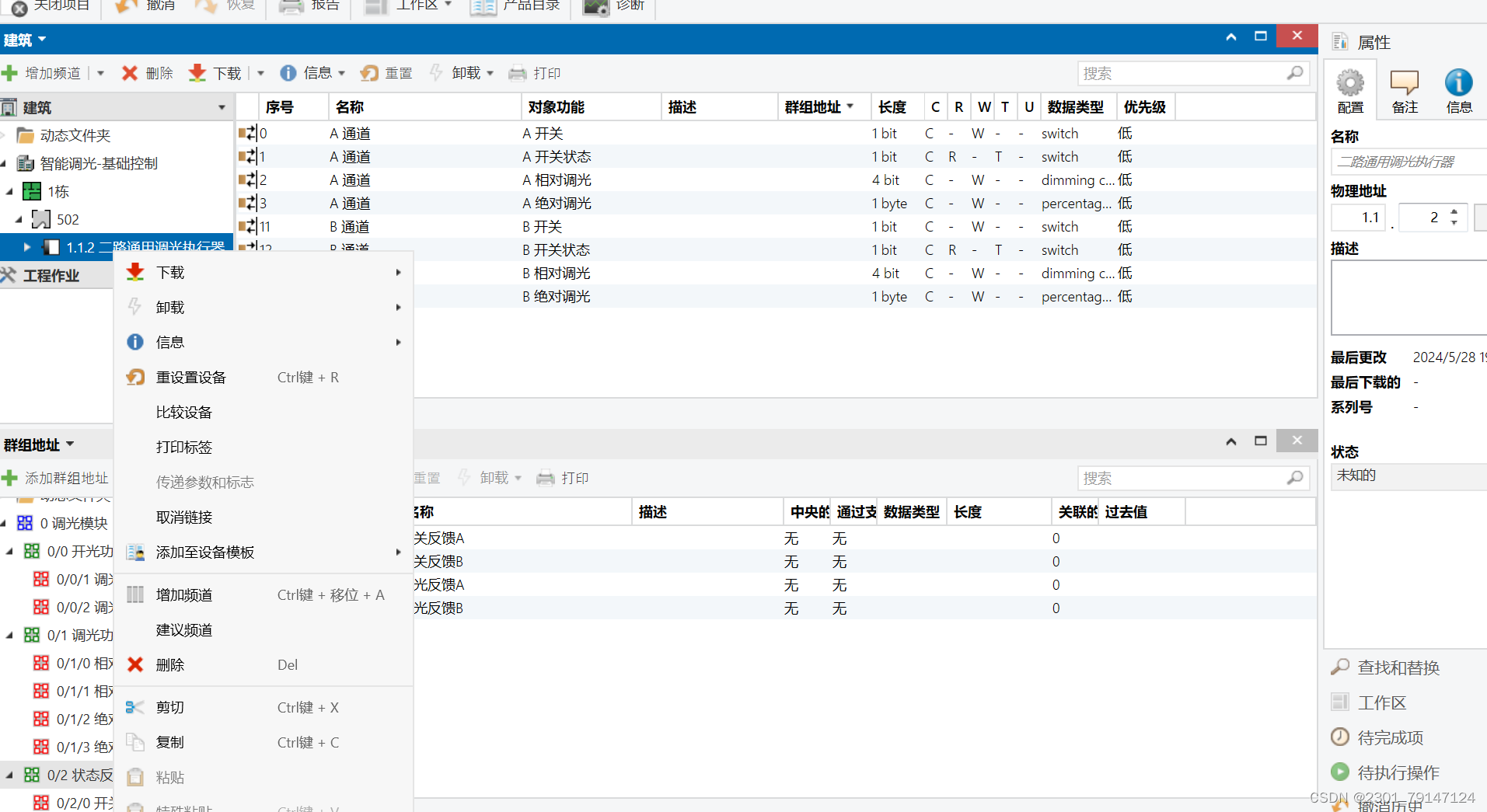

3.分配地址：

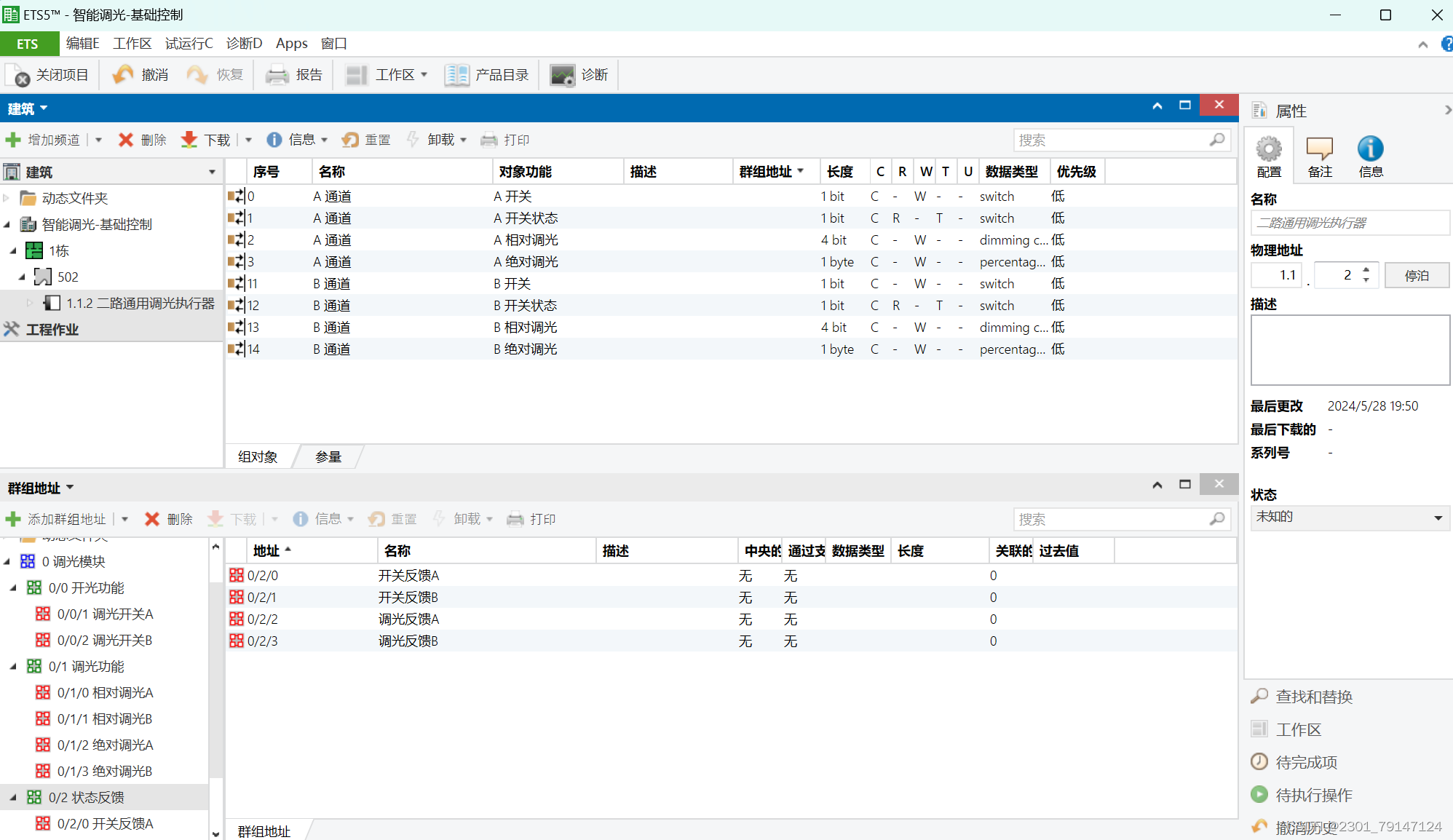

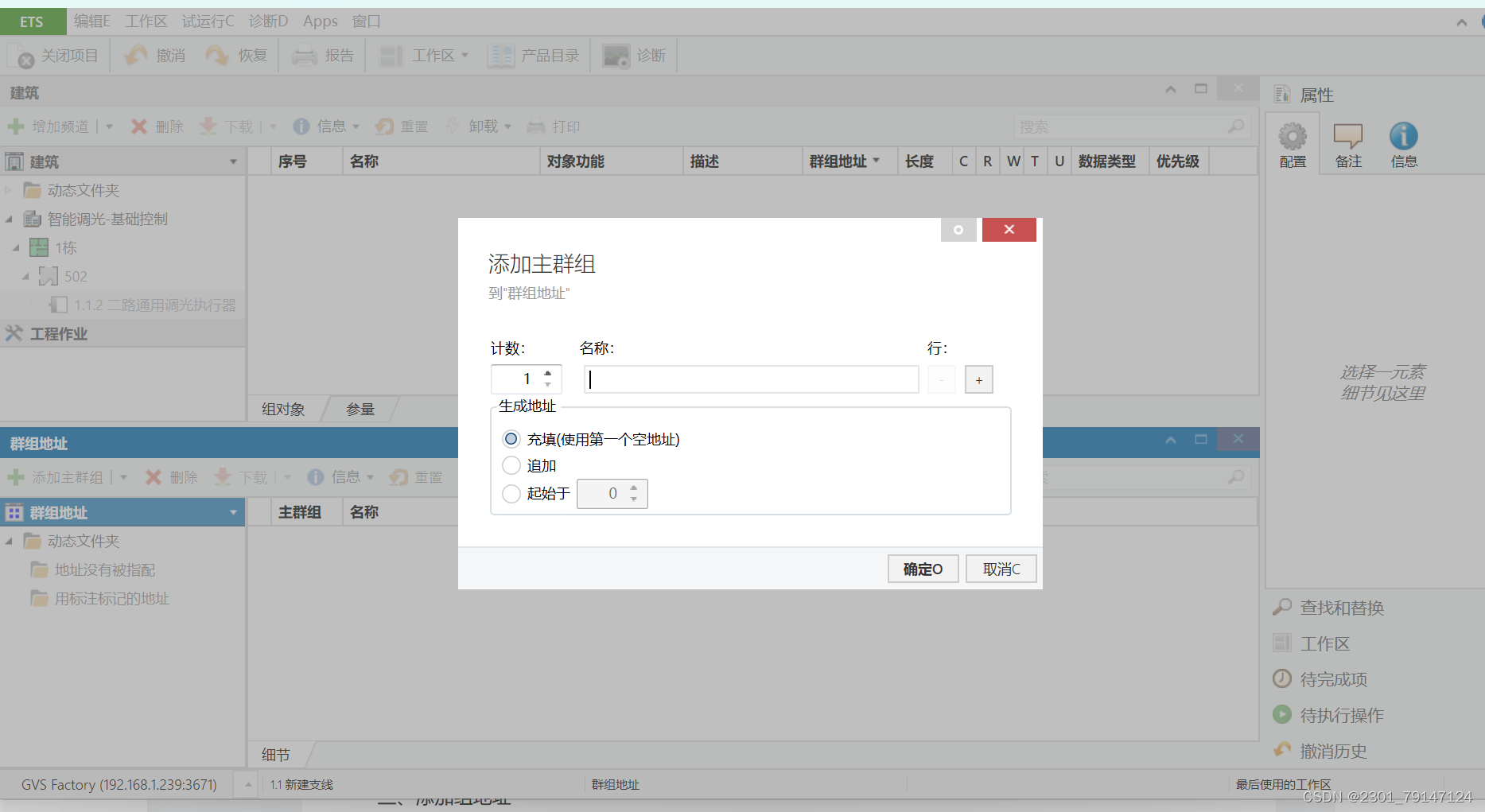

三、添加组地址

四、配置调光模块

1.对模块进行基础的设置

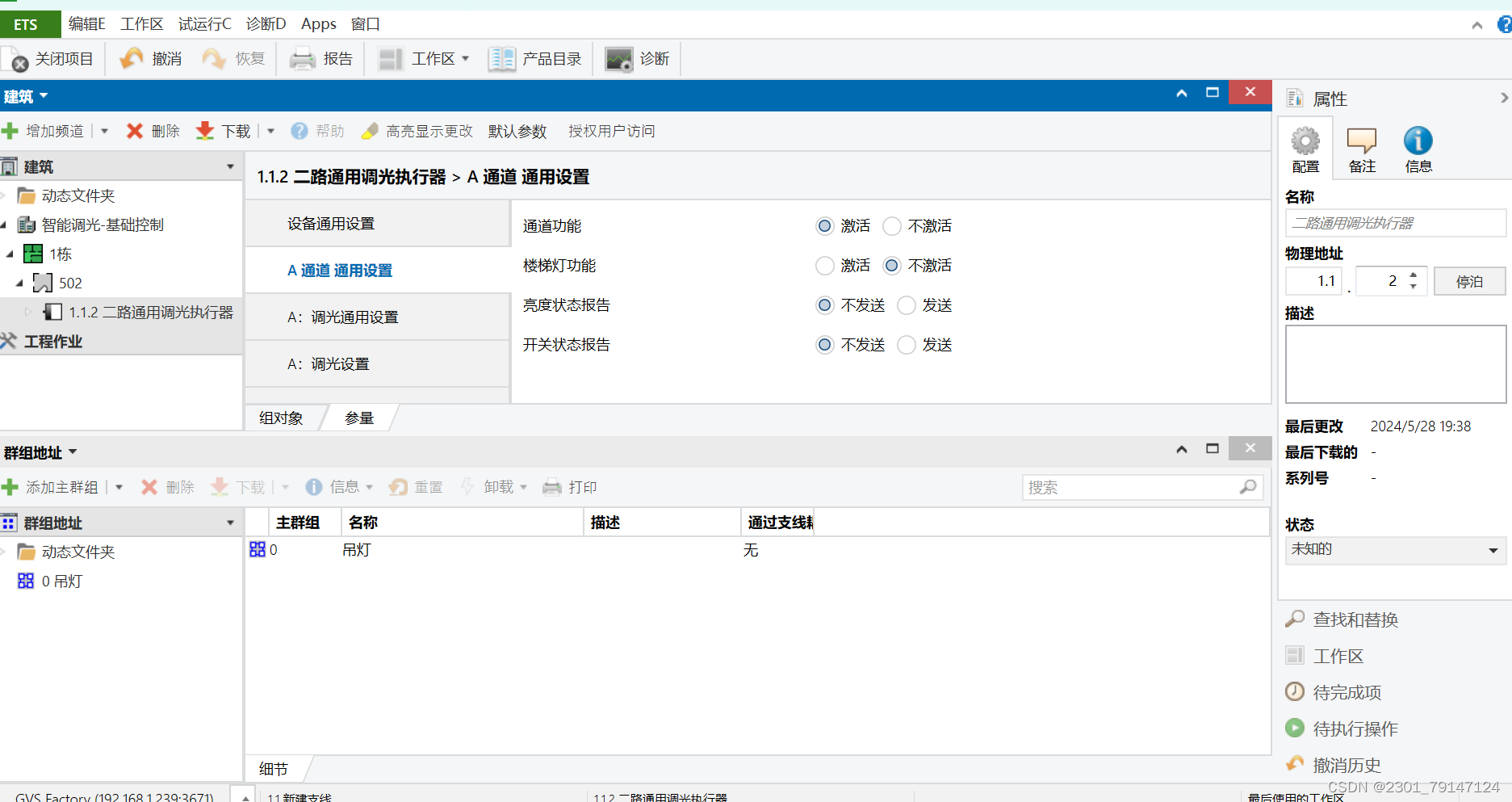

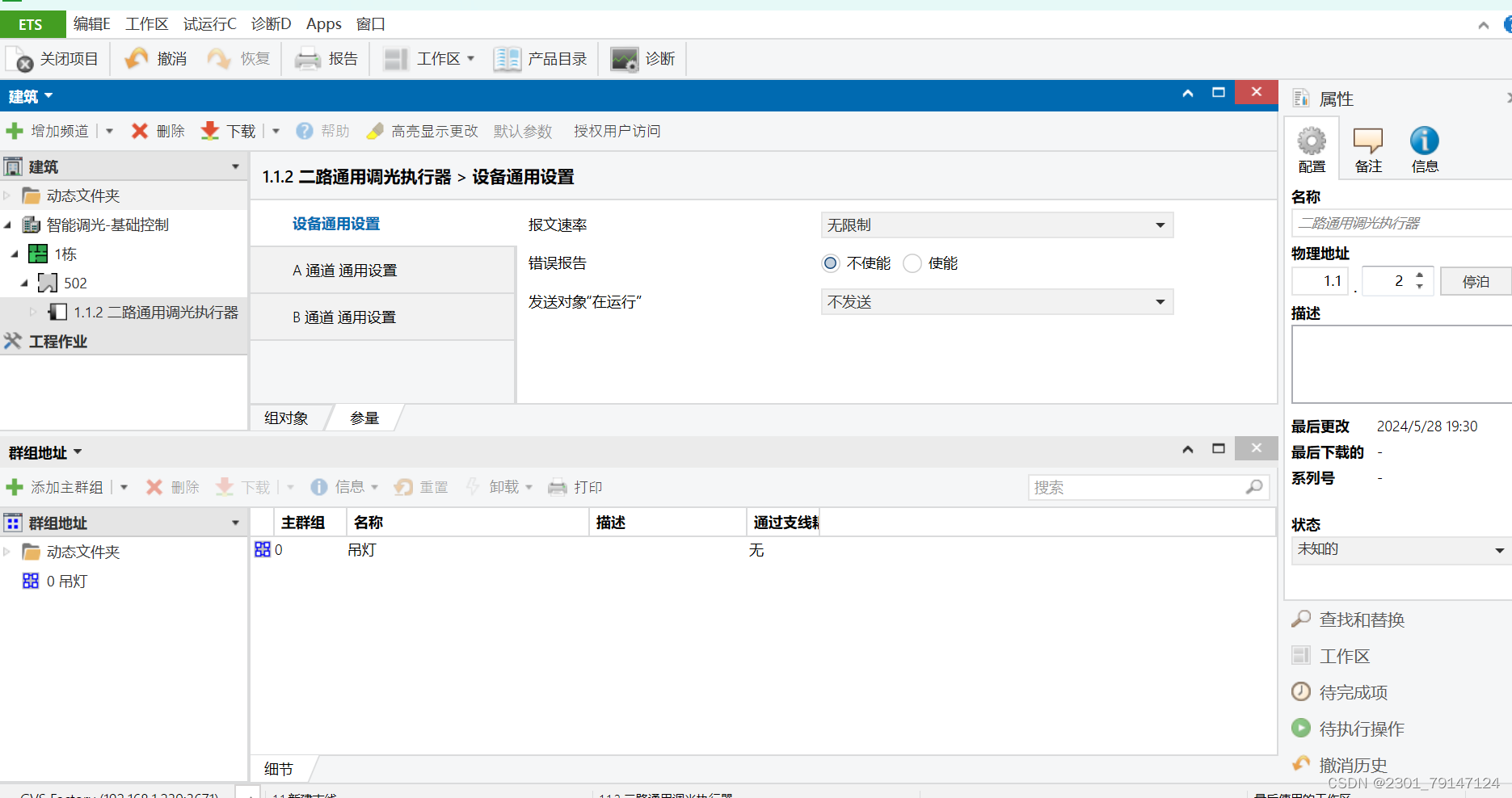

2.设置参数“X 通道 通用设置”

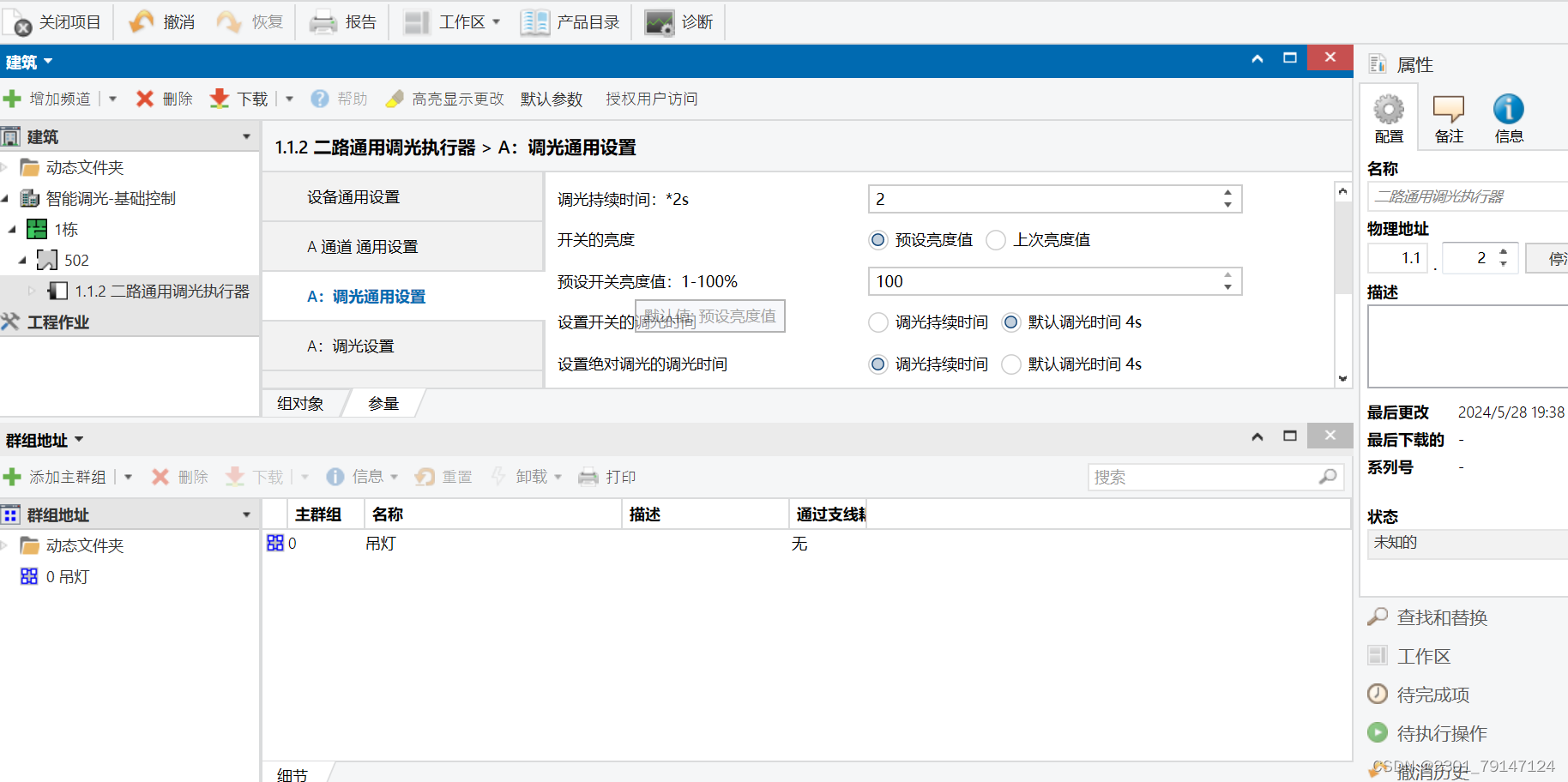

3.设置参数“X 调光通用设置”

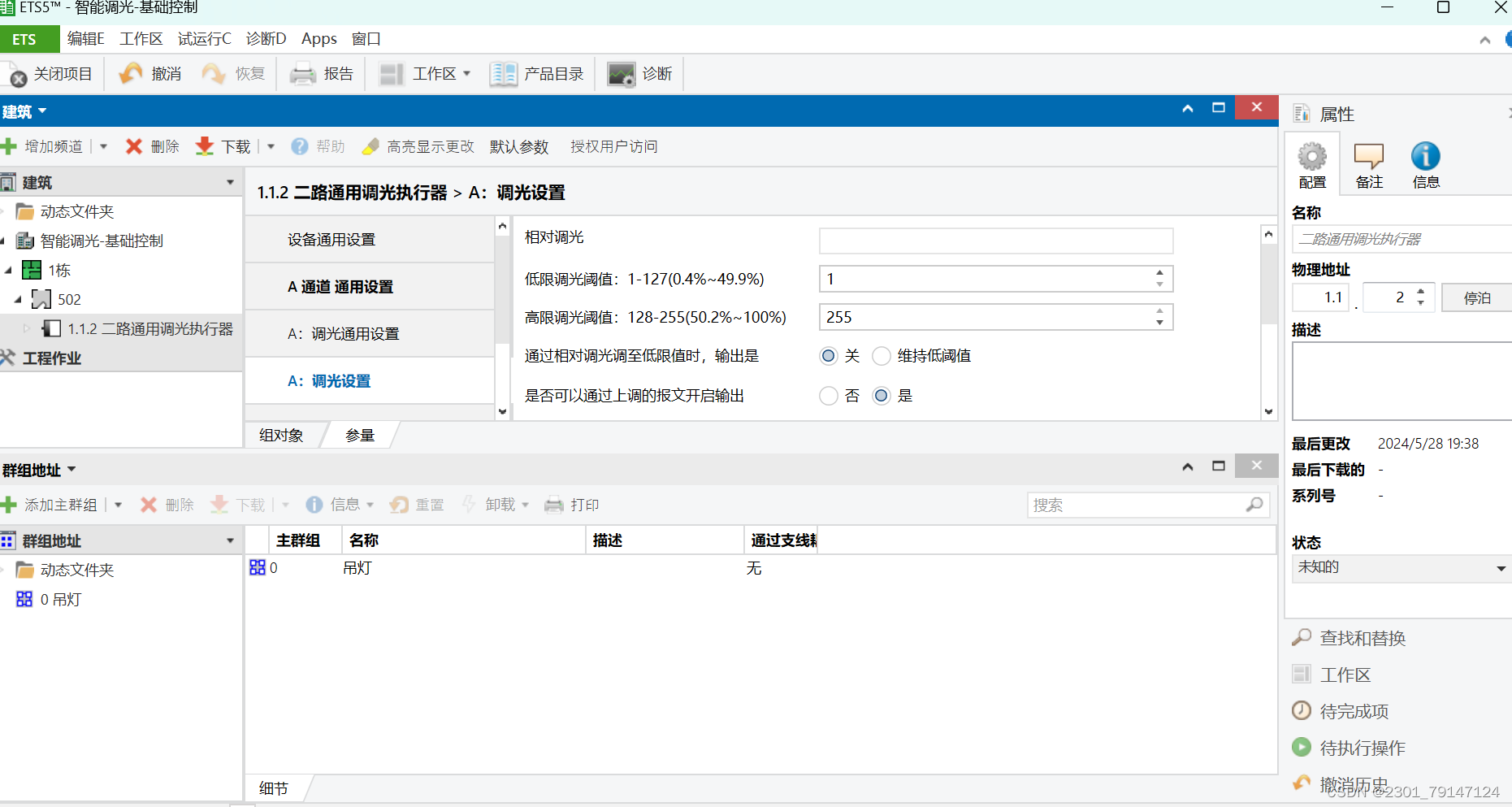

4.设置参数“X 调光设置”

设置完以后如图所示:

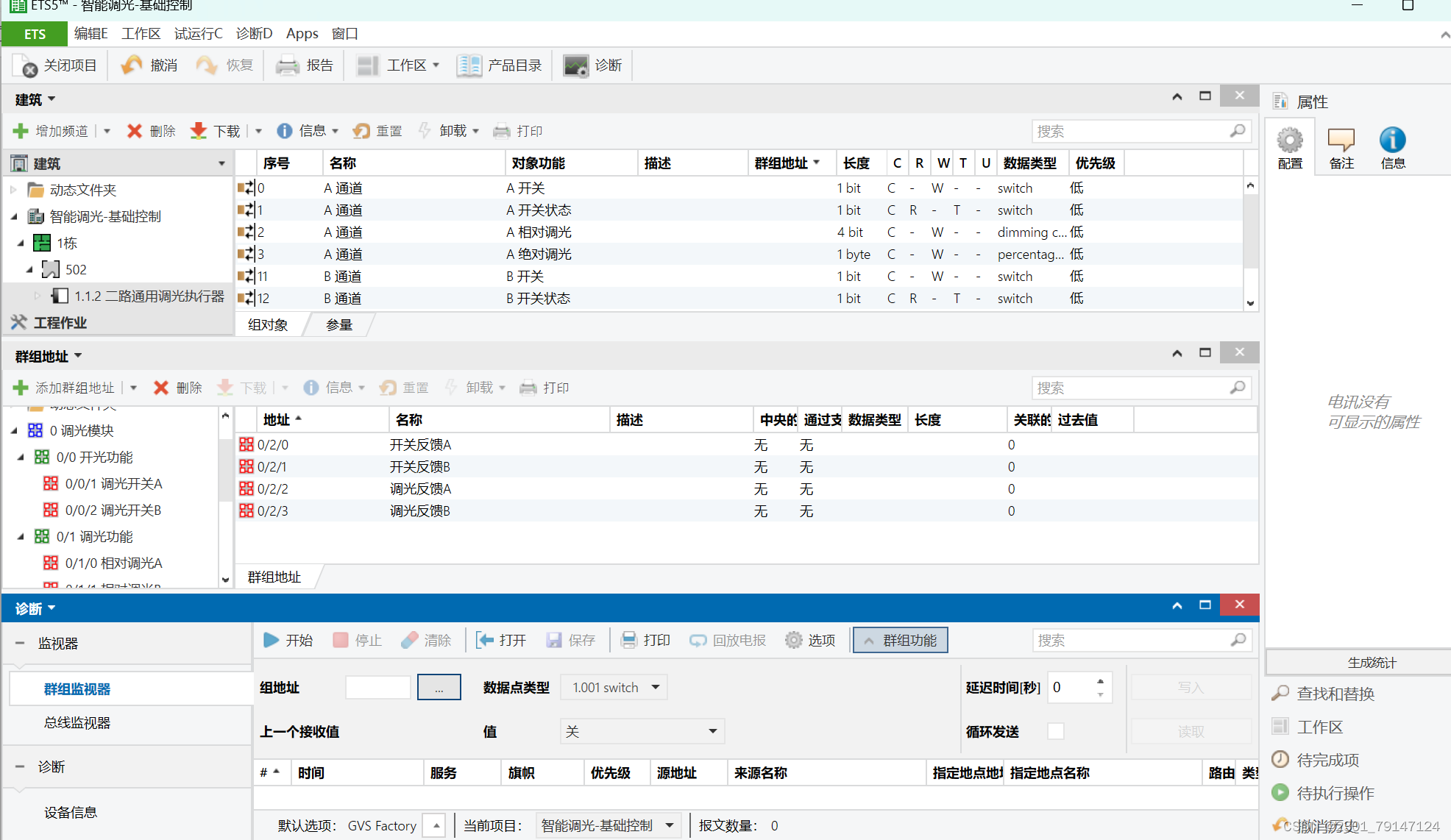

5.将对应的功能拖入进相应的地址组

五、下载程序

六、验证

下面是配置过程中的说明内容，不太明白的可以参考下面的内容进行配置：

参数“通道功能” 可选项：激活/不激活 选项“激活”表示调光器 X 通道使能,可设置调光器的工作模式及当前亮度状态和开关状 态报告。 参数“楼梯灯功能” 可选项：激活/不激活 选项“激活”表示调光器 X 通道的楼梯灯模式功能使能，选项为“不激活”时为正常调光 模式。 参数“亮度状态报告” 该参数用于报告最新的亮度值，这个参数使能后，亮度值不论是什么原因改变，都会发送 一个帧到总线。 可选项：不发送/发送 选项为“不发送”时，不报告当前的亮度状态；选项为“ 发送”时，当收到一个调节亮 度值的报文，不论亮度值是否跟原来亮度相同，都会发送一个帧到总线，报告当前的亮度 值。 注意：当选项为“发送”时，一定要确保对象“亮度状态 X” 和对象“绝对调光 X”不用 同一个组地址，否则对象会自发自收，进入死循环，而使整个设备不能正常工作。 参数“开关状态报告” 该参数设置对象“开关”更改时，是否把当前开关状态报告给总线。开关的状态在亮度值 大于0的时候，发送“1”至总线；当前亮度值为0 时，发送“0”至总线。 174 可选项：不发送/发送 选项为“不发送”时，不发送当前的开关状态至总线。选项为“发送”时，把开关的状态 更改报告给总线。 注意：当选项为“发送”时，一定要确保对象“开关状态 X” 和对象“开关 X”不用同一 个组地址，否则对象会自发自收，进入死循环，而使整个设备不能正常工作。参数“调光持续时间*2秒” 该参数设定调光的时间。不论是绝对调光，还是开关调光方式，在选用了调光打开或调光 关闭调光的时间时，时间都是选用这个输入值乘以2 秒，最大允许输入时间255秒。 参数“开关的亮度” 该参数表示用开关这个方式来开灯的时候，亮度值是选用上一个亮度，还是用预设的值。 可选项：预设亮度值 上次亮度值 选项为“预设亮度值”时，开关方式开灯时的亮度值为参数“预设开关亮度值(1%～ 100%) ”所预设的值。当开关预设值小于亮度低限值时，开启灯时的亮度值为亮度低限值；当 开关预设置值大于亮度高限值时，开启灯时的亮度值为亮度高限值。亮度的高低限值在参数“X 调光设置”界面中设置。在设置参数“X 调光设置”时再说明。 选项为“上次亮度值 ”时，开关方式开灯时的亮度值为上一非暗状态的亮度值，假如开关 方式开灯是在总线复位后第一动作执行的，且总线复位后灯是关的，那么开关开灯时的默认亮 度值为128；其它情况下开关方式开灯都为上一有亮度状态的亮度值。 参数“预设开关亮度值(1%~100%)” 175 该参数用于设定“开关”方式开灯的亮度值，亮度范围1%～100%。 参数“设置开关的调光时间” 该参数表示“开关”调光方式的时候开灯选择的时间。 可选项：调光持续时间 默认调光时间 4s 选项为“调光持续时间”时，“开关”调光时间为上面参数“调光持续时间*2秒”中输入 的时间乘以2。 选项为“默认调光时间 4s”时，“开关”调光时间为默认的4s。 参数“设置绝对调光的调光时间” 该参数表示“绝对调光”调光方式的时候选择的时间。 可选项：调光持续时间 默认调光时间 4s 选项为“调光持续时间”时，“绝对调光”调光时间为上面参数“调光持续时间*2秒”中 输入的时间乘以2。 选项为“默认调光时间 4s”时，“绝对调光”调光时间为默认的4s。 参数“开关关的模式” 该参数表示“开关”调光方式的时候关闭灯选择的时间。 可选项：立即关 调光持续时间 默认调光时间 4s 选项为“调光持续时间”时，“开关”调光时间为上面参数“调光持续时间*2秒”中输入 的时间乘以2。 选项为“默认调光时间 4s”时，“开关”调光时间为默认的4s。 选项为“立即关”时，时间为0，立即关闭。 参数“总线复位后，亮度为” 该参数是表示在正常的情况下，总线复位后的动作，选掉电前的亮度，或者是指定的亮 度。 可选项：预设亮度值 上次亮度值 选项为“预设亮度值”时，总线上电复位时的亮度值为后面参数“总线复位后的预设亮度 (0%～100%)”输入的亮度预设值。当总线上电复位输入的预设值小于亮度低限值时，总线上电 176 复位时的亮度值为亮度低限值；当总线复位预设置值大于亮度高限值时，总线上电复位时的亮 度值为亮度高限值。亮度的高低限值在 “X 调光设置”设置界面中设置。 选项为“上次亮度值”时，总线上电复位时的亮度值为掉电前的亮度值。参数下载完成 时，同时也执行了一次总线复位操作。 参数“总线复位后的预设亮度(0%～100%)” 该参数用于设定总线上电复位时的亮度值，亮度范围0%～100%。 参数“开关状态报告（备用参数）” 该参数作为备用参数, 配置时不需理会。该界面设置调光器的brightness 调光方式时的一些参数，调光方式有相对调光和亮度调光 两种。说明如下： 相对调光 参数“低限调光阈值 1~127（0.4%~49.9%)” 该参数设置相对调光的低限值，在低于低限值时，不能往下调光，只能往上调，范围1~127 （0.4%～49.9%)。假定低限值为50，如果当前亮度为50 以下，那么只能往上进行调光，调至50 以上才能往下调。 参数“高限调光阈值 128~255（50.2%~100%)” 设置相对调光的高限值，高于高限值时，不能往上调光，只能往下调，范围128~255 （50.2%～100%)。假定高限值为200，如果当前亮度为200 以上，那么只能往下进行调光，调至 200 以下才能往上调。 参数“通过相对调光调至低限值时，输出是” 177 该参数表示在相对调光后小于等于低限值时的动作，是选择关闭还是维持在低限值。 可选项：关 维持低阈值 设低限值为50，若选择“关”，在往下进行调光调至亮度值为50 时就关闭灯。 若选择“维持低阈值”，在往下调光调至亮度值为50 时，亮度维持不变。 不论是选择“关”还是选择“维持低阈值”，如果相对调光的低限值小于亮度低限值时， 相对调光下调至亮度低限值以下时关闭灯；如果亮度的高限值小于相对调光高限值时，相对调 光只能上调至亮度高限值。（亮度的高低限决定了调光器总的亮度输出，在后面的亮度调光时 作说明） 参数“是否可以通过上调的报文开启输出” 该参数表示在输出为0 的状态下，当接收到由相对调光发出的“向上调光”报文时，能否 开启灯。 可选项：否/是 假设当前输出为0，若选择“否”，目标接收到往上调的报文时，输出仍为0。 若选择“是”，目标接收到往上调的报文时，输出上调后的亮度值。如果上调后的亮度值 小于亮度低限值，直接输出亮度低限值。 如果上调后的亮度值大于亮度高限值，直接输出亮度高限值。 亮度调光 调光器的亮度调光方式的亮度高低限值限制了调光器总的输出高低值。亮度只能在所设定 的高低限值范围内被改变，不在高低限值范围之内的值将不会被输出，比如设定为1~255，属于 整个范围。 一旦低限值设为50，高限值200，输出范围为50~200。如210 这种亮度不可能会出现。在从 0 上升中，亮度直接到低限值开始调光。在从255 下降中，亮度直接到高限值开始调光。 参数“低限调光阈值 1~127（0.4%~49.9%)” 该参数设置亮度调光的低限值，范围1~127。调光直接从低限值开始调光。假定当前的亮度 为0，低限值为50，高限值为200，收到指定亮度为30 报文后，直接到50，没有渐变时间；如果 指定亮度为60，过程是直接到50，然后慢慢到60；如果当前亮度为100，先下目标是30，过程为 100 慢慢到50，亮度为50。 参数“高限调光阈值 128~255（50.2%~100%)” 该参数设置亮度调光的高限值，范围128~255。假设低限值为50，高限值为200，如果输入 的亮度值大于200，直接输出200。 178 参数“当对象“绝对调光”接收到报文0时，输出是” 该参数设定能不能用指定亮度0 来关闭输出。 可选项：关 维持低限值 假定选“关”，当亮度值为0 时，就输出为0；选“维持低限值”，当亮度值为0 时直接调 到低阀值输出。 参数“是否可以通过对象“绝对调光”接收到≥1的报文开启输出” 该参数是设定输出为0 的时候，能否用绝对调光方式开启输出。 可选项：否/是 如果是“否”，在输出为0 的情况下，收到报文指定100 的亮度。调光器通道还是维持0 的输出。 如果选择“是”，亮度接收到大于或等于1 的亮度值时，直接输出输入亮度值，如果输入 亮度值小于亮度低限值，直接输出亮度低限值。 其他通道需同样配置
