Freertos学习记录day8-队列（queue）的使用

第11个程序

1.队列的理论知识

队列是freertos系统实现任务之间，任务和中断之间通信的一种方式。

虽然全局变量也可以实现任务之间的通信，但是其存在一些隐患问题：数据无保护，多个任务并行时，数据容易被破坏

队列：

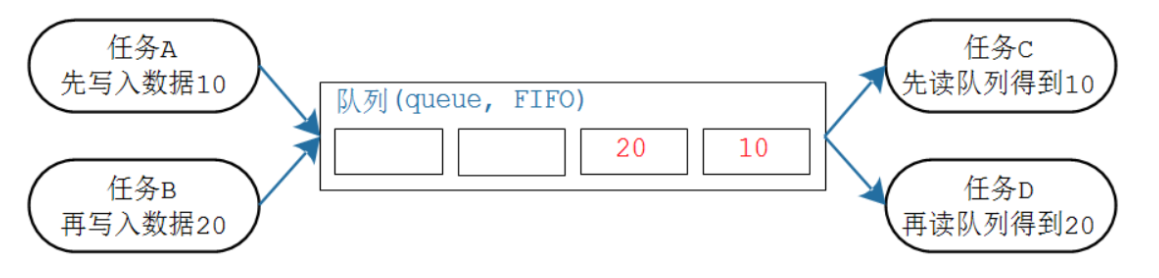

• 遵循FIFO（先写进去的先读出来），以上图为例，任务A和B进行写入工作，右边为头部，任务C和D进行读操作

• 一般来说写数据，要从尾部写入，但是也可以从头部写入，注意：如果从头部写入，并不会覆盖头部数据，这个队列是一个环形的缓冲区，从头部写入，那么原来的数据就往后移位。

• 对于写任务来说，如果队列已经满了，那么这些任务就需要放入一个链表中进行等待

• 同理对于读任务，如果队列里边没数据，那么这些任务也需要进入一个链表等待有数据再读。

  这个是创建队列的函数

   QueueHandle_t xQueueGenericCreate( const UBaseType_t uxQueueLength,
                                         const UBaseType_t uxItemSize,
                                         const uint8_t ucQueueType )

  看内部实现可以发现

   Queue_t * pxNewQueue = NULL;

  最终创建的队列是一个结构体：Queue_t。

  然后看Queue_t

  typedef struct QueueDefinition /* The old naming convention is used to prevent breaking kernel aware debuggers. */
  {
      int8_t * pcHead;           /*< Points to the beginning of the queue storage area. */
      int8_t * pcWriteTo;        /*< Points to the free next place in the storage area. */
  ​
      union
      {
          QueuePointers_t xQueue;     /*< Data required exclusively when this structure is used as a queue. */
          SemaphoreData_t xSemaphore; /*< Data required exclusively when this structure is used as a semaphore. */
      } u;
  ​
      List_t xTasksWaitingToSend;             /*< List of tasks that are blocked waiting to post onto this queue.  Stored in priority order. */
      List_t xTasksWaitingToReceive;          /*< List of tasks that are blocked waiting to read from this queue.  Stored in priority order. */
  ​
      volatile UBaseType_t uxMessagesWaiting; /*< The number of items currently in the queue. */
      UBaseType_t uxLength;                   /*< The length of the queue defined as the number of items it will hold, not the number of bytes. */
      UBaseType_t uxItemSize;                 /*< The size of each items that the queue will hold. */
  ​
      volatile int8_t cRxLock;                /*< Stores the number of items received from the queue (removed from the queue) while the queue was locked.  Set to queueUNLOCKED when the queue is not locked. */
      volatile int8_t cTxLock;                /*< Stores the number of items transmitted to the queue (added to the queue) while the queue was locked.  Set to queueUNLOCKED when the queue is not locked. */
  ​
      #if ( ( configSUPPORT_STATIC_ALLOCATION == 1 ) && ( configSUPPORT_DYNAMIC_ALLOCATION == 1 ) )
          uint8_t ucStaticallyAllocated; /*< Set to pdTRUE if the memory used by the queue was statically allocated to ensure no attempt is made to free the memory. */
      #endif
  ​
      #if ( configUSE_QUEUE_SETS == 1 )
          struct QueueDefinition * pxQueueSetContainer;
      #endif
  ​
      #if ( configUSE_TRACE_FACILITY == 1 )
          UBaseType_t uxQueueNumber;
          uint8_t ucQueueType;
      #endif
  } xQUEUE;
  ​
  /* The old xQUEUE name is maintained above then typedefed to the new Queue_t
   * name below to enable the use of older kernel aware debuggers. */
  typedef xQUEUE Queue_t;
  ​

  这个是结构体具体的内容，同时我们注意到，创建队列的函数，返回值是一个handle

  typedef struct QueueDefinition   * QueueHandle_t;

  其实这个handle就是一个指针，指向所创建的队列，和前面创建任务类似。

  然后这个队列里面有很多内容，主要包含以下几个方面

      int8_t * pcHead;          //队列的头部指针
      int8_t * pcWriteTo;        //队列所需要写的下一个队列项的指针

    union
      {
          QueuePointers_t xQueue;     /*< Data required exclusively when this structure is used as a queue. */
          SemaphoreData_t xSemaphore; /*< Data required exclusively when this structure is used as a semaphore. */
      } u;
  ​

  这个union我不太懂，但是通过后面的注释，因为我们是使用的是队列，也就是只用到了这个

  QueuePointers_t xQueue;

  然后看前面这个结构体

  typedef struct QueuePointers
  {
      int8_t * pcTail;     /*< Points to the byte at the end of the queue storage area.  Once more byte is allocated than necessary to store the queue items, this is used as a marker. */
      int8_t * pcReadFrom; /*< Points to the last place that a queued item was read from when the structure is used as a queue. */
  } QueuePointers_t;
  ​

  先看第二个指针，他是在读数据的时候所使用的，他指向的是上一次读取队列项的位置。

      List_t xTasksWaitingToSend;
      List_t xTasksWaitingToReceive;

  这个就是前面所说的，如果队列满了写任务需要等待，就放在这个链表里，读任务同理

  还有就是需要一个buf，来存放这个队列中所存储的具体的数据，这个数据是以item为基本单元，一个item字节大小不确定，通过人为给定。

  主要就是有这几个部分：

  • 队列的头部指针

  • 队列写的时候所需要的一个指针

  • 队列读的时候所需要的一个指针

  • buf：一块分配的内存，来存放这个队列的具体数据

  • 链表：读任务或者写任务等待时候，也就是blocked状态时所放的位置。

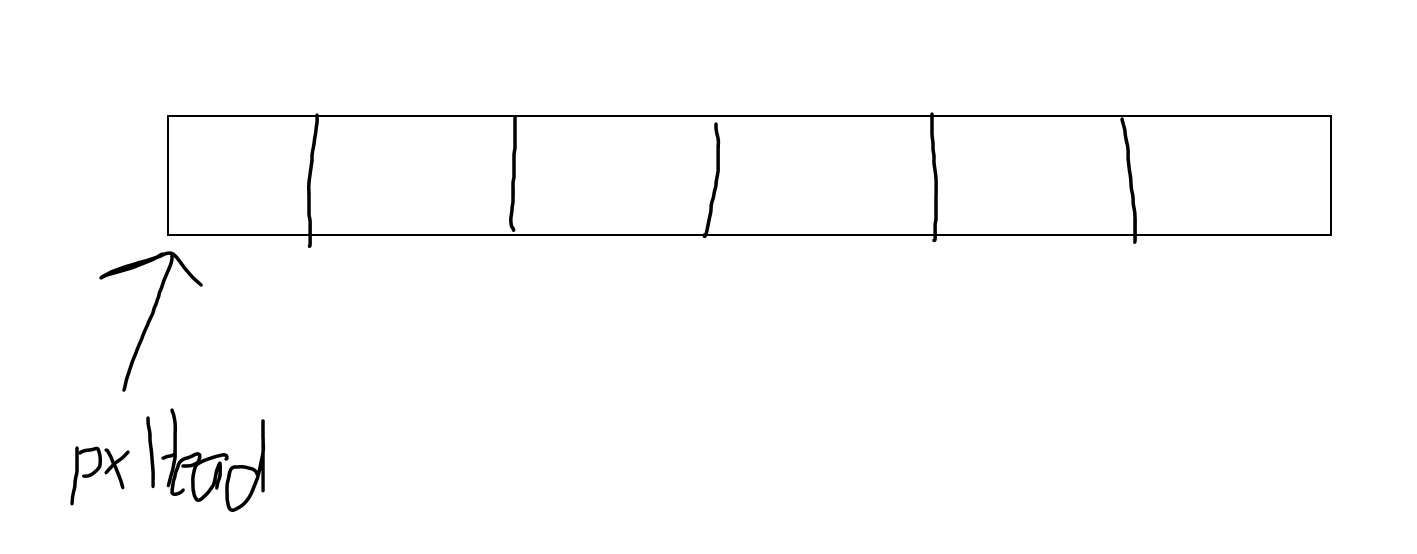

比如这个是这个队列的buf，一共可以存放6个item，那么这个头部指针，他指向的是头部，他是不变的，刚开始没数据的时候，pcWriteTo也在这个位置，然后我们写入一个数据

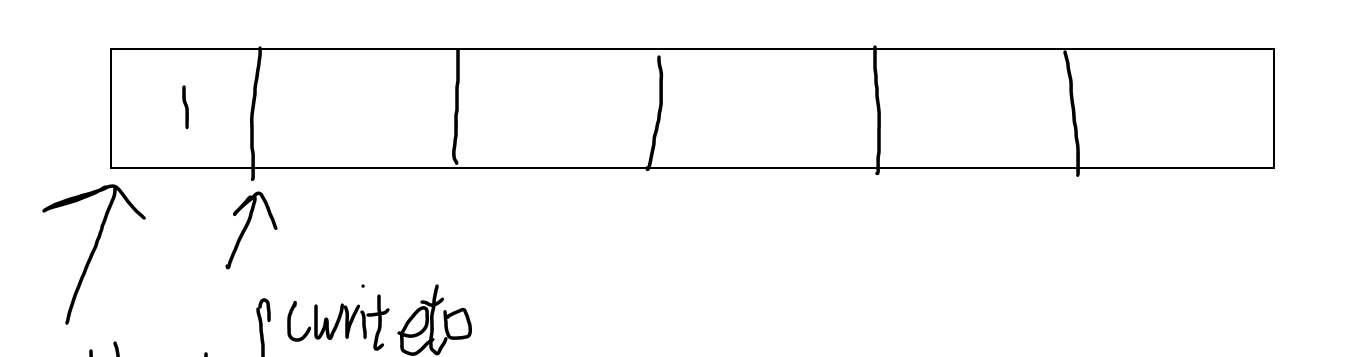

头部指针我们就不看了，我们在首部写入了一个1，也就是第一个写的数据，然后pcwriteto=pcwriteto+item_size，指向下一个要写的位置，以此同理

假如写一个123，数字越大写的时间就越晚

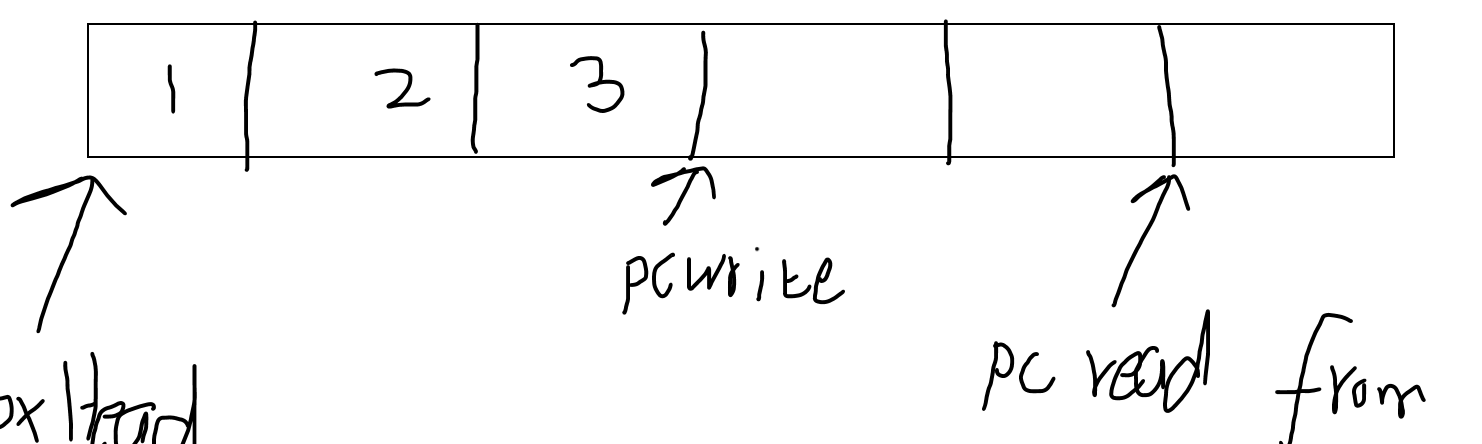

那么我们看一下读操作，pcReadFrom，他指向的是上一次读的位置，我们假如上一个这个队列写满了数据，那么他开始读，也就是读完最后一个，他所在的位置，其实就是我画的位置，因为FIFO，最后所在的位置，应该是最后写的一个位置，也就是我画的这个位置，那么再次来到读，首先他更新一下值

pcReadFrom=pcReadFrom+item_size,因为这是一个环形数据缓冲区，所以这个pcReadFrom，他就会到pchead的位置去，来进行读1，这个1就是最先写的一个数据，符合FIFO。那么这个写数据的方法其实就是往队列尾部写数据。

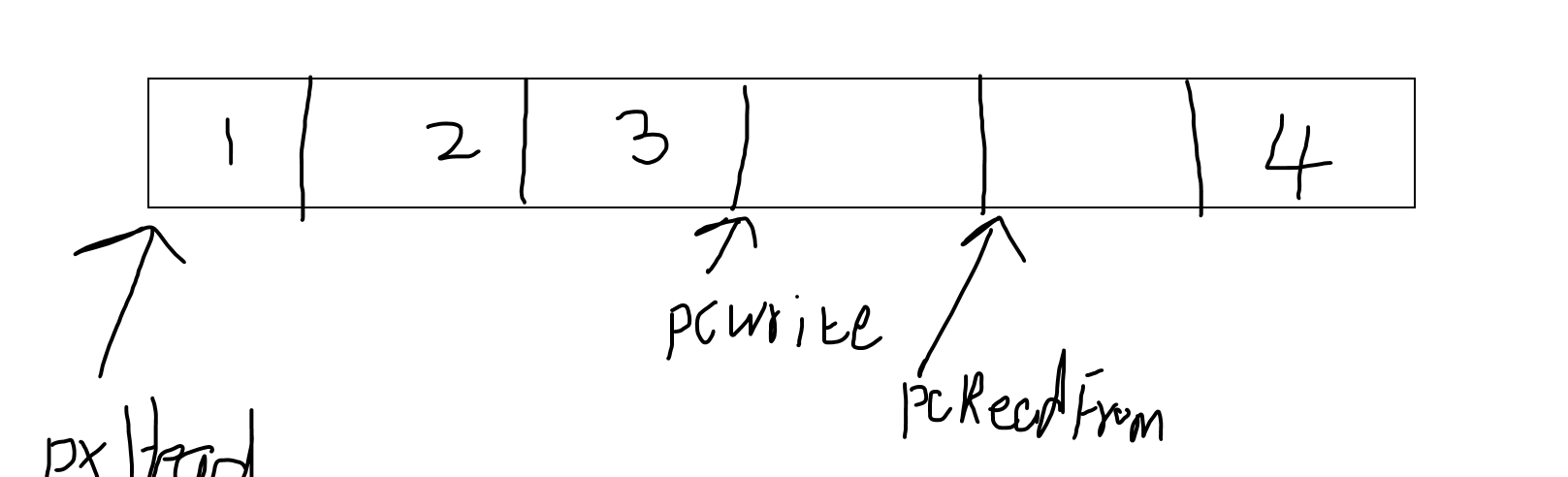

那么假如说我写完123，之后，4我想写在头部，对于这个队列来说，最左边是头部，但是如果我用头部写入的方式，写到最左边的话，那就会覆盖“1”这个数据，正常是没有覆盖功能的，那其实这个时候，他会将4这个数据，写到最右边，同时pcReadFrom=pcReadFrom-item_size，

因为pcReadFrom=pcReadFrom+item_size,每次读的时候，都会执行这个，所以他其实会先读出4.也就说这个FIFO，先入先出，对于正常尾部插入，是可以说时间上先写入的先读出，但是如果是头部插入，虽然从时间他是最晚插入的，但是读的时候，他始终都是先读出头部。

队列先进先出指的是头部先出

对于这些读队列/写队列，都有一个共同参数，堵塞等待时间

/* 等同于xQueueSendToBack
* 往队列尾部写入数据，如果没有空间，阻塞时间为xTicksToWait
*/
BaseType_t xQueueSend(
QueueHandle_t xQueue,
const void *pvItemToQueue,这些函数用到的参数是类似的，统一说明如下：
TickType_t xTicksToWait
);
/*
* 往队列尾部写入数据，如果没有空间，阻塞时间为xTicksToWait
*/
BaseType_t xQueueSendToBack(
QueueHandle_t xQueue,
const void *pvItemToQueue,
TickType_t xTicksToWait
);
/*
* 往队列头部写入数据，如果没有空间，阻塞时间为xTicksToWait
*/
BaseType_t xQueueSendToFront(
QueueHandle_t xQueue,
const void *pvItemToQueue,
TickType_t xTicksToWait
)
BaseType_t xQueueReceive( QueueHandle_t xQueue,
void * const pvBuffer,
TickType_t xTicksToWait );

xTicksToWait 一共可以给三个参数，

• 0，比如对于写队列，如果数据满了，那就直接返回那个写队列的函数，就是这一行写队列代码执行完了，然后执行那个任务的下一行代码

• 0~portMAX_DELAY，就是这个任务他会进入堵塞状态，然后等待一个给定的时间，如果时间到了队列仍然是满的，他再返回函数，然后执行那个任务的下一行代码

• portMAX_DELAY，这个是死等，要一直等到，有机会写入队列，不写入数据不结束堵塞状态。

  读同理

  同时可能会有多个任务在写入队列，那么假如他们都进入了堵塞状态，当可以写入时，谁先写入，按照以下原则

  • 优先级高的先写入

  • 如果优先级相同，等待时间长的先写入。

2.队列的使用实例

2.1使用队列实现同步

在昨天学习中，是通过全局变量来实现同步，那么今天用队列来实现，还是任务1，任务2两个函数，任务1写队列，任务2读队列，在任务1还没有写入队列的时候，也就是队列是空的，那么任务2他就会进入堵塞状态，这样不会占用cpu的时间，这个时候来看一下，任务1同样是执行一个简单的计数，需要多久能执行完。

代码：

static int sum = 0;
static int flagcalend = 0;
static int flaguartuesd = 0;
QueueHandle_t xQueuehandle;
void TaskFunction_1(void *param)

{
	volatile int i = 0;

	while (1)
	{
		for (i = 0; i < 10000000; i++)
		{
			sum++;
		}
		xQueueSend(xQueuehandle, &sum, portMAX_DELAY);
        sum=1;
		// flagcalend = 1;
		// printf("1");
		// vTaskDelete(NULL);
	}
}

void TaskFunction_2(void *param)
{
	int val;
	while (1)
	{
		flagcalend=0;
		xQueueReceive(xQueuehandle, &val, portMAX_DELAY);
		flagcalend=1;

		printf("%d\r\n", val);
	}
}

void TaskGenricFunction(void *param)
{
	while (1)
	{
		if (flaguartuesd == 0)
		{
			flaguartuesd = 1;
			printf("%s\r\n", (char *)param);
			flaguartuesd = 0;
			vTaskDelay(1);
		}
	}
}
int main(void)
{
	TaskHandle_t xHandleTask1; // 任务1的句柄
#ifdef DEBUG
	debug();
#endif

	prvSetupHardware();
	printf("hello,world\r\n");
	xQueuehandle = xQueueCreate(2, sizeof(int));
	if (xQueuehandle == NULL)
	{
		printf("create queue failed\r\n");
	}
	xTaskCreate(TaskFunction_1, "task1", 100, NULL, 1, &xHandleTask1);
	xTaskCreate(TaskFunction_2, "task2", 100, NULL, 1, NULL);

	// xTaskCreate(TaskGenricFunction, "task4", 100, "task4 is running", 1, NULL);
	// xTaskCreate(TaskGenricFunction, "task5", 100, "task5 is running", 1, NULL);

	/* Start the scheduler. */
	vTaskStartScheduler();

	/* Will only get here if there was not enough heap space to create the
	idle task. */
	return 0;
}

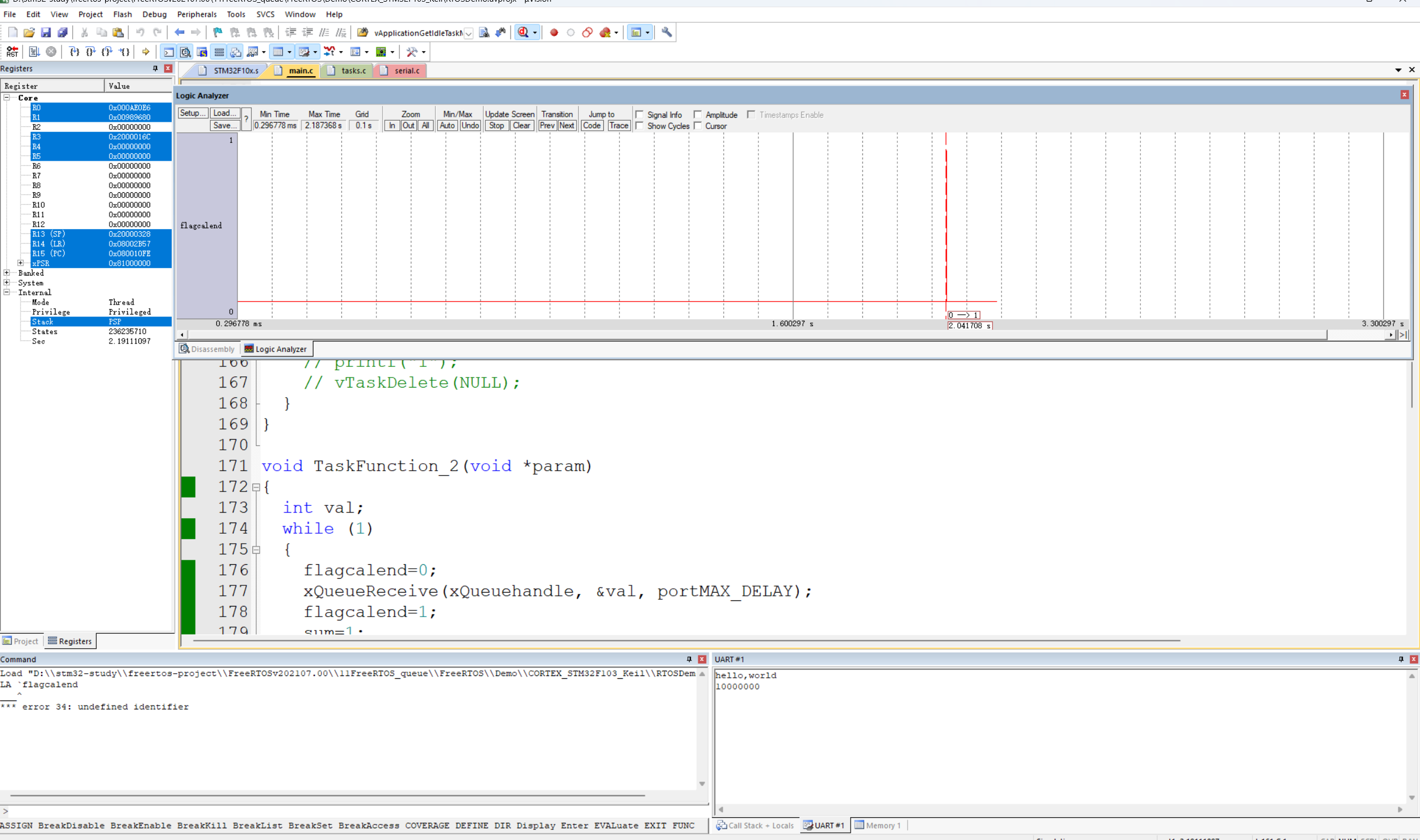

可以看到，任务2堵塞等待的时间大概为2s，也就是任务1计数记了2秒，和只运行任务1结果一样，说明任务2没有占用cpu资源，而且我们读队列的时候，是根据sum的地址将sum的值传了进去，我们后面将sum值改变了，但是val，并没有变，这个其实就相当于直接赋值，还有第二种方式是根据地址赋值，那如果sum改了，队列中的值也会改。

2.2队列实现互斥

同样也是昨天的例子，任务4和任务5抢占一个串口，那么我们可以实现一个串口锁函数，使得只能有一个任务在使用，也就是互斥。

他可以通过队列来实现，我们可以随便创建一个队列，并给他写入一个数据，当我们比如任务4，需要打印时，我们调用锁串口函数；内部其实就是读队列，然后占用串口打印，在这个打印的过程中，这个队列已经没数据了，如果再来一个任务，他使用串口前也要调用这个函数，因为队列是空的，所以他需要进入堵塞状态。然后上一个打印完之后，再把队列写入一个数据，也可以叫解锁，那么那个堵塞状态的任务就会回到ready状态。

主要的代码：

QueueHandle_t xQueueUARThandle;
int InitiUARTLock(void)
{
	int val ;
	xQueueUARThandle = xQueueCreate(1, sizeof(int));
	if (xQueueUARThandle == NULL)
	{
		printf("create UART lock queue failed\r\n");
		return -1;// 创建队列失败
	}
	xQueueSend(xQueueUARThandle, &val, portMAX_DELAY);// 初始化锁，发送一个数据表示锁为空闲
	return 0;
}
void UART_Lock(void)
{
	int val;
	// 获取锁，接收一个数据表示锁被占用
	xQueueReceive(xQueueUARThandle, &val, portMAX_DELAY);
}
void UART_Unlock(void)
{
	int val ;
	// 释放锁，发送一个数据表示锁为空闲
	xQueueSend(xQueueUARThandle, &val, portMAX_DELAY);
}
void TaskGenricFunction(void *param)
{
	while (1)
	{
		UART_Lock();// 获取UART锁
		printf("%s\r\n", (char *)param);
		UART_Unlock();// 释放UART锁
		vTaskDelay(1);//必不可少
	}
}

注意，这个延迟还是不能丢，如果没有这个延迟，那么就会出现只有5打印的情况就没有4打印，解释和之前那个差不多，因为计算5用完了解锁之后，此时4返回了ready状态，但由于时间片轮转，5还在running，又再一次关锁了

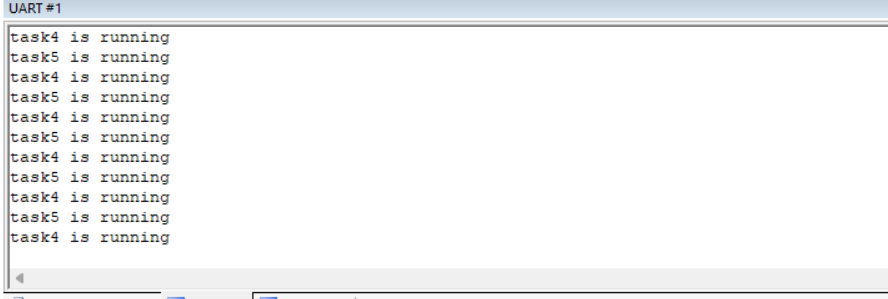

可以看到正确的实现了互斥。

2.3队列的其他使用

这个队列还可以有以下两种用途：

• 分辨数据源

  在向队列中写入数据时，除了一个单个数字，也可以写入一个结构体

  struct {

  int id；

  int data；

  }

  将结构体写入队列，然后读取时也是读取队列。

  在这看书时，突然发现书上定义结构体的时候，没有结构体名，我查阅了一下资料，发现确实可以不加名，这个被称为匿名结构体。但是有两个要点

  1. 如果就是struc{

  ......

  }val,

  就必须直接定义一个变量，而且以后没办法用struct来定义新变量

  1. 也可以通过typedf来配合使用

  typedf struct{

  }val，

  那么这个结构体类型就被重命名为了val，我们就可以用val来定义新变量

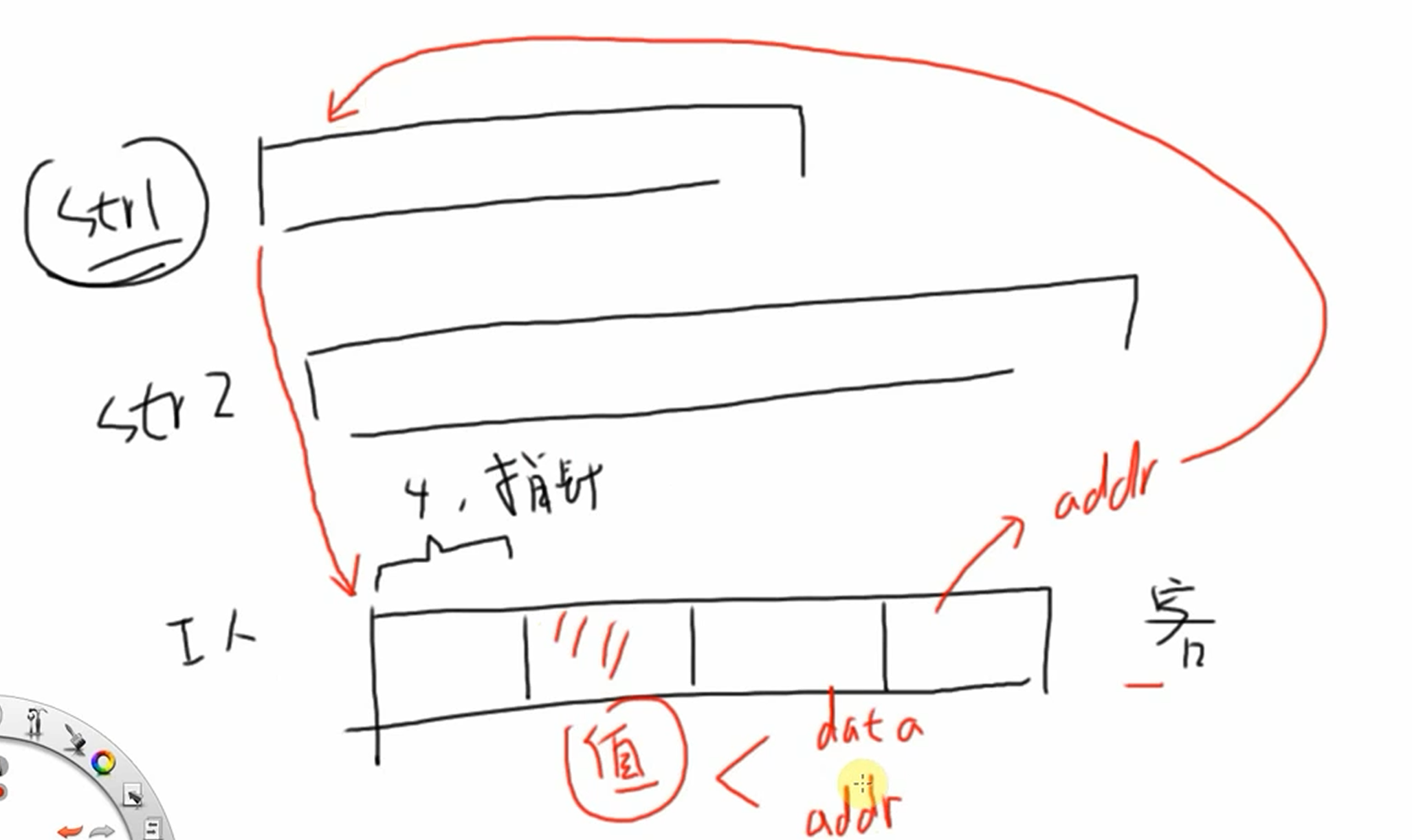

• 传输大块数据

  如果数据量很大的时候，我们再一个个的传入队列，再一个个读出队列，会显得效率很低。因此我们可以传入地址，队列中的数据当然可以直接传数据，但是对于很多数据的时候，我们可以传入地址

  比如 char【100】；有这么多数据，我们可以将这个地址传进去

  然后在读的时候，我们就读出来了这部分数据的地址，然后就直接来访问这部分数据，效率更高，但是这个缺点就是，如果我们将数据改了，我们访问到的数也会更改，对比前面实验，前面就算传入之后数据改了，队列中的数据不变，读出来的也不变。需要注意这一点。

3.队列集和邮箱（queue sets）

第12个程序

吐槽一下：韦东山老师至今还没有将队列集的内容放在pdf中，所以只能按照视频的思路，简单学习一下。

队列集主要是为了应对多个队列的问题，比如我们有多个输入设备，mouse、touch_screen、keyboard，每一个都对应一个队列，而这些队列，因为都是作为输入数据，我们需要同时检测，因此就可以用队列集。

队列集的长度=队列1的长度+队列2的长度+...（包含几个队列就加几个）

然后我们需要通过一个实验来体会一下，一共有两个任务和两个队列，这两个任务分别向两个队列中写数据，然后创建一个队列集，让这两个队列的handle和队列集产生关联，再来一个任务，来读取队列集中的数据,

代码：

QueueHandle_t xQueueHandle1;
QueueHandle_t xQueueHandle2;
QueueSetHandle_t xQueueSethandle;
void TaskFunction_1(void *param)
{
	int i=0;
	while (1)
	{
		xQueueSend(xQueueHandle1, &i, portMAX_DELAY);
		i++;
		vTaskDelay(10);
	}
}

void TaskFunction_2(void *param)
{
	int i=0;
	while (1)
	{
		xQueueSend(xQueueHandle2, &i, portMAX_DELAY);
		i--;
		vTaskDelay(20);
	}
}

void TaskFunction_3(void *param)
{
	QueueSetMemberHandle_t xQueueSetMemberhandle;
	int val=0;
	while (1)
	{
		/*1.读队列集，看哪个队列集有数据,对于队列集同样，如果两个队列都没数据，那么这个任务会进入堵塞状态*/
        xQueueSetMemberhandle=xQueueSelectFromSet(xQueueSethandle,portMAX_DELAY);//返回的handle是有数据的那一个队列
		/*2.读数据*/
		xQueueReceive(xQueueSetMemberhandle,&val,0);
		printf("val=%d\r\n",val);
	}
}
int main(void)
{
	TaskHandle_t xHandleTask1; // 任务1的句柄
#ifdef DEBUG
	debug();
#endif

	prvSetupHardware();
	printf("hello,world\r\n");
	/*1.创建两个队列*/
	xQueueHandle1=xQueueCreate(2,sizeof(int));
	if(xQueueHandle1==NULL)
	{
		printf("create queue1 failed\r\n");
	}
	xQueueHandle2=xQueueCreate(2,sizeof(int));
	if(xQueueHandle2==NULL)
	{
		printf("create queue2 failed\r\n");
	}
	/*2.创建队列集*/
	xQueueSethandle=xQueueCreateSet(4);
	if(xQueueSethandle==NULL)
	{
		printf("create queueset failed\r\n");
	}

	/*3.将两个队列的handle和队列集建立联系*/
	xQueueAddToSet(xQueueHandle1,xQueueSethandle);
	xQueueAddToSet(xQueueHandle2,xQueueSethandle);
	/*4.创建三个任务*/

	xTaskCreate(TaskFunction_1, "task1", 100, NULL, 1, &xHandleTask1);
	xTaskCreate(TaskFunction_2, "task2", 100, NULL, 1, NULL);
	xTaskCreate(TaskFunction_3, "task3", 100, NULL, 1, NULL);
	/* Start the scheduler. */
	vTaskStartScheduler();

	/* Will only get here if there was not enough heap space to create the
	idle task. */
	return 0;
}

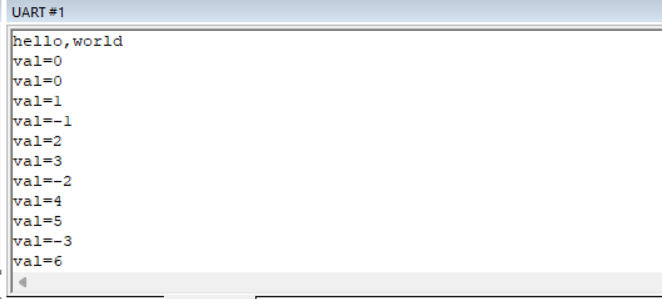

现象：

注意：xQueueSend，在向队列中写数据时，同时他也会向队列集中写入数据，在队列中写一次就也在队列集中写一次。

读数据同理

邮箱：freertos中的邮箱也可以叫橱窗

• 它是一个队列，队列长度只有1

• 写邮箱：新数据覆盖旧数据，在任务中使用xQueueOverwrite() ，在中断中使用xQueueOverwriteFromISR() 。既然是覆盖，那么无论邮箱中是否有数据，这些函数总能成功写入数据。

• 读邮箱：读数据时，数据不会被移除；在任务中使用xQueuePeek() ，在中断中使用xQueuePeekFromISR() 。这意味着，第一次调用时会因为无数据而阻塞，一旦曾经写入数据，以后读邮箱时总能成功。
