第一章(绪论)
填空题如下:
- 以光信号或电信号传输信息的系统称为通信系统
- 天线收到高频信号经过高频小信号放大器,混频器,中频放大器,检波器后,送入低频放大器的输入端。
答:注意:这里的中频放大器作用大致是将混频器输出的中频信号进行放大,以便进行后续的解调和其他处理。(老师有提一嘴,大家可以注意)*这题必考!!!
判断题如下:
- 发送设备和接收设备的末级一般都采用功率放大器。(正确的)
答:值得注意:这有助于提升系统的性能并确保信号传输的稳定性和可靠性。
- 高频电子线路的最大特点是工作频率高和非线性。(正确的)、
答:这个是毋庸置疑的,高频顾名思义工作在高频率,使得波长短,能量集中,非线性一定也是对的,因为二极管、晶体管什么的都是非线性元件
第二章(高频电路基础)
填空题如下:

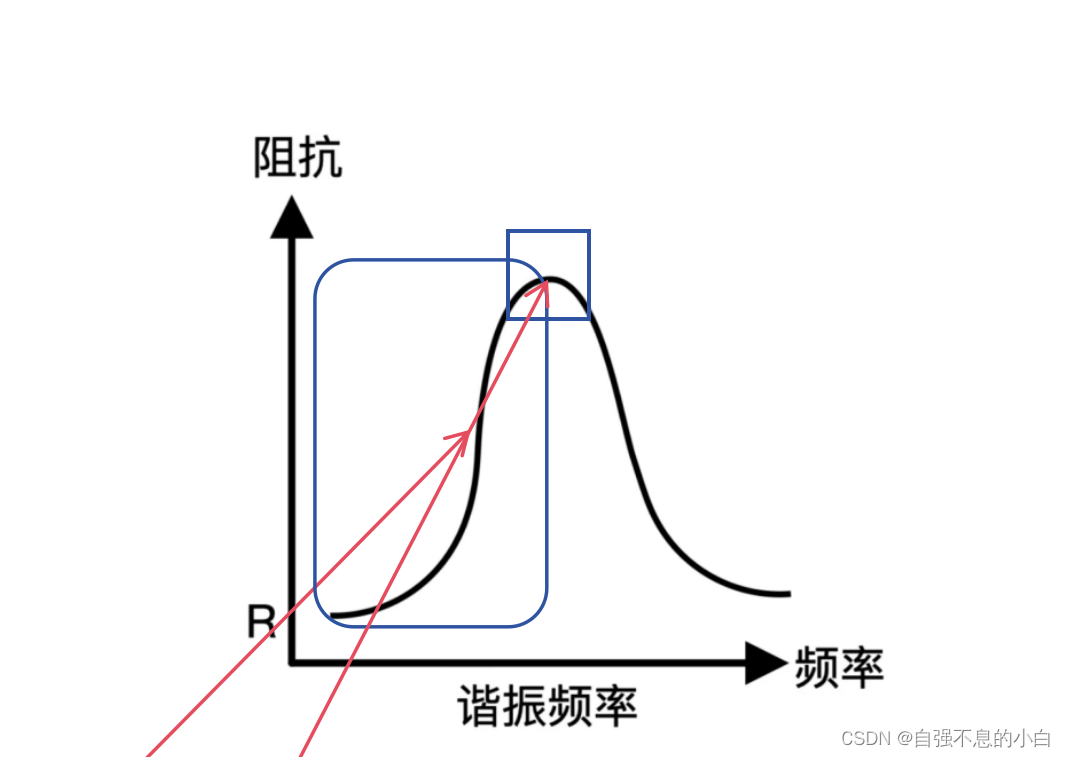

- LC的并联回路的特性:大家只要记住“登坎上山”,什么意思呢,就是如下图
“坎”对应这“感”(也就是感性),蓝色框框的部分,此时的LC电路呈感性;
这一点的电阻是最大的(纯阻,记住这个电路的频率就是称为谐振频率,也就是f = 1/(2π*LC))。那顾名思义,另一半则是呈容性。那接下来,我将以题目带大家体验一下:
- LC并联谐振路在谐振点时,电阻最大,且为纯阻,当工作的频率低于谐振频率时,此时电路呈感性,大于谐振频率时,电路呈容性。
- LC谐振回路的Q(品质因素)下降,则通频带变宽,选择性变差
答:根据
, 通频带变宽了,则选择性变差。
插一嘴,通频带越窄,选择性越好。矩阵系数越接近1,越好
- 对于小信号调谐放大器,当LC调谐回路的电容减小时,谐振频率变大,品质因素降低。
答:下面这个两个公式,非常重要
,
,
为了大家简单理解,这里的P无这里大家直接理解为电容和电感的量,P有指的是电路中的电阻,因此,当LC调谐回路的电容减小时,根据公式,中心频率(也就是谐振频率)变会增大,因为电容的量减小了,那么根据公式,得知Q的值会随之减小。这样应该就很简单了吧!
- 常用的固体滤波器由晶体滤波器、陶瓷滤波器、声表滤波器组成。(硬背)
判断题如下:
- 矩阵系数K0.1越接近1,谐振回路的选择性越好(正确的)(硬记)
- 单调谐回路的矩形系数是一个定值,与回路的Q值和谐振频率无关(正确的)
答:根据公式
,大家还记得上面我写的同频带公式嘛,这里Q和f0都别抵消了,所以无关
- 调谐放大器的通频带只与回路的有载品质因数有关(错误的)
答:根据通频带公式,显而易得。不仅仅与Q有关,Q是一个重要的因素,同时也和输入匹配网络的选择、放大器电路的增益、输出匹配网络的选择等因素决定的。
- 调谐放大器的通频带与回路的有载品质因素和调谐频率有关。(正确的)
答:与上一题同理,同学们,到这里是不是觉得高频也没有很难啦
简答题如下:
- 什么是接收机的灵敏度
接收机的灵敏度是表征其接收微弱信号能力的重要参数,受到多种因素的影响,
接收机灵敏度定义了接收机能够正确地把有用信号拿出来的最小信号接收功率。
它代表了为保持接收机正常工作的最小可接收信号强度。
- 什么是噪声系数
噪声系数是用来衡量电路或系统内部噪声大小的一个量度。
噪声系数(N)的计算公式为:N = 输入端信噪比 / 输出端信噪比。
//这里的信噪比是指信号功率与噪声功率的比值。
噪声系数的单位常用“dB”来表示。
越大噪声系数说明环境越恶劣
信噪比越大越好
- 集中选频放大器是怎么样组成和选频的(可以参考书上p64页)
集中选频放大器通过滤波器和放大器的组合,实现了对特定频率范围内信号的集中放大和滤波处理。
- 简答集中选频放大器的工作原理
①信号输入 ②预处理 ③信号放大 ④输出 ⑤选频特性 ⑥分类
集中选频放大器通过滤波器选择特定频率的信号,再利用放大器对信号进行放大,实现了对特定频率信号的集中放大和滤波处理。这种放大器在通信、雷达、音频处理等领域有着广泛的应用。
第四章(高功率放大器)
重在背诵,各种类型什么的
填空题如下:
- 谐振功率放大器根据动态工作点是否进入饱和区而分为欠压、临界、过压。
想要大致了解的同学可以看这里:
欠压:当Ucemin(集电极最小电压)大于Uces(晶体管饱和电压)时,放大器处于欠压状态。晶体管的工作范围主要在放大区和截止区。ic(集电极电流)为尖顶余弦脉冲。在需要线性放大的电路中,谐振功率放大器可以工作在欠压状态。
临界:当Ucemin等于Uces时,放大器处于临界状态谐振功率放大器在用作功放时,通常工作于临界状态,以获取较高的效率。ic仍然为尖顶脉冲,
过压:当Ucemin小于Uces时,放大器处于过压状态。ic随uce(集电极与发射极之间的电压)的变化而变化,形成双顶脉冲。谐振功率放大器可用作限幅电路。
- 根据丙类功放在发射机中所处的不同位置,选用L和C组成L形,π形,或者T形网络,来实现输入、级等耦合、输出的三种滤波和抗阻匹配(滤波匹配网络)。
- 谐振功率放大器集电极馈电路有串联馈电和并联馈电两种形式。
- 带宽功率放大器负载不再采用(LC谐振回路),而是通过(传输线变压器)的耦合,进行阻抗变换。
判断题如下:
- 在谐振功率放大器的输出回路中,匹配网络的作用确实是将天线负载转换为放大器所要求的最佳负载电阻。(正确的)
值得一提的是:匹配网络起到的作用是:抗阻匹配、优化传输、谐振频率调整。
- 某丙类谐振功率放大器原工作于过压工作状态,现希望它工作于临界状态,可以减少电源电压VCC(错)
值得一提的是:增大是对的
第五章 填空题如下:
- 反馈型振荡器是由选频网络和放大器组成的具有选频能力的正反馈系统。
需要关注的是:反馈形LC振荡器一般由放大器A、正反馈网络F、选频网络和稳幅环节组成。
- 正弦波振荡器的类型根据选频回路所用的元件不同分为RC振荡器、LC振荡器、晶体振荡器。
判断题如下:
1. 在串联型晶体振荡器中,晶体作为电感接在反馈之路中。(错误的)
原因:串联型晶体振荡器中晶体并不是作为电感接在反馈之路中,而是作为短路元件接在反馈支路中。
2.串联型晶体振荡器中的晶体是作为短路元件接在反馈支路中。(正确的)
这里值得一提的是:是并联型的晶体振荡器起到了等效电感的作用
3.压控振荡器中的变容二极管必须工作在正偏压状态。(错误的)
原因:这里的“必须”是错的,其工作状态本身是完全可以根据第三方的需求是设计,在实际电路中。反而是二者相结合的效果最好。
简答题如下:
- 分析并联晶体振荡器中石英品体在电路中起什么作用?其振荡器的振荡频率是多少? 串联晶体振荡器中石英品体在电路中起什么作用?其振荡器的振荡频率是多少?
答:其实上面几题都讲过了,串联晶体振荡器主要是起短路线作用,其主要是为了稳定振荡频率、提高振荡器性能。并联晶体振荡器主要是起等效电感作用,选频作用;二者的振荡频率都取决于具体的振荡频率取决于石英晶体的尺寸、形状、切割方式以及电路的设计。(晶体起振频率)
- 判断振荡器是否振荡画交流图的原则有哪些?
答:个人记忆是这样,简称“一地一开三短路”,电源接地,电阻开路,三类电容短路(这里的电路通常指的是滤波电容
,耦合电容,旁路电容,这些电容的容性比晶体振荡器中电容的容性大很多,正常来说前者是uF,后者是pF,其实本质上为什么是电容是短路,其实大家学过模电中,我们不是有画过交变电路图嘛,在交流电路中,可以根据电容电感的抗性公式得到,电容短路,电感开路)
- 为什么要对电容三点式振荡器进行改进?
答:由于存在不稳定的极间电容Cie,Coe,使得振荡频率稳定度较差,一般为10的负三次方量级。
第六章
填空题如下:
1.调幅波分为普通调幅波、双边带调幅波(DSB-AM),单边带调幅波(SSB-AM)的三种形式。其实还有一种是残留边带调幅(VSB)
2.振幅调制是用低频调制信号去改变高频载波振幅的过程,而从已调信号中还原出原调制信号的过程称为振幅解调。
3.包络检波器检波时由于负载选择及放电电容选择不合适可能会产生幅度失真和相位失真。(惰性失真 和 负峰切割失真)
4.同步检波器可用于普通调幅波、双边带调幅波和单边频信号的解调。
判断题如下:
- 调幅信号调制的过程是通过非线性搬移调制信号的频谱来实现的,因此一般可以采用非线性器件来实现。(错误)
是线性搬移
2.同步检波器只能解调双边频调幅波。(错误的,上文已经提到)
简答题如下:
- 画图说明同步检波器完成DSB和SSB信号的解调过程。
详细可参考CSDN三种振幅调制AM、DSB、SSB_am-dsb调制-CSDN博客
2.通信上为什么采用双边频发射?
信号完整性:
双边频发射保留了完整的调制信号信息,包括载波和上下两个边带,这有助于在接收端更完整地恢复原始信号。
带宽和功率利用:
虽然双边频发射相比单边频发射(只传输一个边带)在带宽利用上效率较低,但在某些应用中,为了获得更高的信号质量和稳定性,牺牲部分带宽是值得的。
此外,双边频发射的功率利用率虽然相对较低,但在某些通信场景下,其信号强度足以满足通信需求。
系统成本:
在某些情况下,采用双边频发射的通信系统成本可能更低,因为不需要额外的单边带滤波器或其他复杂设备来实现单边频发射。
第七章
选择题如下:
- 产生调频信号的主要方法有直接调频和间接调频。
- 在模拟通信系统中,角度调制用于频谱的非线性搬移电路,它是用低频信号调制信号去控制高频载波信号的频率或相位,实现频率的非线性搬移。
判断题如下:
- 角度调制的信号频谱是原调制信号频谱在频率轴上的非线性平移。(正确的)
- 比例鉴频器兼有限幅和鉴频功能。(正确的)
简答题如下:
- 如何进行间接调频

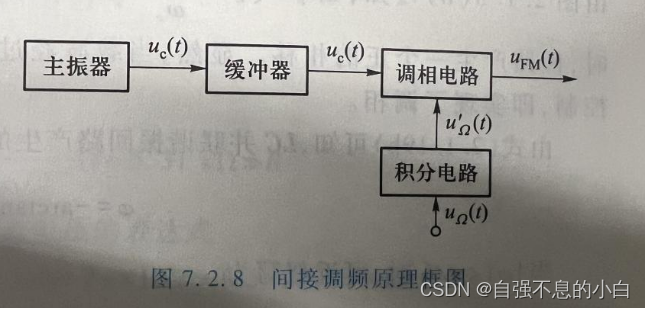

答:间接调频是一种基于频率变化的调制技术,通过调制、混频和滤波等步骤实现频谱的搬移和信息的传输,实现步骤有积分器、调相、倍频器。
- 如何对调频波进行解调?

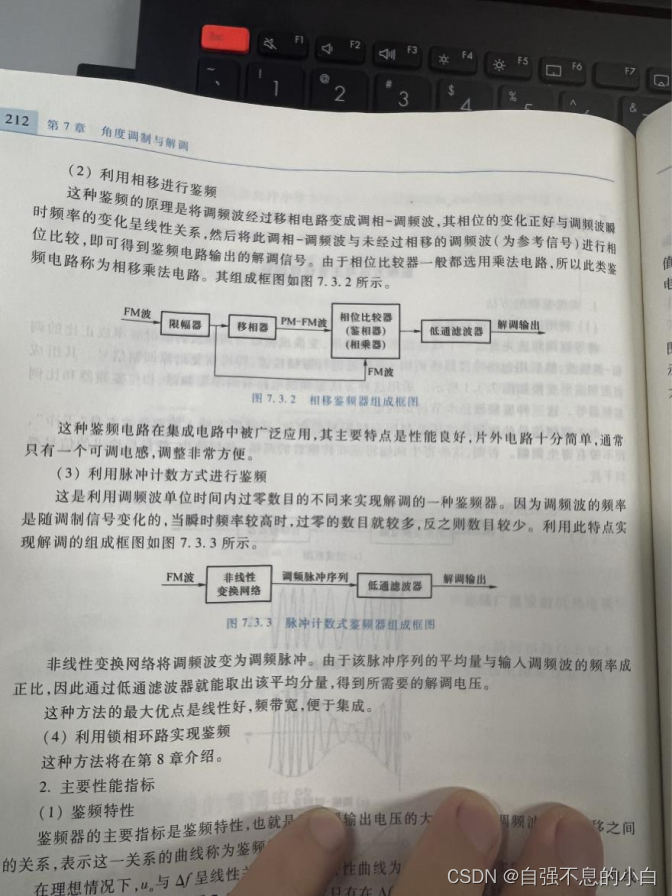

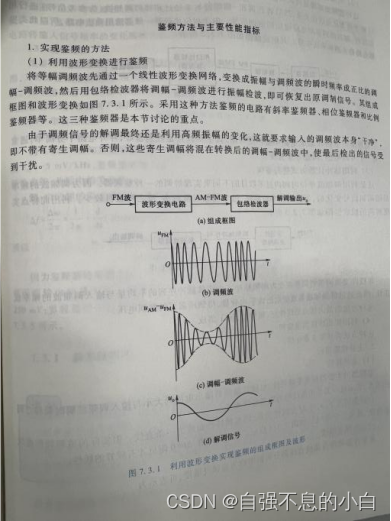

答:①首先对什么调频进行分析:对调频信号的解调叫鉴频,相应的电路叫鉴频器。它的任务就是尽可能不失真地实现频率-电压的转换。常用的鉴频器有斜率鉴频器、相位鉴频器和比例鉴频器。鉴频电路的主要性能指标是鉴频特性。它是指鉴频器输出电压与输入调频波频移之间的关系。②有四种方法(书本p211-212):
第八章
填空题如下;
- 自动频率控制电路可由鉴频器、低通滤波器、和压控振荡器三部分组成。
- 自动增益控制电路广泛用于各种电子设备中,它的基本作用是减少因各种因素引起系统输出信号电平的变化。
判断题如下:
1.AFC电路的被控制量是频率,而受控对象是鉴频器。(错误的)
原因:受控对象是压控振荡器
2.AGC电路主要用于接收机中,受控对象是压控振荡器。(错误的)
原因:受控对象是增益放大器
第九章
填空题如下:
1.调幅发射机主要由主振器、高频放大器、低频放大器、振幅调制器和高功率放大器组成。
