高频电子线路复习笔记（2）——高频电路基础

作者：BerenCamlost

1 LC谐振电路

1.1 串并联谐振回路

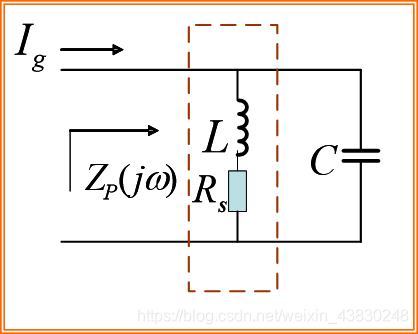

1.1.1 并联谐振回路

• 阻抗：
  $$Z_p(j\omega )=\frac{V_0(j\omega )}{I_g(j\omega )}$$

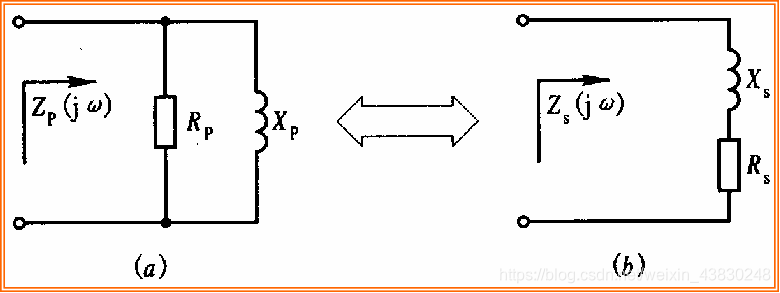

• 这个电路还可以等效成：

• 在基于保持其等效阻抗和Ｑ值不变的情况下，满足如下关系：
  $$Rp\approx Q^{2}Rs；Xp\approx Xs$$

1.1.2 串联谐振回路

• 其阻抗和并联谐振回路正好互为倒数，为：
  $$Z_p(j\omega )=\frac{I_o(j\omega )}{V_g(j\omega )}$$

1.2 谐振角频率ωo

1. 回路无阻尼振荡角频率：
   $${\omega }_0=\frac{1}{\sqrt{LC}}$$
2. 谐振角频率可近似为ωo

1.3 有载品质因数

1. 串联与并联回路Q值相同，可以用下列公式计算：
   $$Q=\frac{{\omega }_{0}L}{R_s}=\frac{1}{{\omega }_{0}C{R}_s}={\omega }_{0}C{R}_p=\frac{R_p}{{\omega }_{0}L}$$
2. 如果Q不考虑电容的损耗（Rs），就等于电感的固有Q

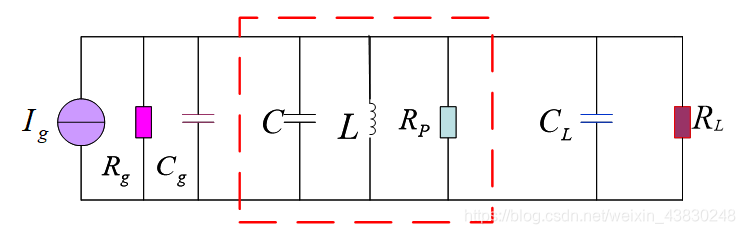

3. 在加入信号源和负载的情况下，如下图所示：

   此时得到的有载品质因数的计算公式：
   $$Q_e=\frac{R_{\Sigma }}{{\omega }_{0}L}$$
   其中：
   $$C_{\Sigma }=C_g+C+C_L，R_{\Sigma }=R_p//R_g$$
