【无标题】基于收音机高频信号的FM调制解调

涉及课堂所学知识：

①LC并联谐振电路（选频网络）

②“登坎上山”

③FM调制解调

④高频小信号放大器

⑤高频功率放大器

学习目的

了解LC谐振电路的特性，高频信号的接收和发送，高频信号的放大电路，信号的调制和解调

学习方法

结合上课老师所讲，以及上网查找资料

涉及工具

Python、matlab，simulink、java，mathtype,AxGlyph画图软件

学习内容：

对于收音机接收信号和发送信号的理解

FM调频即收音机功能，通过调整不同的频段接收不同的电站发射的广播信号。

调频是指让高频振荡的频率随着音频信号大小变化而变化。

①（书面）：

调频接收机的工作过程：接收天线将各电台的调频信号送至输入回路，经初步选台后将所需要接收的电台信号送至高频放大器进行放大，放大后的信号与本机振荡信号在混频器中进行变频，再由选频回路选出10.7MHz的差频信号送至中频放大器进行放大，然后再经限幅器限幅，削去调频波的幅度变化（或干扰）。限幅后的中频信号送至鉴频器解调出音频信号。最后经低频电压、功率放大推动喇叭发出声音。我国规定调频收音机中频为10. 7MHz。载波调制频段采用国际标准波段88~108MHz。

②（自我感悟）

在空气中，有各种各样的电台信号，它们的频率都不一样，值得注意的是，若使用低频信号去发送信号，那设置天线的长度将无法实现（具体见下文1.1推导），因此要将低频信号调制成高频信号，接着电磁感应原理，这些频道会通过天线进到这些收音机的电路中。通过调节可变电容，改变LC的中心频率，可以筛选不同频率的电台，如图1所示，电路中有存在一个LC并联谐振电路，当天线接收到的无线信号频率和中心LC并联谐振频率一样时，如图2所示，根据并联中心频率阻抗性最大，因此LC电路呈现断路情况，有用信号便会通过电路流向调制电路中LC电路呈现断路情况，其他频率的信号将会流向大地。由于电台发出的信号并不是纯声音信号，这些信号高达上百万赫兹，无法让喇叭直接发声。便接着进行调制解调，将高频信号滤除，一般采用二极管滤除负向电路，再用电容过滤掉高频载带，接着变会得到低频有用电信号，不仅如此，再过滤高频信号之前，可以先通过高频小信号放大器，高频功率放大器先将信号放大，再进行滤除高频信号，最终得到低频信号（人的耳朵可以听到的声音频率在20HZ-20KHZ）。

1.1推导

由于天线的长度等于波长的四分之一，人的耳朵可以听到的声音频率在20HZ-20KHZ，根据如下公式，当接收的信号假设为1000HZ,易得出需要的天线高度L为75000米

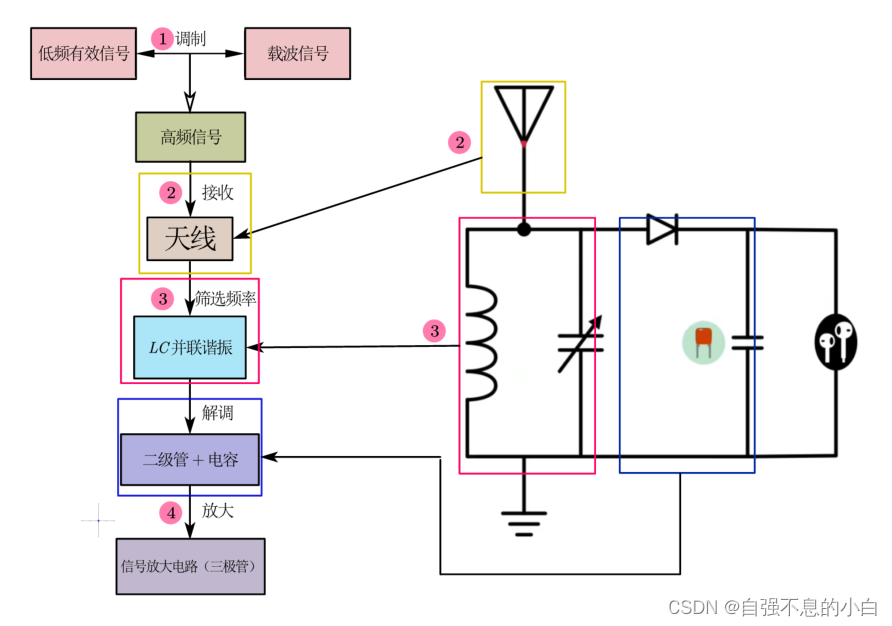

图1    信号接收和发送最简原理图

图2   “登坎上山”

图3  Simulink仿真图

具体代码、结果演示如下

（python）

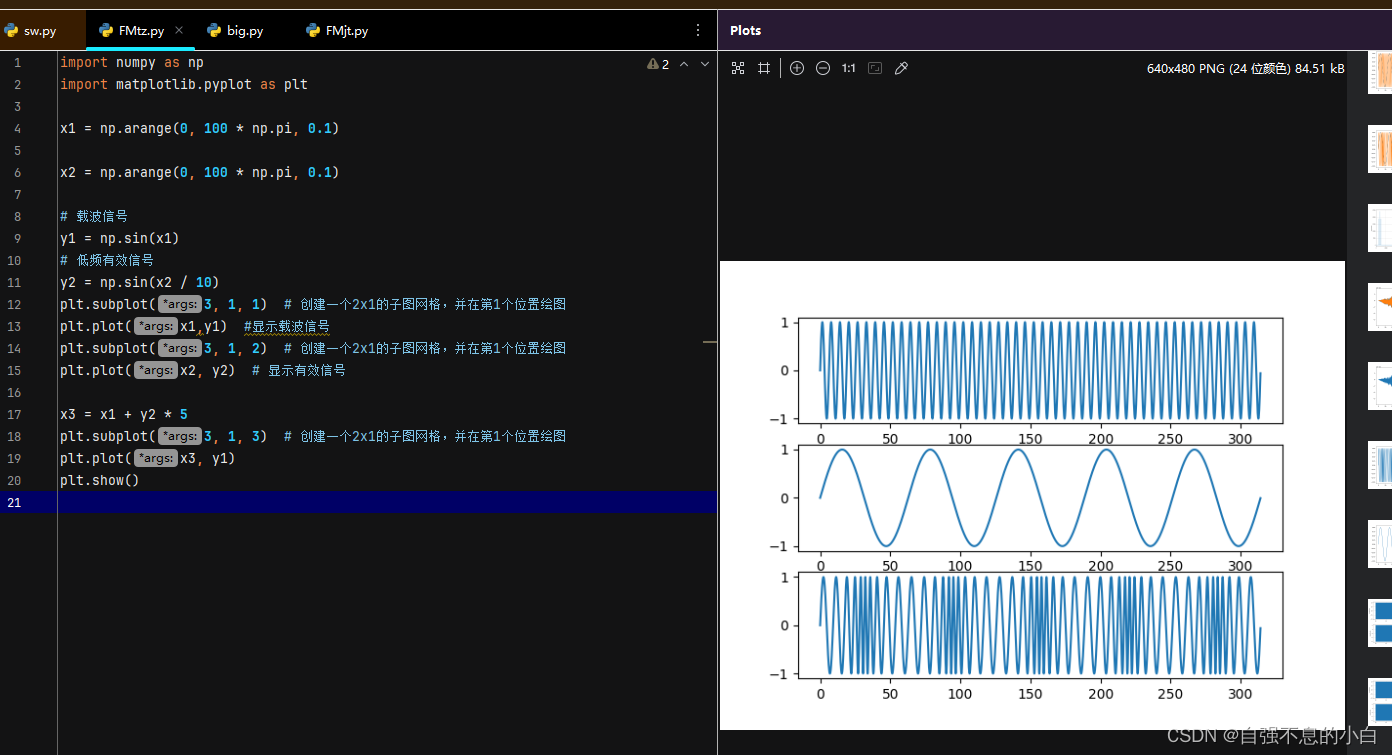

1. 低频信号调制成高频信号的过程

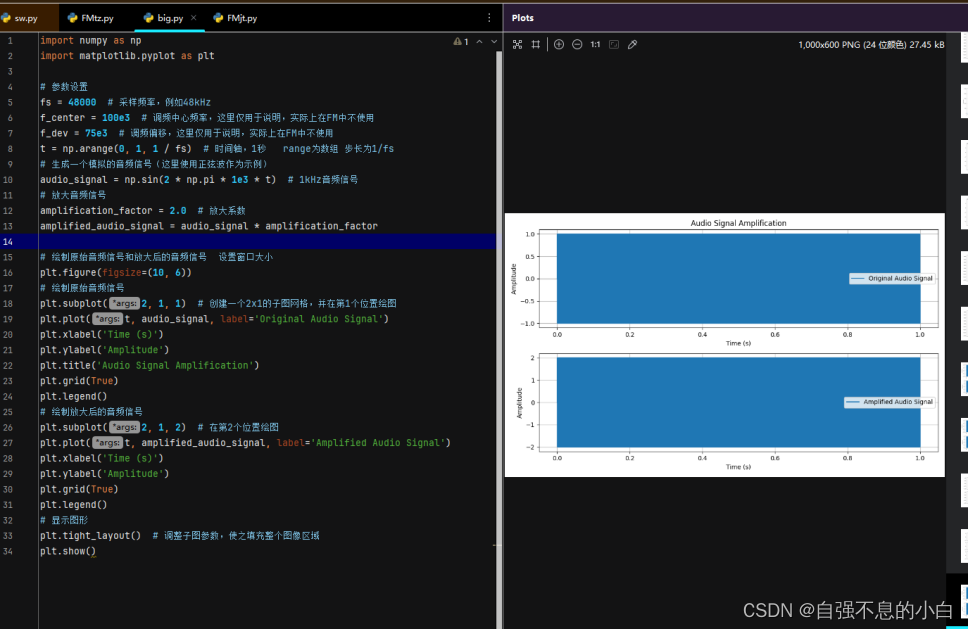

    2.音频放大前后幅度对比

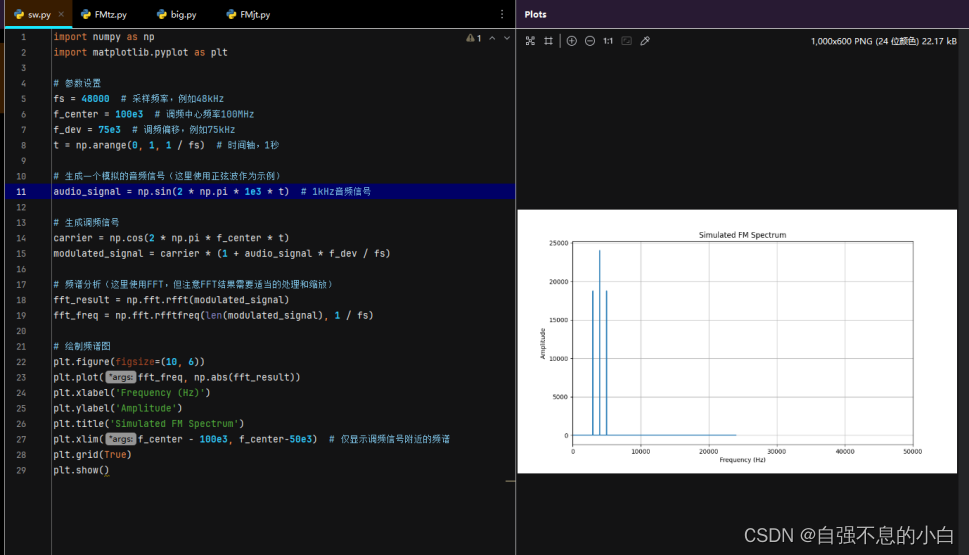

   3.对任意发出的音频进行采用分析

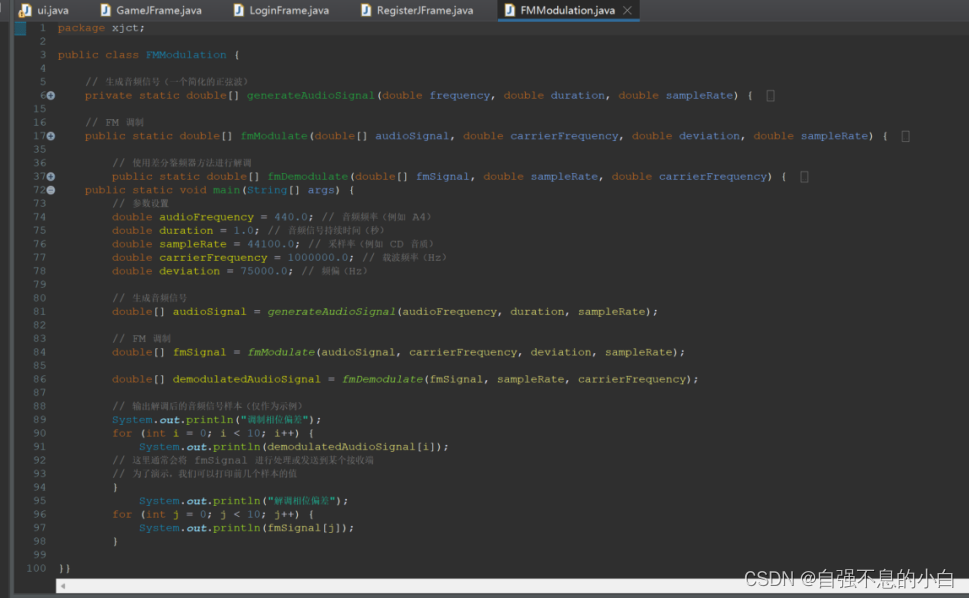

（Java）部分代码和结果展示，因为太多了

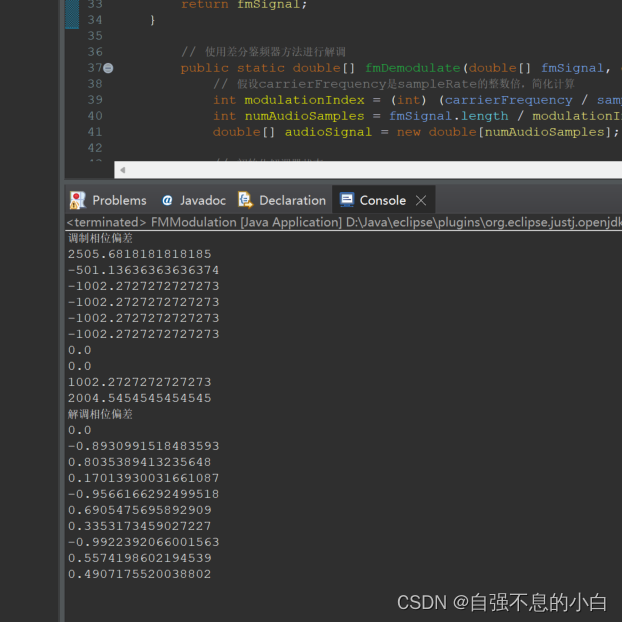

FM 调制信号在某个时间点上的幅度变化
