个人所理解的截止失真【图解法】

此篇文章对截止失真进行一个较为详细的定性分析，为个人理解，若有错误尽管指出，相互学习。

---

引言

我们都知道放大电路中，当静态工作点Q过低的时候会产生截止失真，在NPN型管中表现出的就是就是顶部失真，但是这个顶部失真具体来说又是如何出现的呢？下面就让就来层层分析一下。

注：文章会从图解法讲起，要是不想看的话可以点击目录跳过。

放大电路

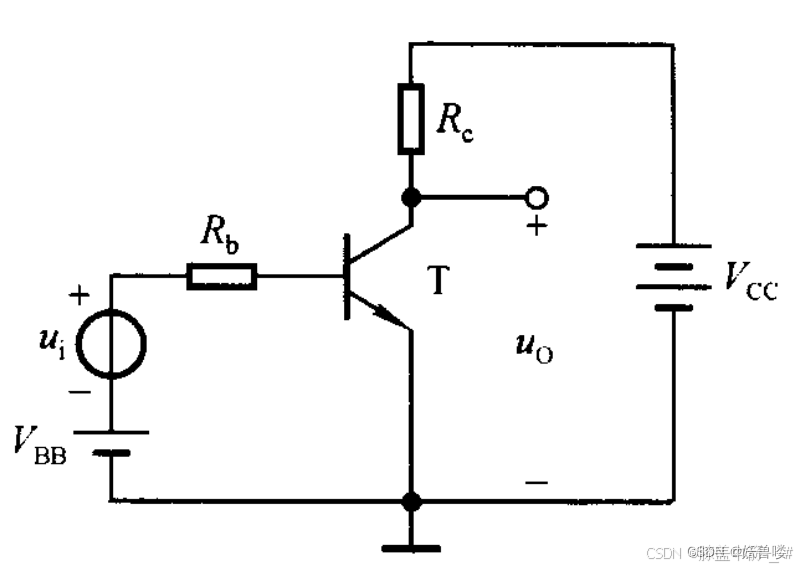

我们是要对这样一个放大电路进行分析：

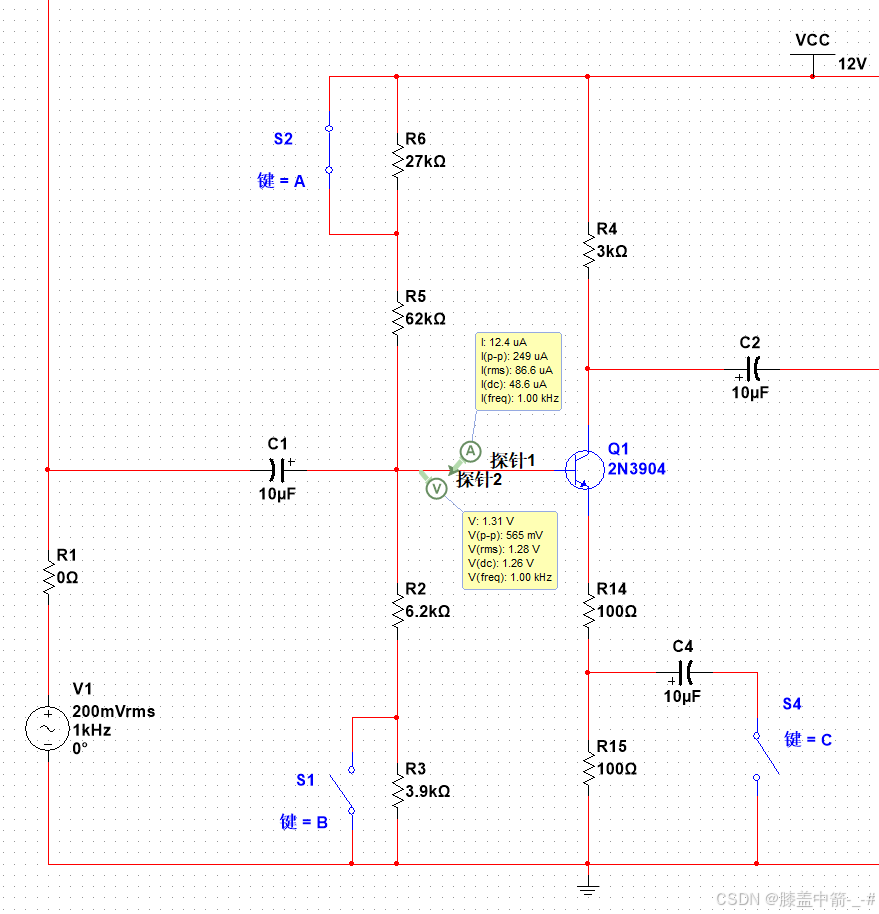

或者更加实际一点的放大电路（带有偏置电阻和反馈电阻的）：

图解法

首先我们先上图：

输入特性曲线上的静态工作点Q

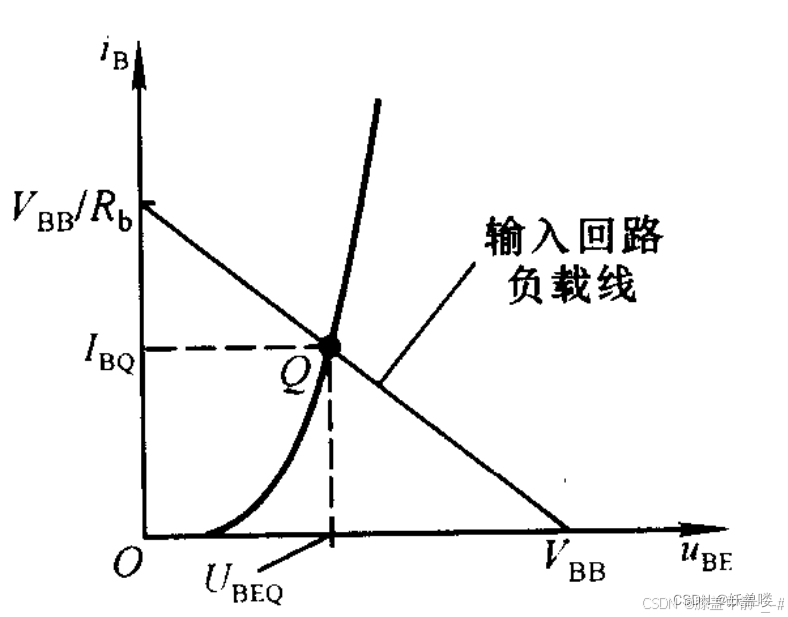

这是晶体管的输入特性曲线，我们可以在此图中确定静态工作点Q。那么该如何确定这个Q点呢？

首先我们可以看到放大电路中输入回路，对这个回路列写一个KCL，即可得到：
VBB = iB * RB + UBE

再经过化简得到：
UBE = - RB * iB + VBB
此时分别将UBE=0和iB=0代入，我们就可以在图像中作出这条直线，其与晶体管的输入特性曲线相交的那个点，就是静态工作点Q点。

Q点对应的横轴坐标即是静态时基极和发射极之间的电压UBEQ≈0.7V。
Q点对应的竖轴坐标即是静态时基极的电流IBQ。

输出特性曲线上的静态工作点Q

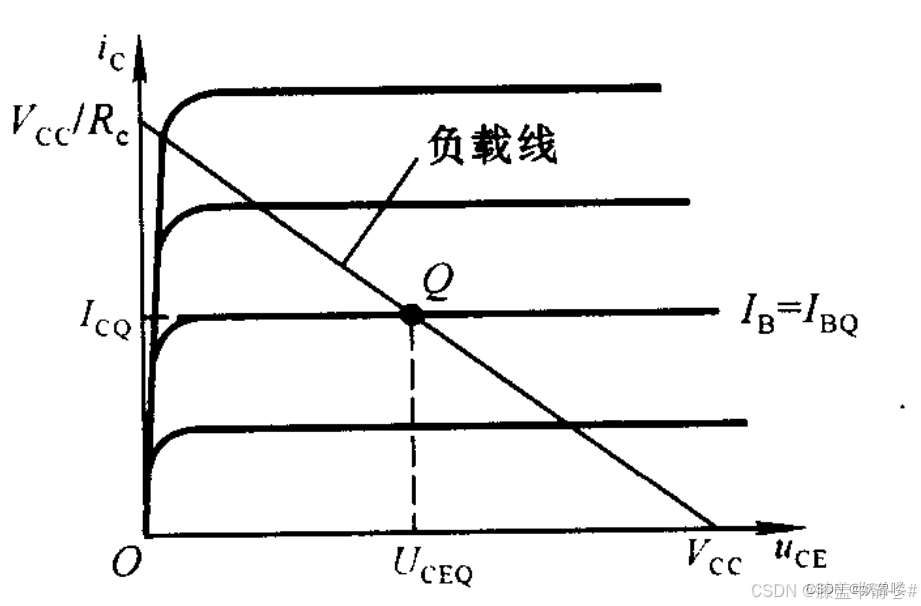

这是晶体管的输出特性曲线。

如同上面推导，也是对输出回路列写一个KVL方程，得到：
Vcc = ic * Rc + UCEQ

经过化简得到：
UCEQ = - Rc * ic + Vcc
此时分别将UCEQ =0和iB=0代入，我们就可以在图像中作出这条直线，其与晶体管的输出特性曲线相交的点，都是静态工作点Q点，至于是哪一条输出特性曲线上的点，因为输出特性曲线每一根线都对应着一个基极输入电流IB，所以就可以通过基极输入的电流IB的大小来判断Q点到底在哪。

Q点对应的横轴坐标即是静态时集电极和发射极之间的电压UCE。
Q点对应的竖轴坐标即是静态时集电极的电流ICQ。

放大电阻的截止失真

上面讲完了放大电路的图解法，想必大家应该对放大电路输入输出特性曲线中静态工作点Q的确定应该有一些概念了吧（还不是很了解的话可以去看这个视频【模电速通】图解法[doge]【模电速通】图解法），接下来的失真分析就是我个人小小的理解。

截止失真详细图像

注意一下

首先明确一点，若有偏置电阻的放大电路，调节Rb的上下偏置电阻Rb12即可使Ub的大小变化，这个基极电压Ub，即可以看作电源所提供的偏置电压VBB；简化的电路图来看，Ube即可以看作小交流信号被抬高后的输入信号Ui；同样的，在简化的电路图来看，Uce也可以被看作输出的电压信号Uo。综上，Ub=VBB，Ube≈Ui，Uce≈Uo。

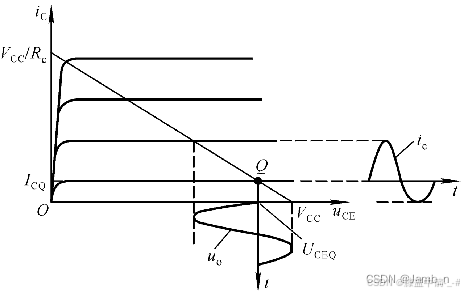

截止失真发生的过程

过程图

中间的箭头就是截止失真发生的过程，下面将详细讲述Q点左移为何会带来截止失真。

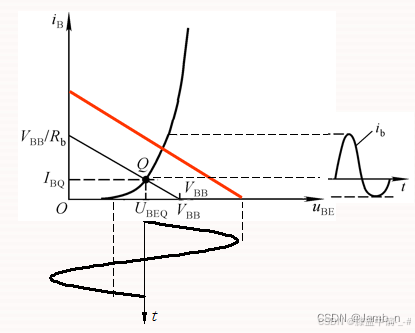

Q点左移对UBEQ的影响

调节Rb或者Rc，使得UB(VBB)减小，直线左移，同时也就导致了Q点在输入特性曲线上面向左下方移动，注意，UB(VBB)向左移动的同时，UBEQ也随之向左移动，但由于是随着UB(VBB)一起移动的，所以UBEQ还是约等于0.7V。

Q点左移对Ube的影响

Ube是在静态下UBEQ上所产生的一个直流正弦波形，以UBEQ为中心进行震荡。由于Q点的左移导致了UBEQ在图像上的左移，其所产生的Ube这个波形也向左移动了，此波形的波谷进入了截止区，于是Ube就产生了底部失真（注意：Ube≈Ui）。

Q点左移对ic的影响

1、输入特性曲线上的Q点的直线变动并不影响输出特性曲线上的Q点的直线。但是由于输入特性曲线上Q点向左下方移动了，其竖轴坐标IBQ就减小了，那么就会导致在输出特性曲线上的Q点会取到下面一根ICQ更小的曲线上面，即ICQ减小（ICQ=β*IBQ），也就会导致在ICQ上产生的ic减小。

2、或者也可以这么说，Q点左移，使得IBQ减小，使得在其基础上产生的ib就减小了，由于ic=β*ib，所以ic也减小了。

Q点左移对UCEQ的影响

通过对放大电路中集电极电阻电压的计算UCEQ=Vcc-Rc*ICQ可知，由于ICQ减小，所以UCEQ增大，向图像右边移动，所以在UCEQ上产生的Uce也会增大并且输出波形向右移动。（注意：Uce≈Uo）

最终产生截止失真

由于Ube近似为Ui，Uce近似为Uo，共射放大电路中输出和输入信号反相，故Uce和Ube反相。
上文说到，Ube产生了底部失真，因为Uce和Ube反相，则Uce(Uo)产生了截止失真（顶部）。

总结

当Q点过低时，在输入信号负半周靠近峰值的某段时间内，晶体管进入截止区，导致Uo产生顶部失真。因晶体管截止而产生的失真称为截止失真，如图所示。消除截止失真的办法是增大基极电源 VBB或减小基极电阻Rb。ib底部失真，Ube底部失真，ic底部失真，Uo顶部失真。

消除方法：要使Q点上移，VBB增大，Rb电阻减小。
