文章内容来源于【中国大学MOOC 华中科技大学通信(高频)电子线路精品公开课】,此篇文章仅作为笔记分享。
目录
自激产生的原因和条件
产生的原因

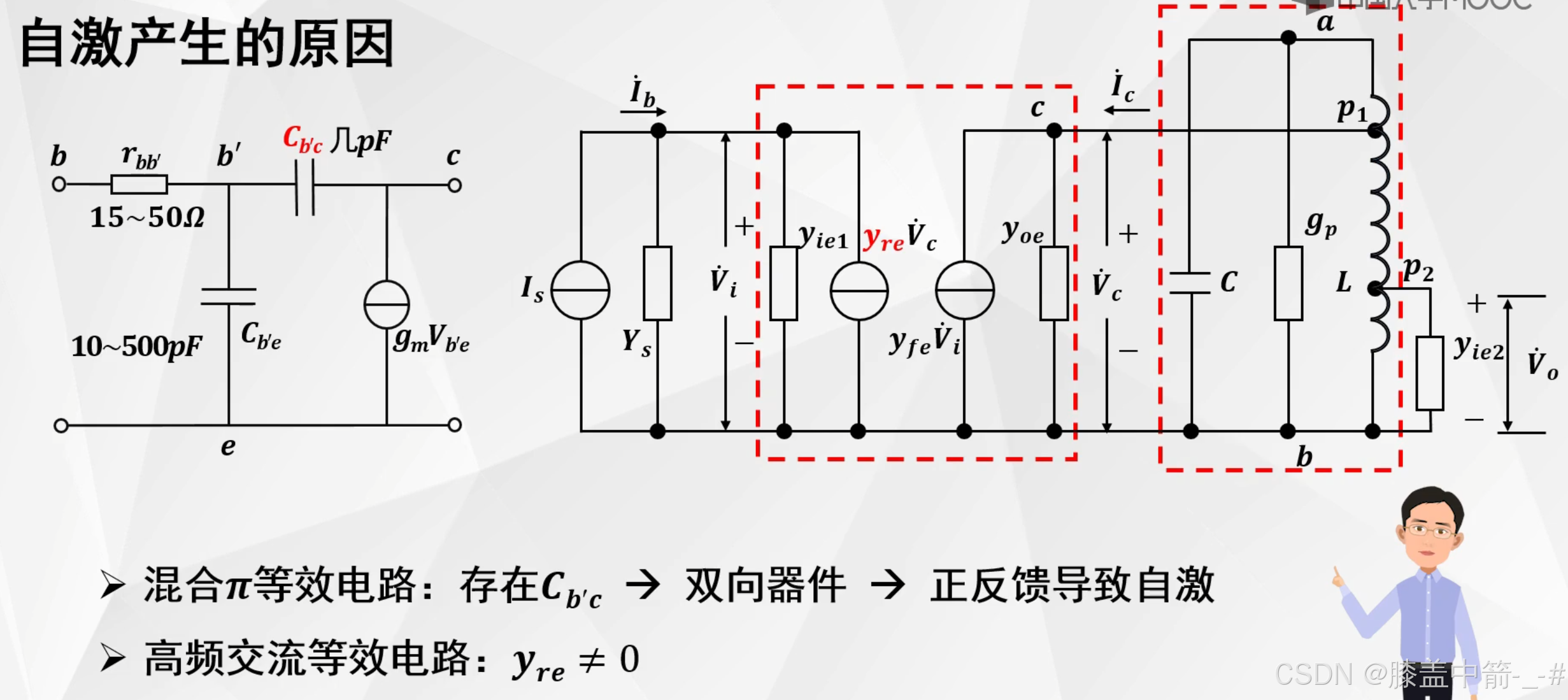

- 从晶体管混合π等效电路中可以看到,由于集电结电容Cb'c跨接在输入和输出之间,使得晶体管呈现出双向器件的特性,可能产生正反馈而造成自激。
- 从高频交流等效电路中的Y参数等效电路中可以看出,由于集电极电容的存在,使得反向传输导纳不为零,也是造成正反馈而导致自激的原因。
下面将定量解释产生自激的原因:
- 主要考虑输入导纳和信号源导纳之间的关系。

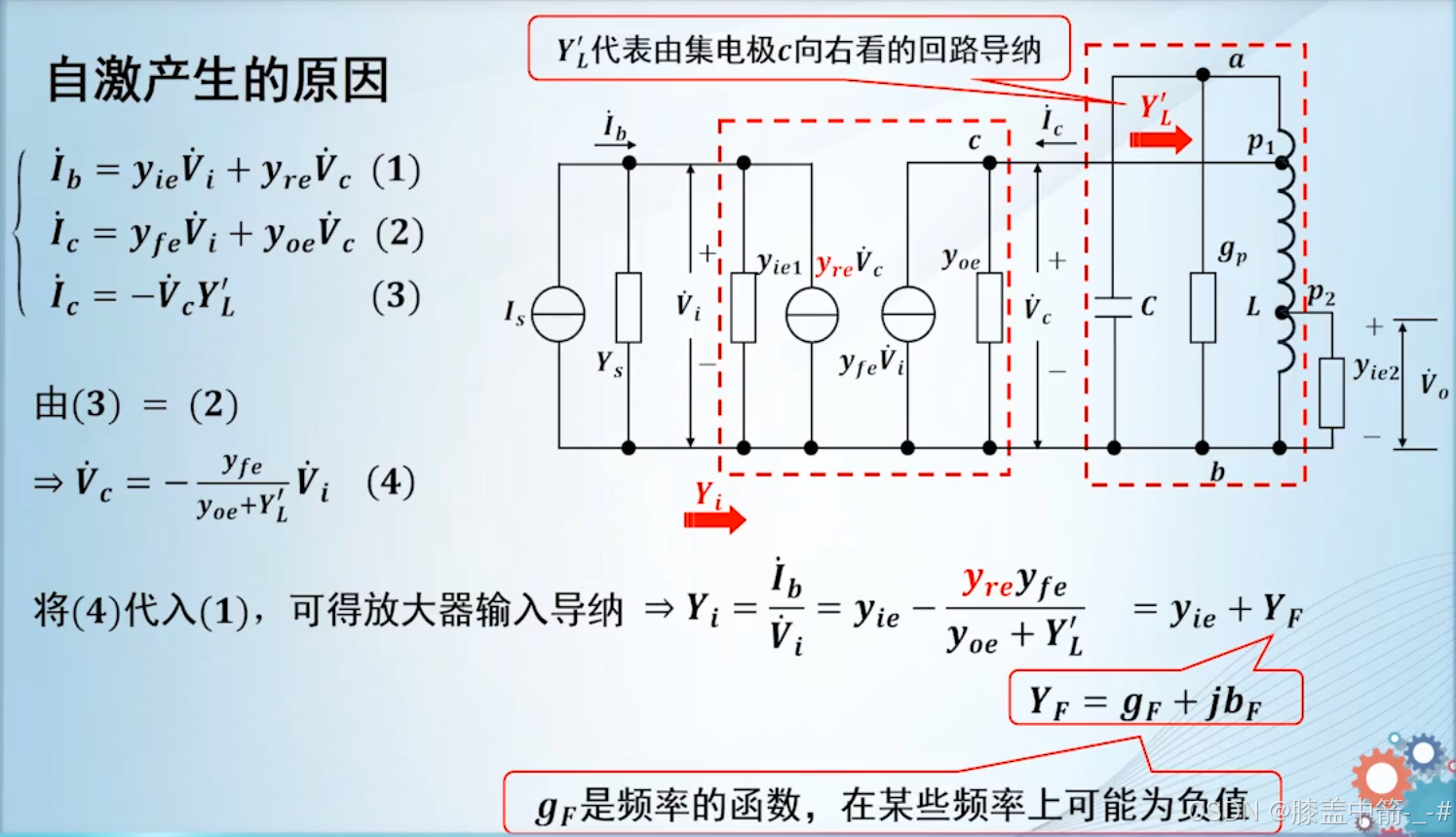

- 由(2)和(3)可以得到集电极电压和输入电压之间的关系(4),再将(4)代入(1)当中,即可得输入导纳。其中包含了两部分,yie代表着晶体管的输入导纳,第二部分为反馈导纳YF,可以将其拆分为电导和电纳,其中的电导为频率的函数,有可能为负值。

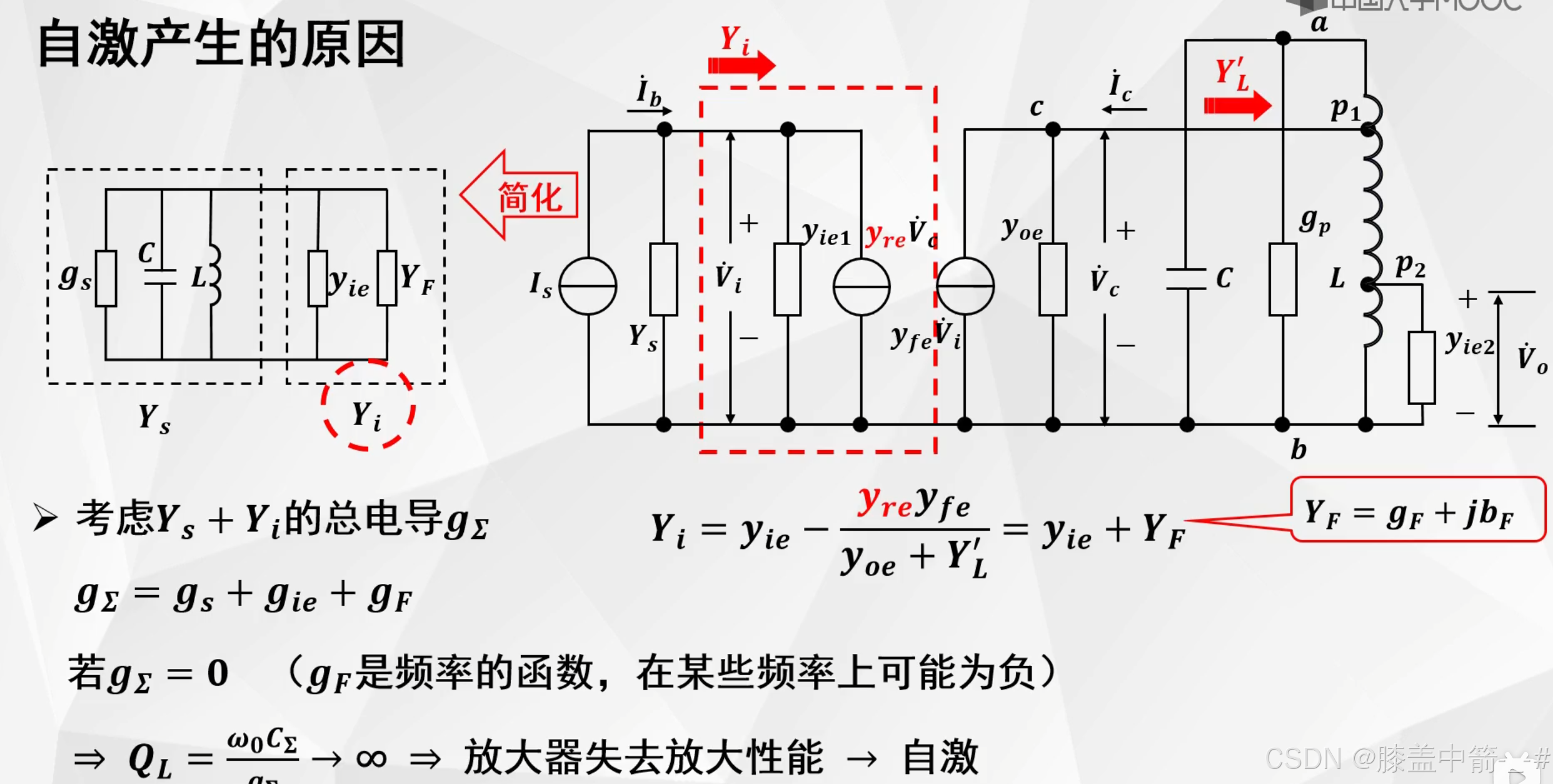

将电路图简化,考虑信号源的导纳和输入导纳:
- 主要考虑信号源的导纳Ys和输入导纳Yi相加的结果,重点考虑总电导g∑,其中总电导包含了信号源的电导、晶体管输入阻抗的电导以及反馈导纳中的gF电导,由于gf有可能为负值,故g∑有可能为零。
- 当g∑ = 0的时候,品质因素Q值将趋向于无穷大,意味着放大器失去放大性能产生了自激。
自激产生的条件

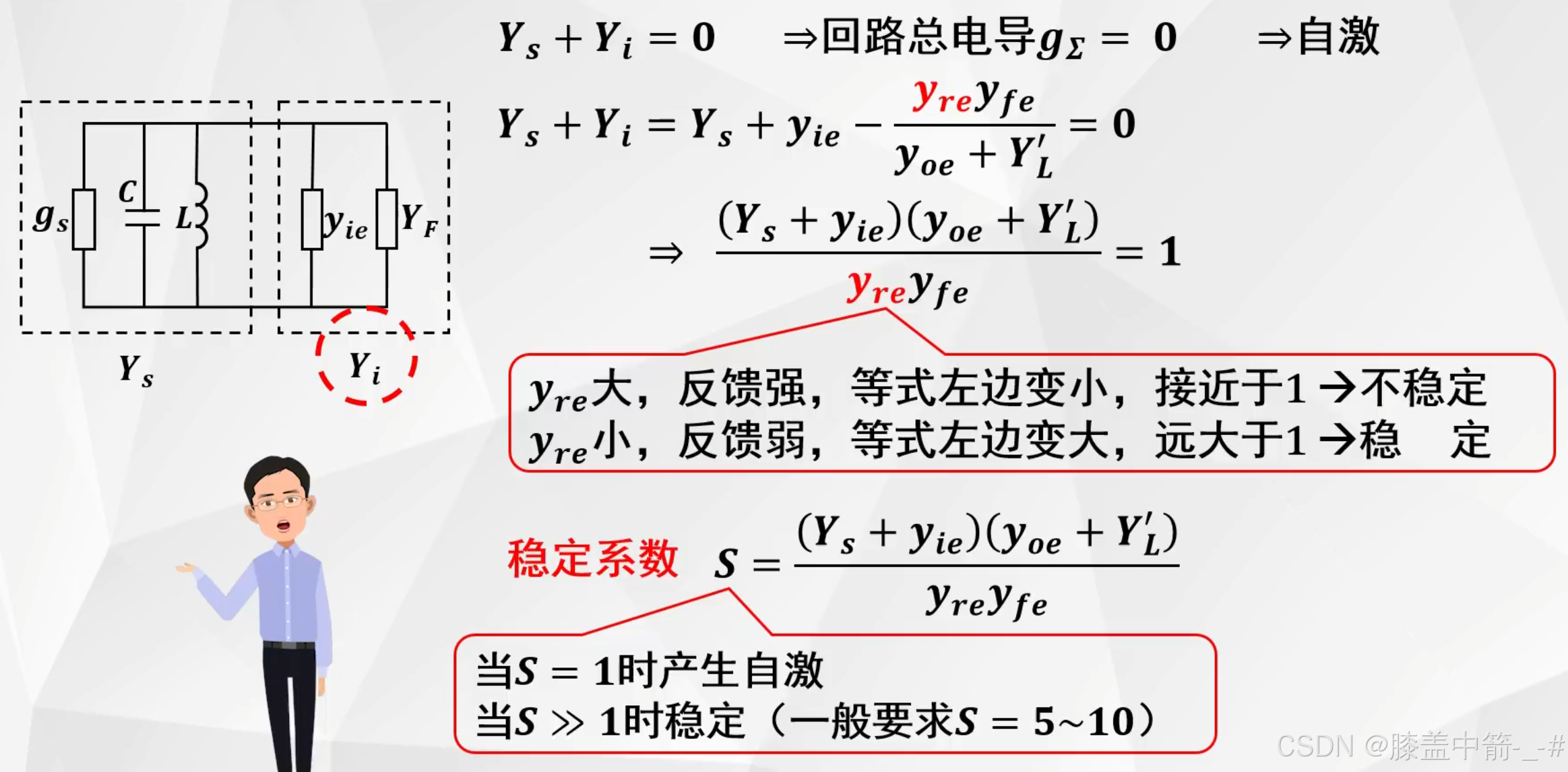

- 令Ys加上Yi等于零,总电导也就是零,意味着自激。
- 稳定系数S的数值将表征自激与否,S=1时产生自激,S在5到10之间是较为稳定的。

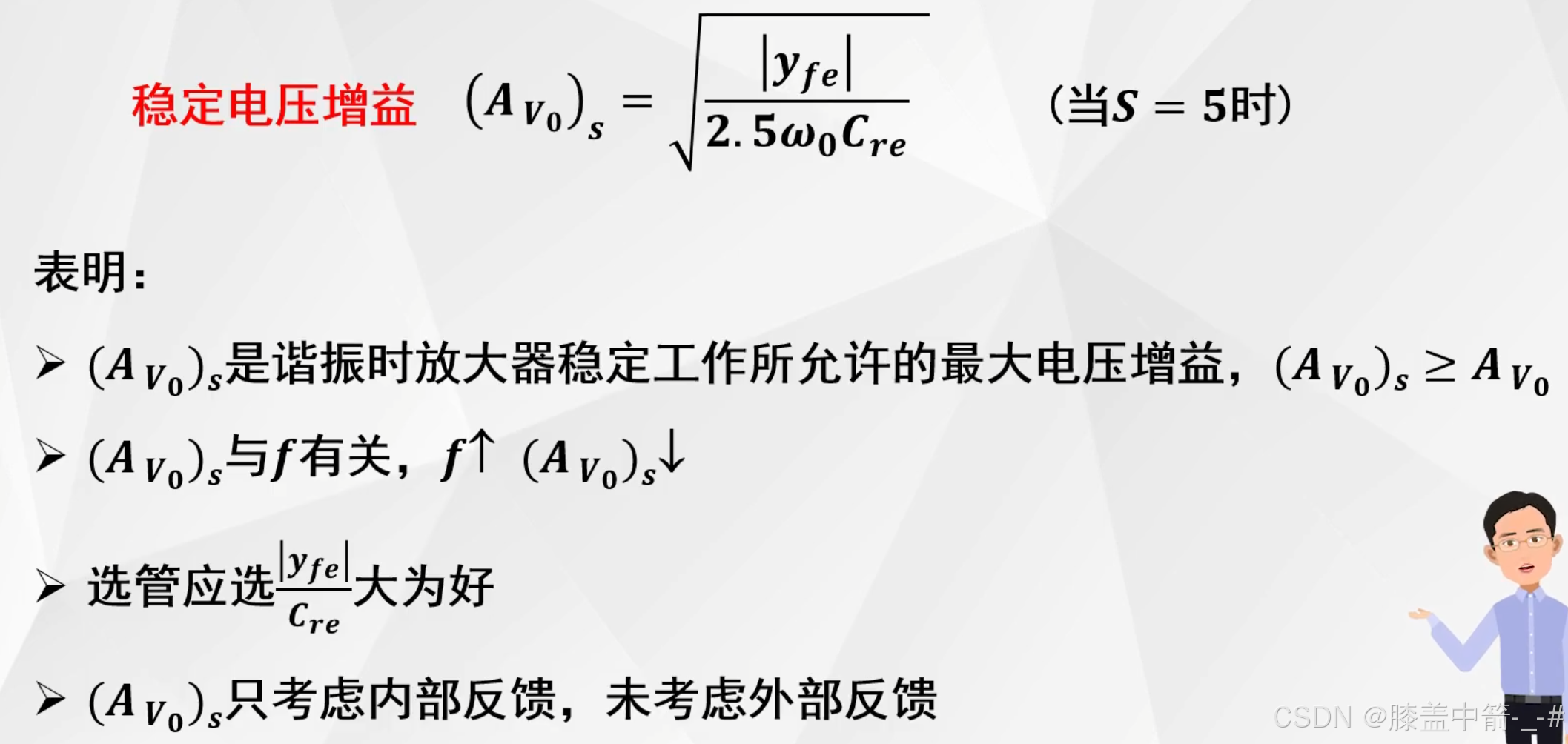

谐振电压增益Avo与稳定系数S的关系
- 一般情况下的谐振时候的放大倍数不能超过稳定时候的电压放大倍数,否则就会不稳定。
- 其次,稳定的电压增益与频率有关系,当频率越高的时候,稳定的电压增益越低。

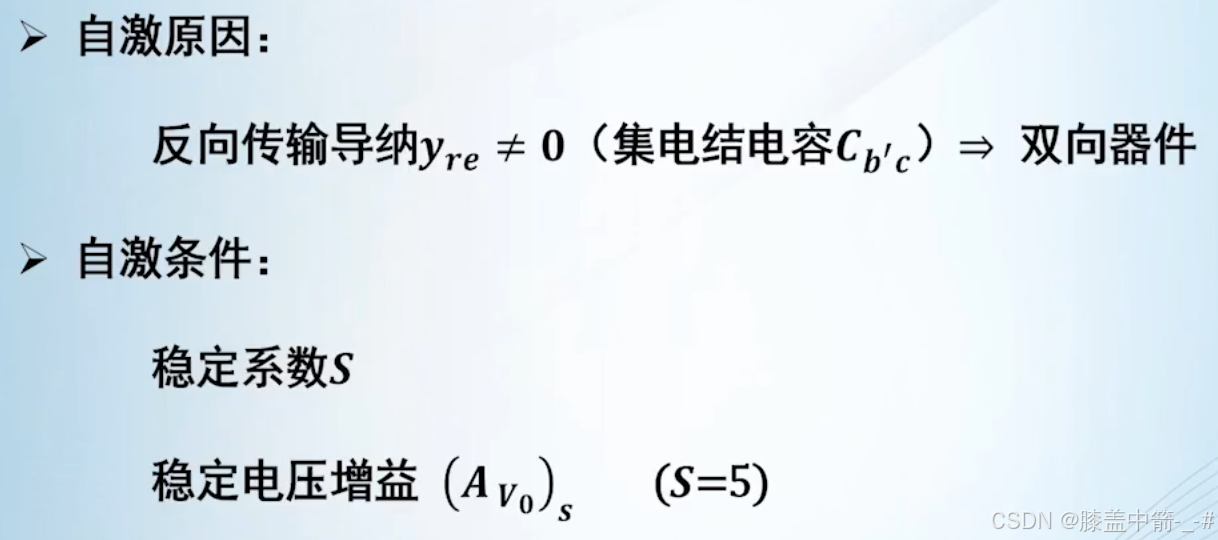

小结
主要是集电结电容的存在造成反向传输导纳不等于零,使得晶体是反向器件,产生正反馈,从而造成自激。
