示波器独立时基功能

示波器作为常用的时域测试仪器，主要用于测量时间和电压幅度两个信号参数。通常我们使用的示波器，一般有2通道或者4通道，但是由于示波器每个通道的时间刻度一样，在改变时基档位时，每个通道的时间刻度也会同步改变，这种现象对于需要同时对比分析多路信号细节的工程师来说特别不友好。

我们今天介绍的示波器具备独立时基功能，可以实现把每个通道的时基进行分离控制，例如将时基档位设置为：CH1：50ns/div，CH2：20μs/div，就可以观察两路叠加的波形信号以及周期相差较大的波形信号，非常实用便捷，下面以VGA信号为例，给大家进行说明：

VGA时序简述

VGA信号主要由行时序、场时序、时钟信号驱动，时序参数如图1所示：

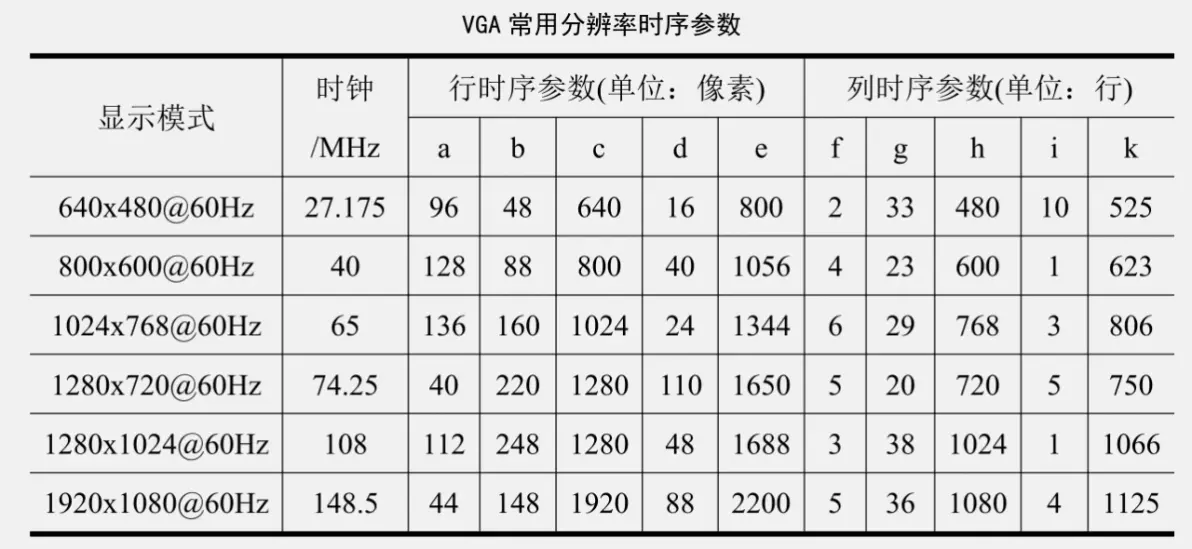

图1 VGA时序参数

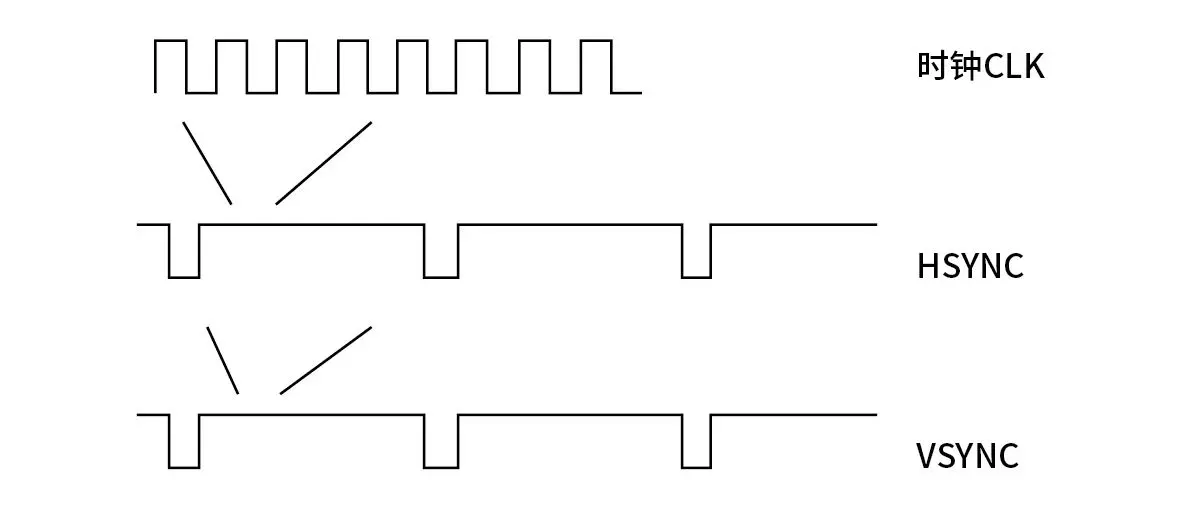

由于分辨率和刷新速率的不同，时钟频率=行最大值×列最大值×扫描频率。常用的800×600@60Hz分辨率对应于时钟CLK为40MHz，一个周期的行同步信号HSYNC中有1056个CLK，而一个周期的场同步信号中有623个行同步，可见这三个信号间的周期为几百倍的倍数关系。

使用普通示波器观察信号

使用CH1检测时钟CLK信号，CH2检测行同步信号HSYNC，CH3检测场同步信号VSYNC，在调试过程中可以发现，对于普通的示波器，我们仅仅是可以观测以上三种信号中的一种，另外两种信号是无法同时清晰显示（见图2），此外在调整信号过程中还需要反复计算时间值来不断调节时基档位，在一定程度上影响了测试效率。

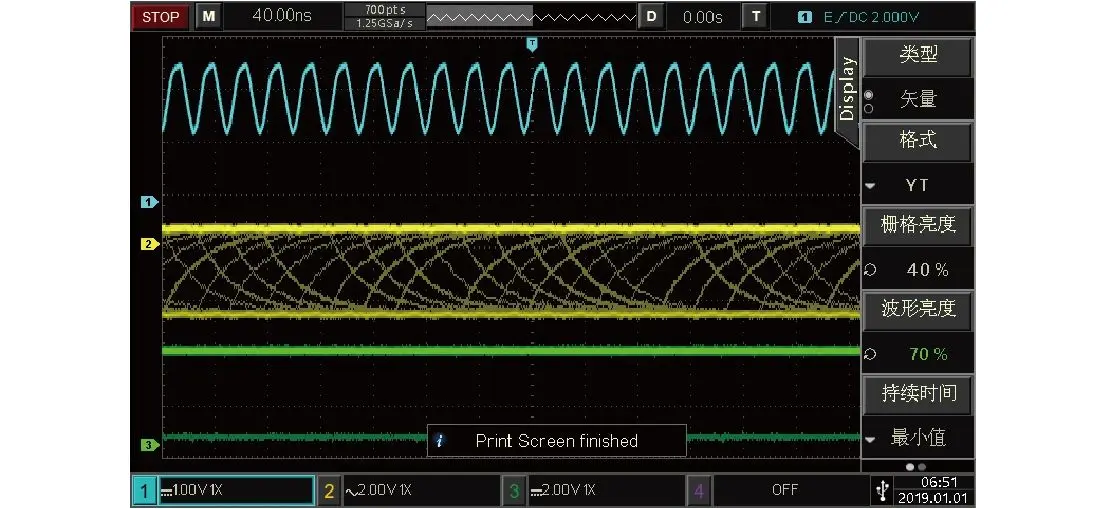

图2 观察时钟CLK

图2中可以看到，时钟信号稳定显示，行同步和场同步信号未能稳定触发。

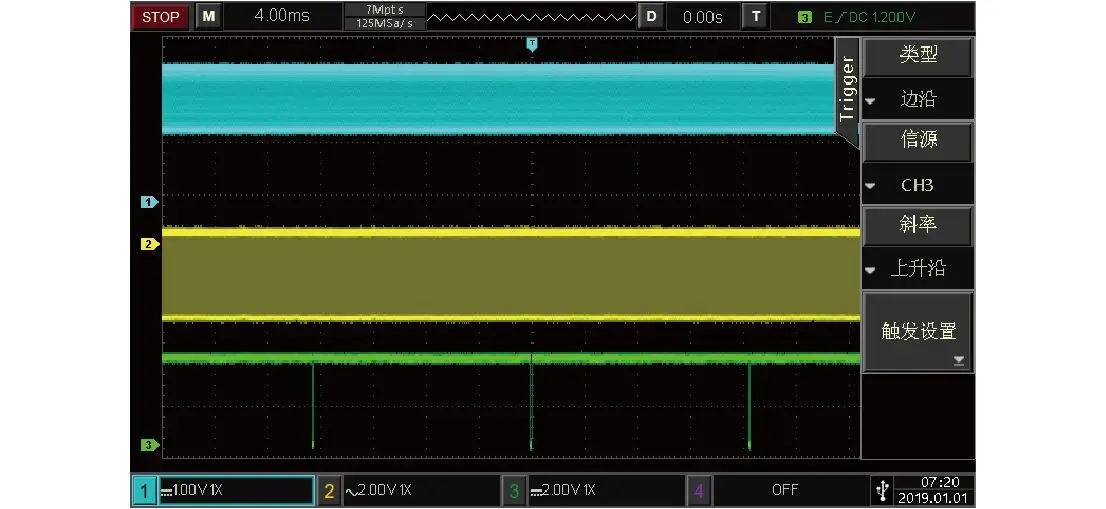

图3 观察VSYNC

图3中可以看到，以VSYNC为基准，时钟和行同步信号未能正常稳定显示。

独立时基功能介绍

下面我们采用UPO2000CS示波器独立时基功能来观察上述三种信号，具体操作如下：

（1）打开独立时基功能，这时仪器默认状态下4个通道会同时开启，我们在测试时根据被测信号需求使用相应数量通道，这里我们测试3种信号使用3路同通道即可。

（2）选中CH1通道，调节幅度档位并上下移动波形使波形幅度大小合适显示，再通过旋转触发电平旋钮，使波形状态为触发TRIGED；波形触发稳定后再旋转时基档位，使得波形周期能完整显示在界面上。其他信号通道的设置以此类推，最终实现将三个通道的波形都稳定显示在屏幕上（见图4）。

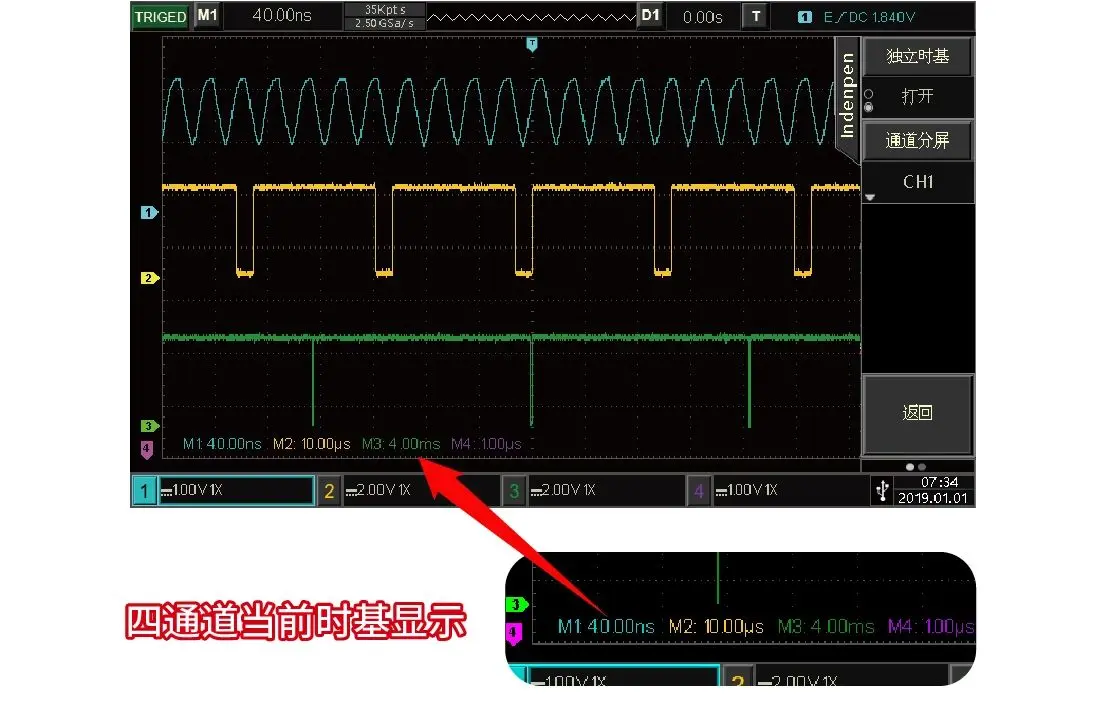

图4 独立时基功能

从图4中我们可以看到3路信号的波形都达到了稳定触发显示，而且能够清晰直观的检测出各路信号的波形细节，再从图片左下角的标识可以看到这3路信号的时间档位是相互独立调节（CH1：40ns，CH2：10μs，CH3：4ms）。

该示波器的独立时基功能，实现将一台4通道的示波器做成4个单通道的示波器，非常方便查看不同周期和不同幅度的信号。
