计算机组成原理笔记(十八)——4.3带符号数的移位和舍入操作

在计算机中，实现乘除运算的方案通常有以下3种:

1. 软件实现。在低档微机中无乘除运算指令，只能用乘法和除法子程序来实现乘除运算。

2. 在原有实现加减运算的运算器基础上增加一些逻辑线路，使乘除运算变换成加减和移位操作。在机器中设有乘除指令。

3. 设置专用的乘、除法器，机器中设有相应的乘除指令。

不管采用什么方案实现乘除法，基本原理是相同的。如果采用第二种方案，则必然会涉及移位操作。

4.3.1带符号数的移位操作

一、带符号数移位操作概述

带符号数的移位分为算术移位和逻辑移位两种，主要区别在于符号位的处理方式：

1. 算术移位：保持符号位不变，仅对数值部分移位
2. 逻辑移位：所有位（包括符号位）都参与移位

二、算术移位规则（以8位为例）

1. 正数移位（符号位为0）

操作	示例（35的补码）	结果
左移	00100011 << 1	01000110 (70)
右移	00100011 >> 1	00010001 (17)

2. 负数移位（符号位为1）

操作	示例（-35的补码）	结果
左移	11011101 << 1	10111010 (-70)
右移	11011101 >> 1	11101110 (-18)

关键特点：

• 左移相当于×2（可能溢出）
• 右移相当于÷2（向下取整）
• 符号位始终不变

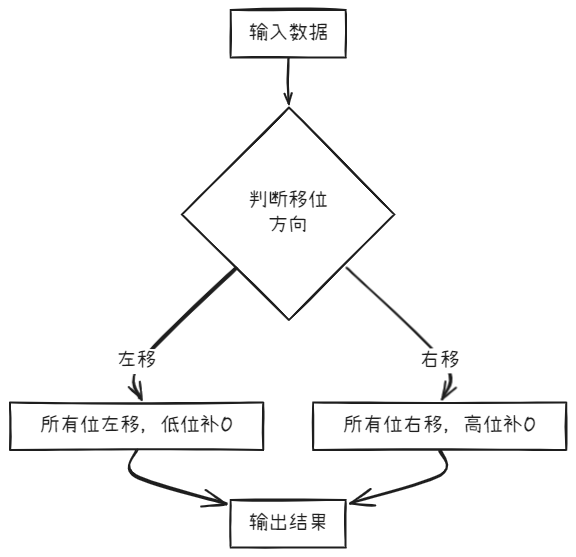

三、逻辑移位规则

四、不同编码的移位差异

编码类型	左移空位补	右移空位补
原码	0	0
反码	1	1
补码	0	1

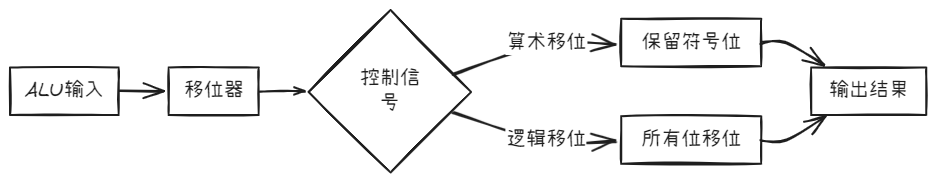

五、移位操作实现原理

六、注意事项

1. 溢出问题：左移可能导致数值超出表示范围
   • 补码表示范围：-2ⁿ⁻¹ ~ 2ⁿ⁻¹-1
2. 循环移位：分为带进位位和不带进位位两种
3. 实际应用：
   • 快速乘除：左移1位=×2，右移1位≈÷2
   • 数据提取：通过移位+掩码获取特定位

七、典型错误示例

错误：对负数执行逻辑右移后误认为结果仍是负数

# Python示例（>>是算术右移，>>>是逻辑右移）
x = -35
print(bin(x))          # -100011
print(bin(x >> 1))     # -10010 (算术)
print(bin(x >>> 1))    # 1101110 (逻辑，Python需用& 0x7F处理)

4.3.2带符号数的舍入操作

带符号数的舍入操作主要用于处理运算后超出存储位数的情况。

一、舍入方式分类

1. 截断法（Truncation）

   • 直接丢弃多余的低位。
   • 简单但误差较大，适用于快速计算。

2. 四舍五入（Round Half Up）

   • 若截断部分 ≥ 0.5LSB（最低有效位），则进1。
   • 在二进制中表现为：
     • 若截断部分的最高位为1且后续位不全为0，则进位。

3. 向偶数舍入（Round to Nearest, Even）

   • 当截断部分为0.5LSB时，选择结果为偶数。
   • 减少统计偏差，被IEEE标准采用。

4. 向上取整（Round Up）

   • 正数向上进1，负数向零舍入。

5. 向下取整（Round Down）

   • 正数直接截断，负数进1。

二、补码与原码的舍入差异

数值类型	示例（保留3位小数）	截断法	四舍五入
正数补码	0011.1010 (3.625)	0011 (3)	0100 (4)
负数补码	1100.1101 (-3.8125)	1100 (-4)	1100 (-4)

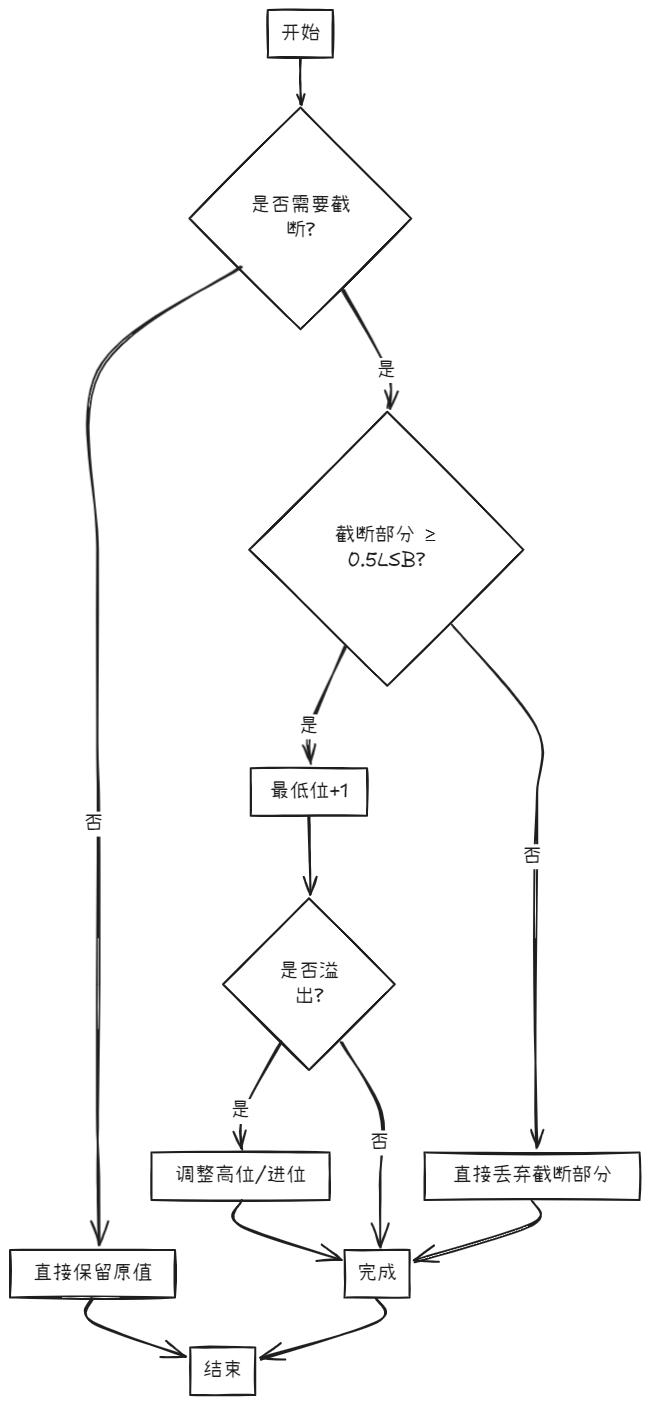

三、四舍五入操作流程图

四、IEEE标准向偶数舍入示例

假设保留3位二进制小数：

原值（二进制）	截断部分	操作	结果
1.1101	0.0001	直接截断	1.110
1.1110	0.0100	截断部分=0.25	1.111
1.1101_1000	0.1000	中间值且低位为0	1.110（偶数）
1.1011_1000	0.1000	中间值但前位为1	1.101 → 0位变0 → 1.110（变为偶数）

五、不同舍入方式的误差分析

方法	最大误差（LSB）	应用场景
截断法	1.0	高速计算（如GPU）
四舍五入	0.5	通用计算
向偶数舍入	0.5	IEEE浮点标准（统计精度更高）
向上/向下取整	1.0	金融累计保底逻辑
