HAL库U8g2实现静动态波形显示

U8g2库的波形生成非常简单，但网上对这方面的代码很少，浅浅写写。

思路，利用一个函数，对点进行判断，若正弦波上有这个点，就输出。

没有，就啥都不干。（十分清晰）

源码：

在Begin 0下写

void function_1(void)

{

unsigned char i; //列坐标

unsigned char j; //行坐标

unsigned int y;

unsigned char a[64][128]={0};

unsigned char column=0;//表示初始相位

for(i=0;i<128;i++)

{

// y=(i+column)*(i+column)/100;

y=(int)((sin((i+column)/3.14/5))*10+20);

for(j=0;j<64;j++)

{

// else

// if(y>63)

// {

// a[j+column][i]=0x00;

// }

if(30<y||y<0) continue;

if(j==y){

u8g2_DrawPixel(&u8g2,i,j);

}
// else

// {

// a[j+column][i]=0x00;

// }

}

}

}

然后在主函数中的while 里调用就行了。

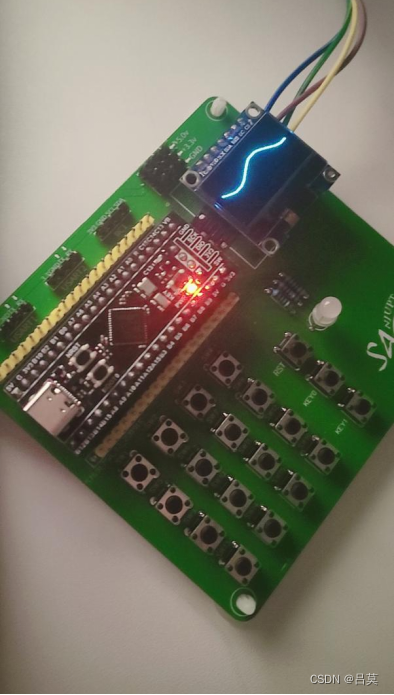

烧录。。。

喜！！

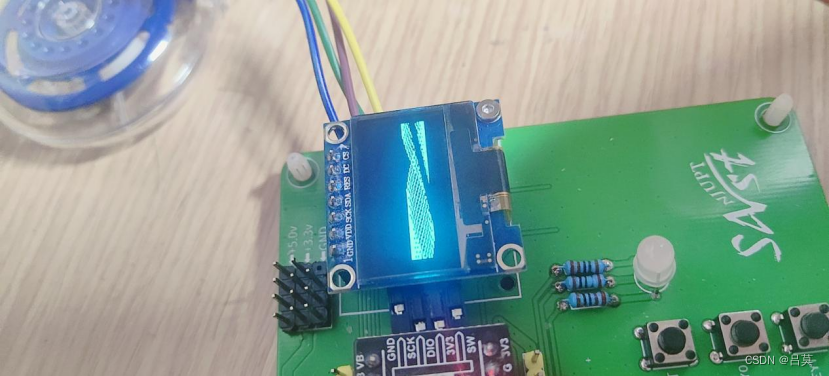

有趣的一点是，加入外面将代表初相的column，在外面套一个大循环，每次循环加1，

就会得到一个螺旋纹

好看。。。（但是笔者一开始在这里干懵逼了，De了好久才找到原因）

用这种方法还可以画很多图像，比如二次函数啥的。

网上标准库的方法运用了偏移，太复杂了，笔者就摈弃了。

如果你把column提到定义函数之外，主函数里循环加1，就能得到一个会动的正弦波QAQ

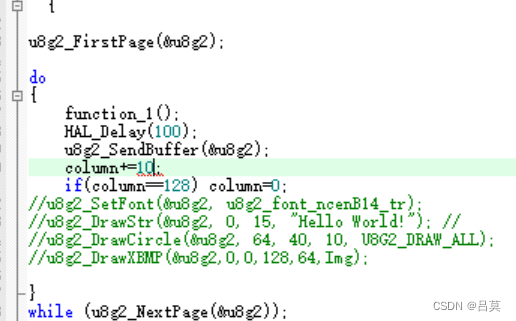

代码：

do

{

function_1();

HAL_Delay(100);

u8g2_SendBuffer(&u8g2);

column+=10;

if(column==128) column=0;

//u8g2_SetFont(&u8g2, u8g2_font_ncenB14_tr);

//u8g2_DrawStr(&u8g2, 0, 15, "Hello World!"); //

//u8g2_DrawCircle(&u8g2, 64, 40, 10, U8G2_DRAW_ALL);

//u8g2_DrawXBMP(&u8g2,0,0,128,64,Img);



}

while (u8g2_NextPage(&u8g2));

然后就是编译。。。

帅不帅

本次均为原创，侵权必。。。算了就侵权吧

累了，睡了（高数作业还没写完呜呜呜）

PS:后来改进发现j可以不用判断直接输出y,直接少了一层循环，谢谢学长提示！
