苏州源特CAN\RS-485\RS-232\SPI\I2C 等低功耗隔离电源方案。
这是目前十分有优势的接口隔离电源解决方案。
优势：低成本，高集成，小体积

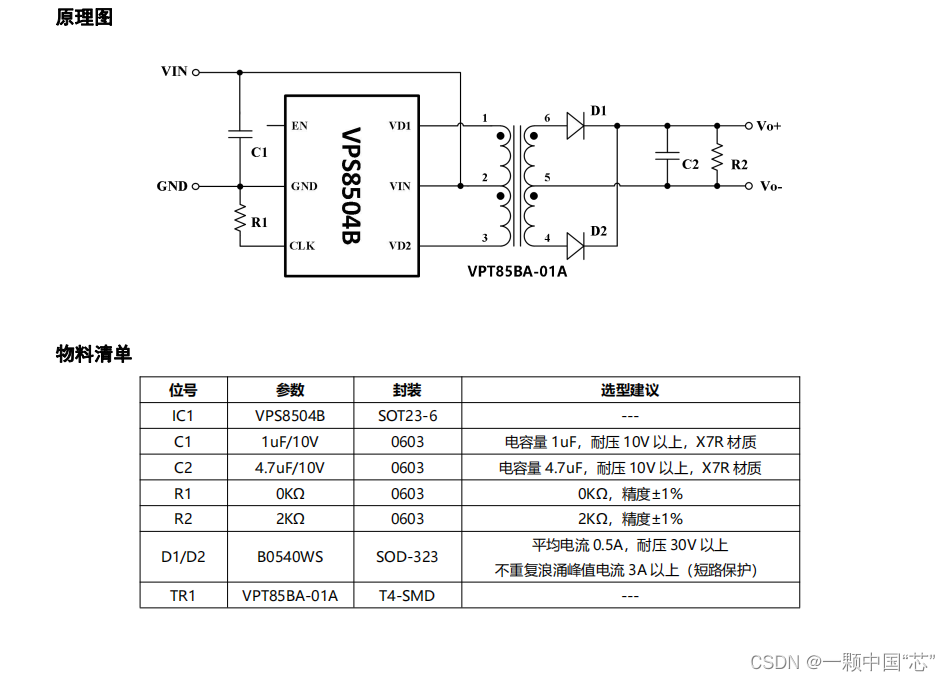

本方案由 VPS8504B 和推挽变压器 VPT85BA-01A 组合， 结合必要的整流二极管以及阻容元件实现 5V±10%输入， 3.3V/303mA 输出的隔离非稳压电源。原副边隔离耐压不小于 1500VDC，可长期短路保护并自恢复。主要应用于电路板上分布式电源系统中需要产生一组与输入隔离以达到安全和（或）抗 干扰的场合。变压器能满足 1.5KV 隔离要求。
有兴趣了解更多欢迎评论
