电路基础笔记——电路的等效变换

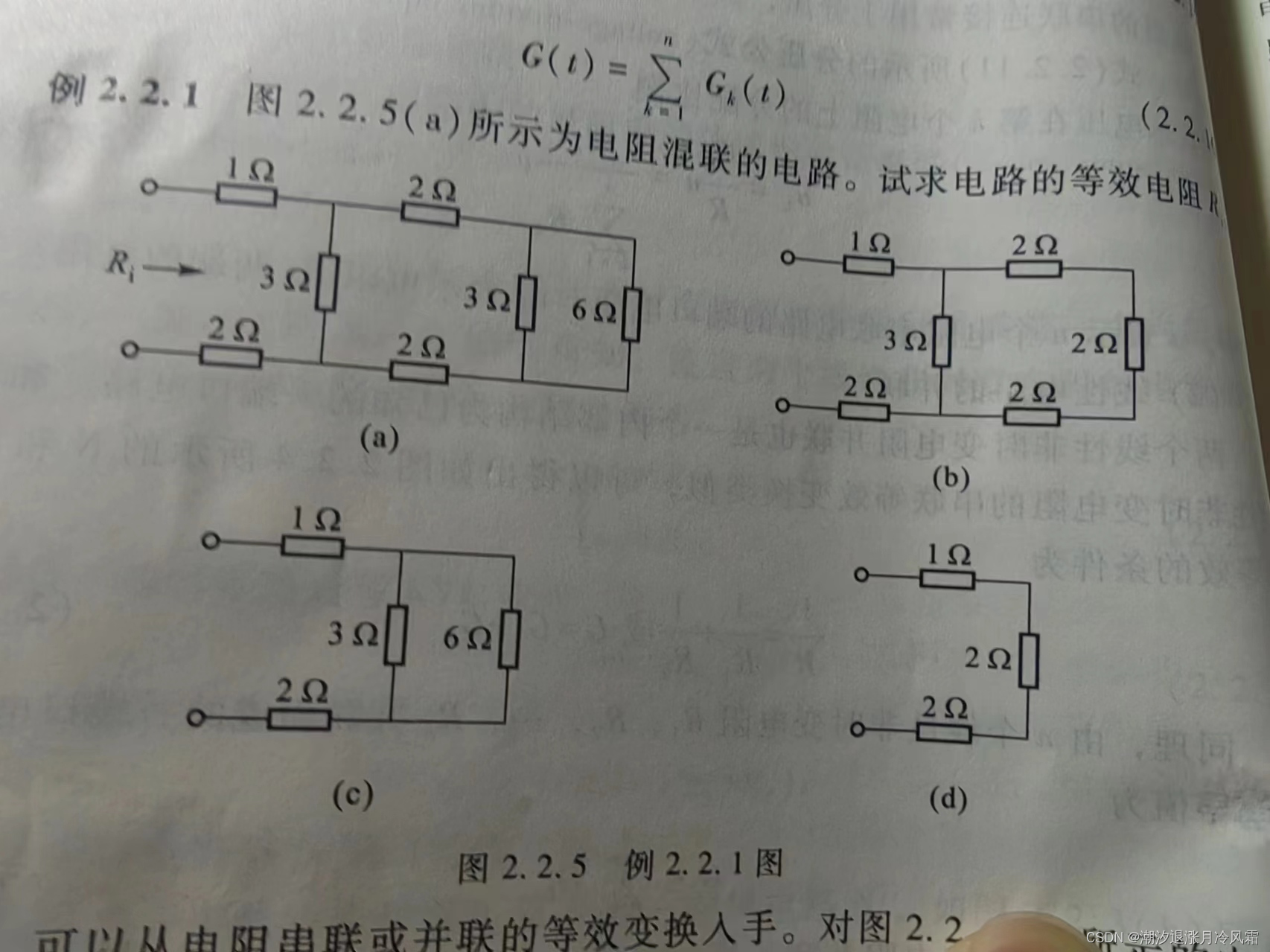

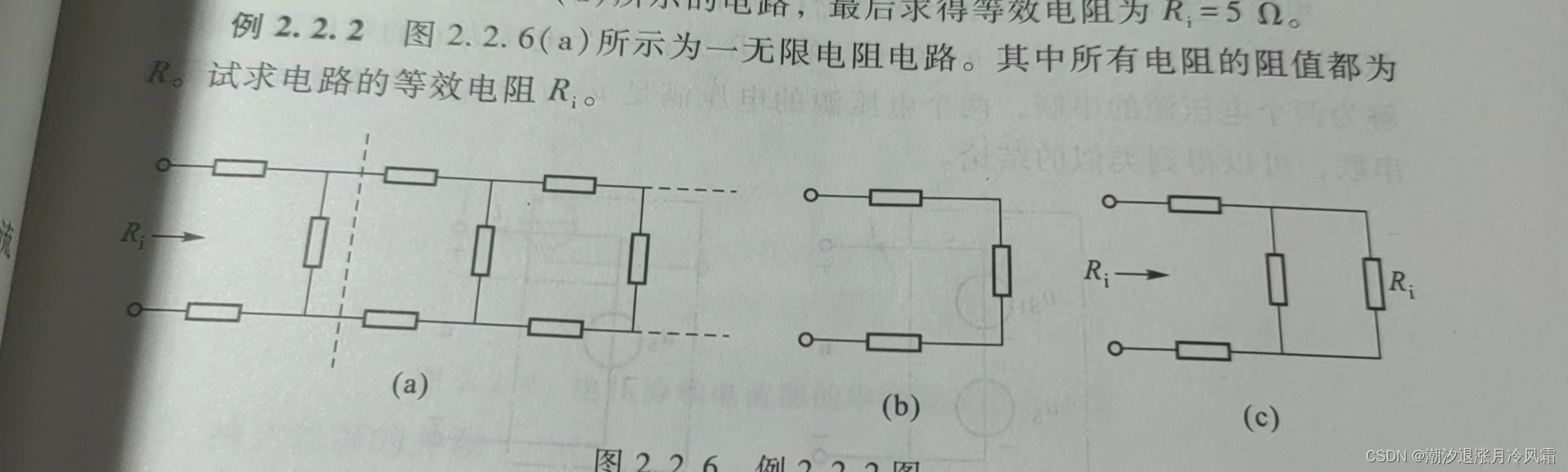

线性电阻的等效

线性电阻串联：R=R1+R2                                    分压公式：Uk=(Rk/R)*U

线性电阻并联：1/R=1/R1+1/R2      G=G1+G2     分流公式：Ik=(Gk/G)*I



独立电源的等效

电压源与电压源串联 Us=Us1+Us2

电压源与电压源并联 Us=Us1=Us2

电流源与电流源串联 is=is1=is2

电流源与电流源并联 is=is1+is2

电压源与电流源串联  相当于  电流源

电压源与电流源并联 相当于   电压源

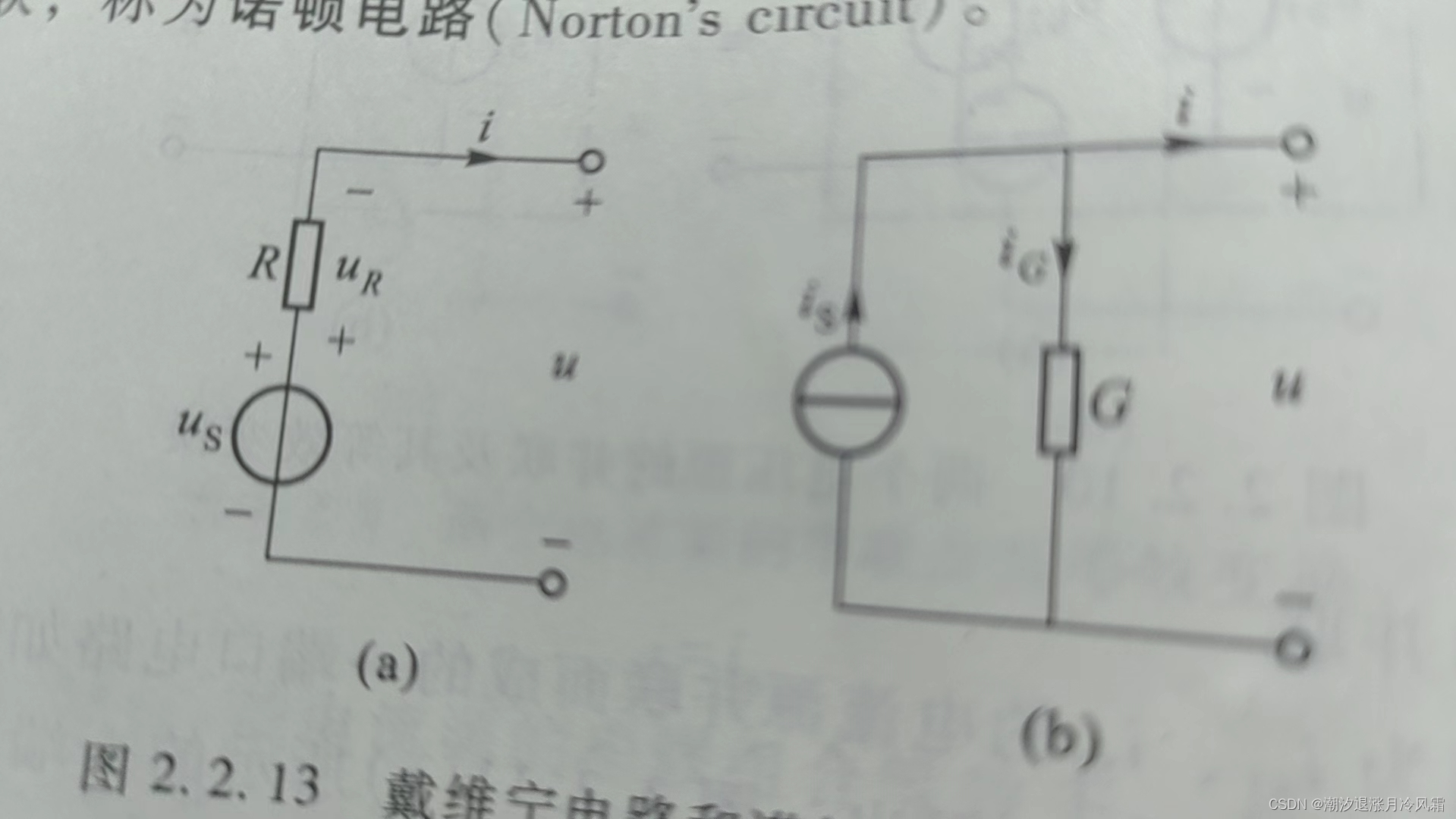

电压源与电阻串联——戴维宁电路(Thevinin's circuit)

u=-iR+us

电流源与电阻并联——诺顿电路(Norton's circuit)

is=uG+i

注释：

①us就是稳压电源开路电压，is是稳压电源短路电流

②将有电阻串联的电压源称为有伴电压源，有电阻并联的电压源称为有伴电流源

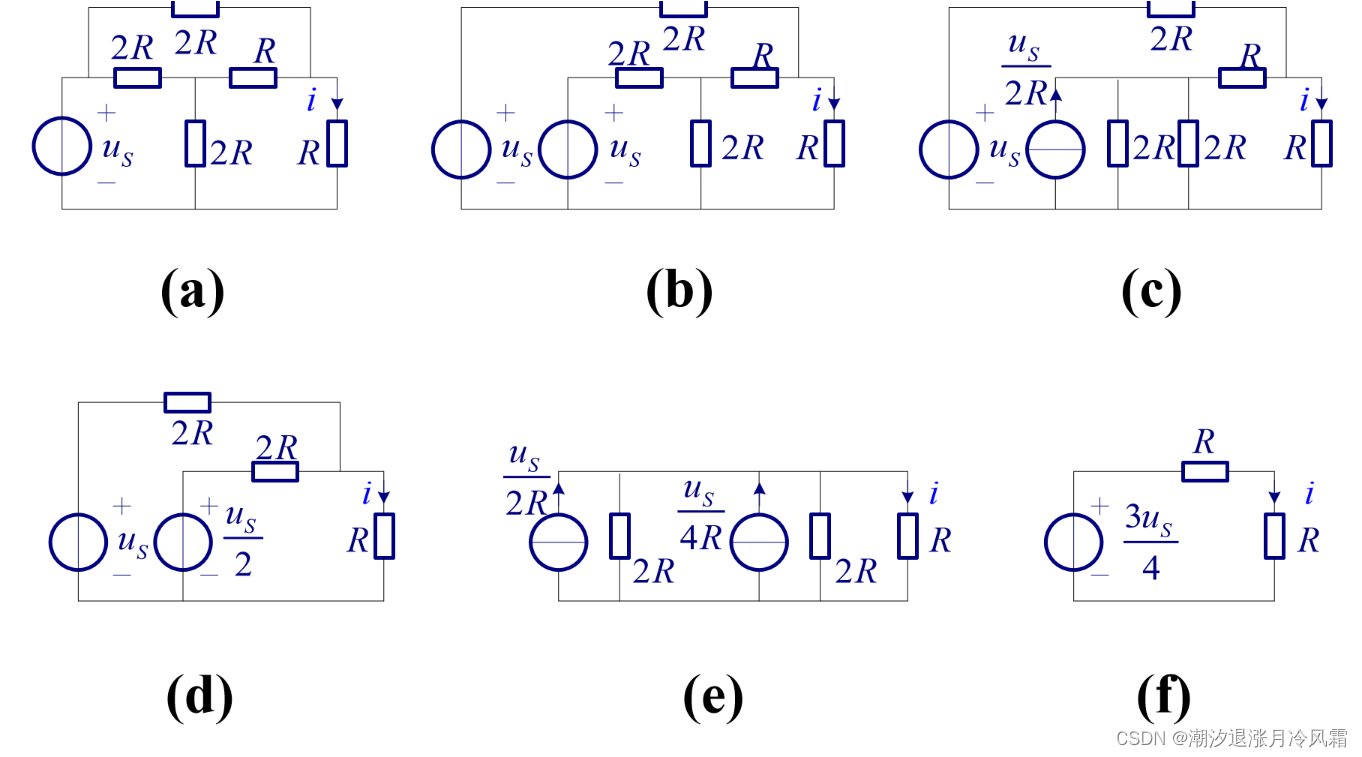

戴维宁电路转化为诺顿电路  电流源is=us/R  并联电阻R

诺顿电路转化为戴维宁电路  电压源us=Ris   串联电阻R

电压源与电阻并联 相当于 电压源

电流源与电阻串联 相当于 电流源

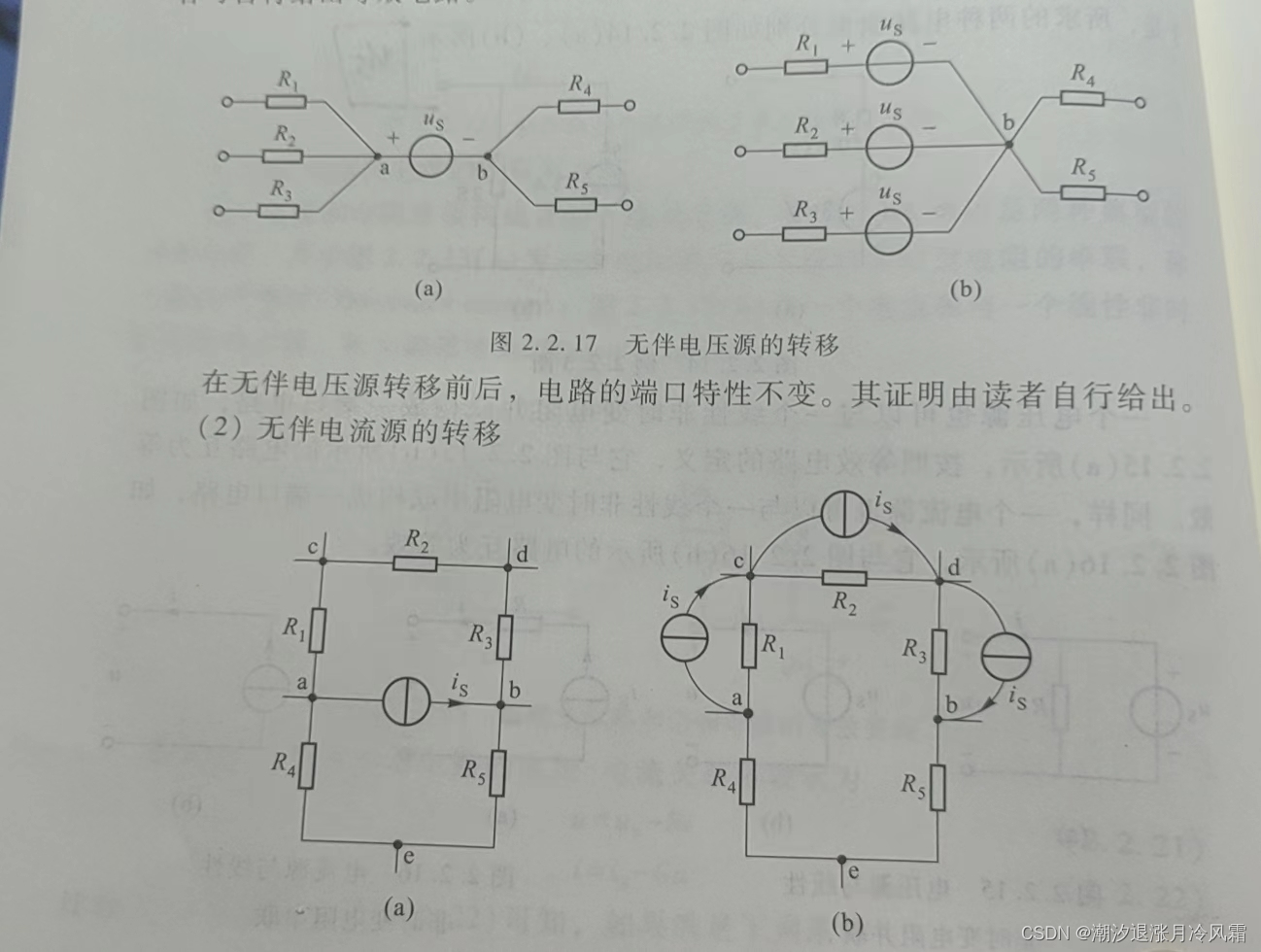

电压源的转移

无伴电压源转移：消一边结点，电压源并到每条支路上

无伴电流源转移：支路开路，反方向并到每条支路上
