DFS（深度优先遍历）邻接表 详解

目录

实验题目

实验思路

头结点

单位结点

额外信息

邻接表的DFS

总的代码为

运行结果

---



实验题目

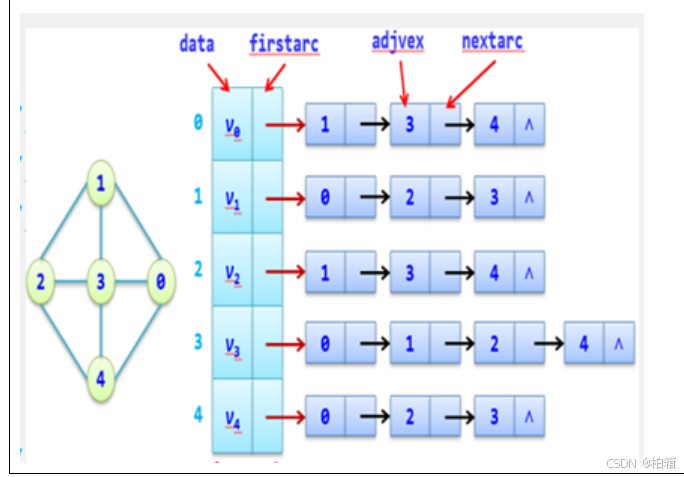

如下图G采用图的邻接表存储，采用深度优先遍历算法遍历图中结点，给定实参DFS（G，3），写出遍历顶点的结果（要求上机实现完整程序代码、核心代码有注释，有运行结果）。

实验思路

头结点

        首先我们要理解邻接表是怎么存放图中结点的，图中的0到4分别对应邻接表中的v0到v4的4个表头，为此，我们需要定义表头这样一个struct。

struct headnode {
	string data;
	danweinode *firstarc;
	//这个是头结点，这个指针指向头结点的下一个结点
};

单位结点

         其次每个表头都会连接上单位结点，从图中来看，单位结点就是当前表头所连接到的结点，比如对于图中的2来说，它连接着1,3,4，因此在右侧v2表头连接着1,3,4这三个单位结点，由此，我们定义出struct单位结点。

struct danweinode {
	int adjvex;
	struct danweinode * nextarc;
	//这个指针指向单位结点的后一个结点
};
//表示头结点后面的单位结点

额外信息

        最后我们还需要一个struct用来存放所有的表头结点，还有边的数目，顶点数目等额外信息，因此，我将这个struct命名为extrainfo。

//定义用于存储额外信息的结构体
struct extrainfo {
	headnode hnode[5];
	//用于存储头结点
	int vexnum;
	int edgenum;
	//顶点数目和边的数目
};

邻接表的DFS

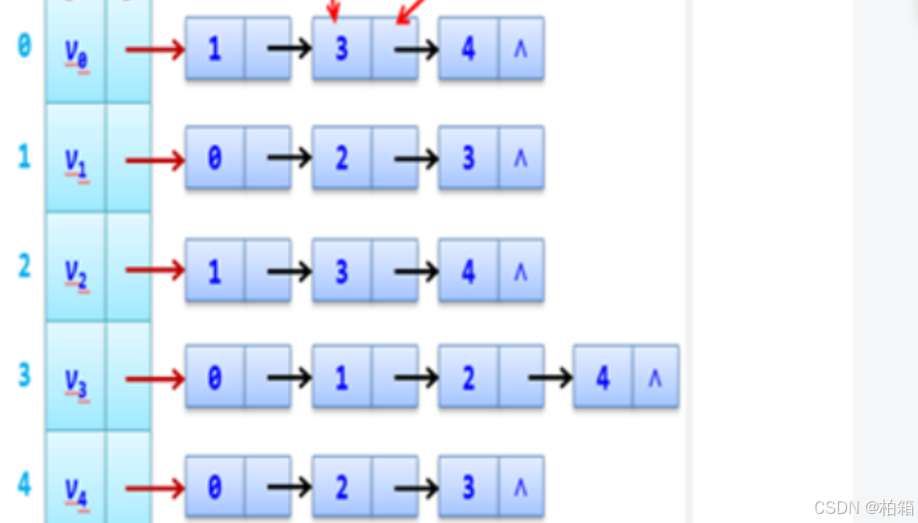

         结合图片模拟过程理解邻接表的DFS。

        最后就是关键的DFS了，题目要求为从结点3开始遍历，所以先输出3，由邻接表，结点3后一个为结点0，因为0结点尚未走过，于是转化到v0头结点，输出0，v0头结点的后一个1，恰好1也没走过，于是转换到v1，输出1，v1头结点之后为0，已经走过，于是往后到2,尚未走过，于是转换到v2，输出2，v2之后为1，已经走过，于是往后到3，也走过，继续到4，没有走，于是转换到v4，输出4，再遍历v4后的结点发现都走过了，于是结束dfs。

        dfs的结果就为：30124

        具体代码为：

bool visited[5];
//走过就标记为1
void DFS(extrainfo g,int u) {
	visited[u] = true;
	cout << u;
	danweinode *p = g.hnode[u].firstarc;
	while(p != NULL) {
		if(!visited[p -> adjvex]) {
			DFS(g,p -> adjvex);
		}
		p = p -> nextarc;
	}
	//关键部分，先让指针指向头结点的第一个单位结点
	//如果这个结点的adjvex没有走过，再根据这个结点的adjvex找到对应的头结点进行dfs遍历
	//如果这个结点的adjvex走过，直接到下一个单位结点直到为空（null）
}

总的代码为

#include<stdio.h>
#include<bits/stdc++.h>
using namespace std;

struct danweinode {
	int adjvex;
	struct danweinode * nextarc;
	//这个指针指向单位结点的后一个结点
};
//表示头结点后面的单位结点

struct headnode {
	string data;
	danweinode *firstarc;
	//这个是头结点，这个指针指向头结点的下一个结点
};

//定义用于存储额外信息的结构体
struct extrainfo {
	headnode hnode[5];
	//用于存储头结点
	int vexnum;
	int edgenum;
	//顶点数目和边的数目
};

bool visited[5];
//走过就标记为1
void DFS(extrainfo g,int u) {
	visited[u] = true;
	cout << u;
	danweinode *p = g.hnode[u].firstarc;
	while(p != NULL) {
		if(!visited[p -> adjvex]) {
			DFS(g,p -> adjvex);
		}
		p = p -> nextarc;
	}
	//关键部分，先让指针指向头结点的第一个单位结点
	//如果这个结点的adjvex没有走过，再根据这个结点的adjvex找到对应的头结点进行dfs遍历
	//如果这个结点的adjvex走过，直接到下一个单位结点直到为空（null）
}

int main() {
	visited[0] = false,visited[1] = false,visited[2] = false,visited[3] = false,visited[4] = false;
	//初始化邻接表
	extrainfo G;
    G.vexnum = 5;G.vexnum = 8;
	//5个顶点，7条边

	//初始化v0头结点
	G.hnode[0].data = "v0";
	danweinode v1_0,v3_0,v4_0;
	v1_0.adjvex = 1,v3_0.adjvex = 3,v4_0.adjvex = 4;
	G.hnode[0].firstarc = &v1_0;
	v1_0.nextarc = &v3_0,v3_0.nextarc = &v4_0,v4_0.nextarc = NULL;

	//初始化v1头结点
	G.hnode[1].data = "v1";
	danweinode v0_0,v2_0,v3_1;
	v0_0.adjvex = 0,v2_0.adjvex = 2,v3_1.adjvex = 3;
	G.hnode[1].firstarc = &v0_0;
	v0_0.nextarc = &v2_0,v2_0.nextarc = &v3_1,v3_1.nextarc = NULL;

	//初始化v2头结点
	G.hnode[2].data = "v2";
	danweinode v1_1,v3_2,v4_1;
	v1_1.adjvex = 1,v3_2.adjvex = 3,v4_1.adjvex = 4;
	G.hnode[2].firstarc = &v1_1;
	v1_1.nextarc = &v3_2,v3_2.nextarc = &v4_1,v4_1.nextarc = NULL;

	//初始化v3头结点
	G.hnode[3].data = "v3";
	danweinode v0_1,v1_2,v2_1,v4_2;
	v0_1.adjvex = 0,v1_2.adjvex = 1,v2_1.adjvex = 2,v4_2.adjvex = 4;
	G.hnode[3].firstarc = &v0_1;
	v0_1.nextarc = &v1_2,v1_2.nextarc = &v2_1,v2_1.nextarc = &v4_2,v4_2.nextarc = NULL;

	//初始化v4头结点
	G.hnode[4].data = "v4";
	danweinode v0_2,v2_2,v3_3;
	v0_2.adjvex = 0,v2_2.adjvex = 2,v3_3.adjvex = 3;
	G.hnode[4].firstarc = &v0_2;
	v0_2.nextarc = &v2_2,v2_2.nextarc = &v3_3,v3_3.nextarc = NULL;

	cout << "邻接表的DFS结果为：";
	DFS(G,3);
	return 0;
}

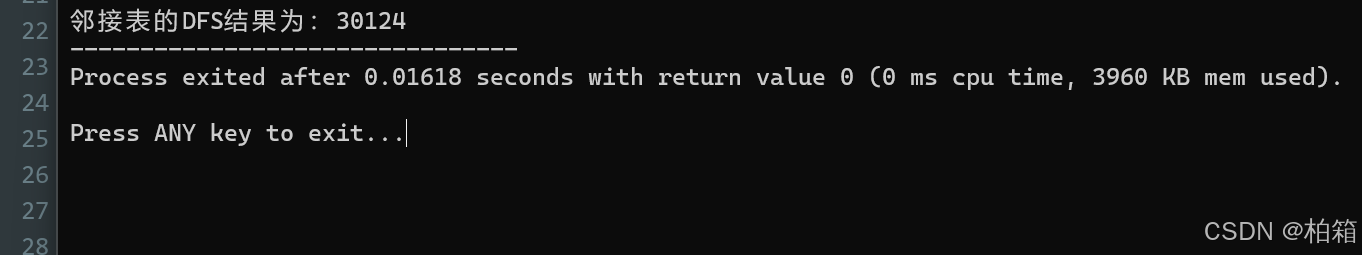

运行结果
