三、数码管

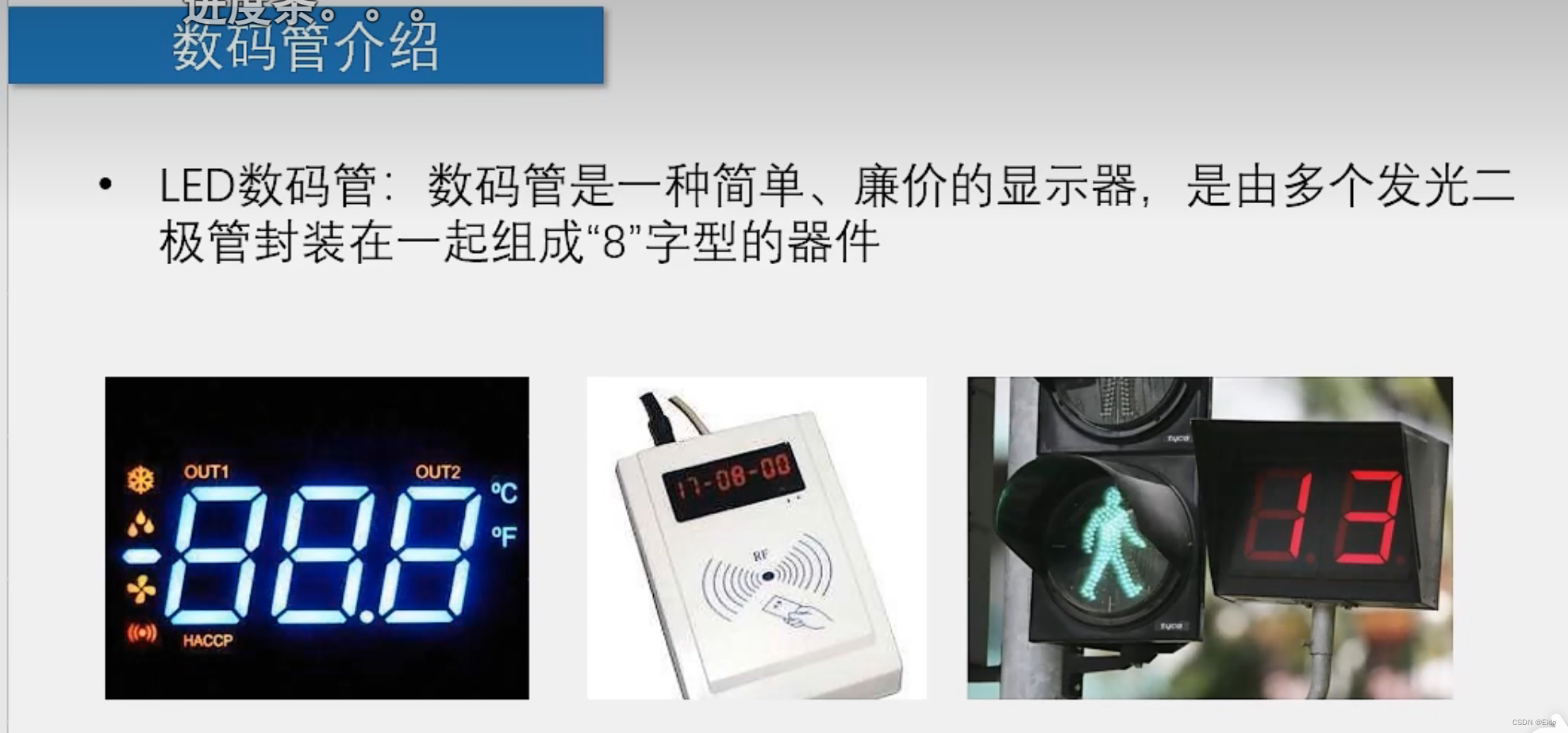

数码管的介绍

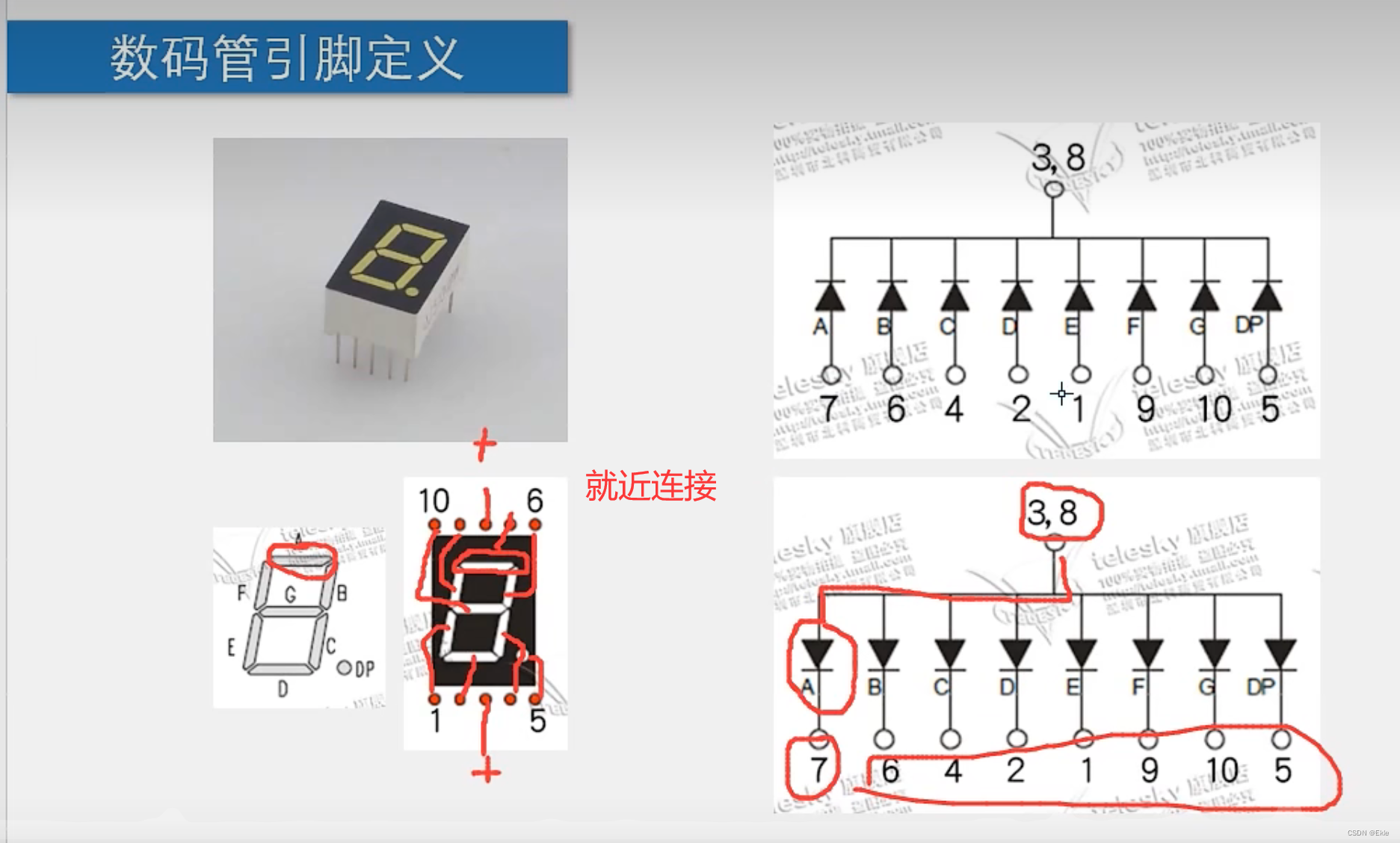

一位的数码管

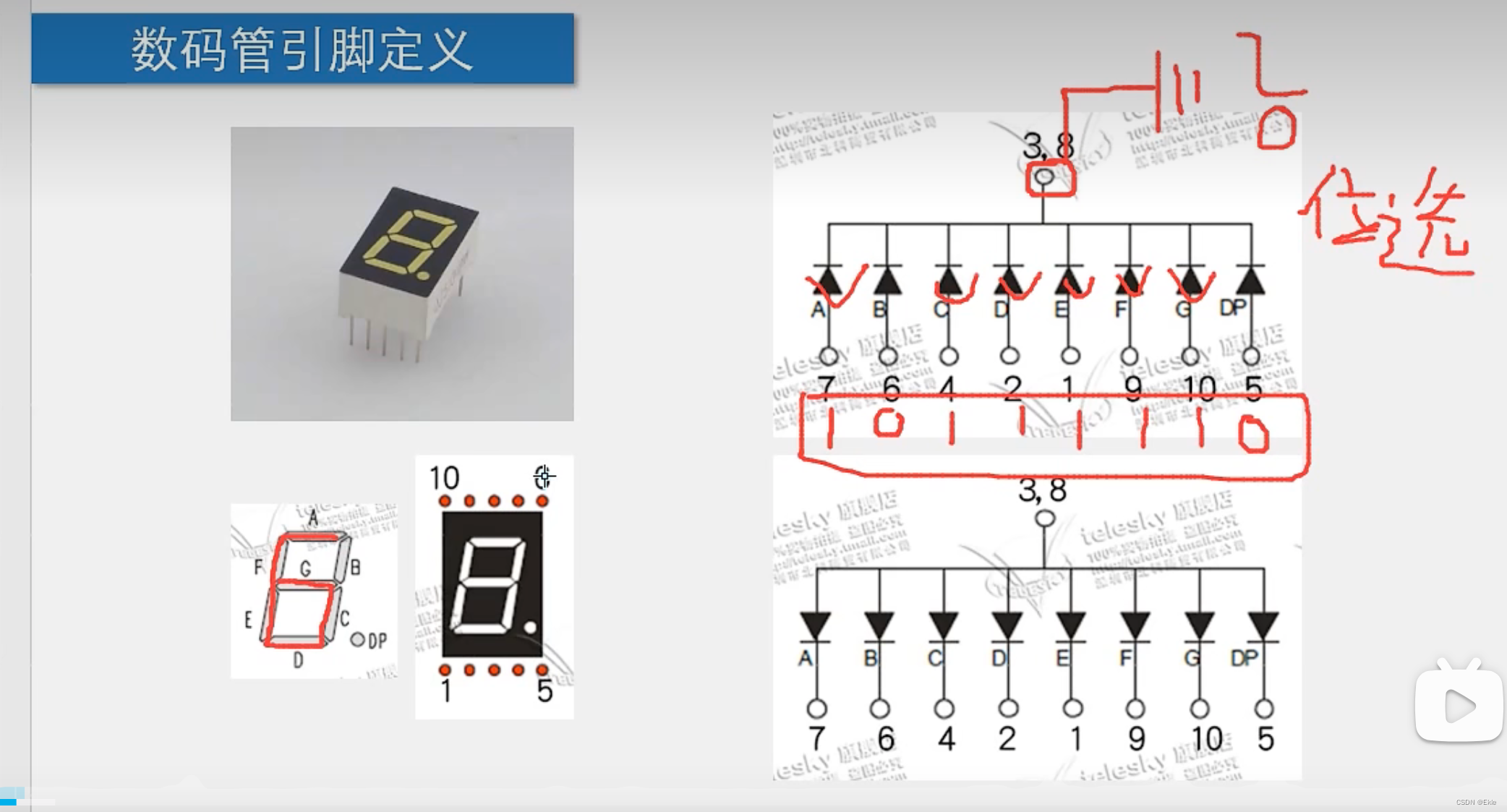

供阴极

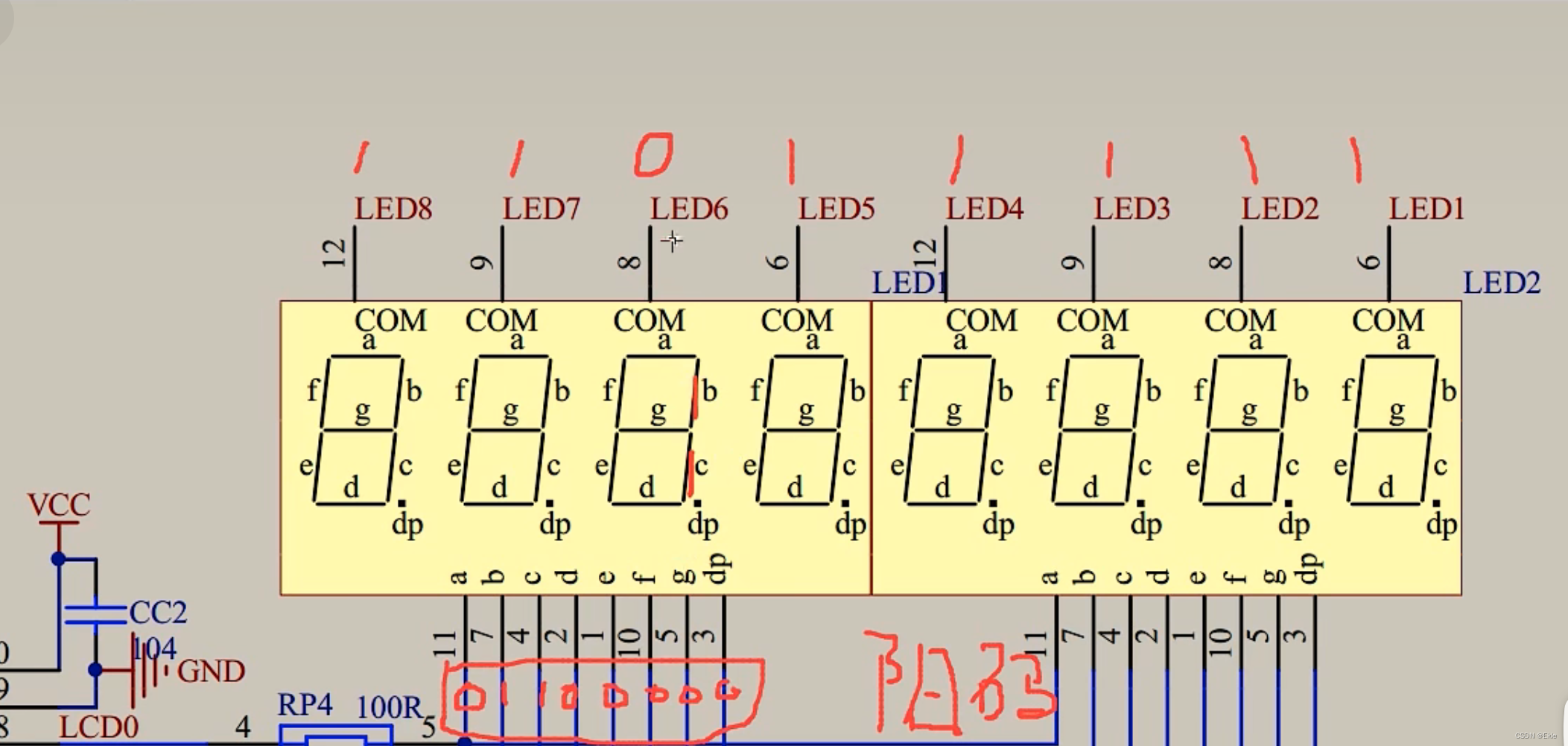

10111110是LED数码管的断码

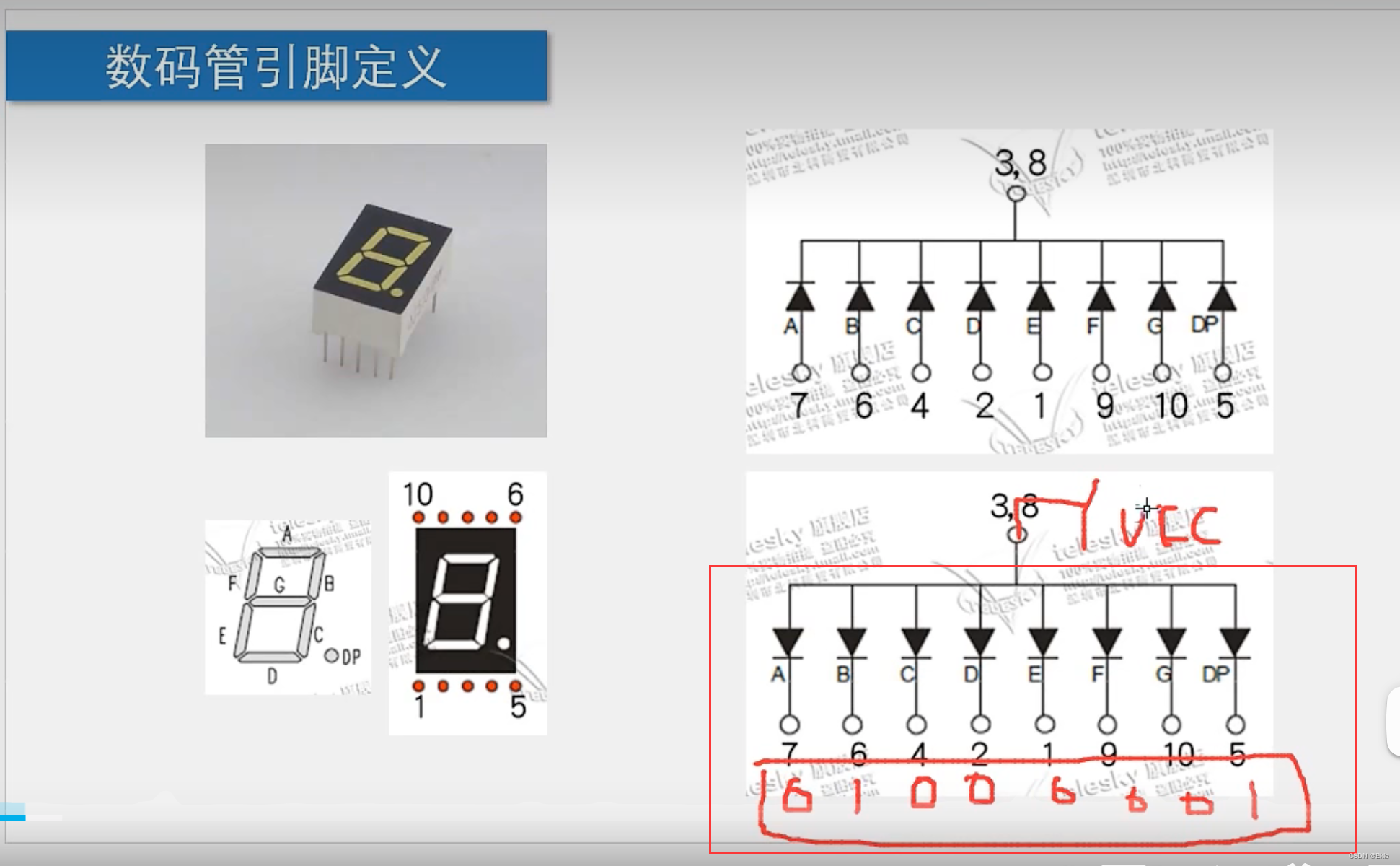

供阳极

3-1静态数码管的显示

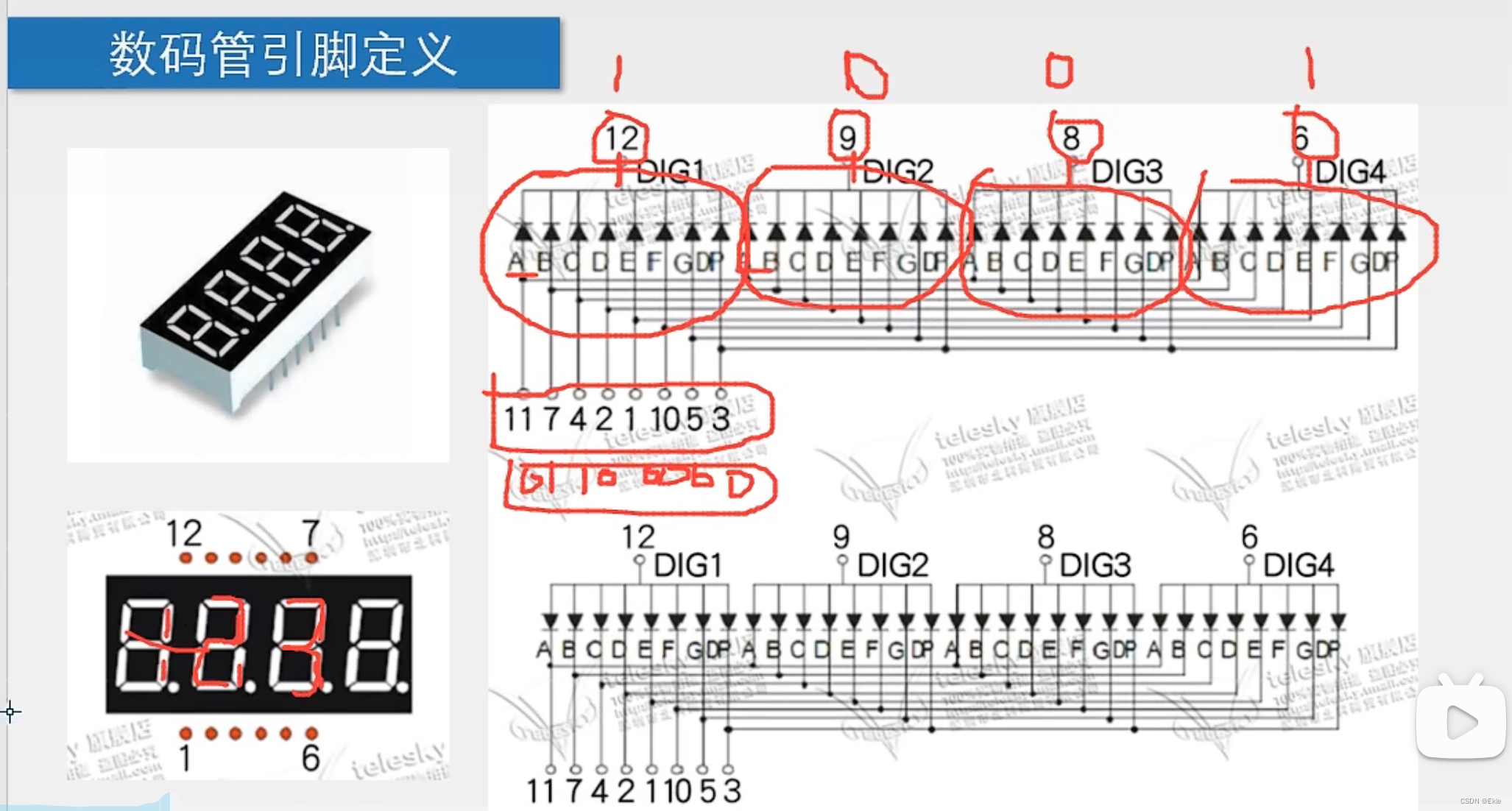

每次只能控制一个数码管显示数字，如果显示多个也是相同是显示内

。

例如

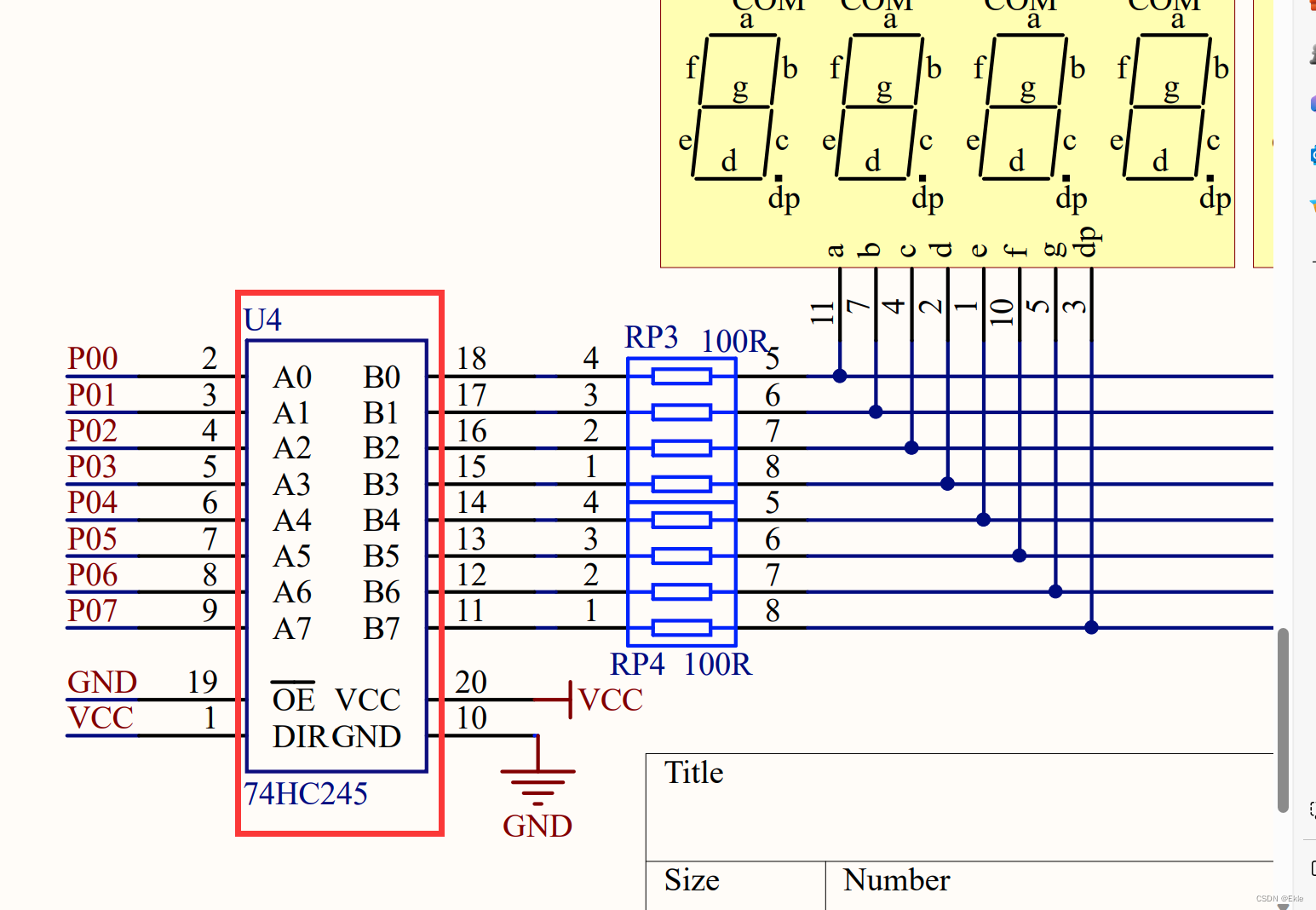

正好可以将8个数码管接到3个i/o口上，通过三个i/o控制8个数码管

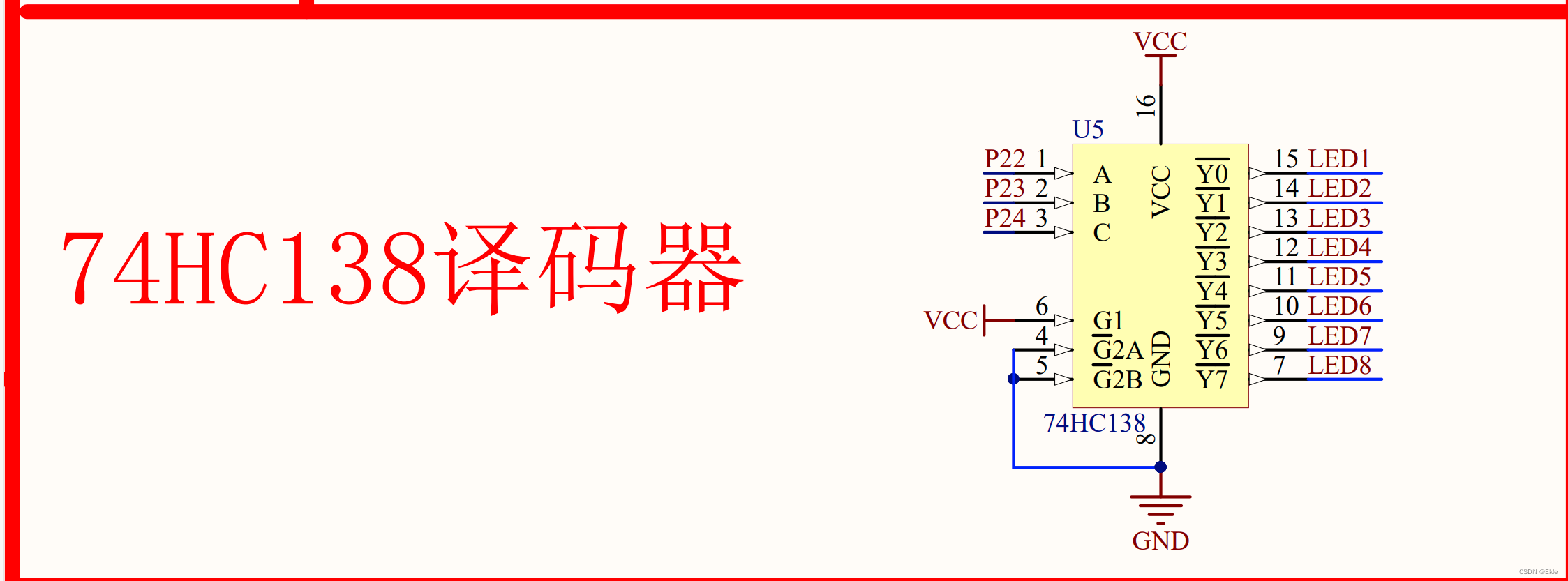

工作原理

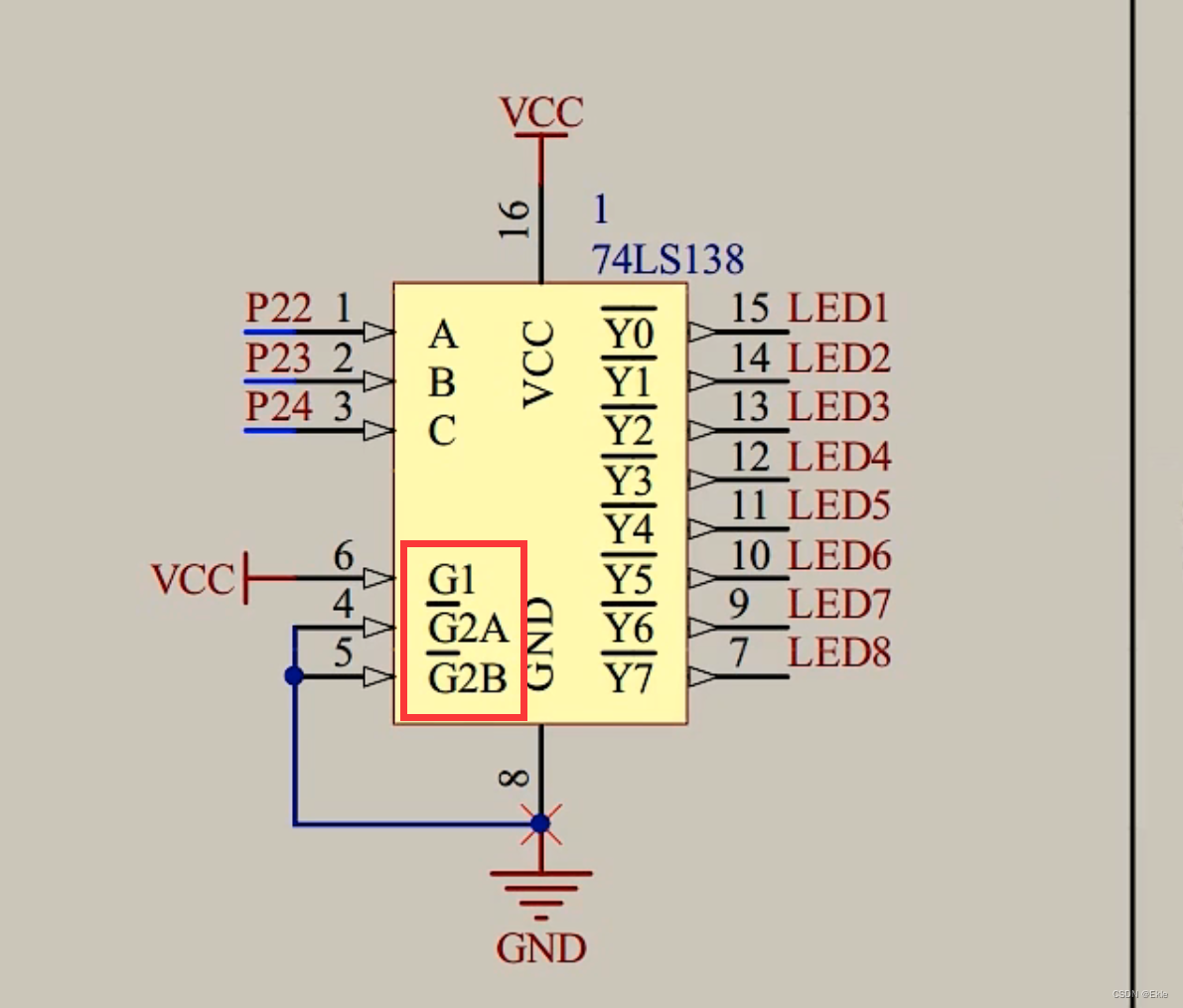

使能端，不用管,因为G1接高电平，G2A  G2B都接低电平，正好可以工作，只要板子供电就可以工作。

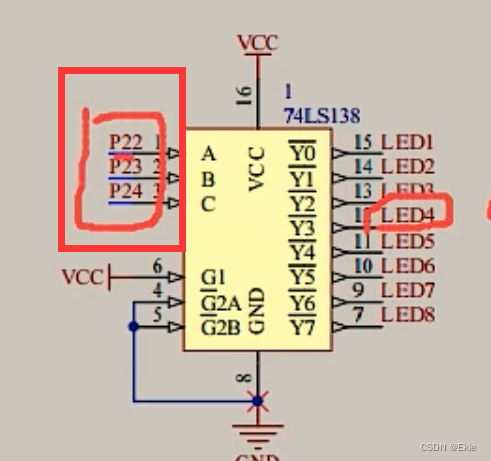

3位二进制正好可以表示[0,7]

A B C=0 0 0 转化为二进制就是0，那么Y0有效有效值为0，输出低电平。

需要注意的是Y0->LED1存在一个错1的关系



这俩图不太一样STC89C52RC好像不用管接线帽；

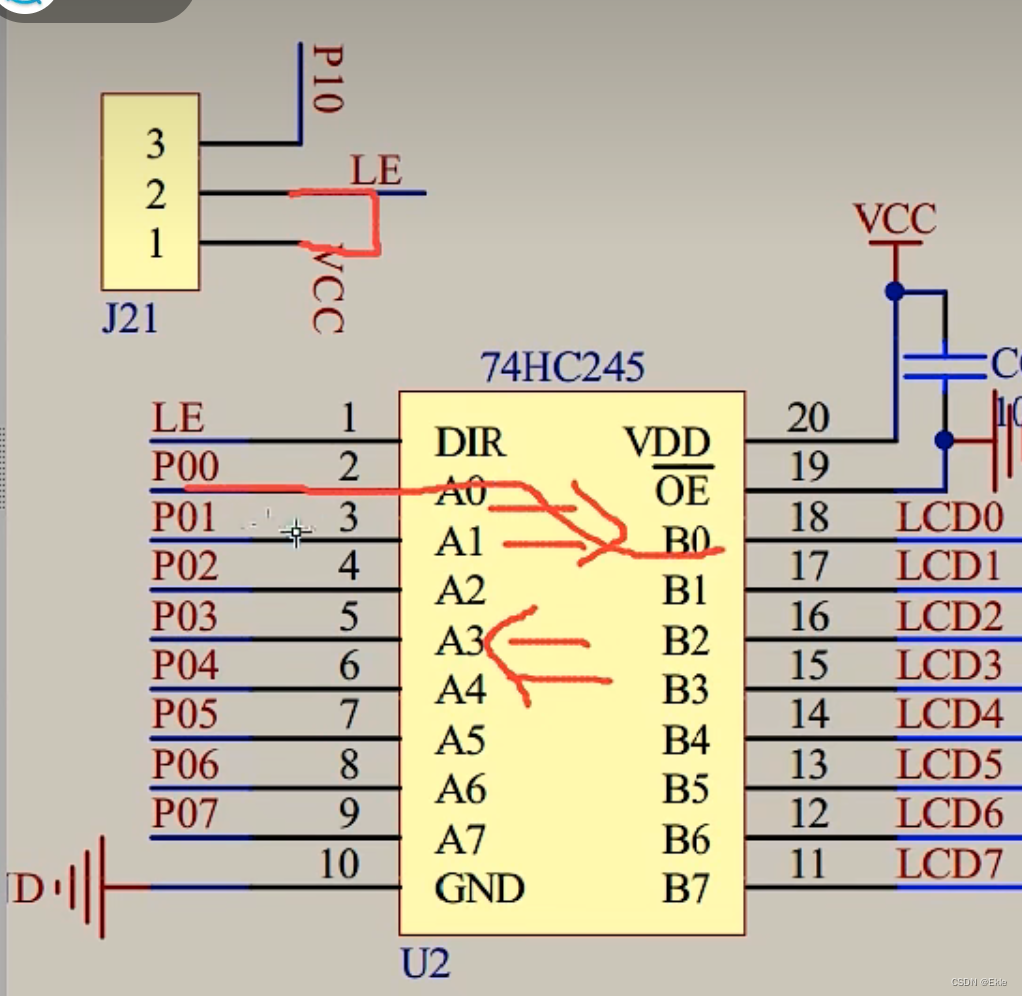

DIR表数据传输方向，DIR接高电平，为1，A->B，数据传向数码管（反映在图中从左向右）;DIR接低电平，为0，B->A，数据从数码管传回来（反映在图中为从右向左）。

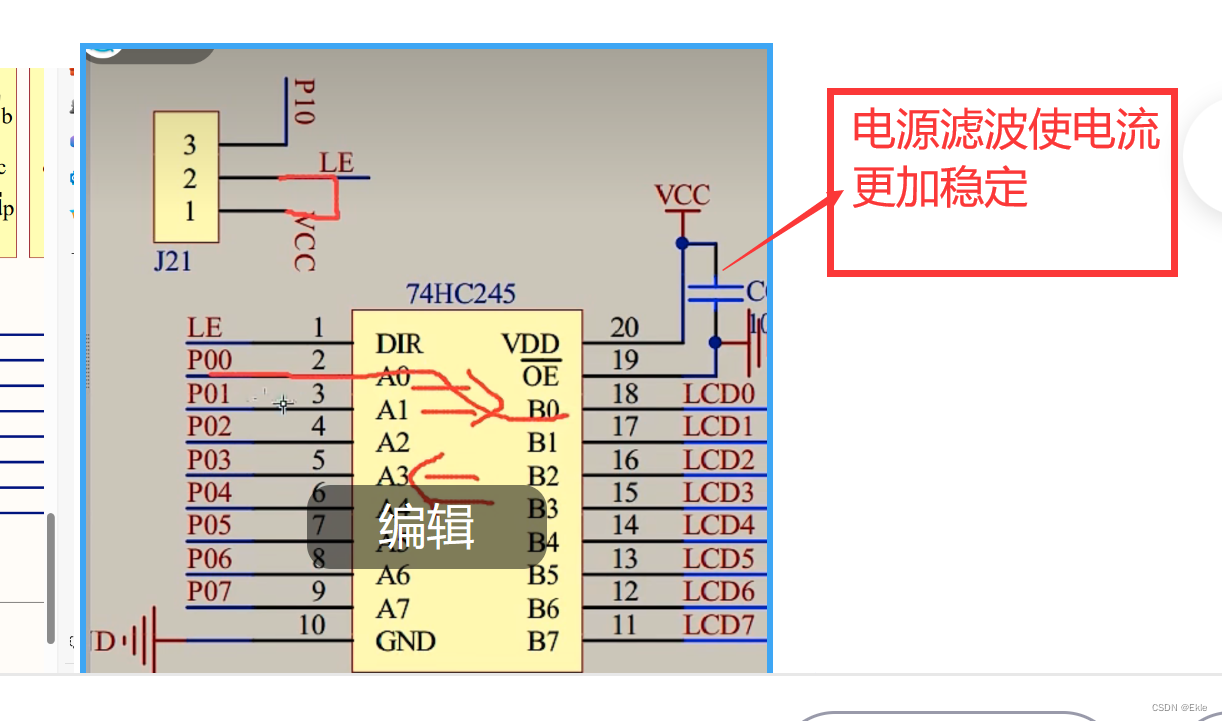

话说回来，为什么要放这么一个方向可控的八路缓冲器，

因为我们是从VCC高电平端传来的信号，高电平的驱动能力弱，电流较小，

然后我们通过这个缓冲器，可以通过缓冲器外接的电源增大电流，达到放大电流的目的，进而控制LED高亮度点亮。

总结一下：

①74HC138译码器（P2口）选中某一个口Y（x），输出0

②再给可控的八路缓冲器断码数据（P0口)，然后指定电路导通LED点亮
