示波器使用说明

 一、示波器线缆的选择和接插

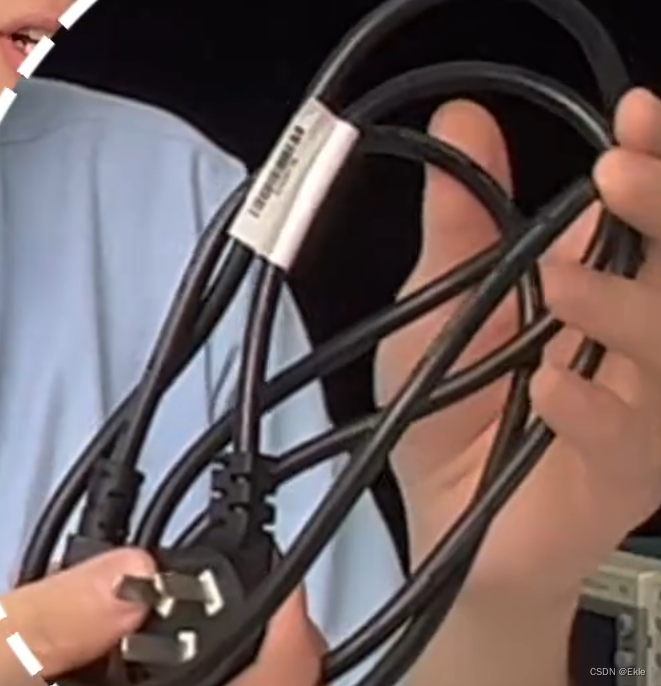

1、电源线

要避免热插拔，要在仪器关闭的情况下切断电源。

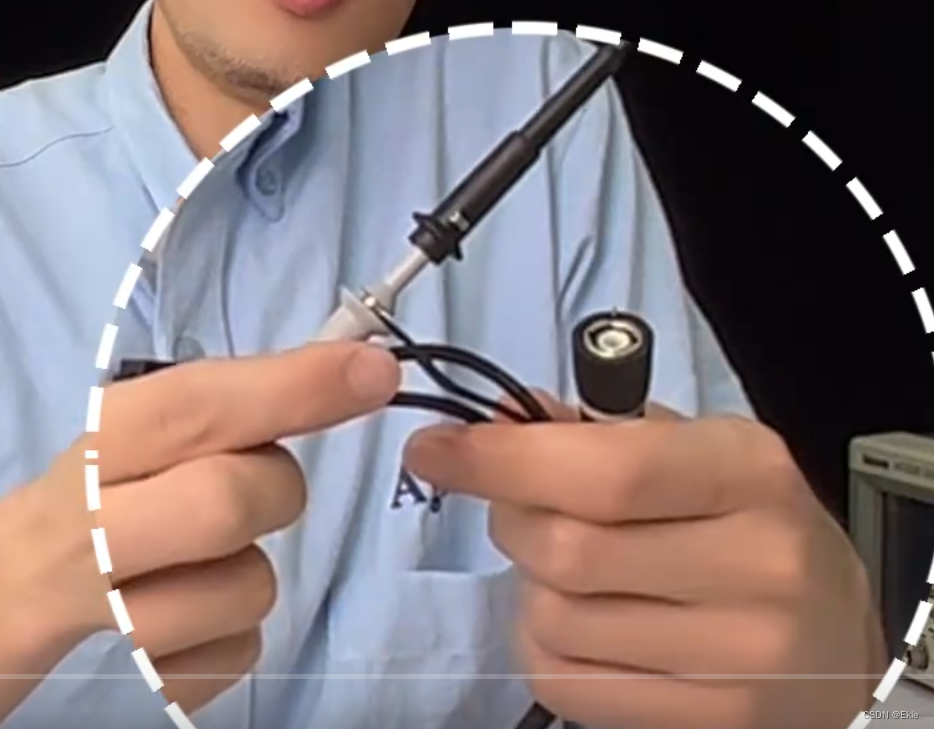

2、探头：将测量点的电压信号传输到示波器中进行测量

在对电路板上的贴片电阻或电容进行测量时建议将探头帽取下使用小型针形探，然后将接地弹簧装在探针上。

注意：要避免将探头连接到高电源和高电压电路。

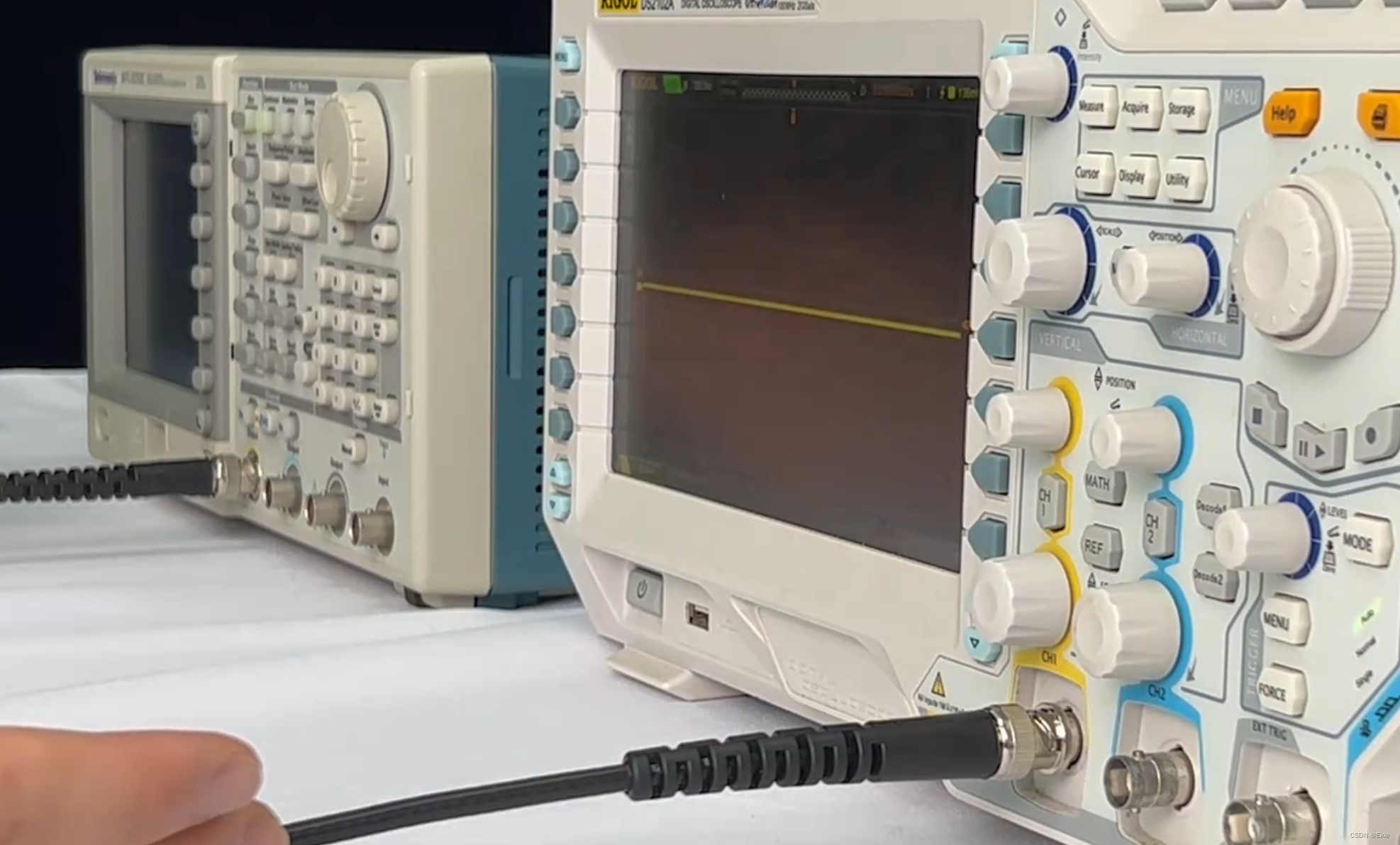

3、BNC连接线：用于信号的传输

通过BNC连接线连接信号源和示波器时候要打开示波器电源否则可能造成示波器或信号源损坏，

测量完成后，先关闭信号源的输出。然后BNC线先拔示波器端，后拔信号源端。

4、USB数据线：将示波器和电脑连接起来，用于数据传输和存储，也可以通过电脑上相关软件对示波器进行控制。

5、网线：

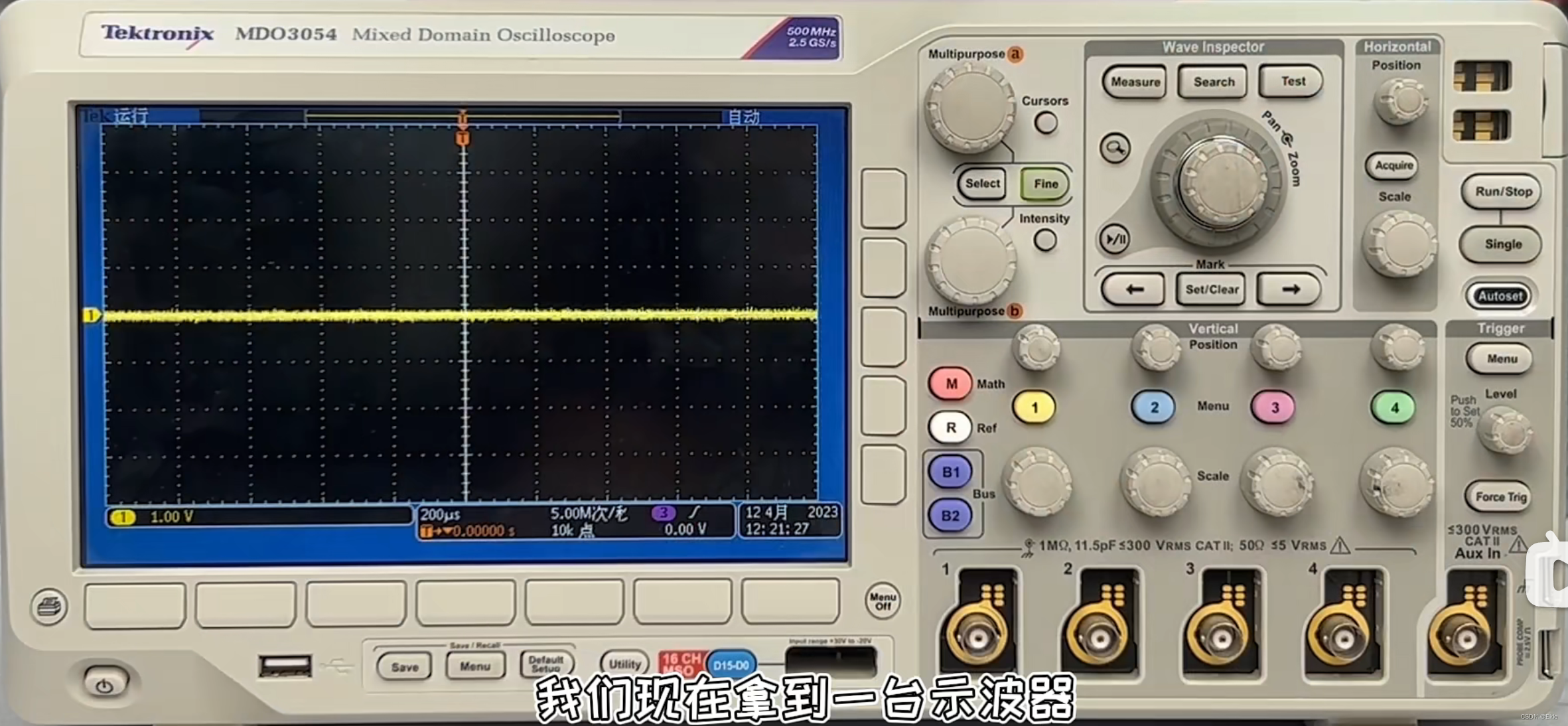

二、示波器的面板介绍

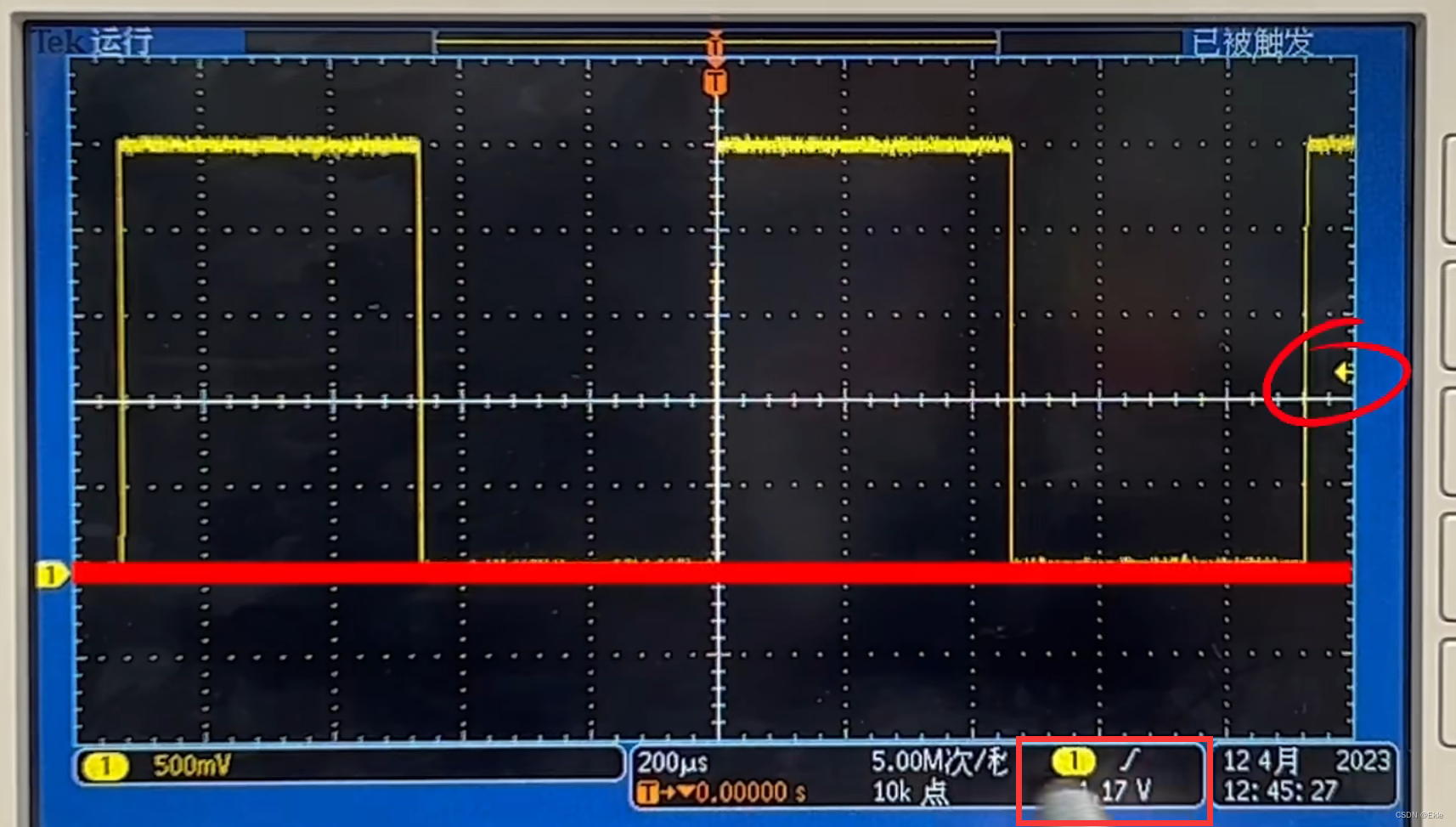

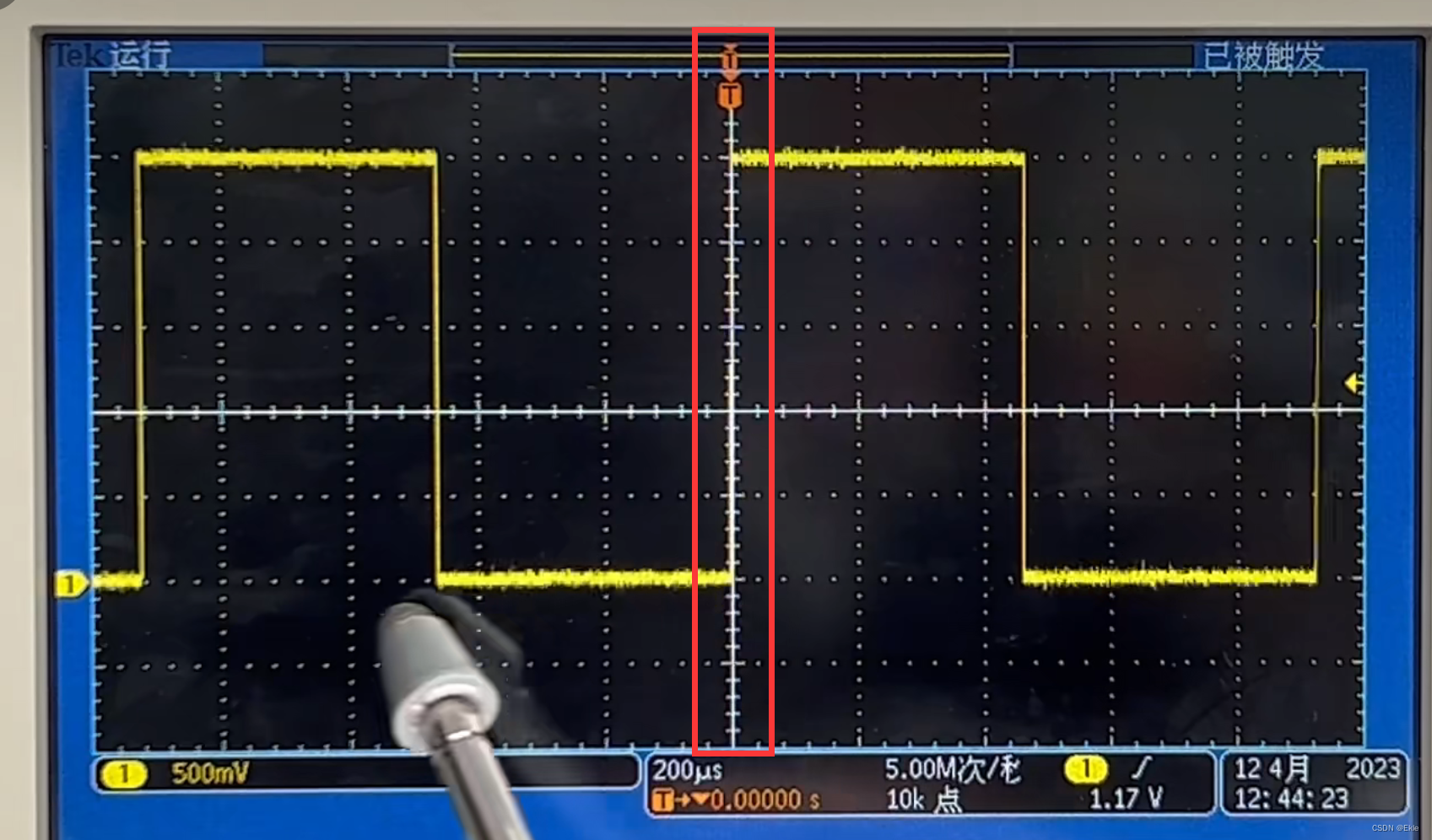

1.  纵轴代表电压 横轴代表时间

     1.00V表示的是每一小格的电压，200us表示每一小格的时间，5.00M次/秒表示的是每秒读入5*10^6个点，10k点表示的是存储深度每次可以存储10000个点

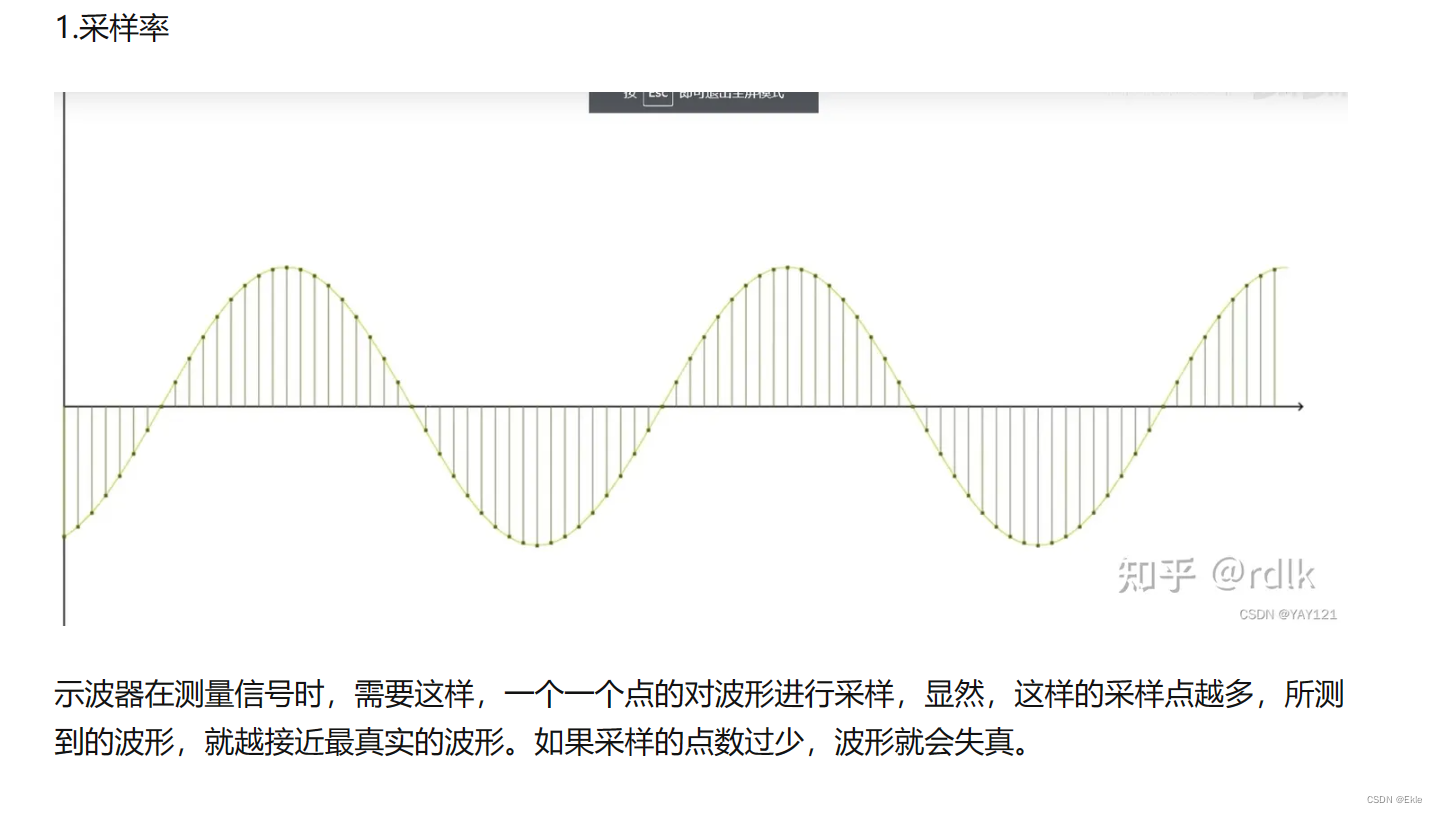

关于采样率：

关于存储深度：

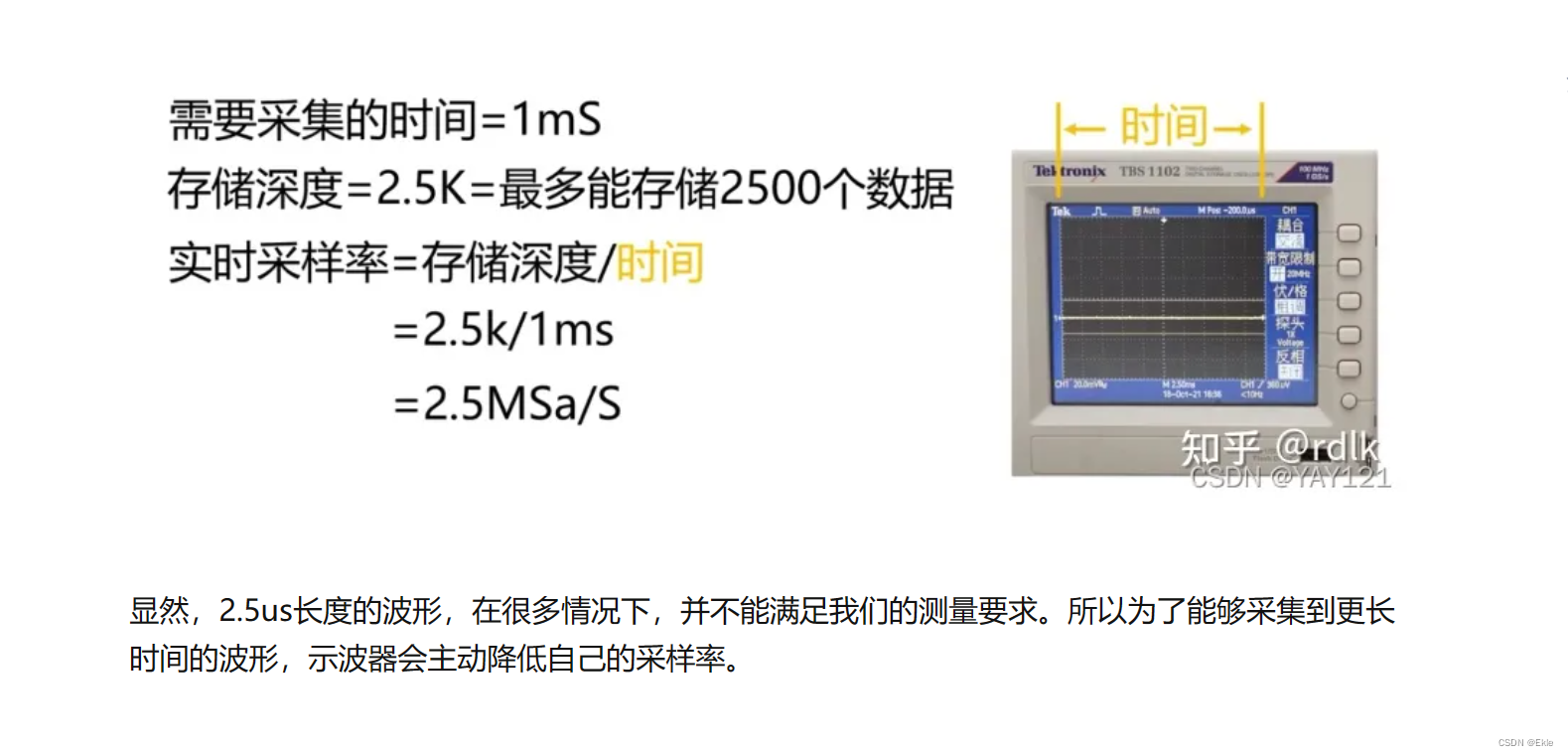

存储深度和实时采样率的关系：

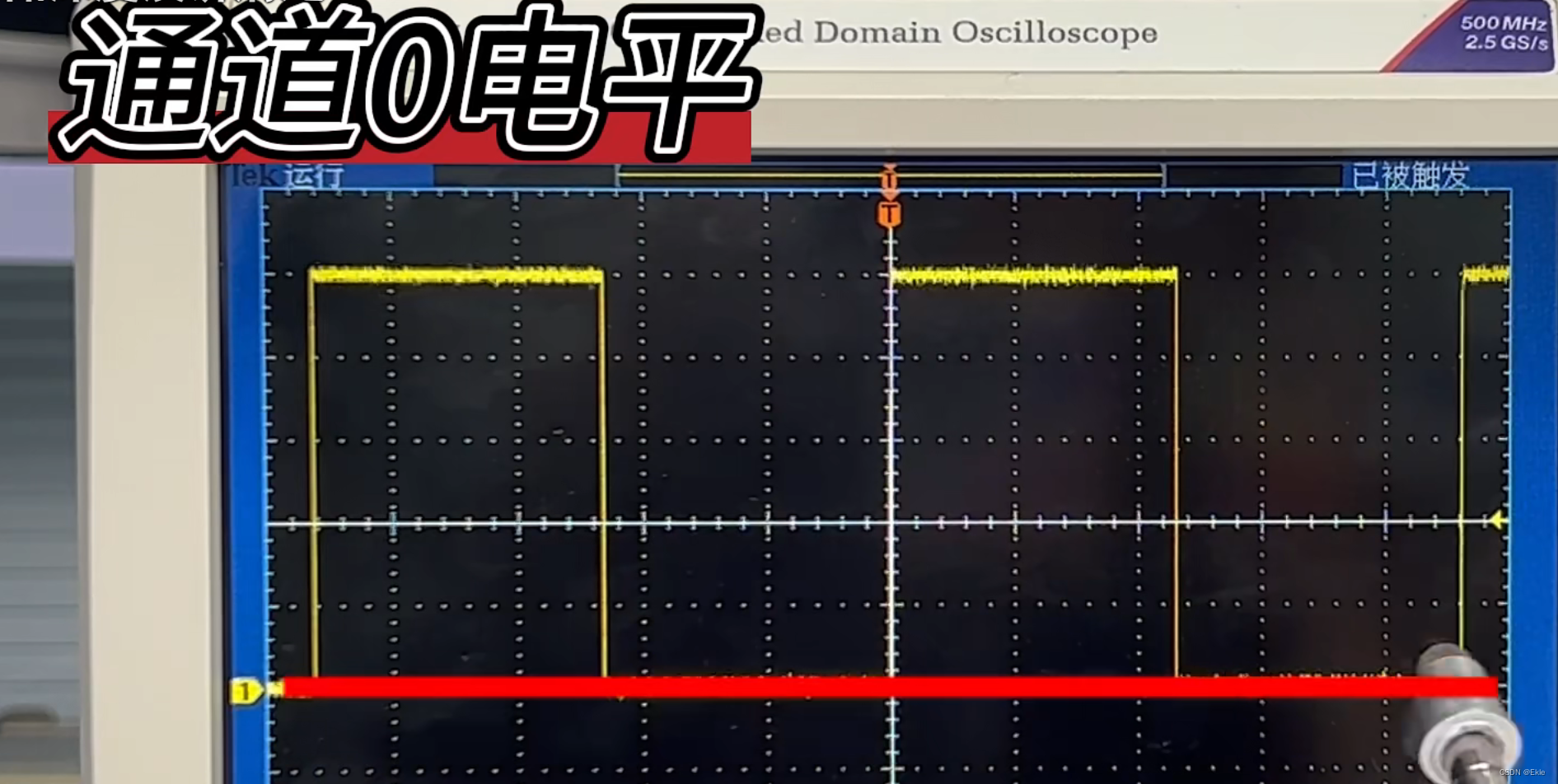

通道0电平

触发电平：使示波器进行扫描的信号

触发点：触发点之前是预采样，触发点之后是延迟采样

1.17V代表触发电平到通道零电平的电压

三、按键和旋钮

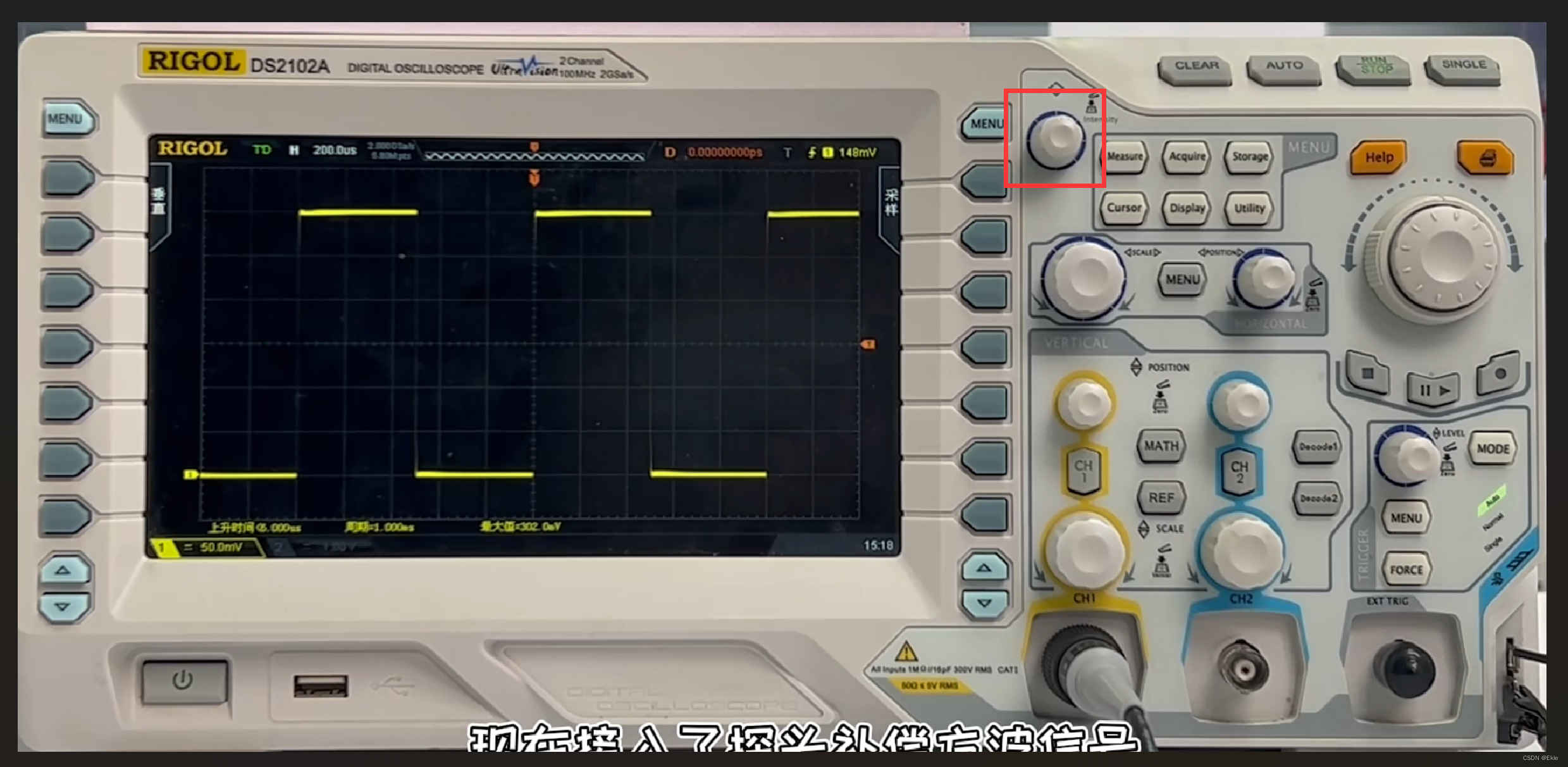

1、多功能旋钮：调整亮度，选择菜单功能；

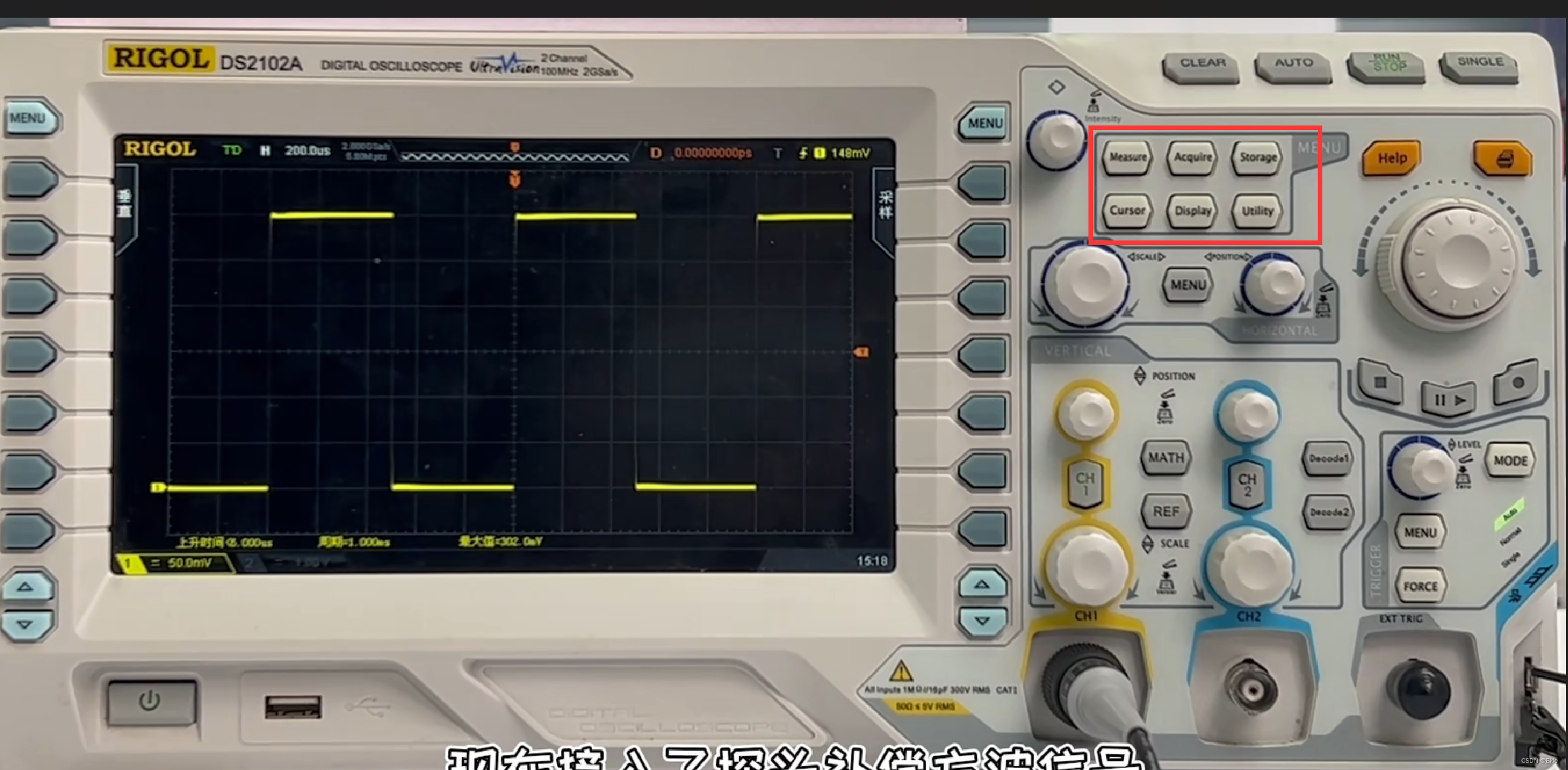

2、功能按键

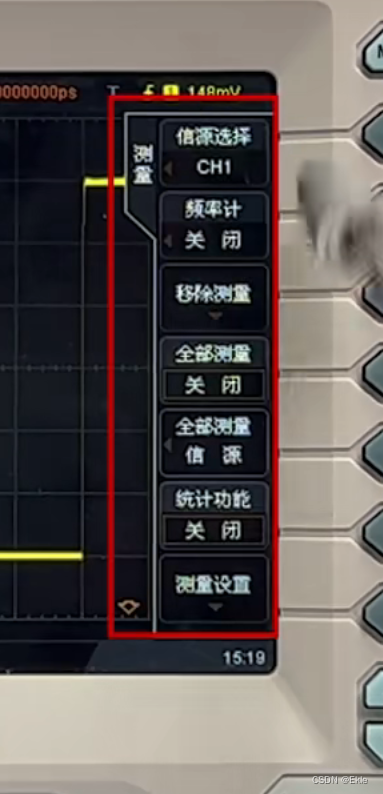

①measure：测量，进行测量相关设置

②Acquire：采样

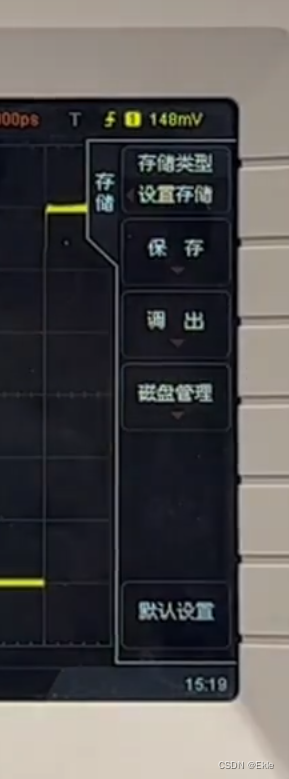

③Storage：存储

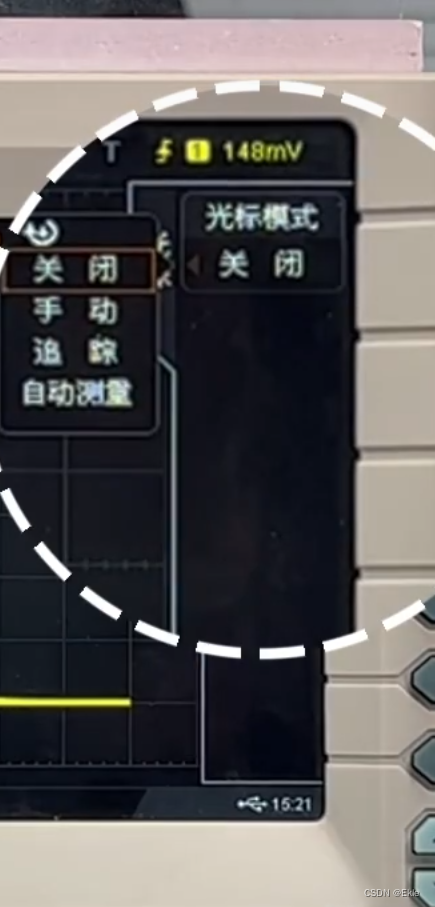

④Cursor：光标设置，可以测量周期，电压值

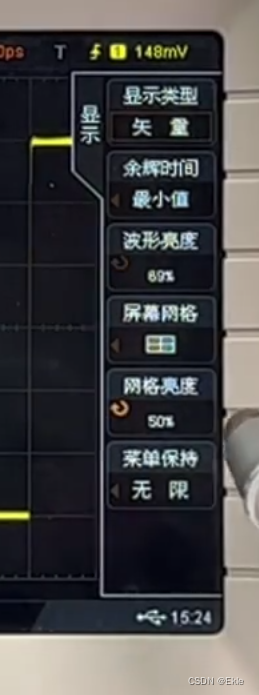

⑤Display：显示菜单

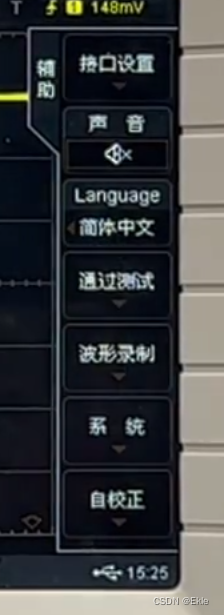

⑥Utility：辅助功能菜单

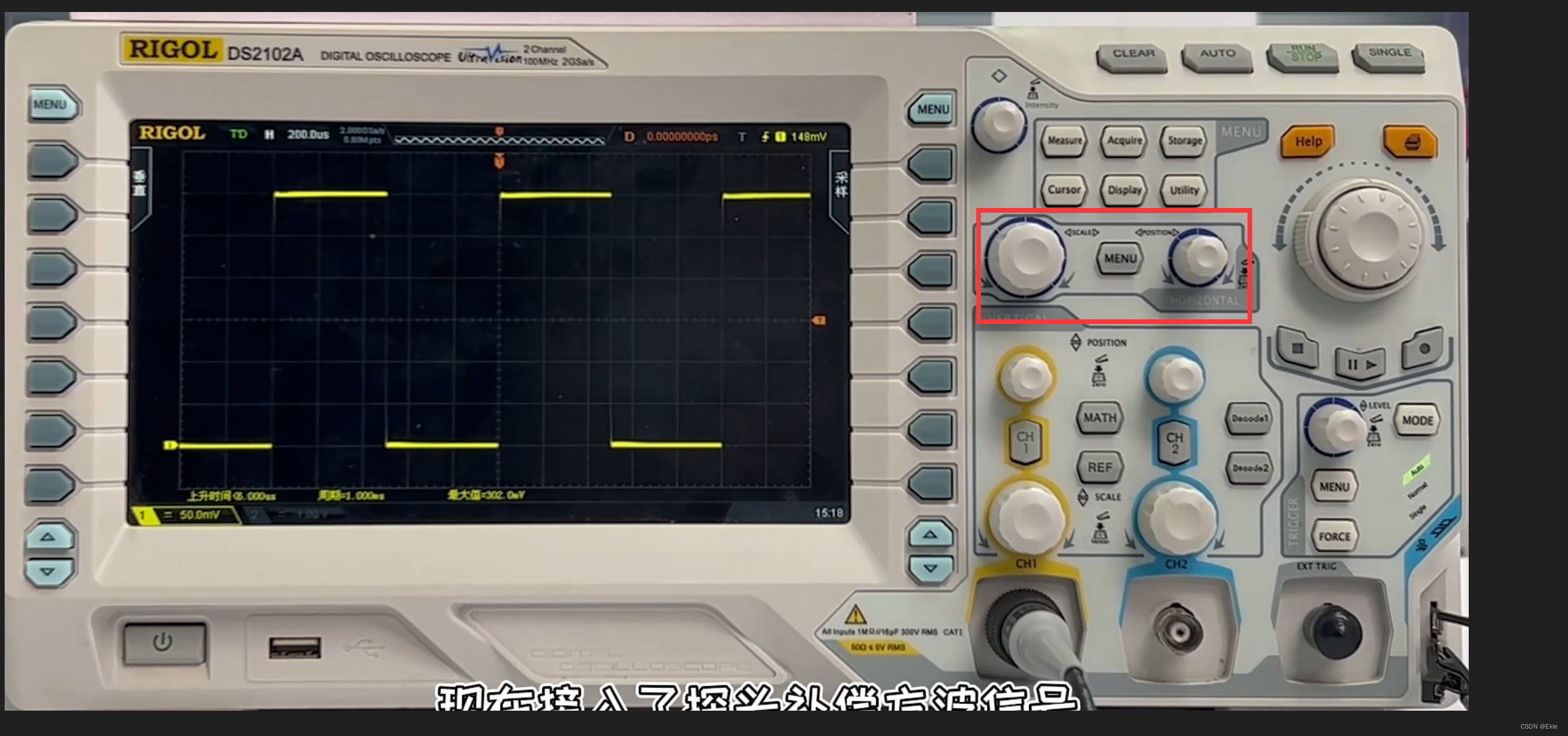

3、水平控制区

水平时基调节旋钮（左）可以调节水平时基，通俗来说就是胖瘦

水平位移调节旋钮（右）可以水平移动波形

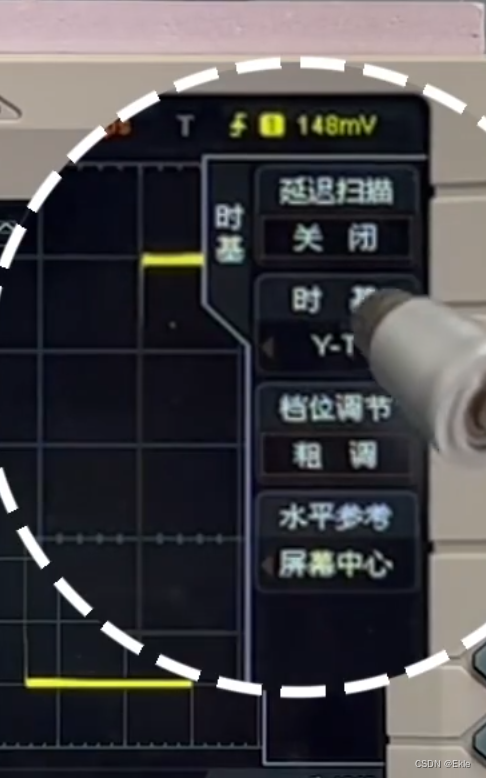

中间MENU菜单键可以选择如下功能

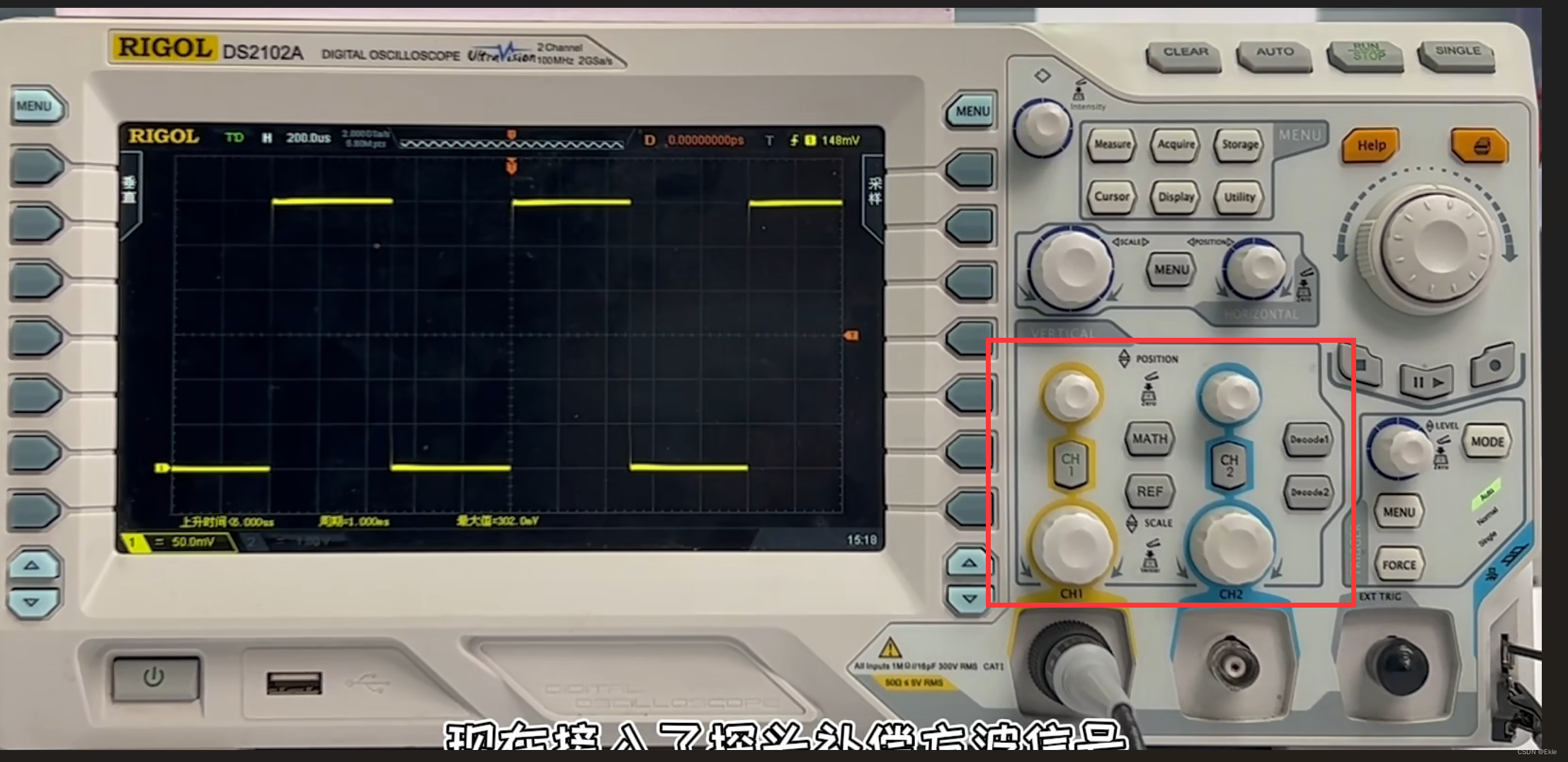

4、垂直控制区

大旋钮：可以调节高矮

小旋钮：调节触发电平，可以上下引动波形

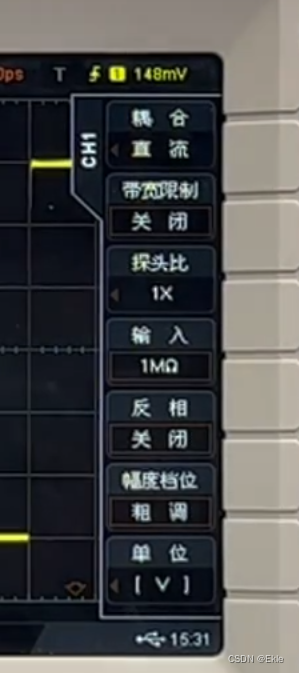

CH1：菜单按键可以进行通道1相关的设置

①耦合：

在示波器中，耦合是指将信号源与示波器的输入通道相连的过程。耦合方式决定了示波器如何响应输入信号的直流和交流成分。

常见的耦合方式包括：

1. 直流耦合（DC Coupling）：示波器通道对输入信号的直流和交流成分都进行放大和显示。适用于观察信号的整个频谱。

2. 交流耦合（AC Coupling）：示波器通道只对输入信号的交流成分进行放大和显示，直流成分被阻断。适用于观察信号的变化情况，过滤掉直流偏移。

3. 高通耦合（High Pass Coupling）：类似于交流耦合，但是会通过一个高通滤波器来阻断低频信号。适用于观察高频信号，过滤掉低频噪声。

4. 低通耦合（Low Pass Coupling）：类似于交流耦合，但是会通过一个低通滤波器来阻断高频信号。适用于观察低频信号，过滤掉高频噪声。②

②带宽：

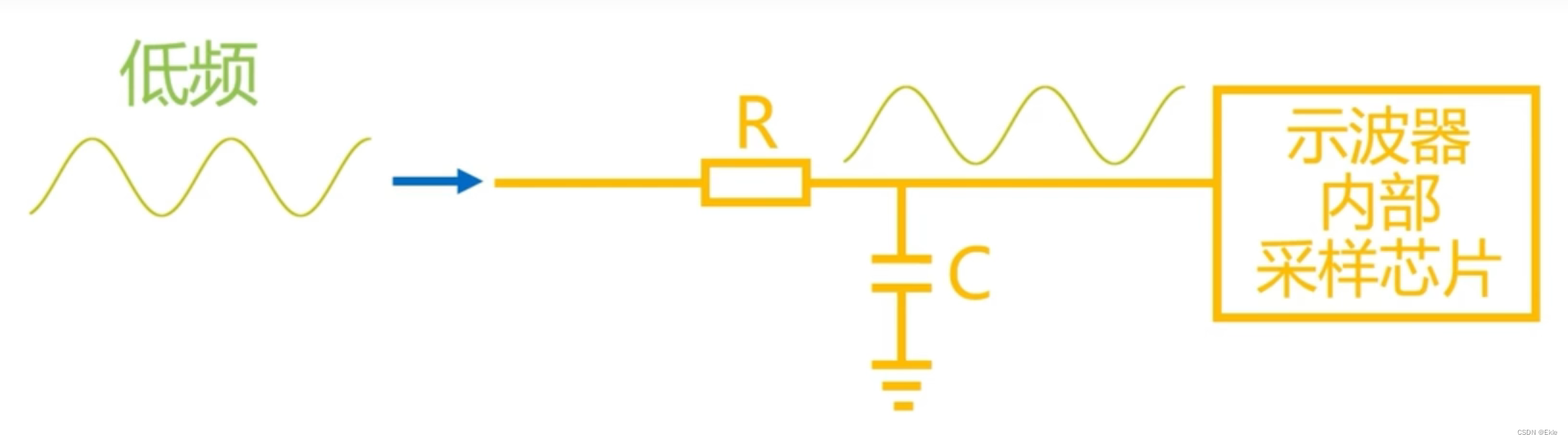

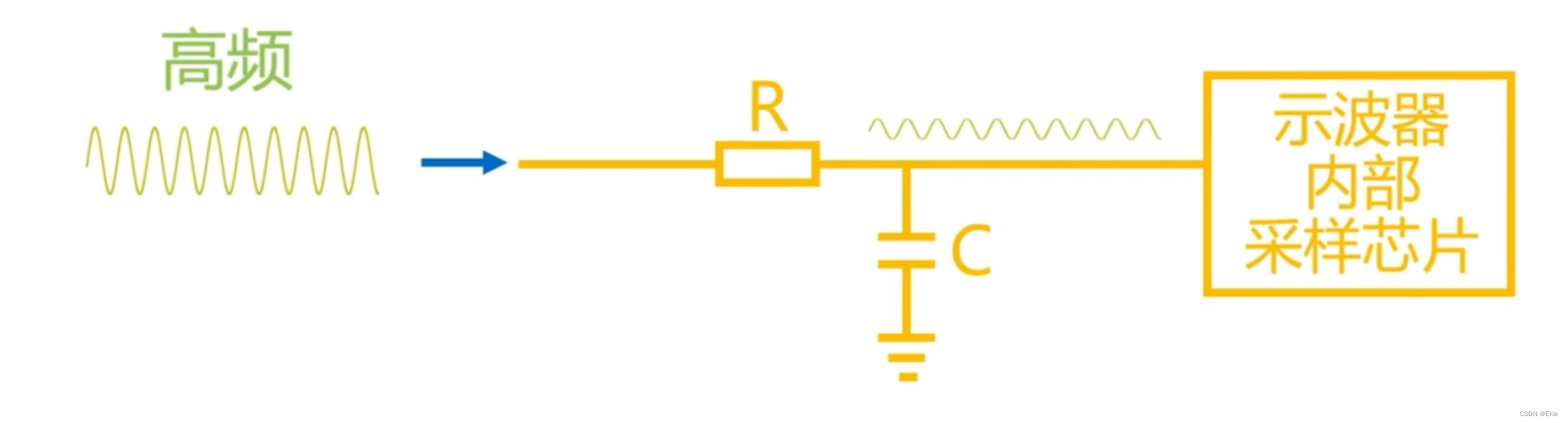

示波器和示波器的探头可以看成是一个简单是RC滤波器，

低频正弦信号可以很容易穿过RC滤波器，进入到示波器中，

高频正弦信号会受到衰减

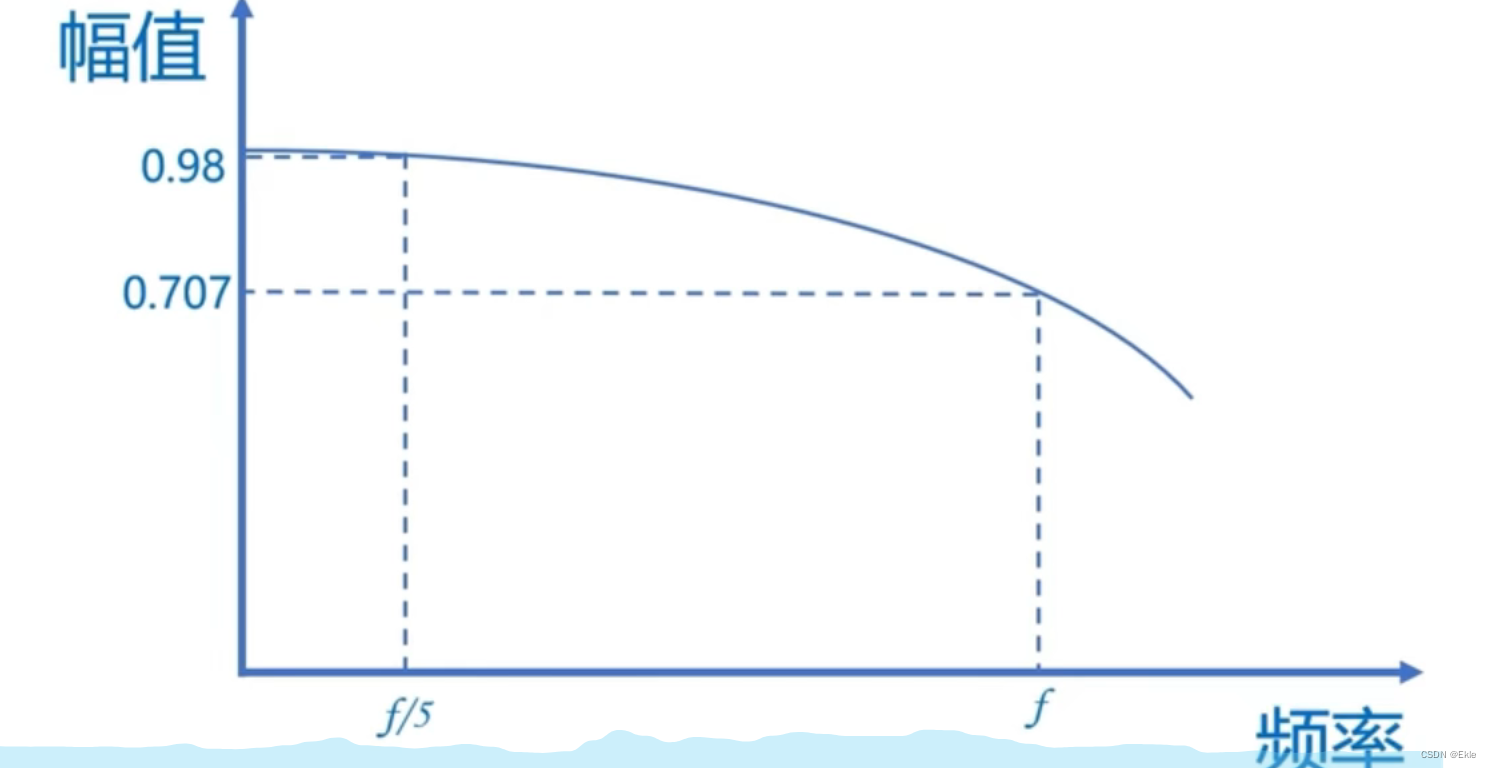

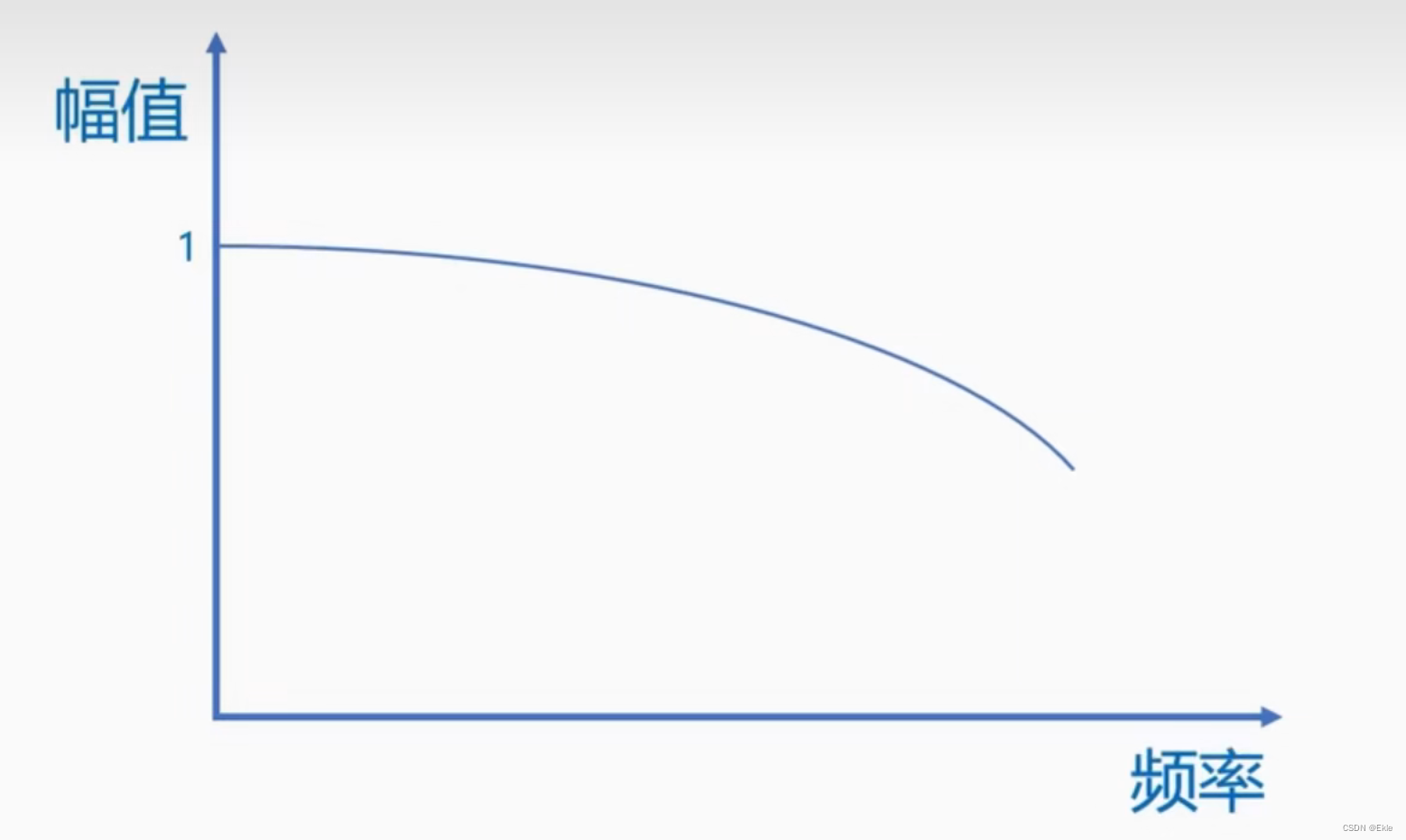

频率和衰减幅度的关系如下

频率到某一个特定值时赋值衰减为原来的0.707倍，这个特定的频率被称为带宽

若一台示波器的频率为100MHz，当输入一个100MHz，1v的的正弦波时，示波器上显示出来的波形变为0.707v

五倍法则选择带宽

示波器的带宽应为被测正弦波频率的五倍左右

此时衰减仅为2%可以忽略不计

为什么这里讨论正弦波而不讲其它波形？

原因是所用波形基本都可以通过傅里叶变换（叠加有限个或无限个正弦波）来得到，所以测量其它波形也相当与在测量正弦波；

MATH键：

进行相关的数学计算，可以将CH1和CH2波形进行运算叠加，还可以进行数字滤波和高级运算。

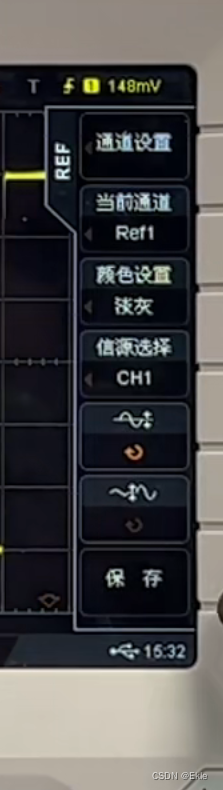

REF键参考波形设置

总线触发菜单（没懂）

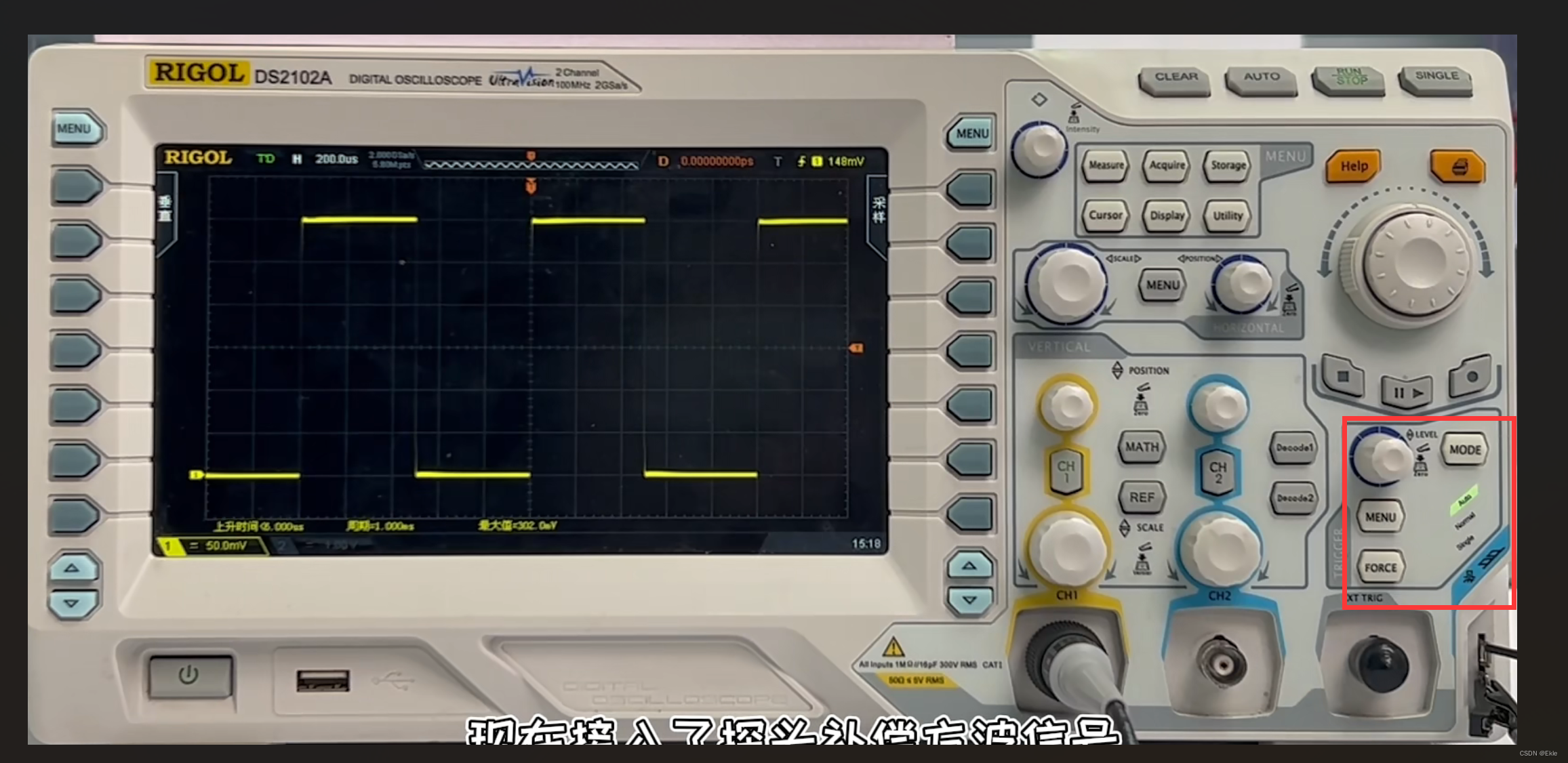

5、触发控制区

①旋钮：触发电平旋钮，可以使触发电平上下移动

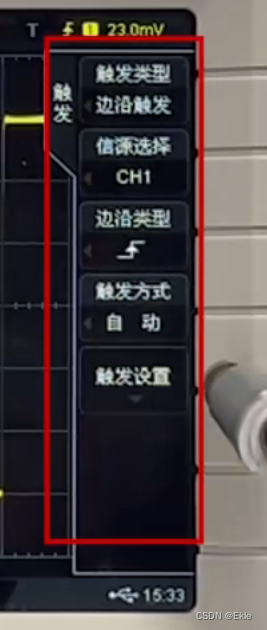

②MENU：触发菜单

面对低重复信号一般选择普通触发，瞬时信号选择 单次触发，

③FORCE：强制触发按键

④MODE：触发模式选择

6、导航旋钮和录制按键

①导航旋钮：用于导航和控制示波器的各种功能，用于调整水平位置、垂直位置、时间基准、增益和触发等参数。

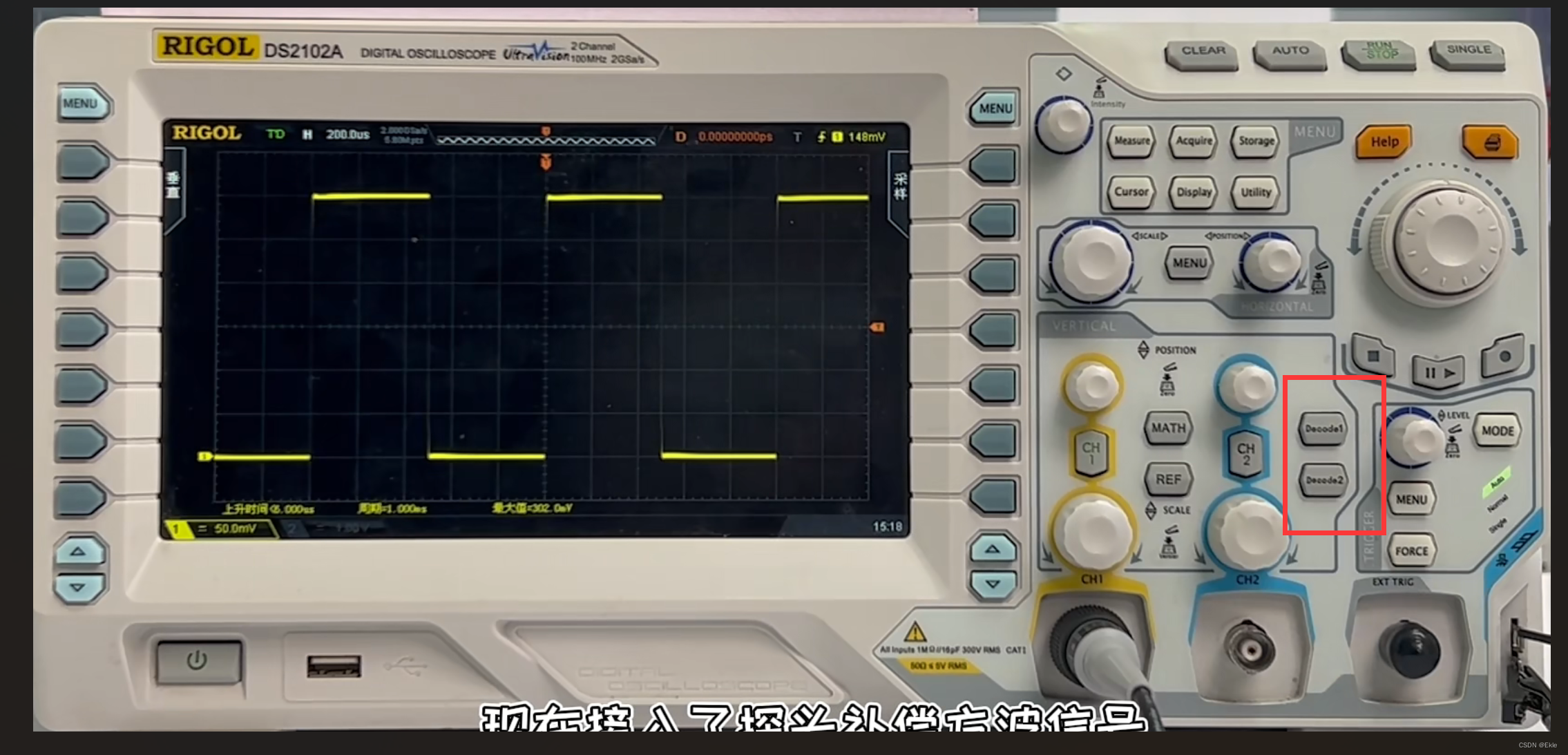

②录制按键：

从左到右：一个按键为指示灯，闪烁代表正在录制，一直亮代表录制完成，也可以起到暂停录制的功能

第二个键可以进行波形的回放

第三个键为录制开始按键

HELP按键：按下HELP再按下忘记功能的按键会提示该键的功能

另外的黄色按键为打印键

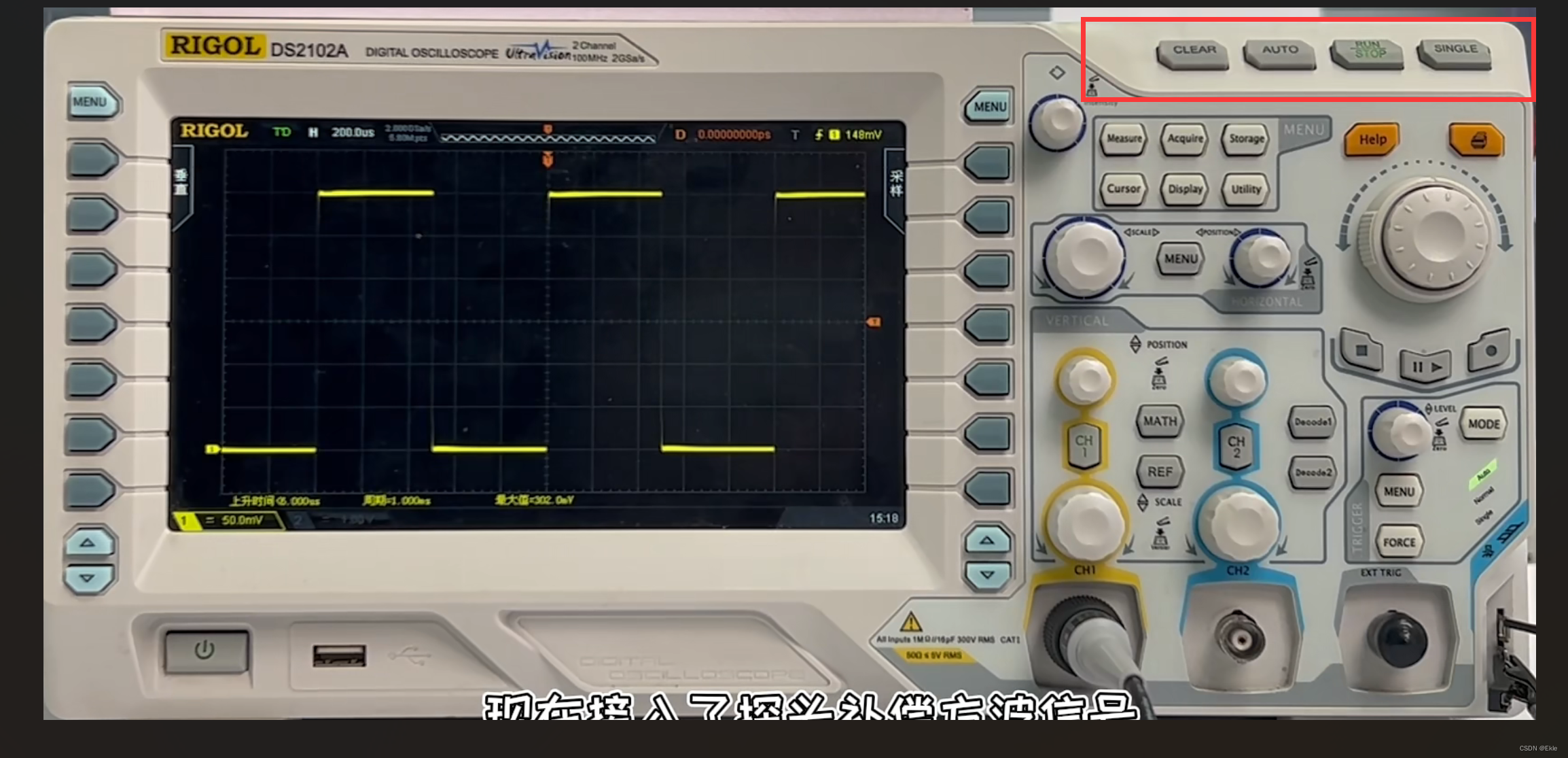

7、其它按键

①CLEAR：清除按键

②AUTO：自动设置按键

③RUN/STOP：开始和停止按键

④SINGLE：单次触发按键，可以用来捕获瞬时信号
