HYPERMILL2023.2版本端面加工工单讲解

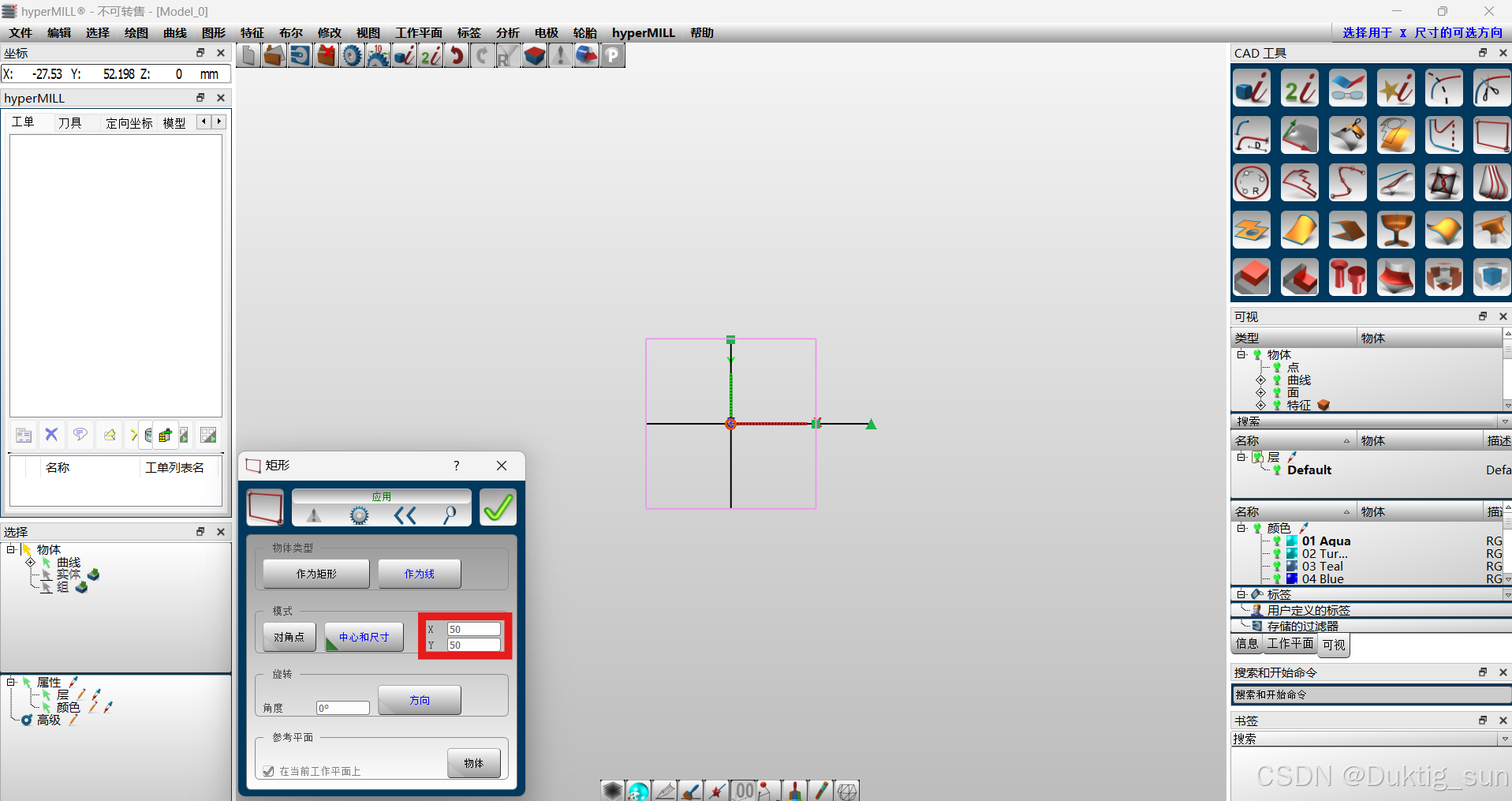

1.打开软件，CTRL+N新建，画出矩形，设置XY长宽，点击坐标原点

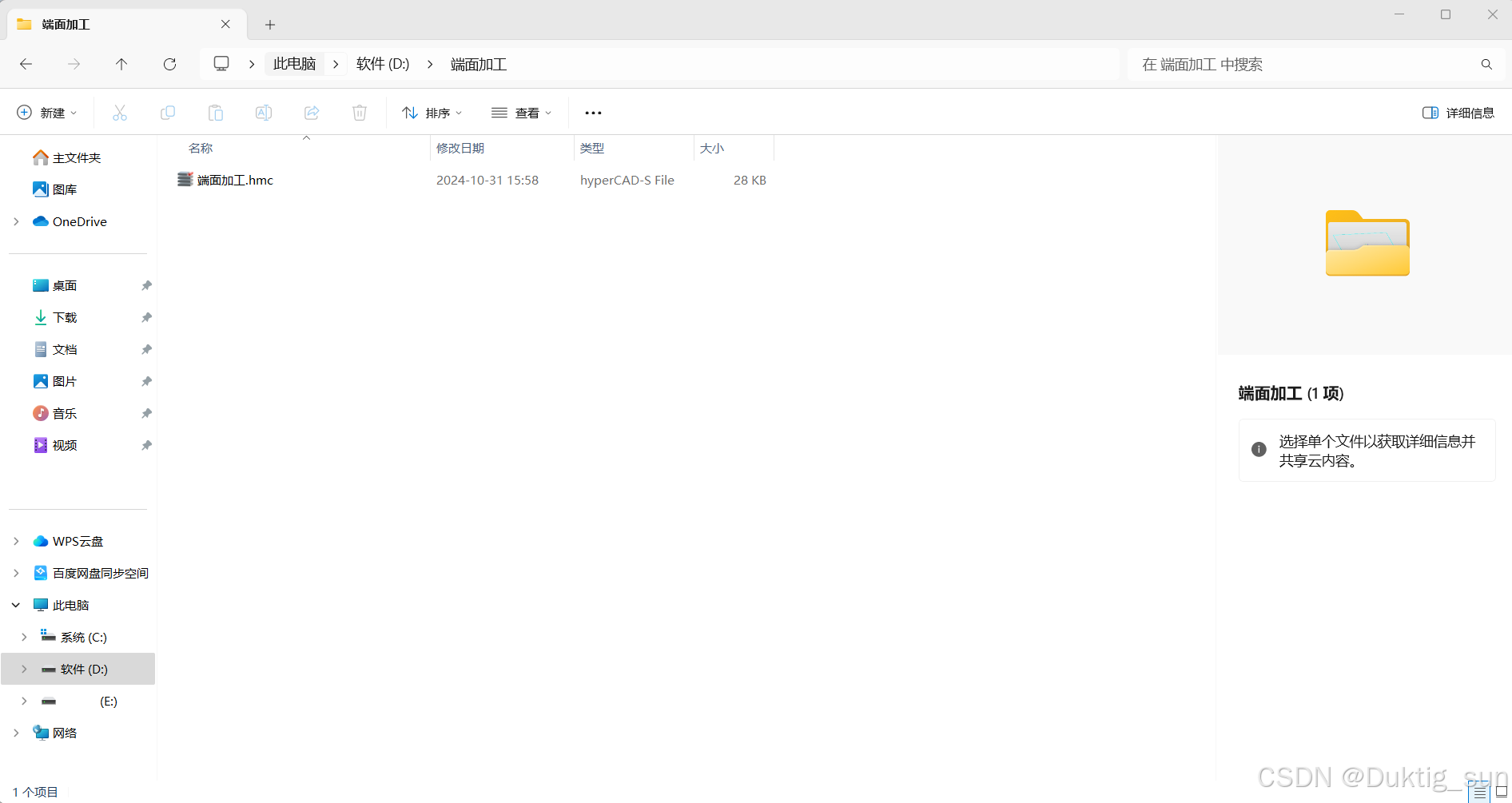

2.保存文件

3.打开hypermill设置，点击项目，点击模型路径，勾选上保存报告，点击勾

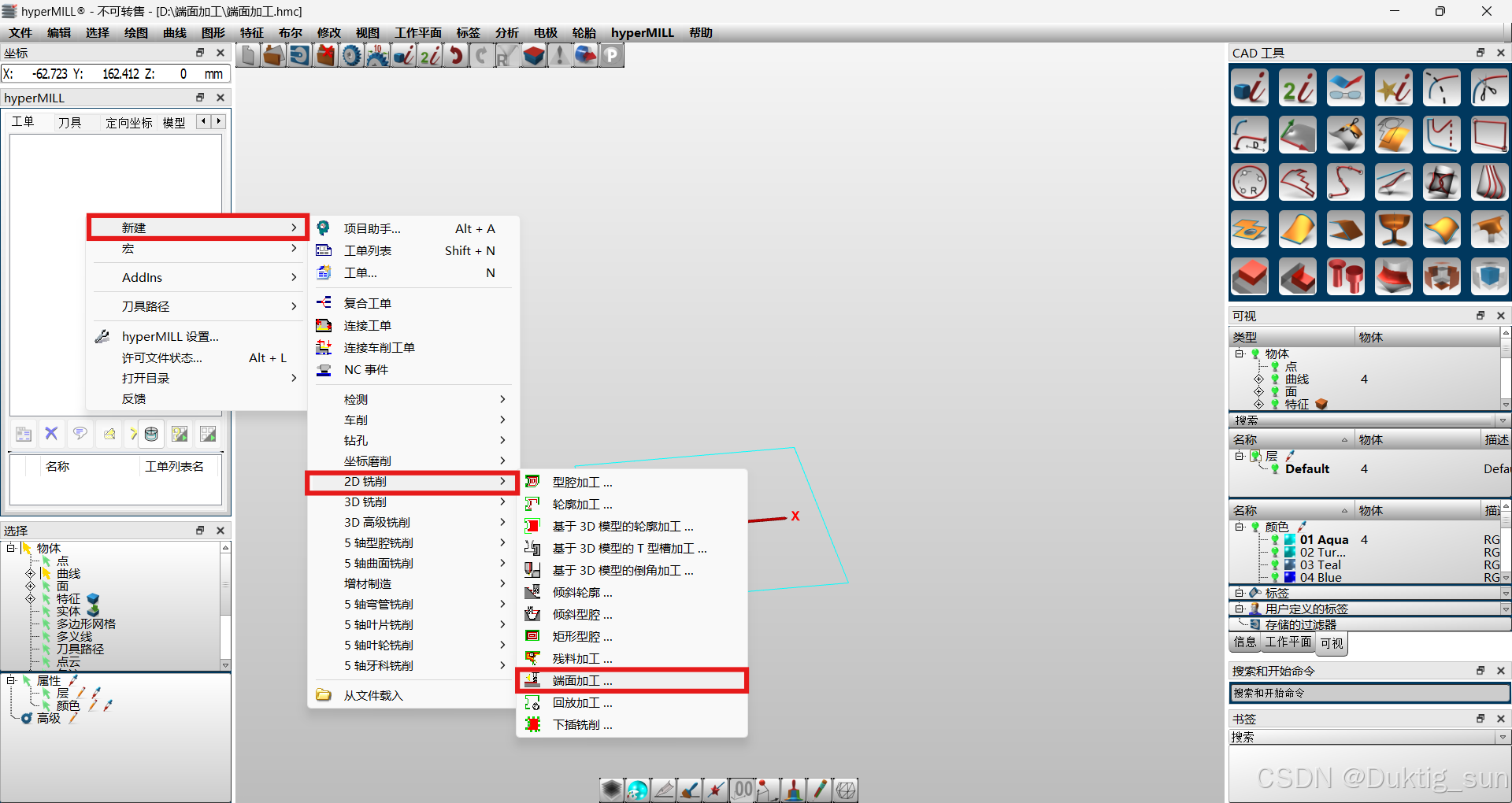

4.右键新建，2D铣削，端面加工，进去以后先打勾

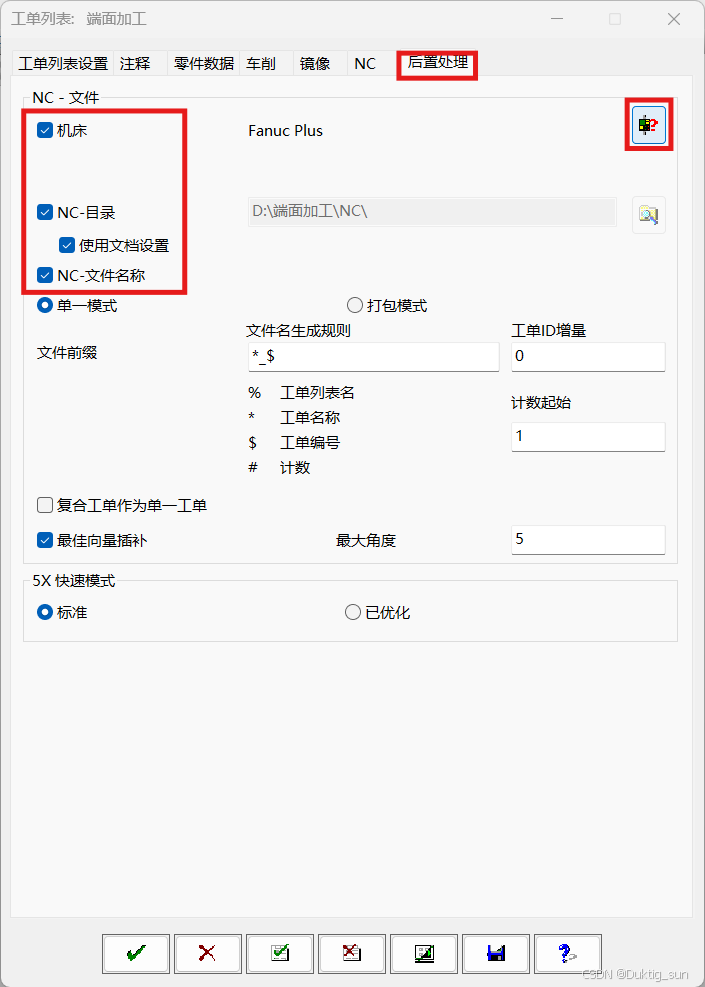

5.双击工单列表，点击后置处理，把图上四个勾勾选上，再点击右边的机床图片

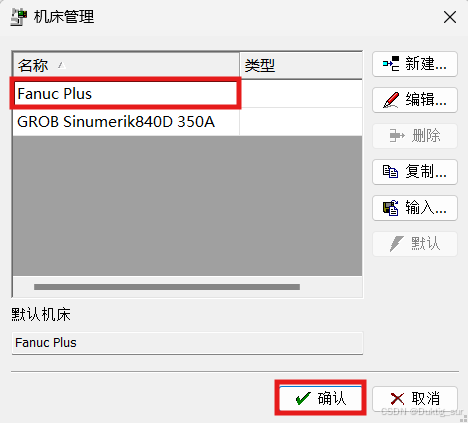

6.配置后处理，选择好机床，点击确认

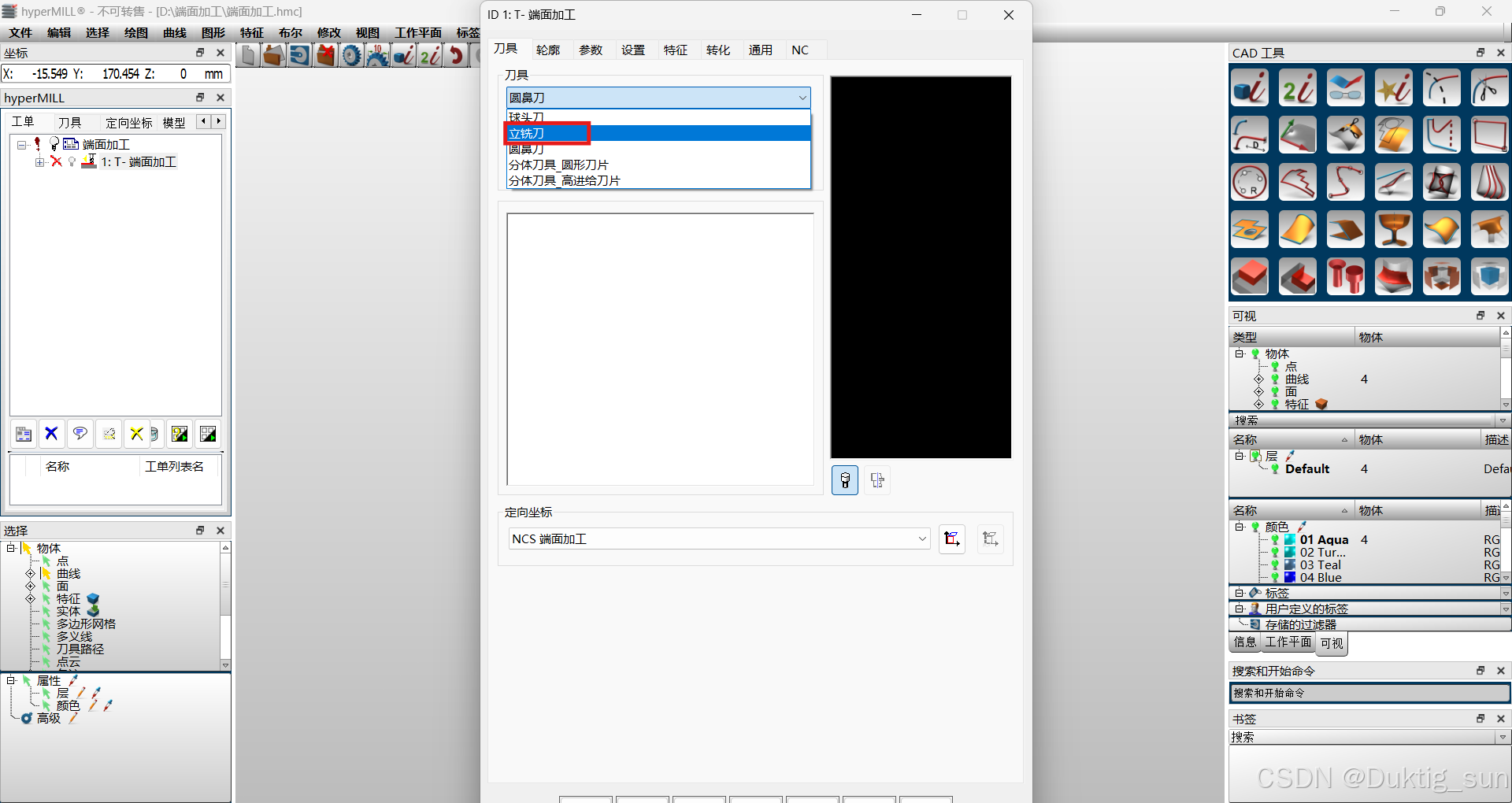

7.进入端面加工程序，选择立铣刀

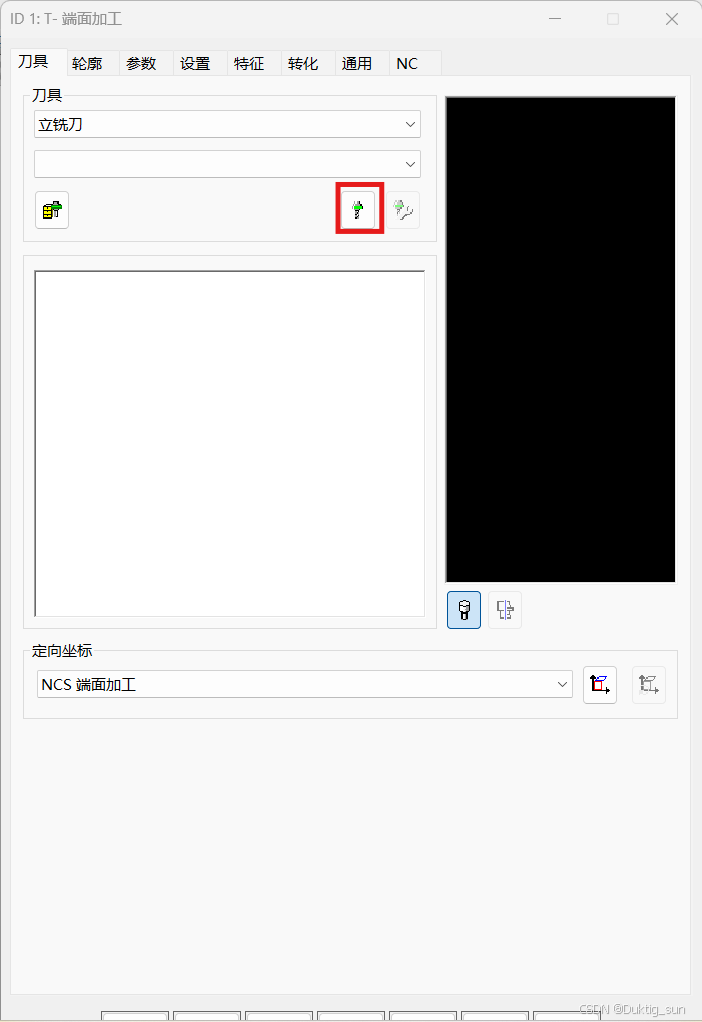

8.点击那个刀具图像新建刀具

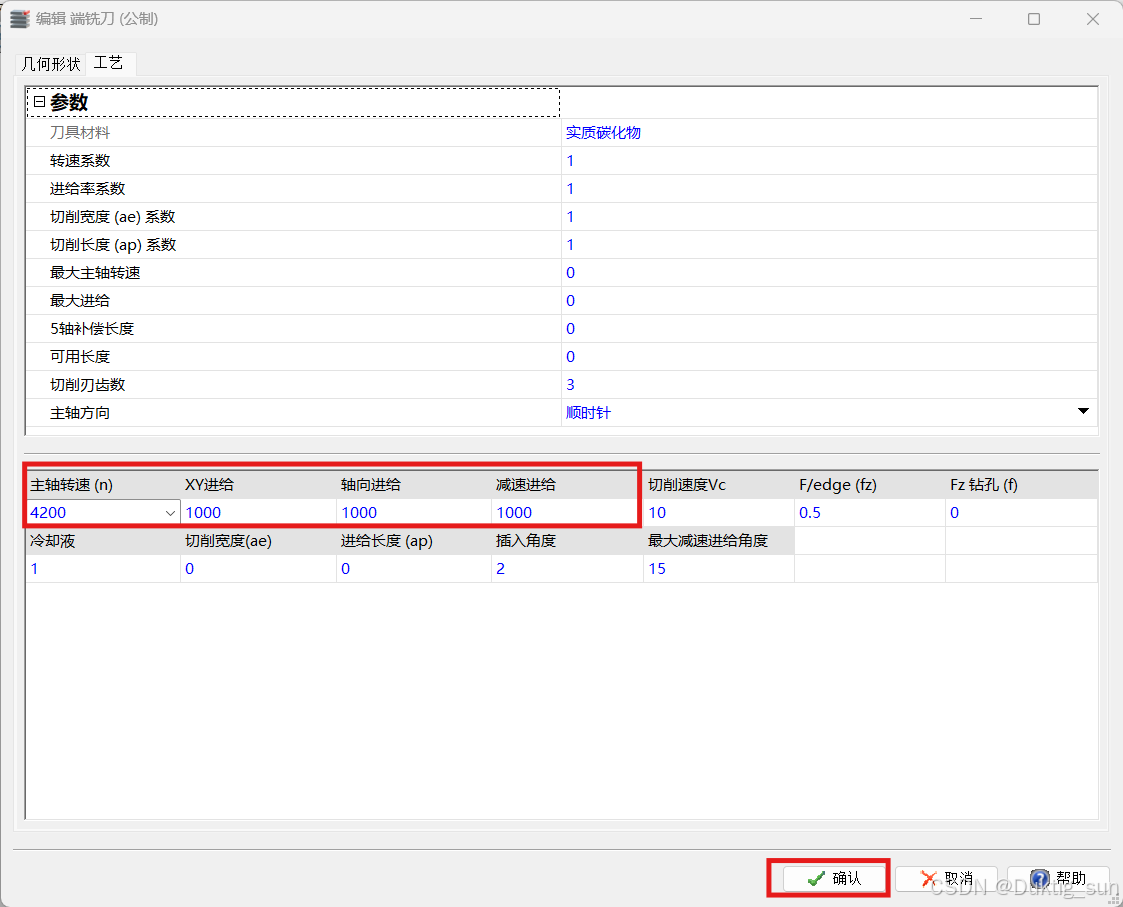

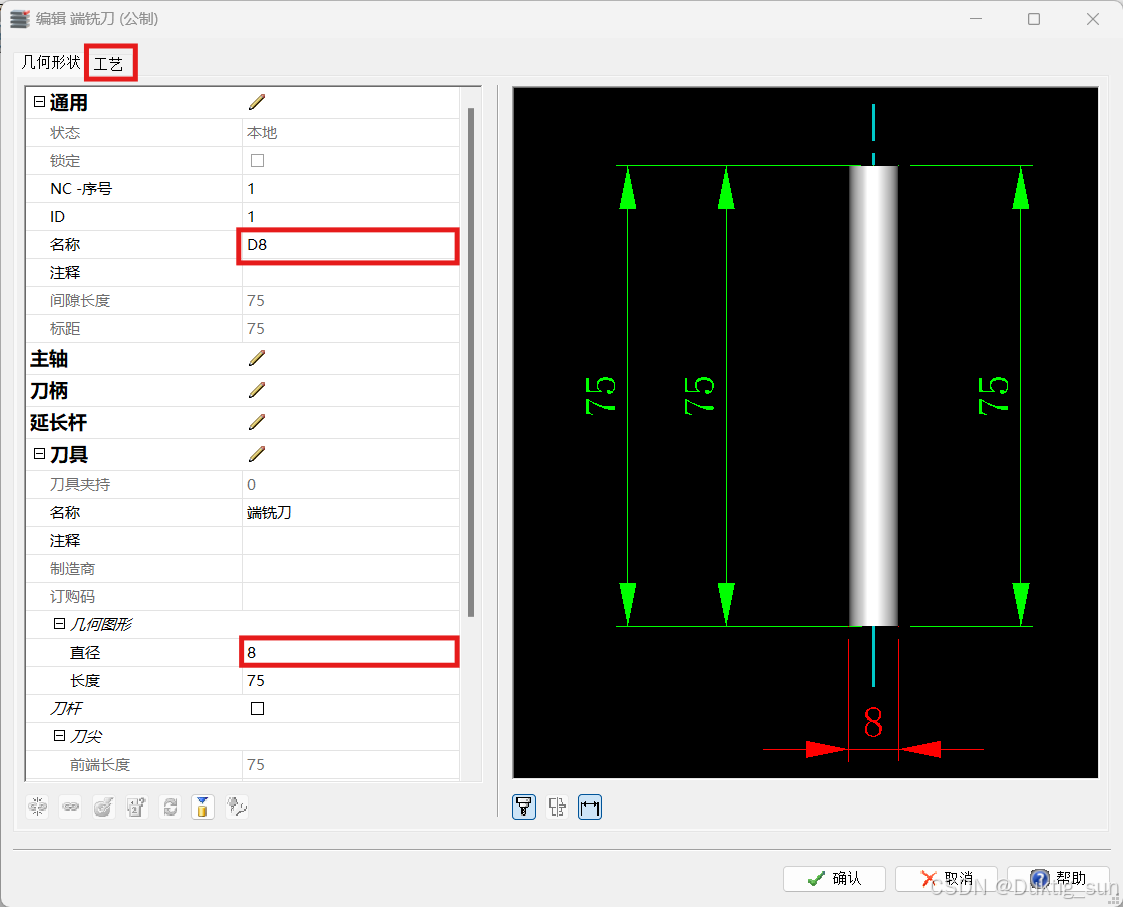

9.改名称（不要有中文）和刀具直径，再进入工艺，修改转速和进给，最后点击确认

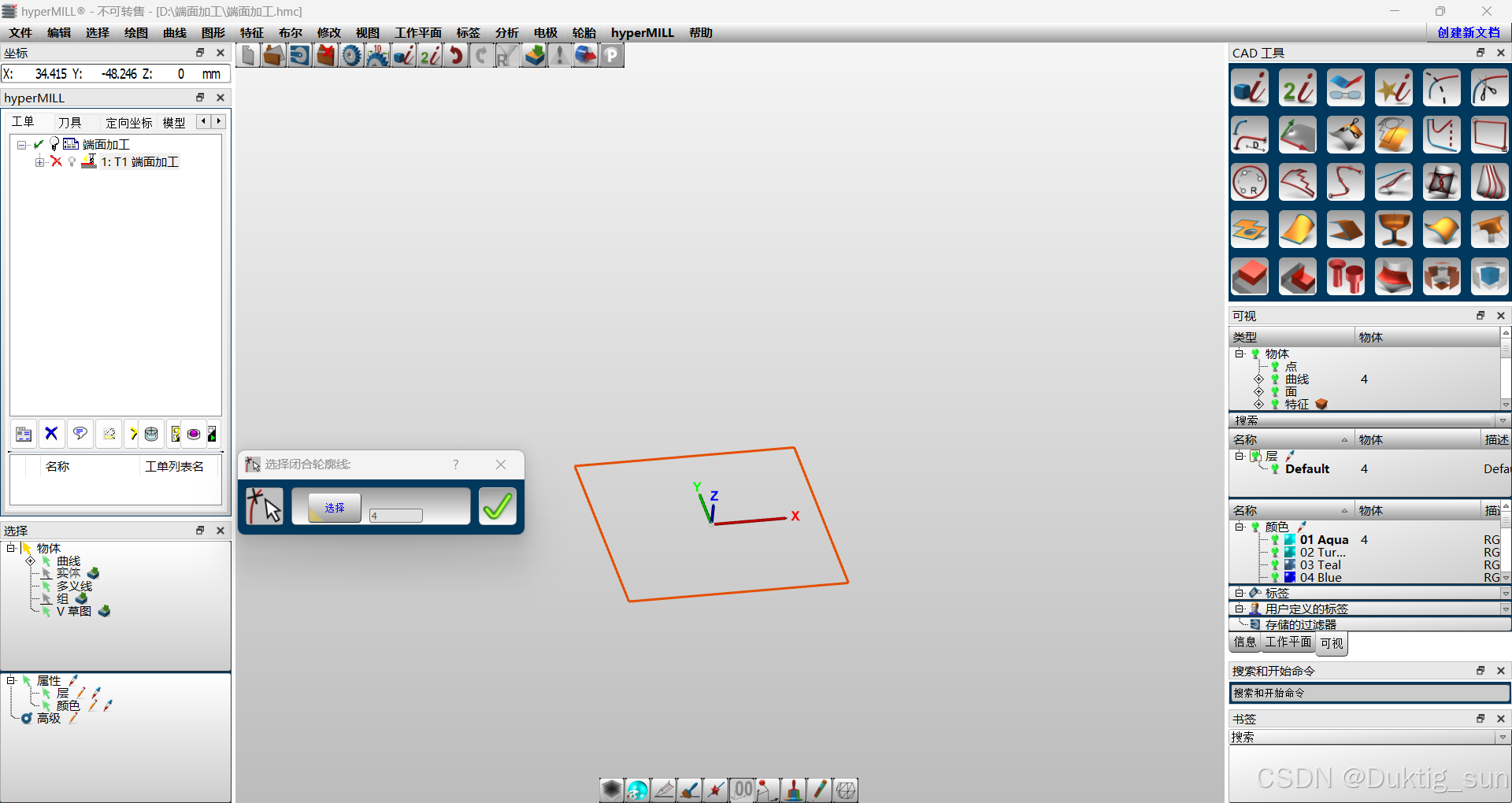

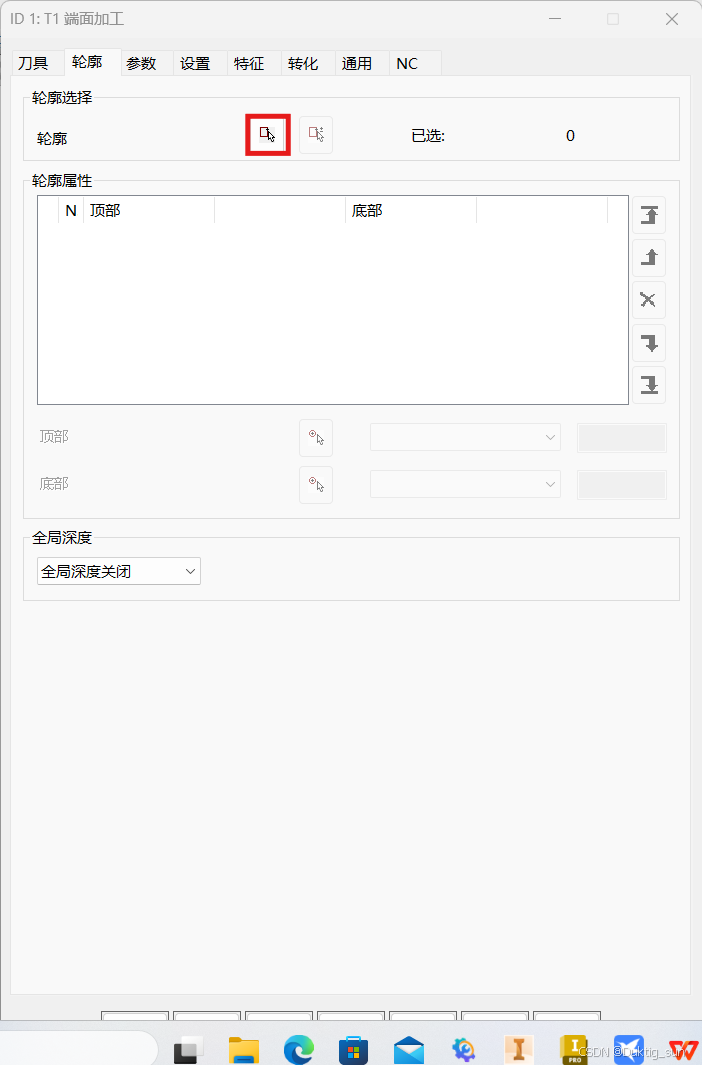

10.添加轮廓

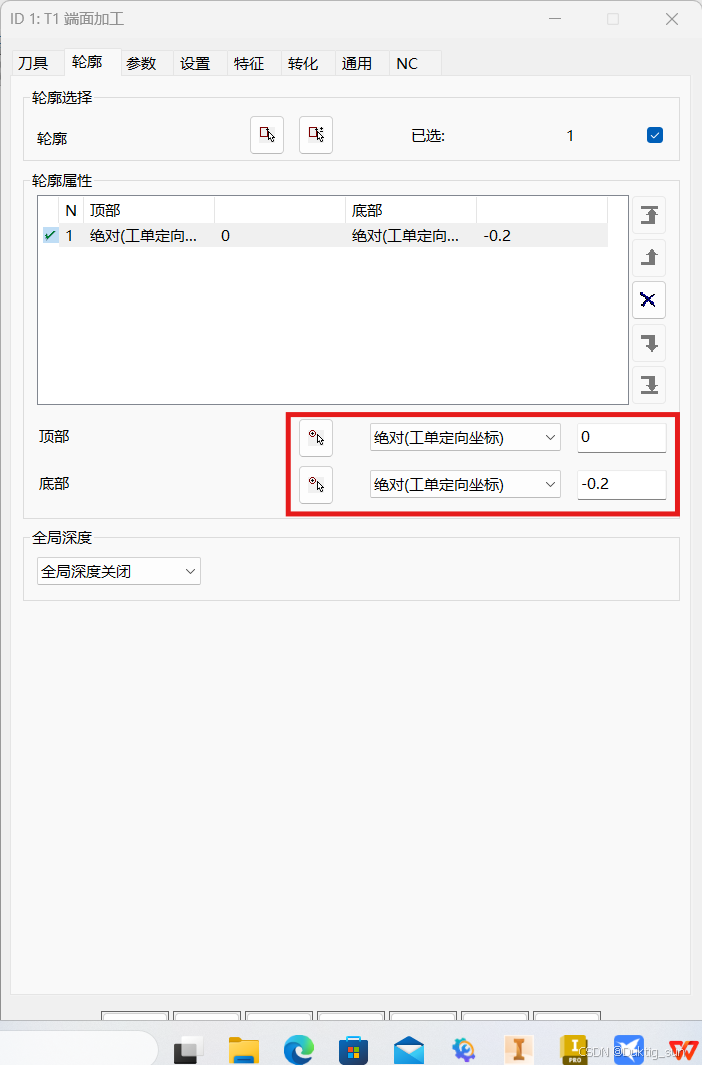

11.修改顶部底部的高度，根据实际情况进行修改

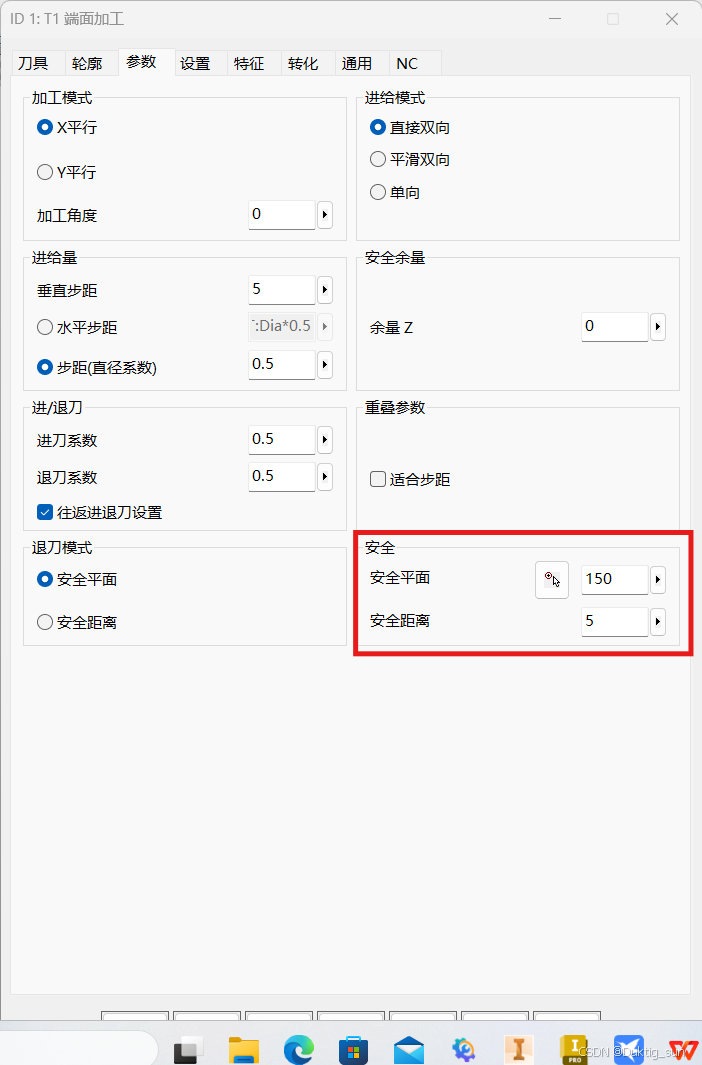

12.修改参数，根据实际情况进行修改

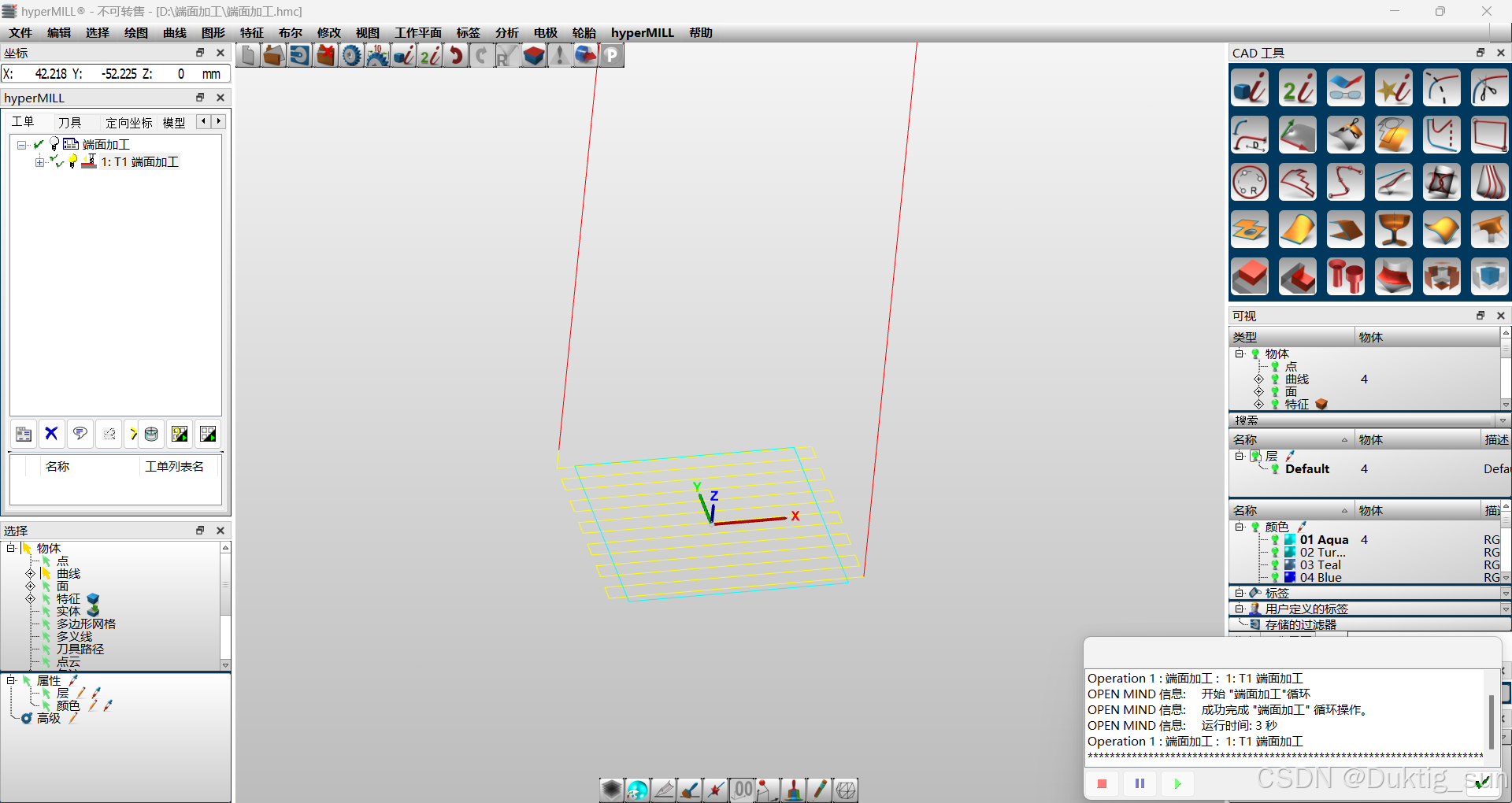

13.计算刀路

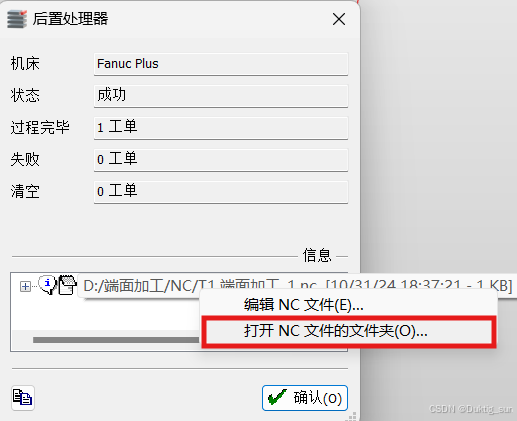

14.生成NC文件

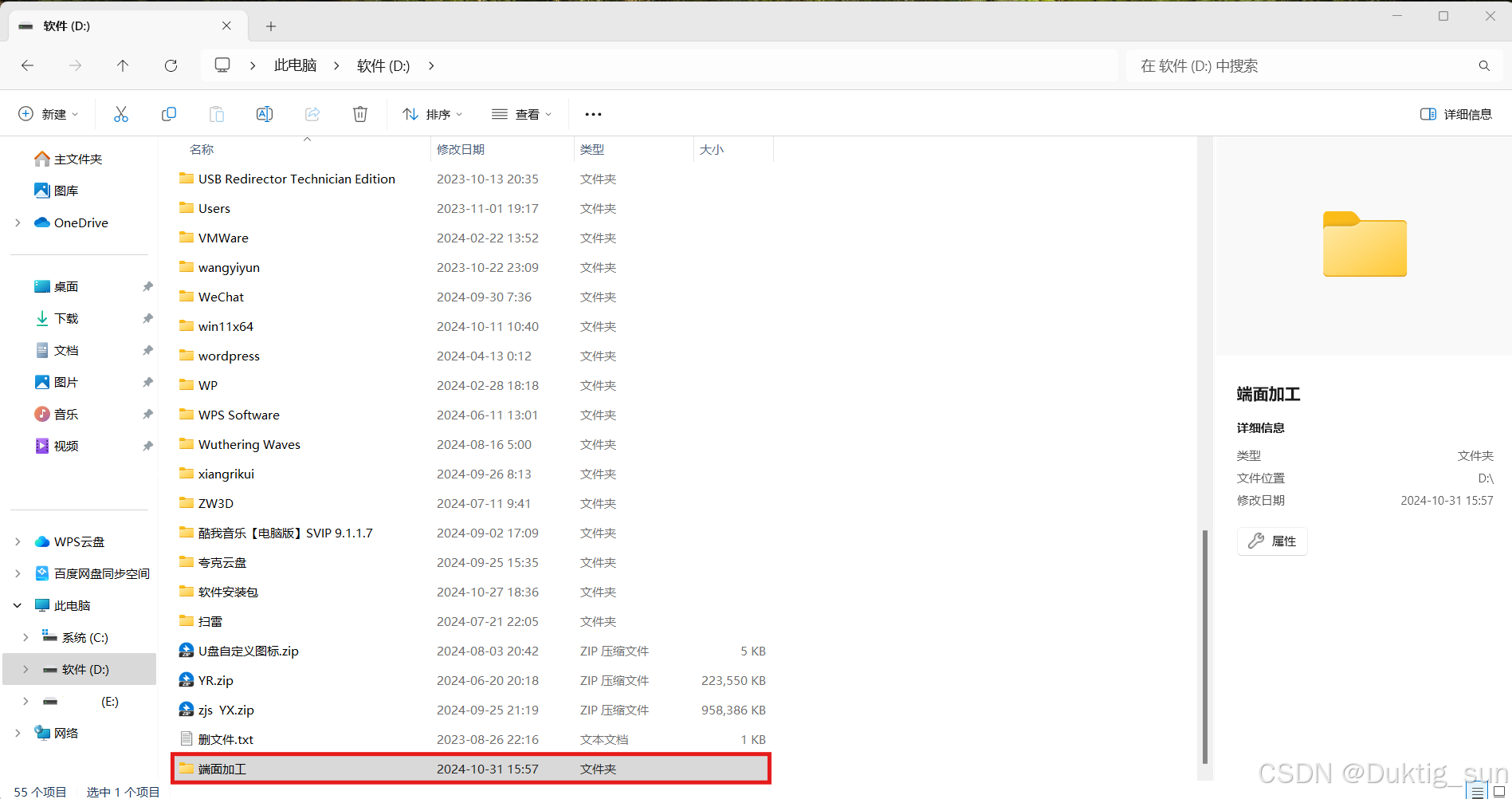

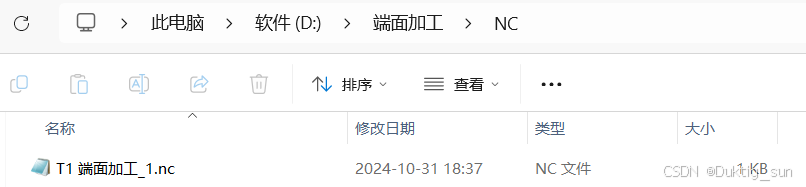

15.打开文件夹

16.将程序传输进机床进行加工
