1、内容概览

本文主要基于Python语言实现了基于Socket UDP协议的RTP数据包通信与传输，其中，示例RTP数据包为PCMA编码的音频包，其他类型RTP同理，通过socket长连接将示例用户A与B连通并通信，在传输过程中，用户A或用户B的socket连接即作为服务端接受RTP数据包，也作为客户端发送RTP数据包，值得重点说明的是：RTP交互过程接收端和发送端的ip及port必须是一个socket连接才能做到交互及正确解码。对于UDP及RTP概念相关的内容本文不做过多阐述，请读者自行了解。

2、设计流程

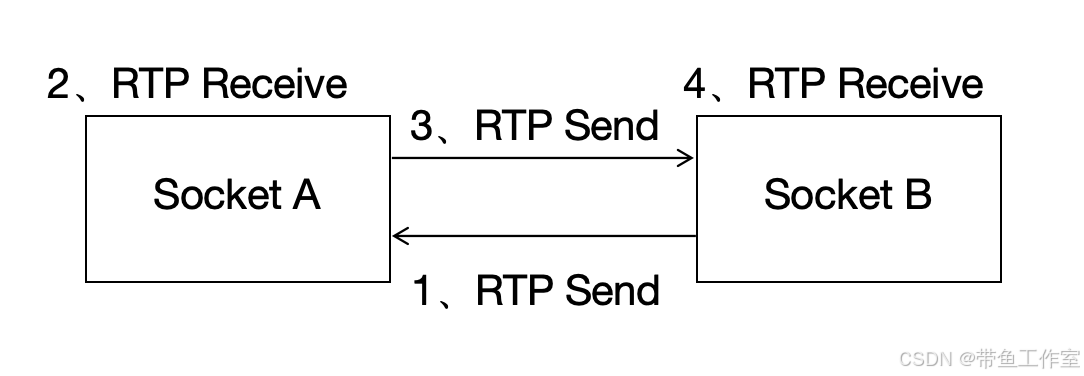

主要流程如下：两个用户A、B作为两端传输并解析RTP数据包，用户A首先启动，然后用户B启动，首先向用户A发送RTP数据包，用户A接收到RTP时首先解析，然后将数据包再发送给B，B继续完成RTP解析操作，完成一次数据包通信。数据流及步骤如下图（1～4步）：

3、示例实现

整体通过Python Socket库实现，首先创建Socket对象：

import socket

server_socket = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)

其中，AF_INET是指IPv4，SOCK_DGRAM是指UDP协议，然后将socket对象绑定到ip及端口上，如下：

server_address = ('127.0.0.1', 8000)

server_socket.bind(server_address)

本文将用户A绑定到了('127.0.0.1', 8000)；用户B绑定到了('127.0.0.1', 8001)；示例ip和port可根据实际情况修改，通常可由RTP数据包的address地址获取并返回数据包。

RTP交互时，socket的RTP发送使用sendto方法，RTP接收使用recvfrom方法，各方法的用法如下：

server_socket.sendto(rtp_packet, address)


packet, address = server_socket.recvfrom(4096)

对于recvfrom方法，参数4096表示接受rtp数据包的缓冲区大小为4096，对于PCMA编码的RTP数据包，大小通常为172个字节（包括头部信息及载荷信息，后续说明），因此4096是足够的，读者也可根据实际情况自行调整。

4、结果说明

下面按照第二部分的设计流程对实现结果进行说明。首先用户A启动，在此我们打印日志如下，表示用户A的服务端已经启动，且再监听传输过来的数据包。

socket A start listen

然后用户B使用sendto方法向用户A发送RTP，日志如下，表示用户B的socket客户端向用户A的服务端成功发送了数据包。

socket B send success to socket A:('127.0.0.1', 8000), time:2025-05-06 19:12:09.353820

示例RTP数据包内容如下：

packet = b'\x80\x08\x12\x00\x02\xd1|\x183B\xb9\xffU\xd5\xd4\xd4UTU\xd5\xd4TT\xd5\xd5\xd5UUU\xd5\xd5\xd5UU\xd5\xd5UUUU\xd5\xd5\xd5\xd5\xd5\xd5UUTUUUUUUUTUU\xd5UU\xd5\xd4\xd5\xd5\xd5\xd5\xd5\xd5\xd5UUUUUU\xd5\xd5\xd5U\xd5UUUUUUUU\xd5U\xd5\xd5\xd5\xd5U\xd5\xd5\xd5UUUU\xd5\xd5\xd5\xd5U\xd5UUUUUU\xd5\xd5\xd5UUUUUUUTU\xd5\xd5\xd5UU\xd5\xd4\xd5\xd5\xd5U\xd5\xd5U\xd5UU\xd5U\xd5\xd5U\xd5UUU\xd5\xd5U\xd5\xd5\xd5U\xd5UUUUU\xd5UUUU'

然后，用户A的服务端接收到用户B客户端发送的数据包，并解析数据包内容，日志如下：

socket A receive from socket B: 2025-05-06 19:12:09.353891---ip:port: ('127.0.0.1', 8001) Sequence Number: 4608, Version: 2, Padding: 0, Extension: 0, CSRC Count: 0, Marker: 0, Payload Type: 8, Timestamp: 47283224, SSRC: 860011007, Payload Length: 160
Payload Length: 160
Payload Content: b'U\xd5\xd4\xd4UTU\xd5\xd4TT\xd5\xd5\xd5UUU\xd5\xd5\xd5UU\xd5\xd5UUUU\xd5\xd5\xd5\xd5\xd5\xd5UUTUUUUUUUTUU\xd5UU\xd5\xd4\xd5\xd5\xd5\xd5\xd5\xd5\xd5UUUUUU\xd5\xd5\xd5U\xd5UUUUUUUU\xd5U\xd5\xd5\xd5\xd5U\xd5\xd5\xd5UUUU\xd5\xd5\xd5\xd5U\xd5UUUUUU\xd5\xd5\xd5UUUUUUUTU\xd5\xd5\xd5UU\xd5\xd4\xd5\xd5\xd5U\xd5\xd5U\xd5UU\xd5U\xd5\xd5U\xd5UUU\xd5\xd5U\xd5\xd5\xd5U\xd5UUUUU\xd5UUUU'

由上述日志可以看到，用户A接收到8001端口，即用户B发送来的数据包，并进行解析，由日志第一行可以看到，根据数据包分别解析到了：Sequence Number、Version、Padding等RTP的头部信息，并且输出了有效载荷的长度为160及有效载荷的内容，有效载荷将作为后续实际分析的原始数据，可根据实际情况处理，头部及载荷解析过程如下：

# RTP头部解析
# 获取版本
version = (packet[0] & 0xC0) >> 6

# 获取填充位
padding = (packet[0] & 0x20) >> 5

# 获取扩展位
extension = (packet[0] & 0x10) >> 4

# 获取CSRC计数器
csrc_count = (packet[0] & 0x0F)

# 获取标记位
marker = (packet[1] & 0x80) >> 7

# 获取payload类型
payload_type = (packet[1] & 0x7F)

# 获取序列号
sequence_number = (packet[2] << 8) | packet[3]

# 获取时间戳
timestamp = (packet[4] << 24) | (packet[5] << 16) | (packet[6] << 8) | packet[7]

# 获取同步源(SSRC)标识符
ssrc = (packet[8] << 24) | (packet[9] << 16) | (packet[10] << 8) | packet[11]

# RTP头部是12字节，有效载荷紧随其后
payload = packet[12:]

用户A解析数据包后，随即调用sendto方法向用户B发送数据包，日志如下：

socket A send success to socket B:('127.0.0.1', 8001), time:2025-05-06 19:12:09.353944

然后，用户B的服务端接收用户A的客户端发送的数据包并解析，解析过程同上，日志如下：

socket B receive from socket A: 2025-05-06 19:12:09.353970---ip:port: ('127.0.0.1', 8000)Sequence Number: 4608, Version: 2, Padding: 0, Extension: 0, CSRC Count: 0, Marker: 0, Payload Type: 8, Timestamp: 47283224, SSRC: 860011007, Payload Length: 160
Payload Length: 160
Payload Content: b'U\xd5\xd4\xd4UTU\xd5\xd4TT\xd5\xd5\xd5UUU\xd5\xd5\xd5UU\xd5\xd5UUUU\xd5\xd5\xd5\xd5\xd5\xd5UUTUUUUUUUTUU\xd5UU\xd5\xd4\xd5\xd5\xd5\xd5\xd5\xd5\xd5UUUUUU\xd5\xd5\xd5U\xd5UUUUUUUU\xd5U\xd5\xd5\xd5\xd5U\xd5\xd5\xd5UUUU\xd5\xd5\xd5\xd5U\xd5UUUUUU\xd5\xd5\xd5UUUUUUUTU\xd5\xd5\xd5UU\xd5\xd4\xd5\xd5\xd5U\xd5\xd5U\xd5UU\xd5U\xd5\xd5U\xd5UUU\xd5\xd5U\xd5\xd5\xd5U\xd5UUUUU\xd5UUUU'

由于该数据包的来源是用户A，因此端口为8000，至此，RTP的一次通信过程已完结，如需处理，可在接收数据包后对载荷进行处理，然后将处理结果通过sendto方法返回，用户A及用户B完整的日志如下：

# 用户A
socket A start listen
socket A receive from socket B: 2025-05-06 19:12:09.353891---ip:port: ('127.0.0.1', 8001) Sequence Number: 4608, Version: 2, Padding: 0, Extension: 0, CSRC Count: 0, Marker: 0, Payload Type: 8, Timestamp: 47283224, SSRC: 860011007, Payload Length: 160
Payload Length: 160
Payload Content: b'U\xd5\xd4\xd4UTU\xd5\xd4TT\xd5\xd5\xd5UUU\xd5\xd5\xd5UU\xd5\xd5UUUU\xd5\xd5\xd5\xd5\xd5\xd5UUTUUUUUUUTUU\xd5UU\xd5\xd4\xd5\xd5\xd5\xd5\xd5\xd5\xd5UUUUUU\xd5\xd5\xd5U\xd5UUUUUUUU\xd5U\xd5\xd5\xd5\xd5U\xd5\xd5\xd5UUUU\xd5\xd5\xd5\xd5U\xd5UUUUUU\xd5\xd5\xd5UUUUUUUTU\xd5\xd5\xd5UU\xd5\xd4\xd5\xd5\xd5U\xd5\xd5U\xd5UU\xd5U\xd5\xd5U\xd5UUU\xd5\xd5U\xd5\xd5\xd5U\xd5UUUUU\xd5UUUU'
socket A send success to socket B:('127.0.0.1', 8001), time:2025-05-06 19:12:09.353944




# 用户B
socket B send success to socket A:('127.0.0.1', 8000), time:2025-05-06 19:12:09.353820
socket B start listen
socket B receive from socket A: 2025-05-06 19:12:09.353970---ip:port: ('127.0.0.1', 8000)Sequence Number: 4608, Version: 2, Padding: 0, Extension: 0, CSRC Count: 0, Marker: 0, Payload Type: 8, Timestamp: 47283224, SSRC: 860011007, Payload Length: 160
Payload Length: 160
Payload Content: b'U\xd5\xd4\xd4UTU\xd5\xd4TT\xd5\xd5\xd5UUU\xd5\xd5\xd5UU\xd5\xd5UUUU\xd5\xd5\xd5\xd5\xd5\xd5UUTUUUUUUUTUU\xd5UU\xd5\xd4\xd5\xd5\xd5\xd5\xd5\xd5\xd5UUUUUU\xd5\xd5\xd5U\xd5UUUUUUUU\xd5U\xd5\xd5\xd5\xd5U\xd5\xd5\xd5UUUU\xd5\xd5\xd5\xd5U\xd5UUUUUU\xd5\xd5\xd5UUUUUUUTU\xd5\xd5\xd5UU\xd5\xd4\xd5\xd5\xd5U\xd5\xd5U\xd5UU\xd5U\xd5\xd5U\xd5UUU\xd5\xd5U\xd5\xd5\xd5U\xd5UUUUU\xd5UUUU'

注：对于RTP格式，如头部、载荷可自行了解，如有问题，可评论区留言交流
