Ansys 工程实例1：管道

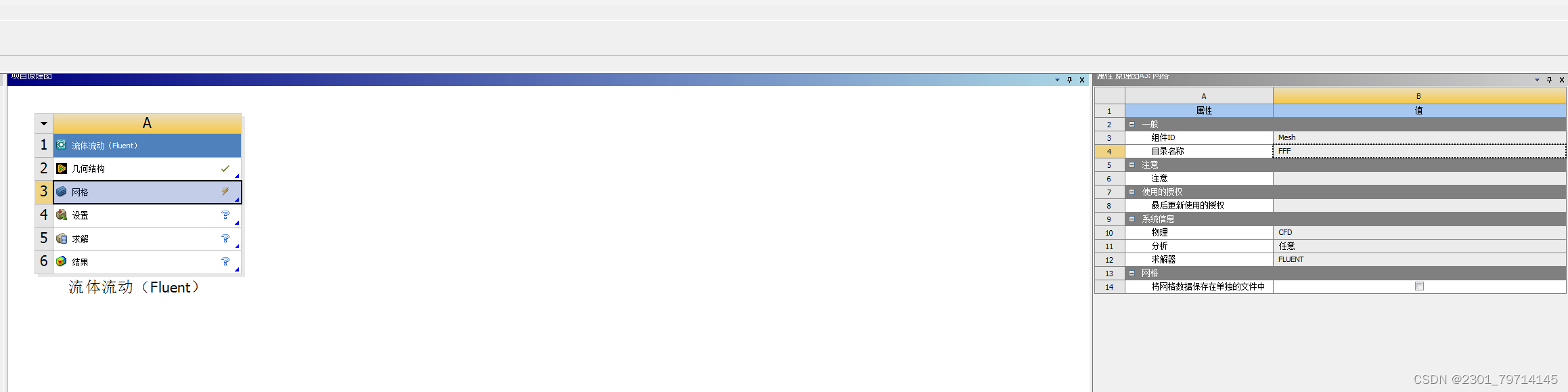

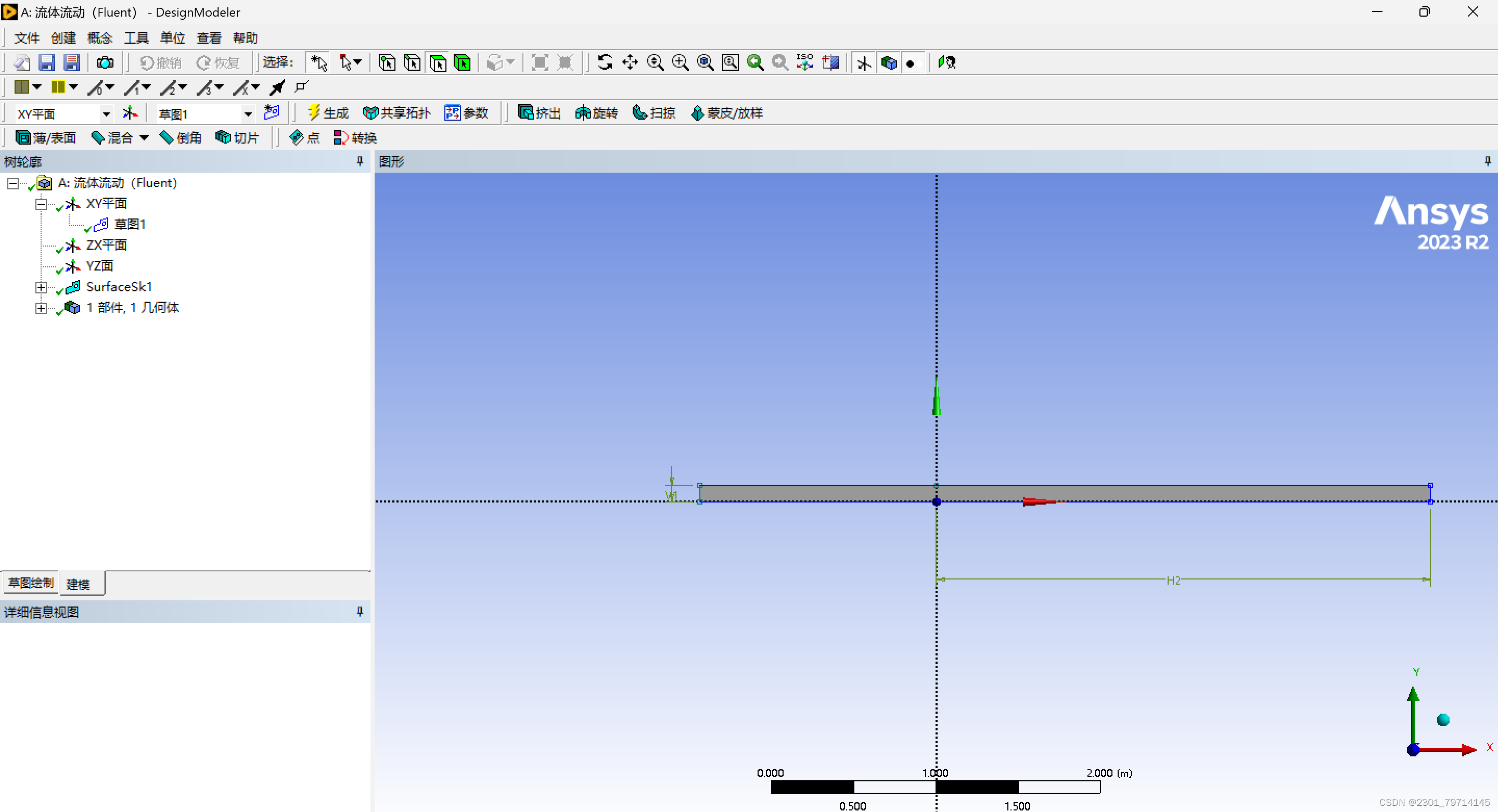

首先，再Workbench中创建流体计算模式，选择fluent，其中流程包括几何结构的构造、网格生成、设置边界，出入口，求解器设置和最终出图结果。进入几何构建方面，先确定单位为基本单位（m），构造一个xy平面，调整比例尺后绘制出一个3m长，0.1m宽的长方形。在绘制中将该矩形制作出草图表面，且生成几何体：

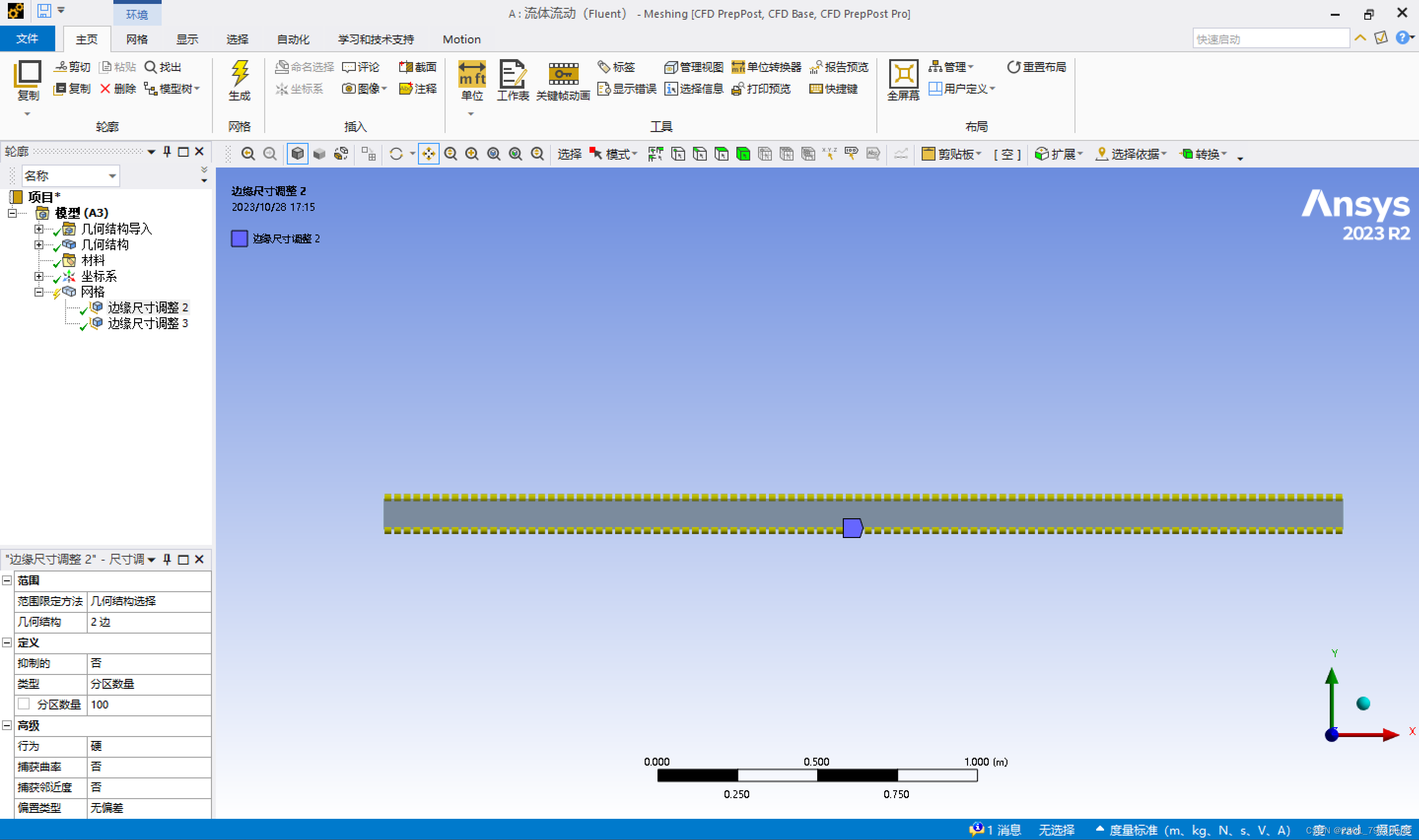

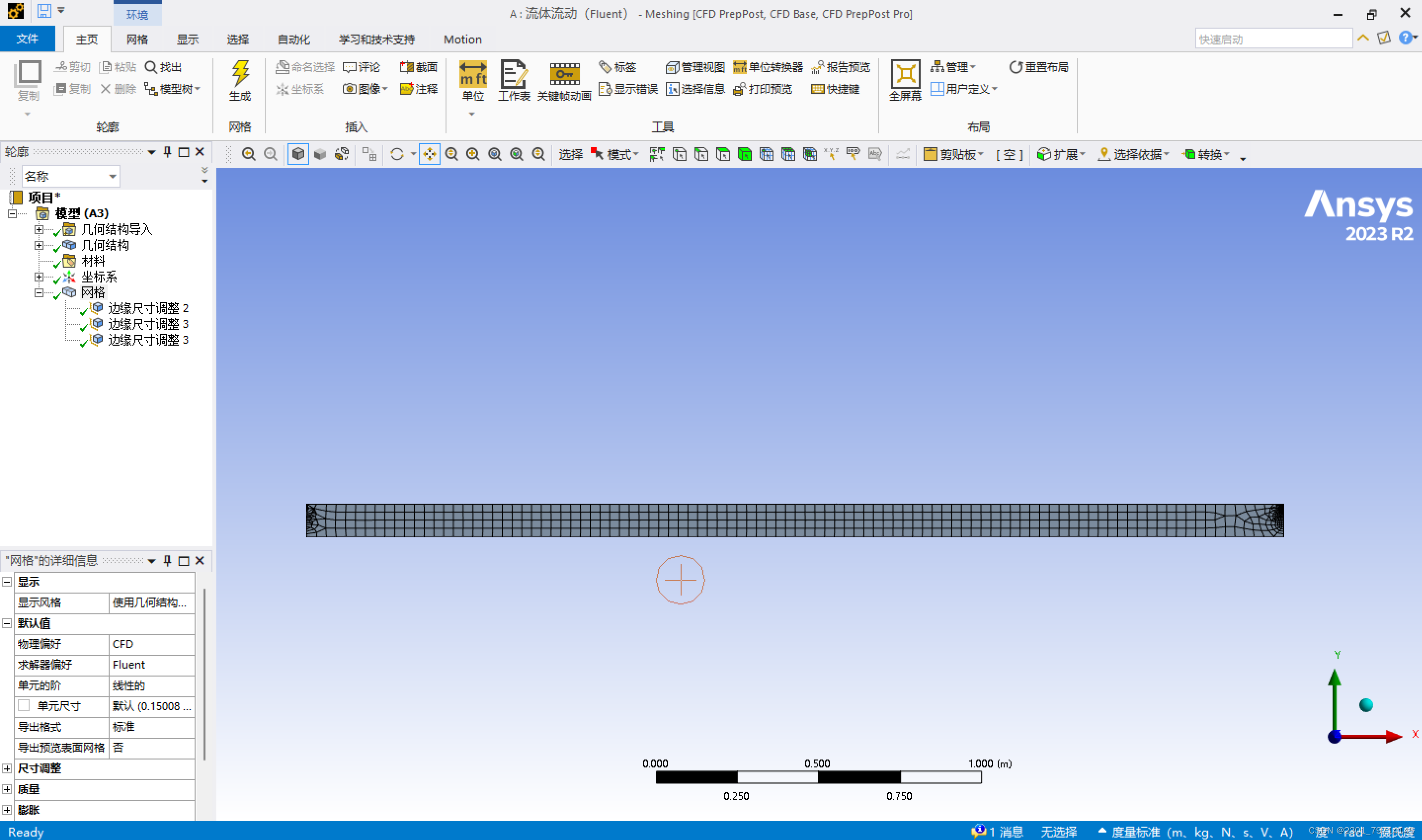

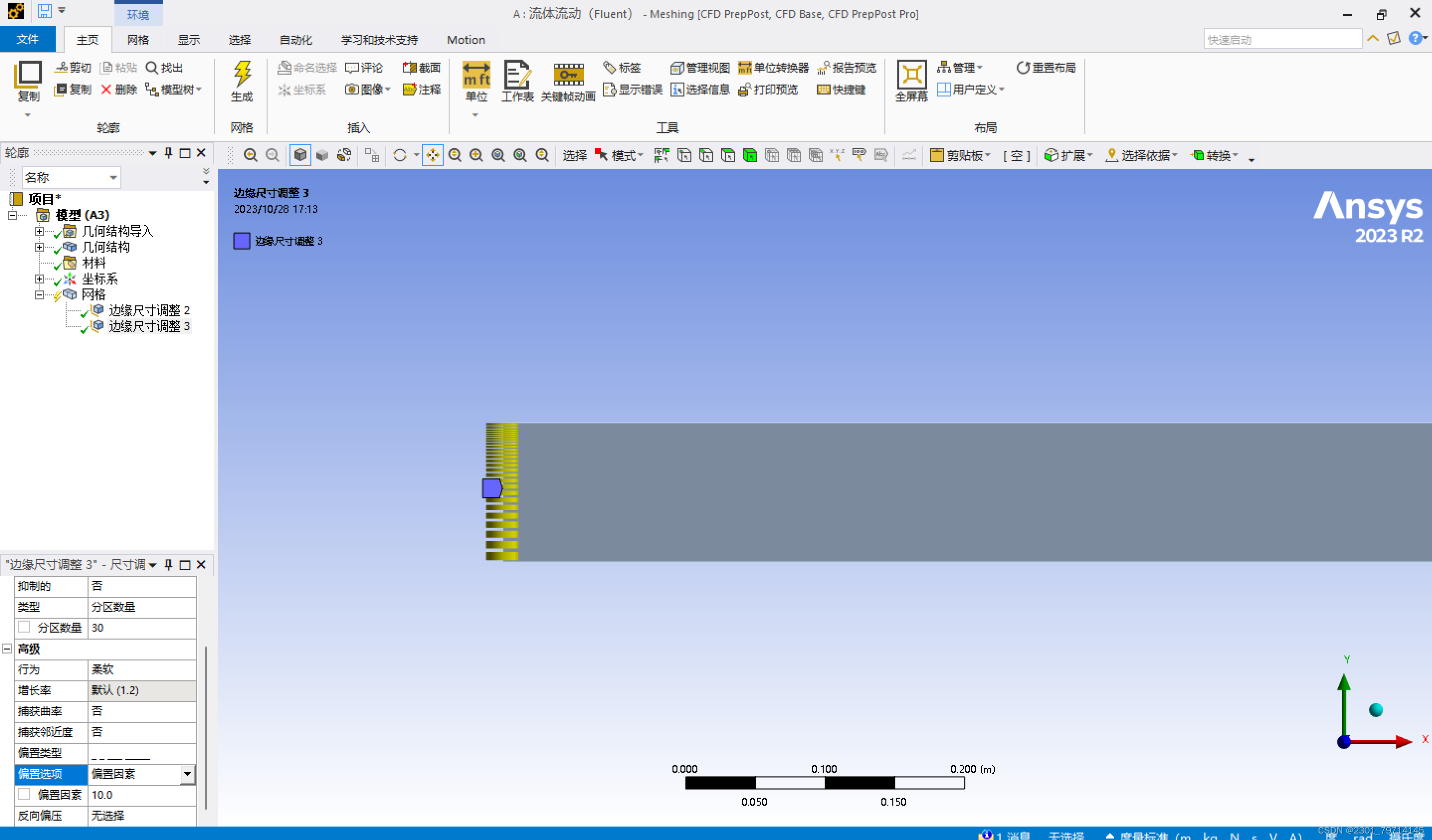

转回Workbench中，双击网格，在插入中选择尺寸调整（sizing），将四条边分别设定为入口，出口，边界和轴线。将入、出口的网格数量定为30，偏移因素设置为10（即从小到大将网格逐渐分裂，直至最大的网格为最小网格的十倍大小后停止），管壁与轴线的分裂数量为100，不设置偏移因素。在插入中选择生成网格，在选择绘制面网格使在面上的网格均匀分布起来，可以在下方选项中选择网格的展示方式：

symmetric(对称):可用于二维和三维中,通常用于几何对称及物理对称。

axis(轴):常用于三维中,和二维中一些几何对称但流场不对称的场合。
它们间的一些区别:
1、在将三维几何简化为二维的过程中,若采用symetry,是无法考虑沿切向的物理分量的。比如说计算直管流动,若采用symmetry进行模拟,则假设流动沿切向是无速度梯度的。而此时利用axis边界,则可以考虑到切向物理量的变化。当然他们的几何也有区别,利用symmetry需要建立的模型是轴切面,而利用axis则只需要一个旋转面就可以。

2、axis几乎只用于二维模型中,而symmetry既可用于二维模型,也可用于三维模型中。

3、axis多用于旋转几何体中,symmetry既可用于旋转几何体,也可用于镜像几何体。

4、symmetry边界有其明确的物理意义:沿该边界法向,速度为零,所有物理量梯度为零。而axis则无这样的定义,仅仅指的是旋转轴而已。

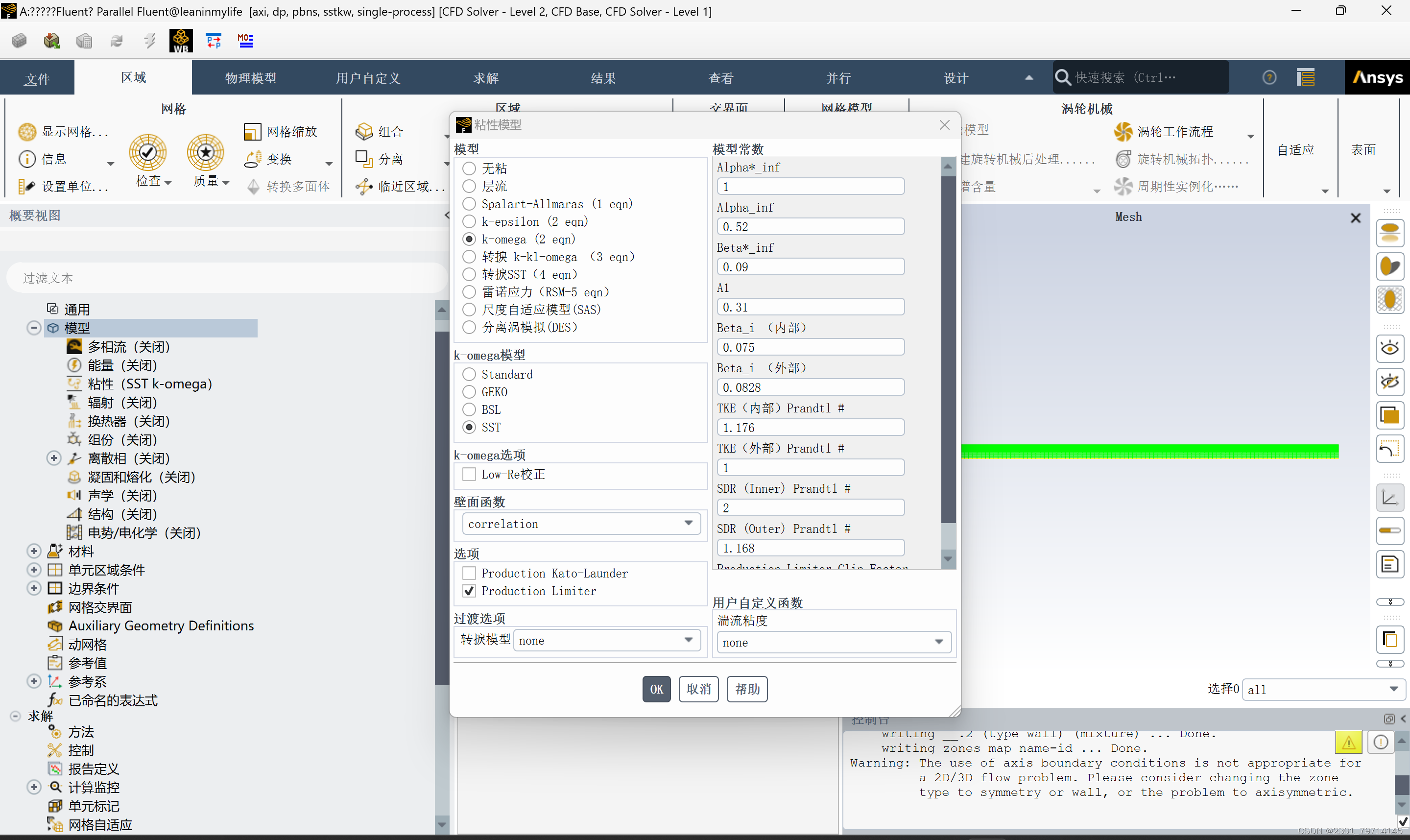

转回workbench，双击求解进入fluent求解器设置，选择k-epsilon模型（该模型在远离墙壁的地方有效，但可做出相应的处理使在近壁端起到同样作用。即在壁边设置多个节点，使其生成更精细的网格，按经验来说，若Yplus的值大于30或小于5时为被认可的值）若在壁边的网格足够精密，可使用2 layer model，否则使用标准壁面函数（SWF，wall plus value值在30~100，）在该案例中使用EWF（enhanced wall funtion)。

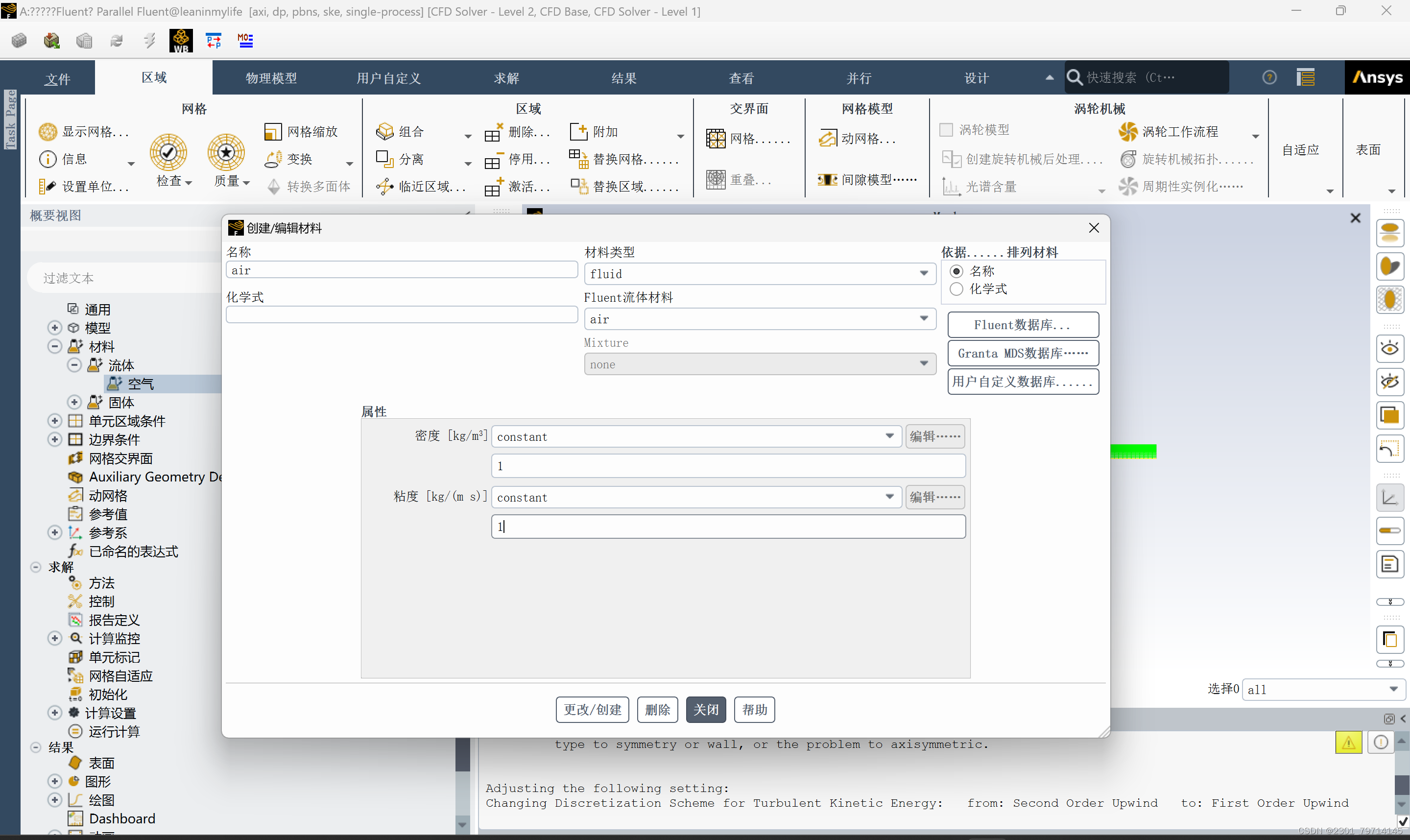

设置流体为空气air（粘度为2e-05，密度为1），检查单元区域条件中，是否所有条件已录入。

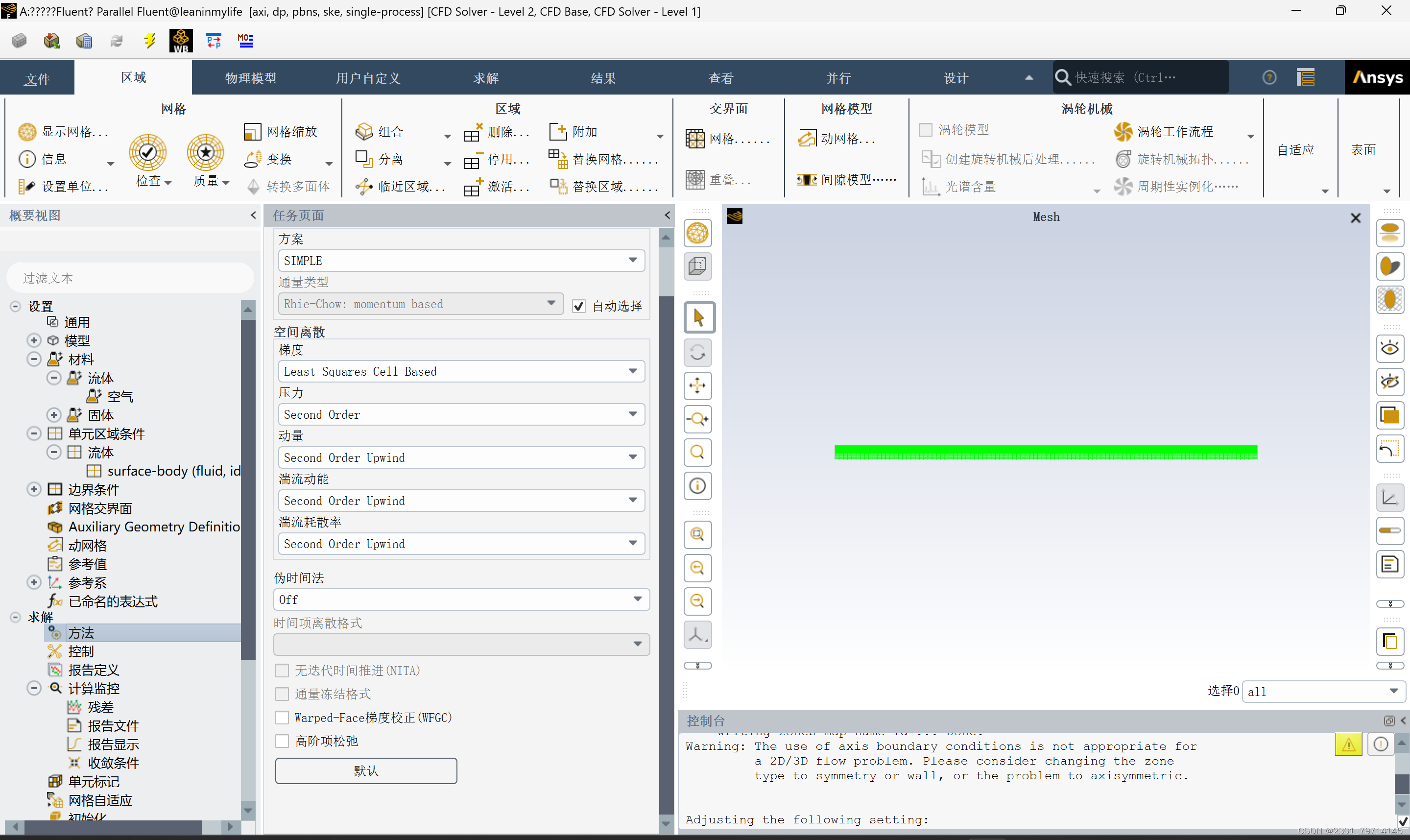

设置进出口边界条件，若不清楚使用怎么样的湍流强度，可采用1%~5%的x rage值。设置完参考值后，选择simple求解方式（压力耦合半隐式方程组），采用Second order upwind 以提高精确度，设置残差值为1e-6.

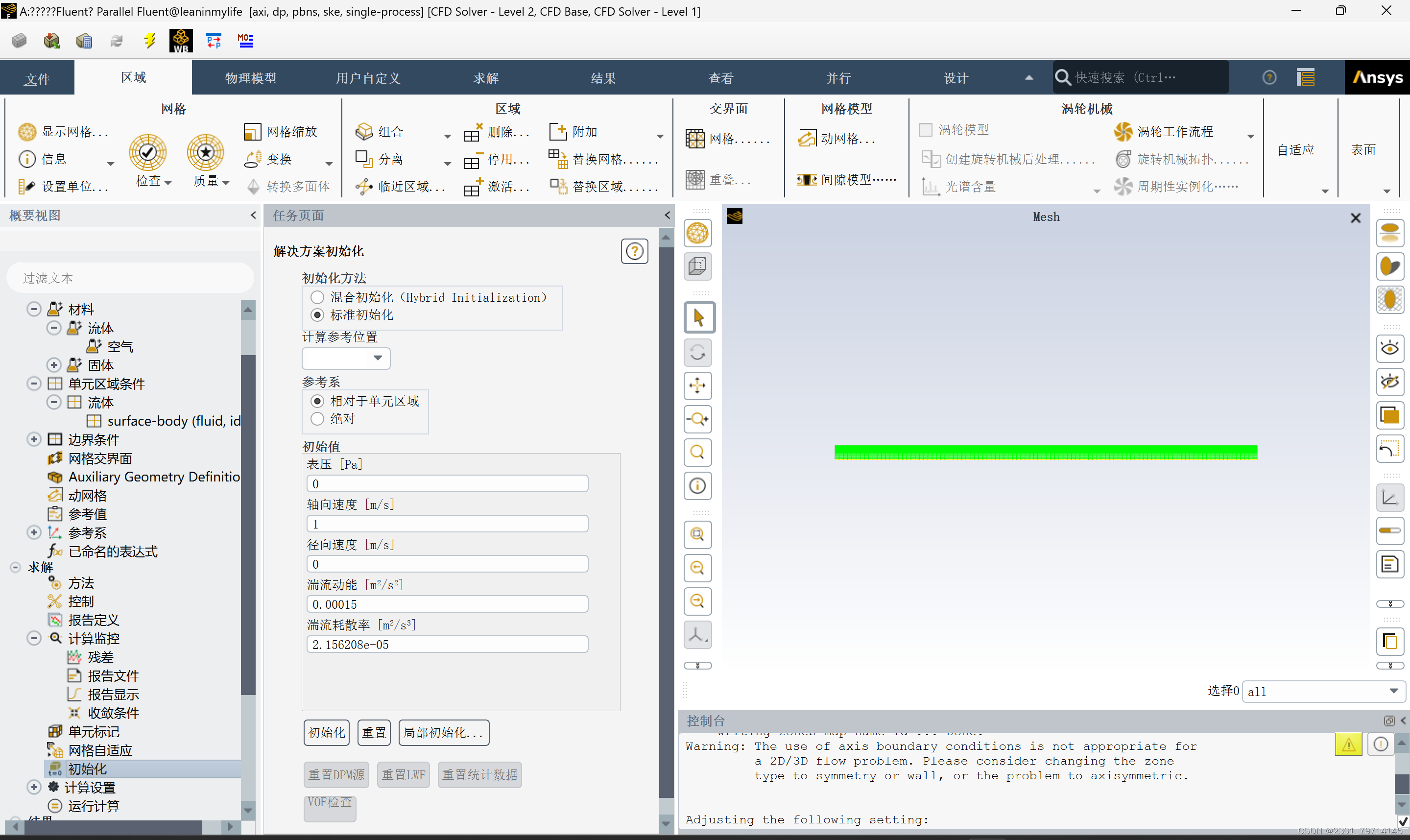

选择标准初始化的值，检查所设置的参数：

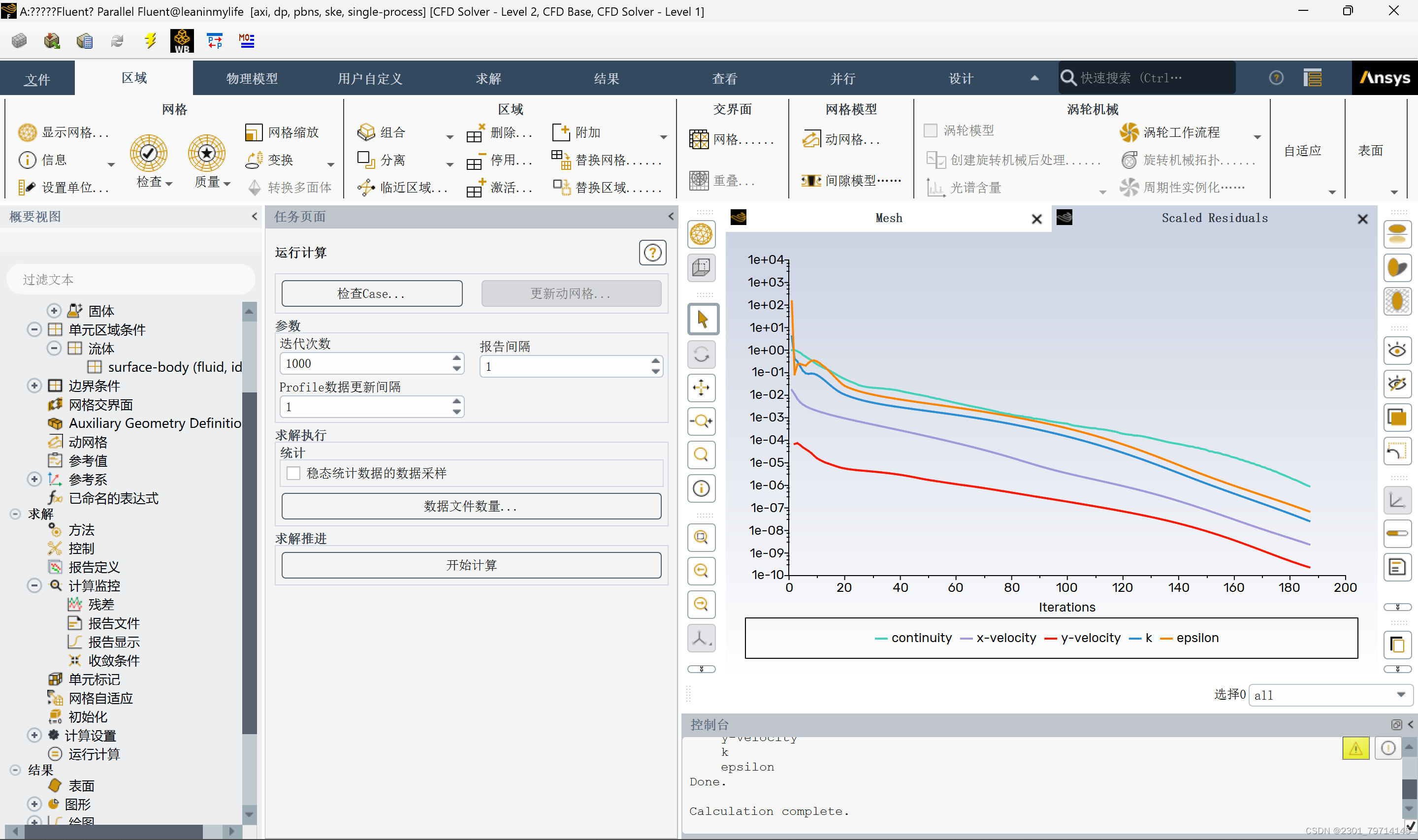

进行1000次的迭代运算，结果如下图：

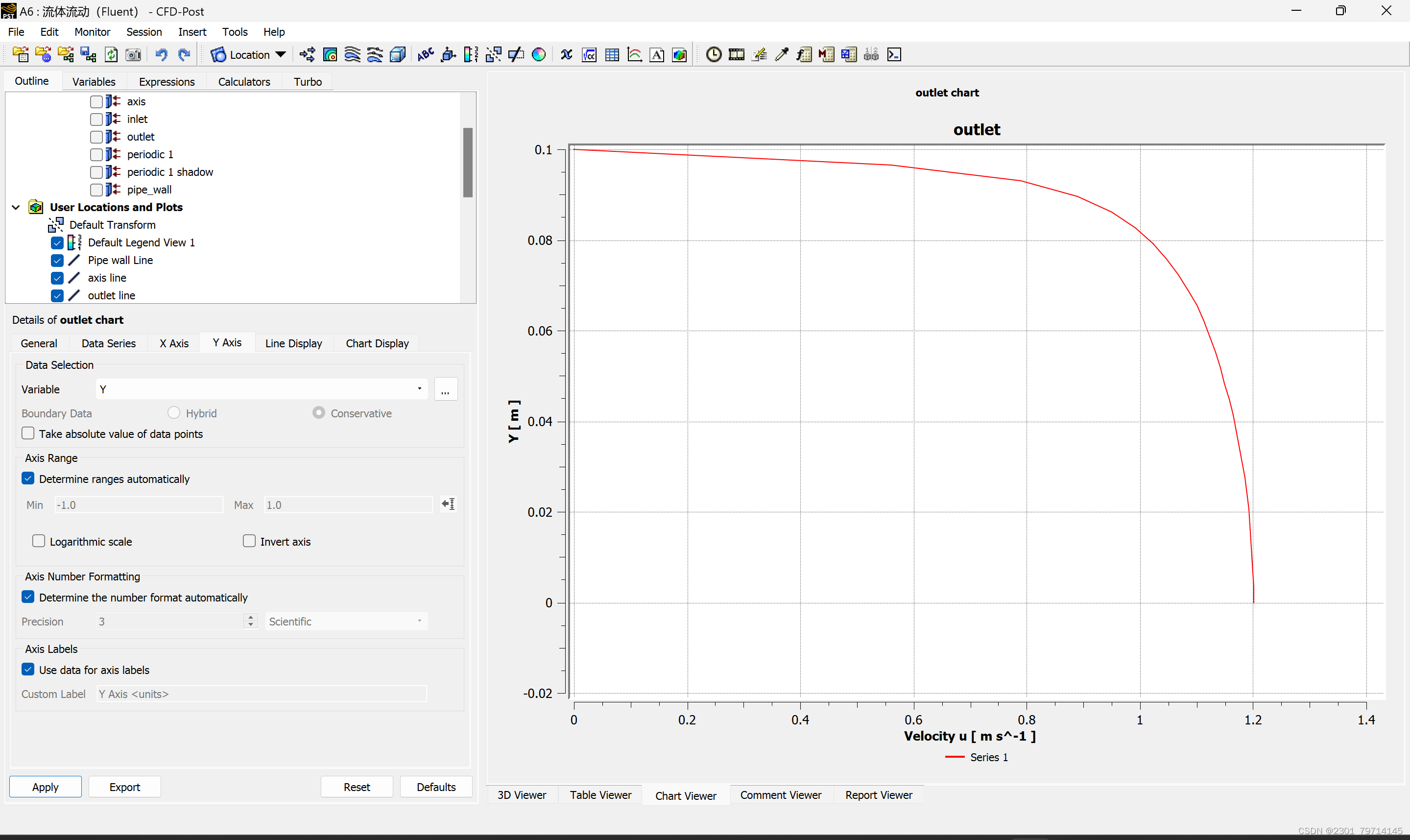

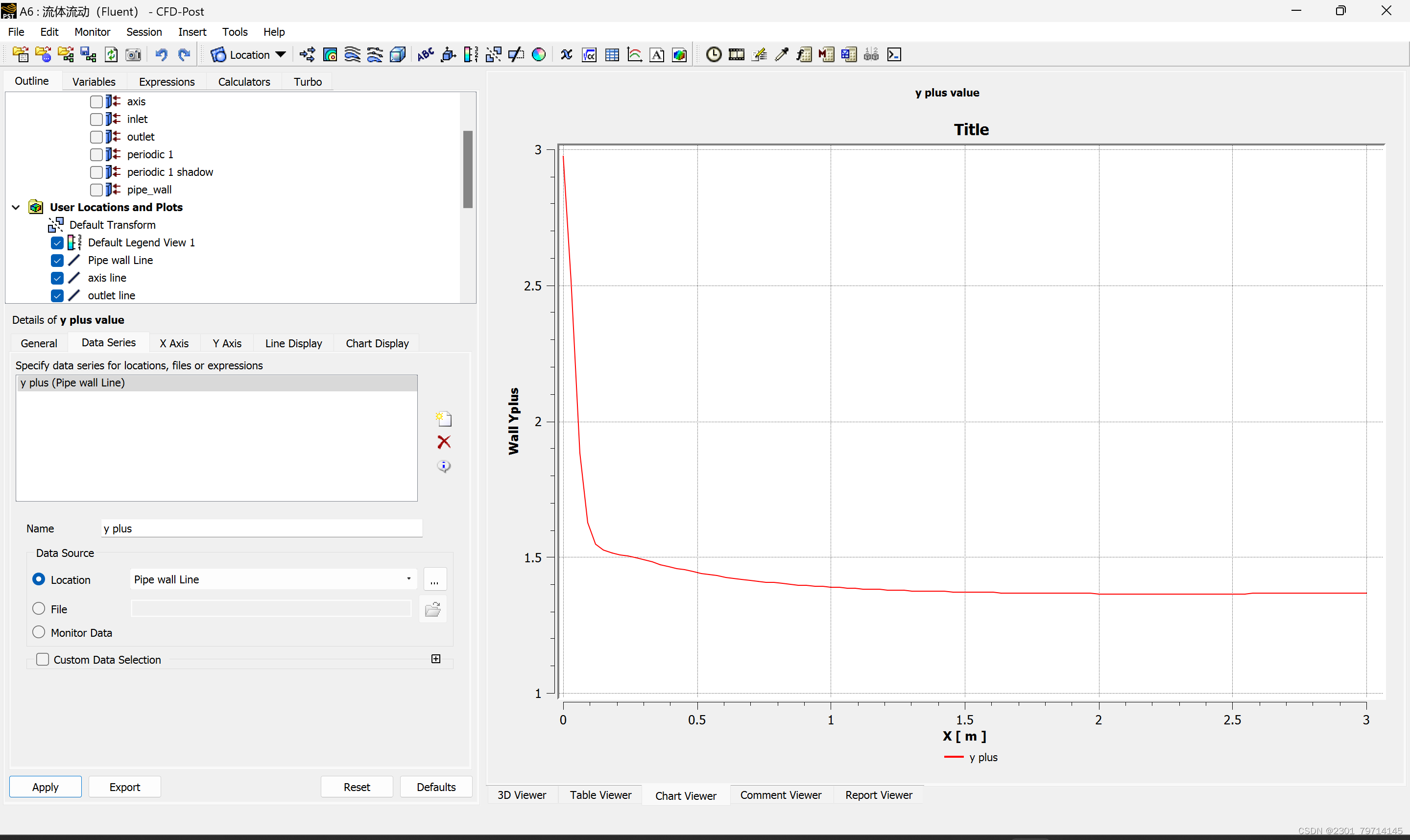

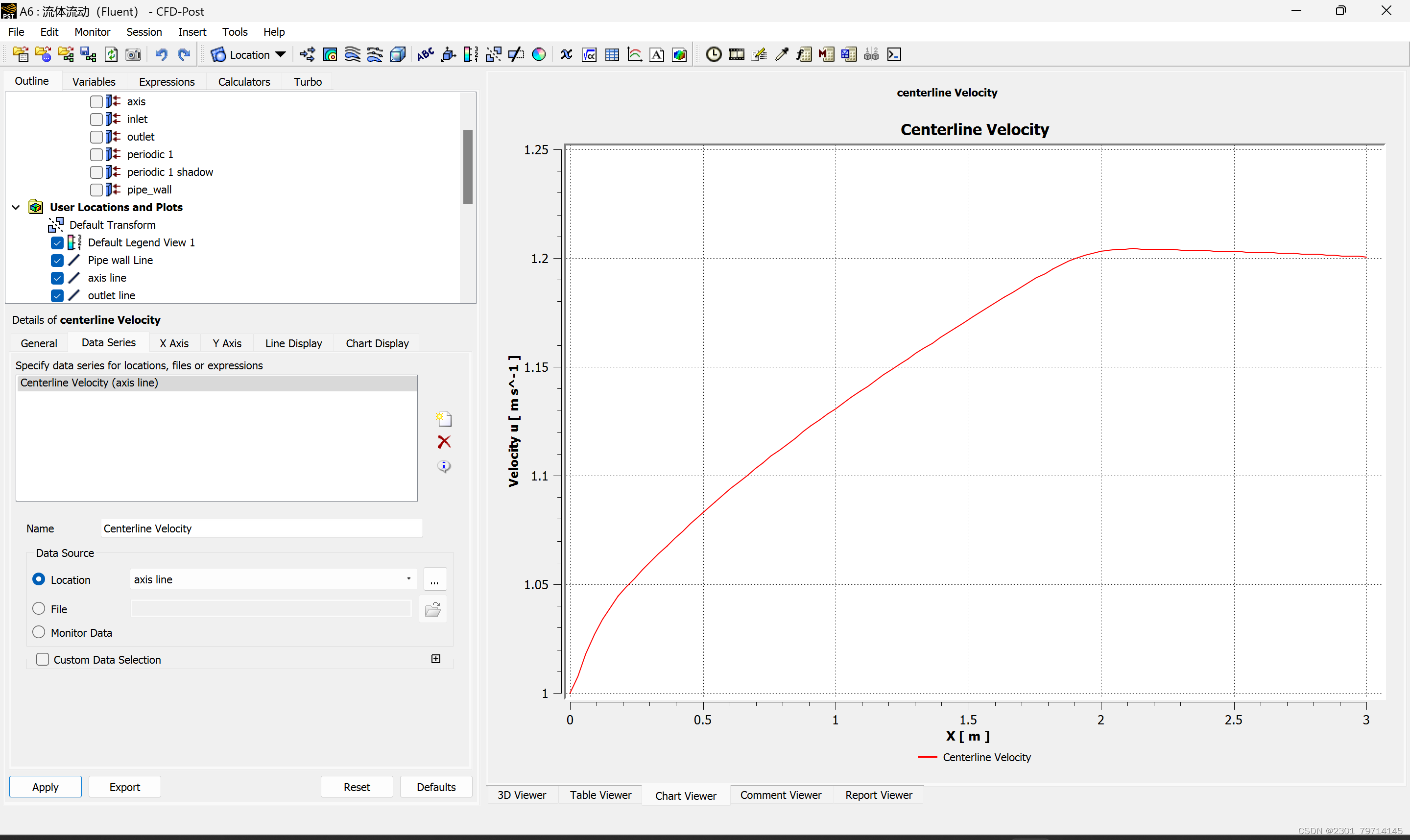

再次转回Workbench中选择结果，进行图表绘制，得出Yplus在3以下，为合适的值（大于30或小于5）所有图表如下图：

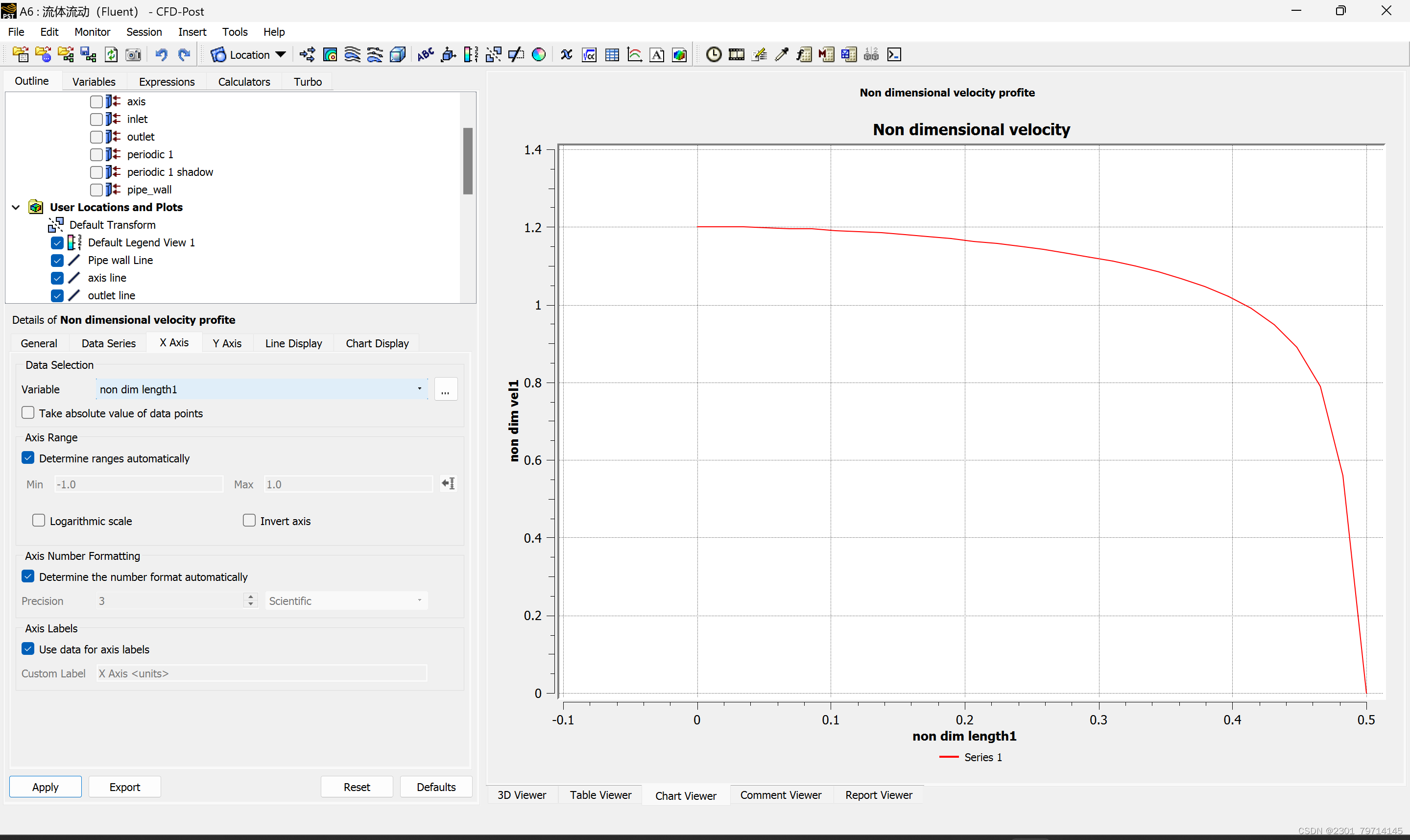

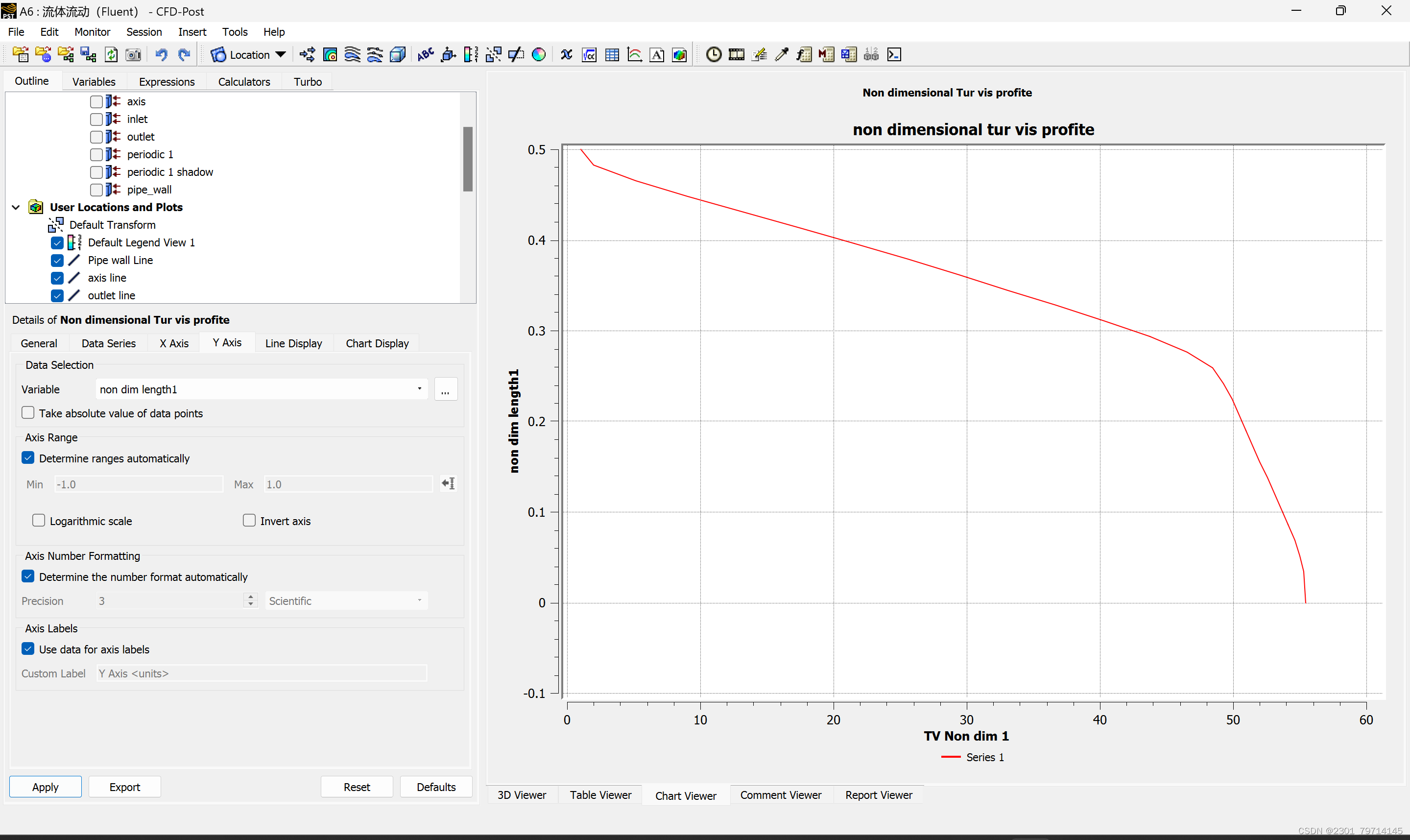

无量纲量需要自己设置相关数，从expression中新建出变量与函数用于表示无量纲的函数：

CFD部分

1.基本模型方程

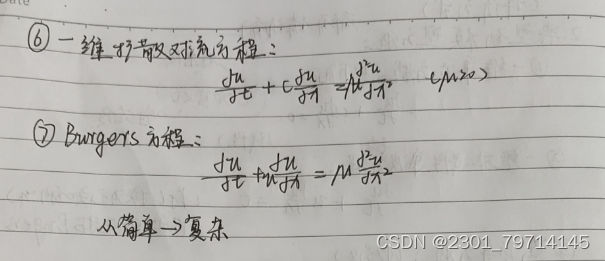

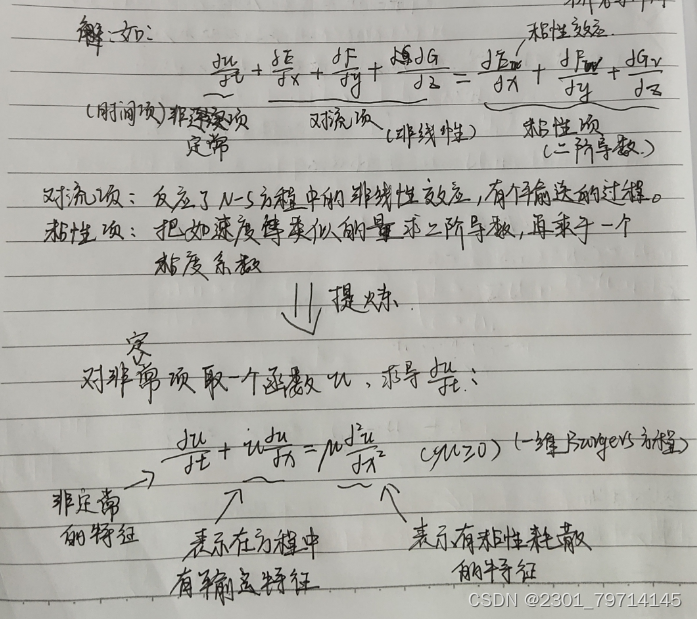

定义为将原本需要进行描述的方程进行简化，类似于三维问题化简为一维进行计算求解，即在一个模型中，某些物理量（特征）相似，简化得到的模型方程若可在计算中有解，即有可能在原方程中有解。例子见下图：

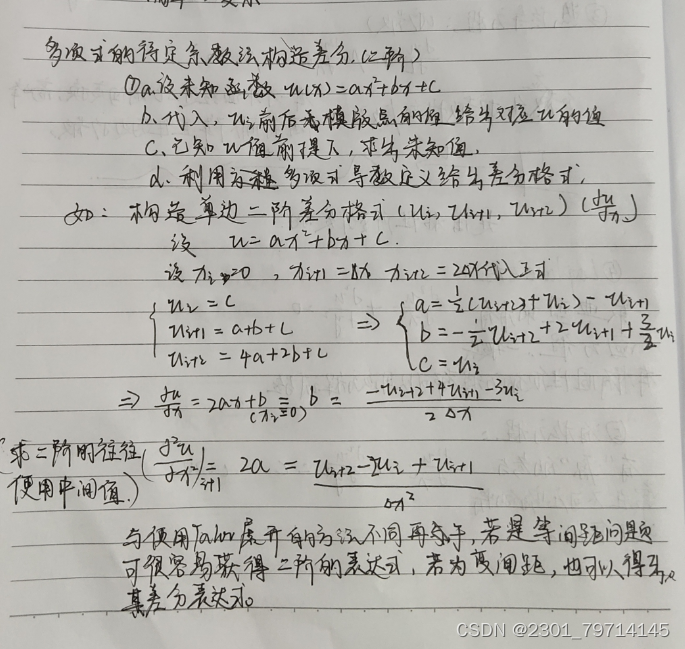

2.使用多项式的待定系数法构造二阶差分函数

总结

本次进行的workbench组合使用使我更进一步加强了对于ansys fluent 的实际应用，如何进行一体化的设计计算在实际工程案例中是十分重要的，关于CFD理论方面，明白何为基本模型方程，模型方程即将一个大的复杂的方程进行简化后，将其中特定的物理量通过一个简短的类似方程进行试运算，在模型方程中若可以得出一个精确解，既可以在相对应的复杂方程中可以套用相对的运算。
