第十六周：CFD有限体积法学习+fluent欧拉多相流模型仿真案例

目录

摘要

Abstract

Fluent部分

前处理

求解器设置

CFD部分

总结

---

摘要

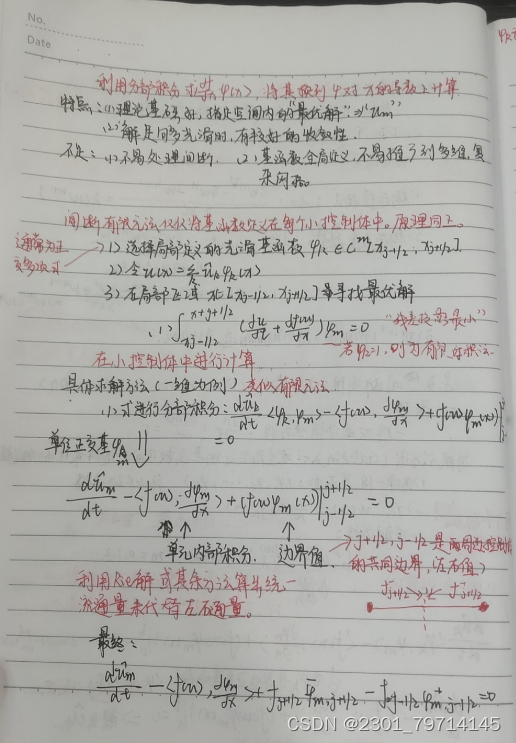

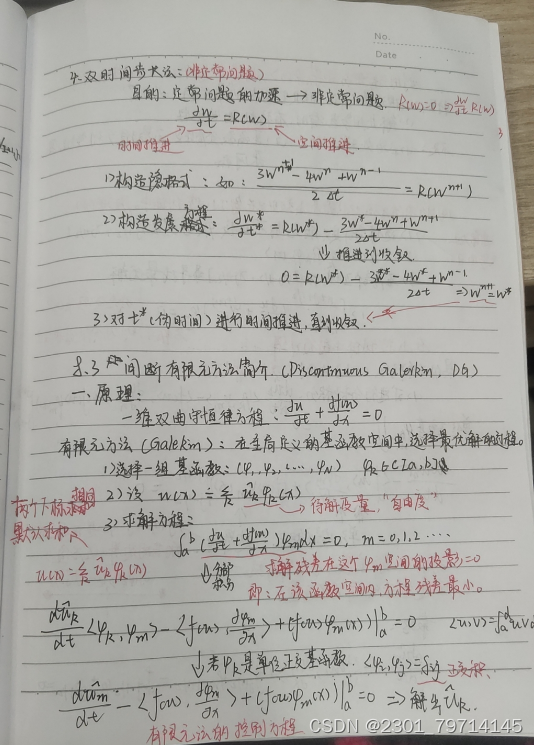

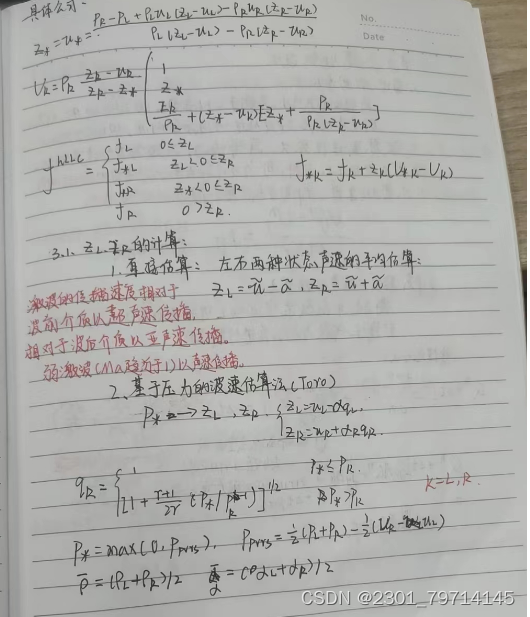

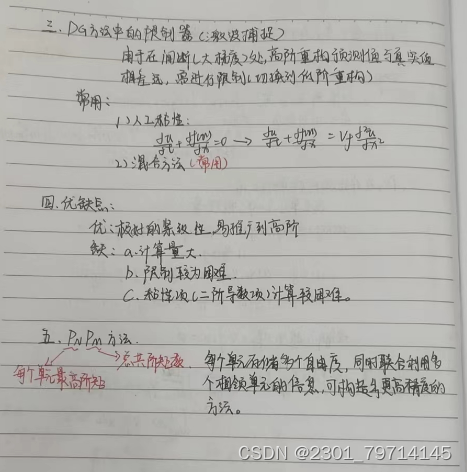

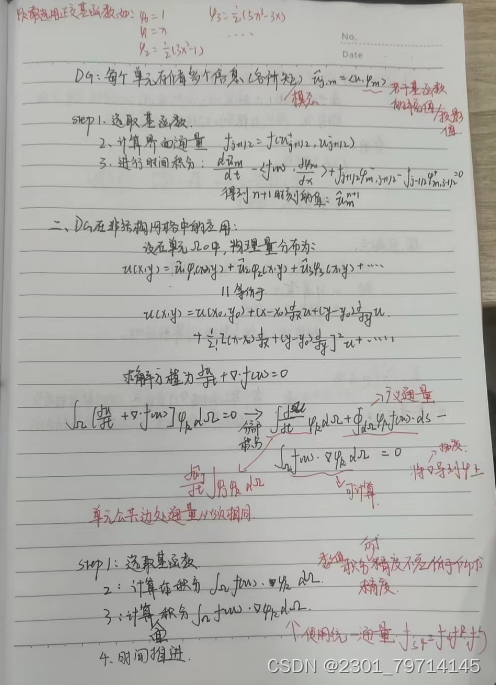

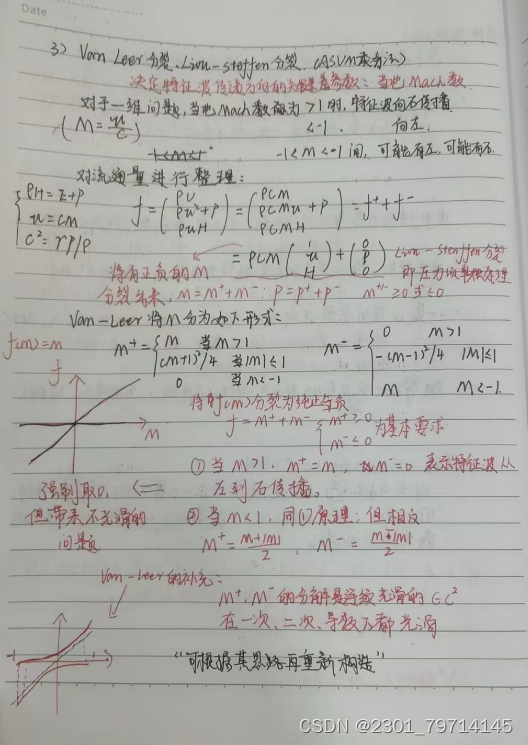

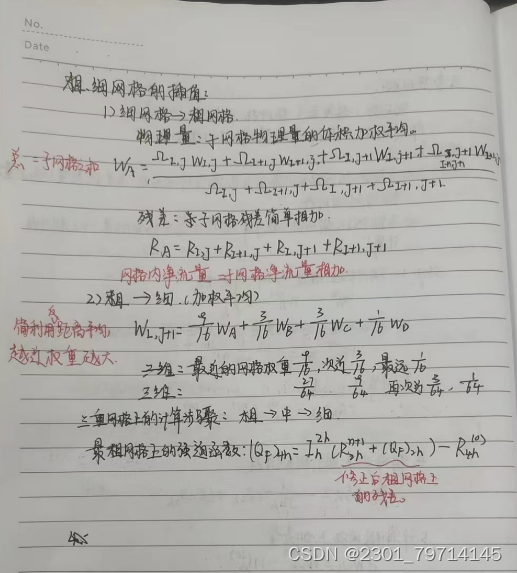

在本周内，我主要进行了关于有限体积法的进一步学习，内容包括：通量分裂技术、通量差分分裂（FDS）的补充学习，加速收敛技术和有限元技术和间断有限元方法的学习。在Fluent案例中，本周对欧拉多相流模型的应用进行了仿真学习，明白了如何对欧拉多相流模型进行设置，在结果中查看当水流注入到构筑物中与空气产生混合时进行的变化。

Abstract

During the week, I focused on further study on the finite volume method, including: flux splitting techniques,  flux differential splitting (FDS), accelerated convergence techniques and finite element techniques and discontinuous finite element methods. In the Fluent case, this week we conducted a simulation on the application of the Euler multiphase flow model, and learned how to set up the Euler multiphase flow model, and see in the results how the changes occur when the water flow is injected into the structure and mixes with the air.

Fluent部分

前处理

第一相是空气，第二相是水，空容器装满水的过程，这是一个二维的瞬态分析。

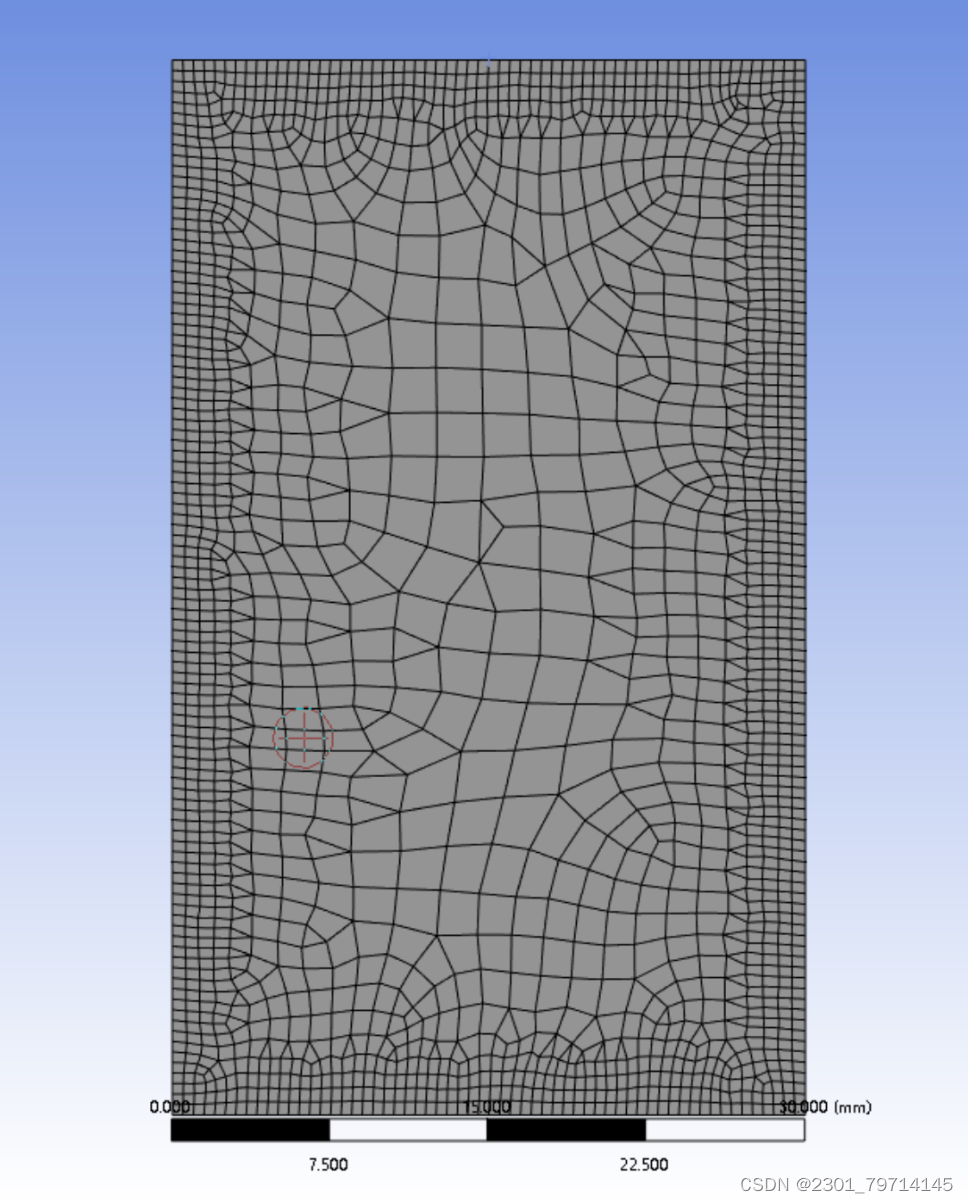

在建模软件中建立一个30x50mm的矩形作为水箱，在进水处边以4：1的比例设定边长，划分处三个部分，生成草图平面。转到网格设置：在meshing中，对各边进行尺寸调整，采用硬解的方式，将30mm边长、50mm、2.5mm、10mm边分别以60、100、5、20分区数量进行面网格划分。生成网格如下：

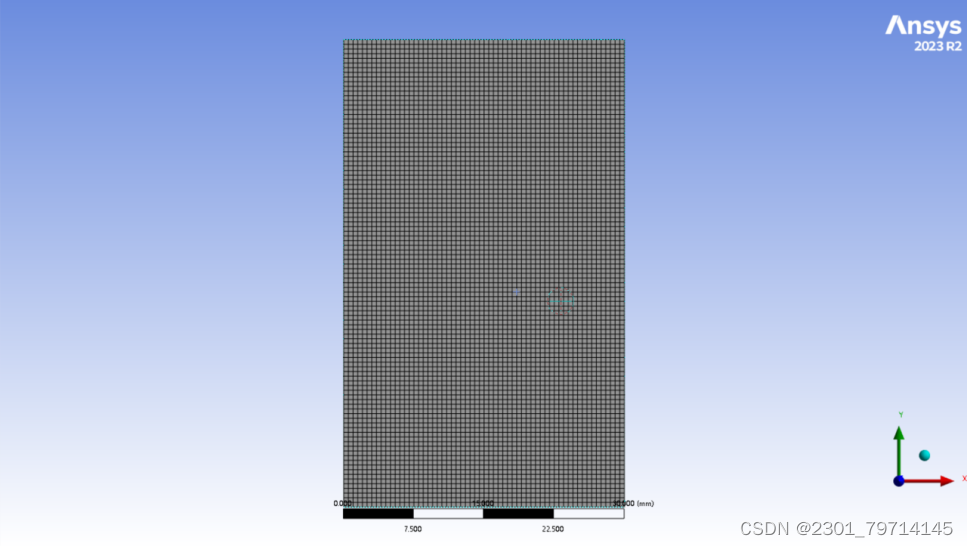

插入face meshing来生成结构网格（mapped mesh），如下所示：

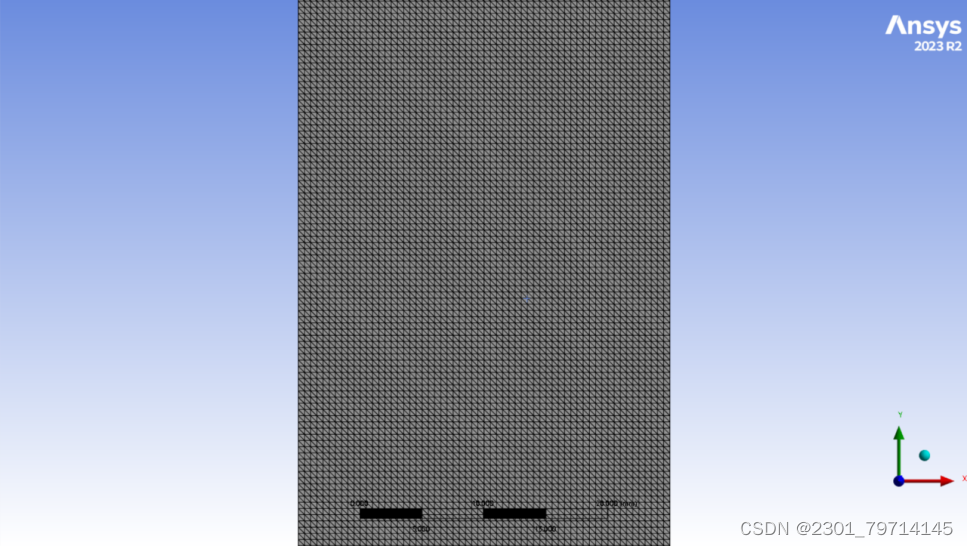

再采用三角单元网格来进行划分：

完成边界条件命名后，更新网格划分，进入fluent求解器设置。

求解器设置

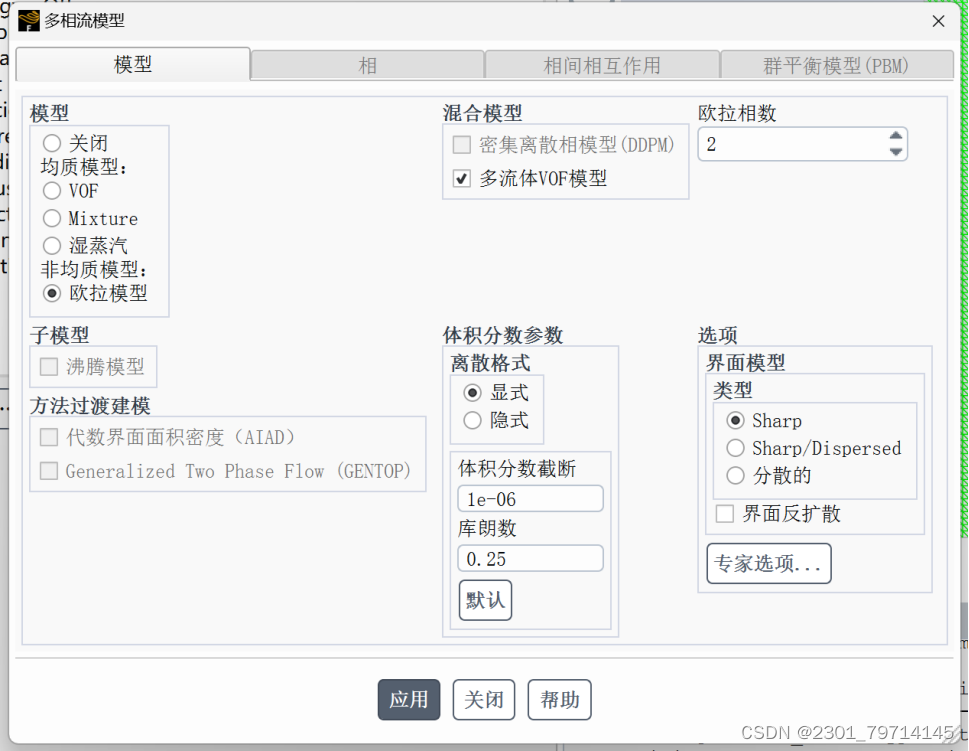

打开重力设置，在y方向上设定-9.81m/s2的重力，选择瞬态时间模型，选用多相流中的欧拉模型，勾选多体流VOF模型，参数保持默认，具体如下所示：

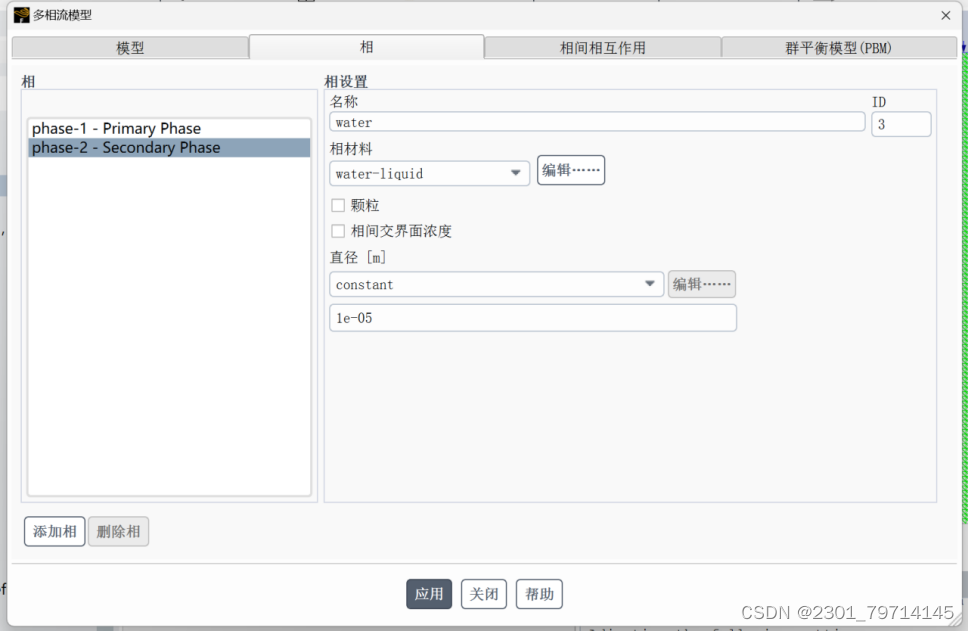

        调用数据库中的水，在欧拉多相流模型中将两个部分命名为air和water用于表示所处部分，并选取相对应的流体材料。

在相间相互作用选项中调整各项系数，将表面张力系数设定为常数（constant）0.073，完成对模型参数的设置。

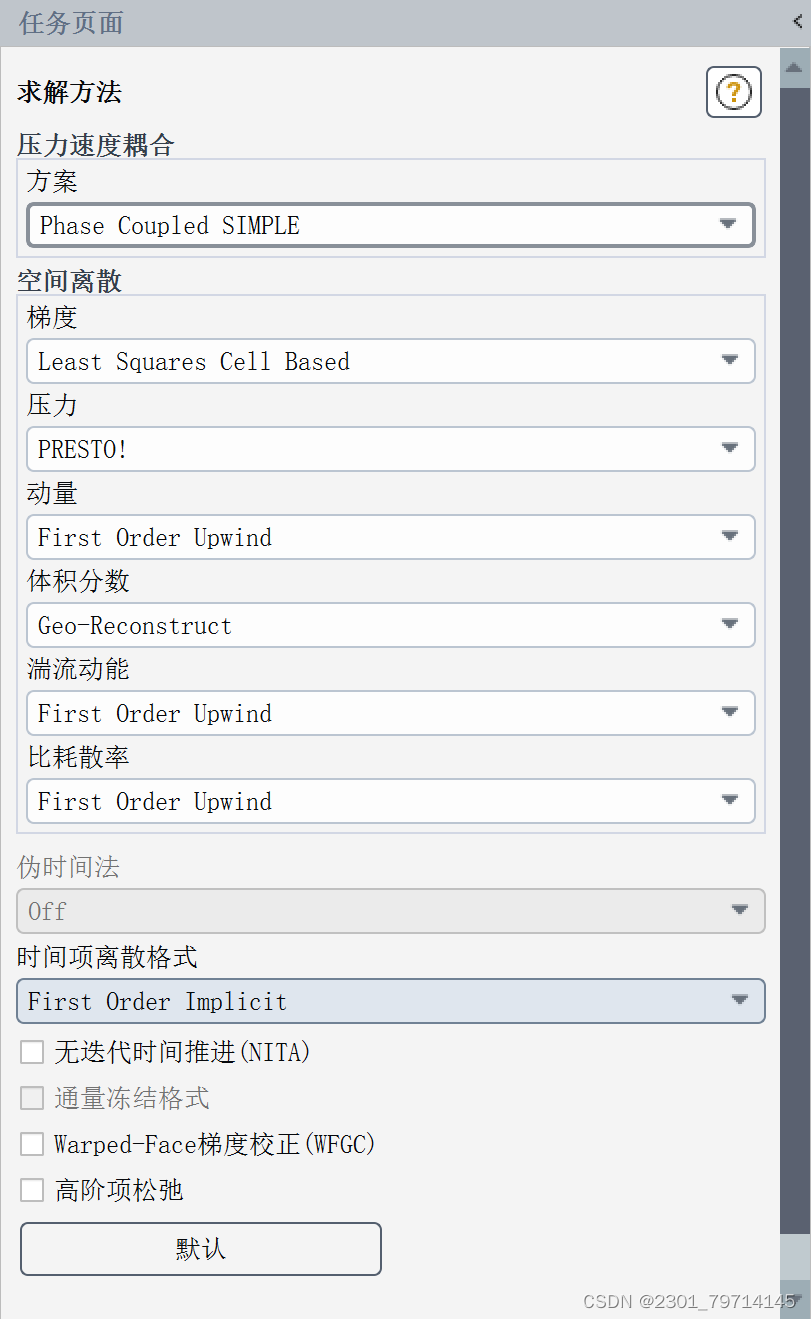

调整边界条件，设置进口处流动相为水，进口速度为0.1，多相流体积分数为1，完成进口处设置，检查墙体设置是否完整，进行求解方式的选择。采用一阶迎风格式进行求解，其余设置如下所示：

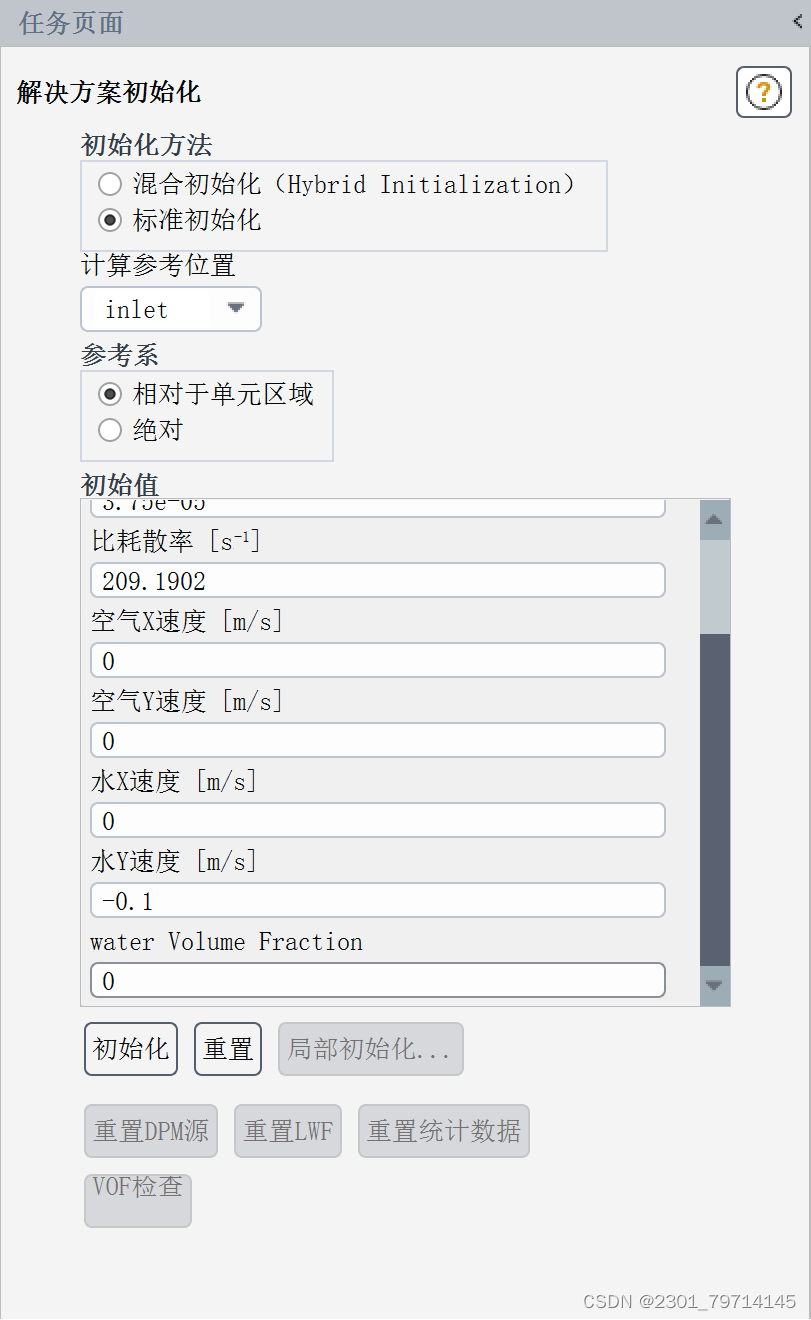

在初始化设置中，以进口处为计算参考位置，设定y向上的速度为-1，使水体积分数为 0，使内部域最初将充满空气：

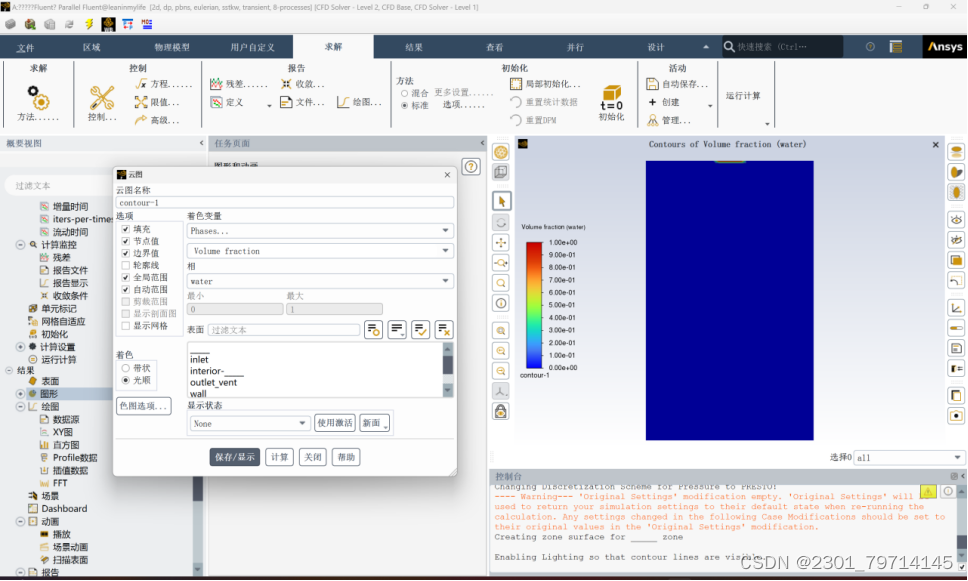

初始化完成后，在结果处将云图表示出来，实时观察注入水时构筑物的内流畅变化，具体设置如下：

设置时间步长为0.005，迭代次数为1000，观察水注入到构筑物中的内流场变化：

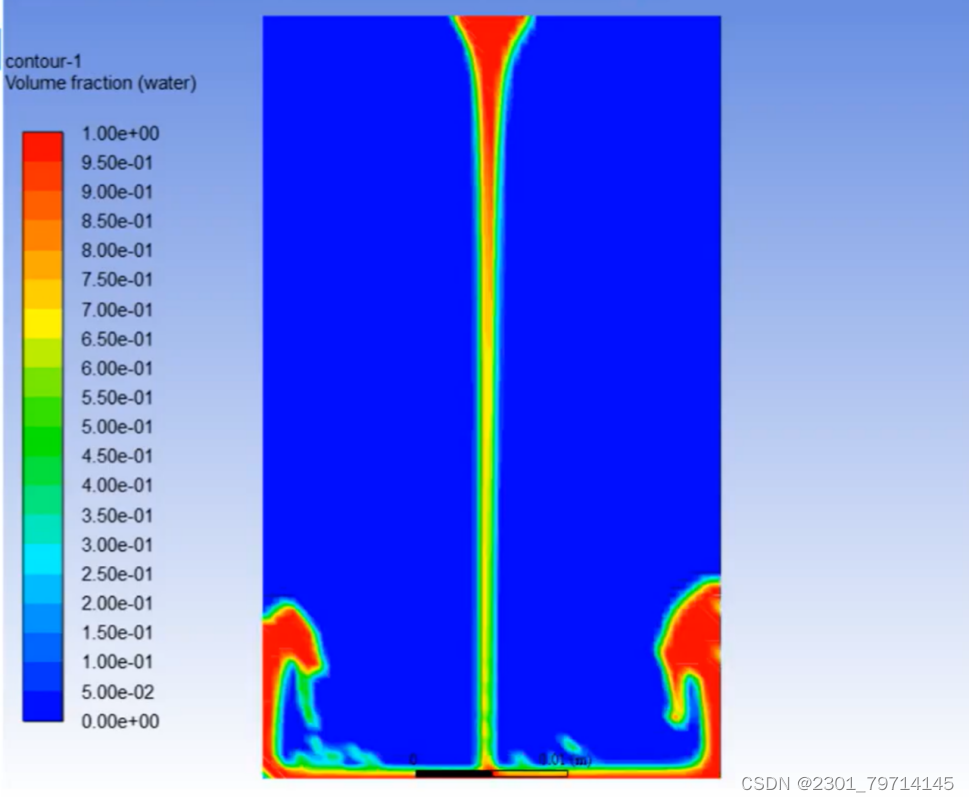

最终动画的一部分如下：

可以看到水流通过挤压空气而出现的变化，仿真模拟结束。

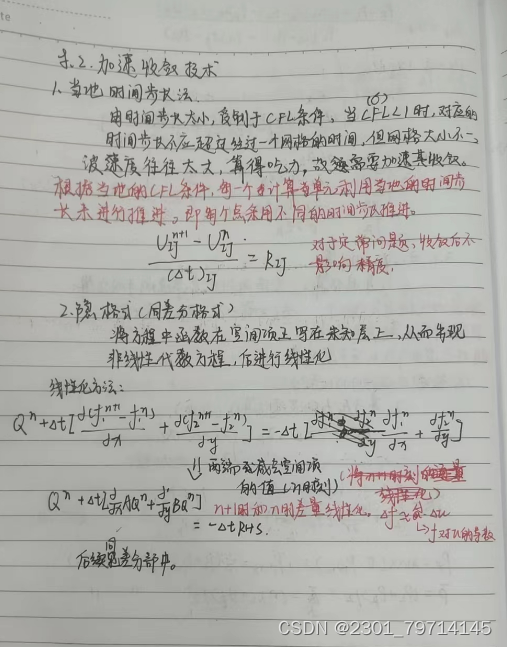

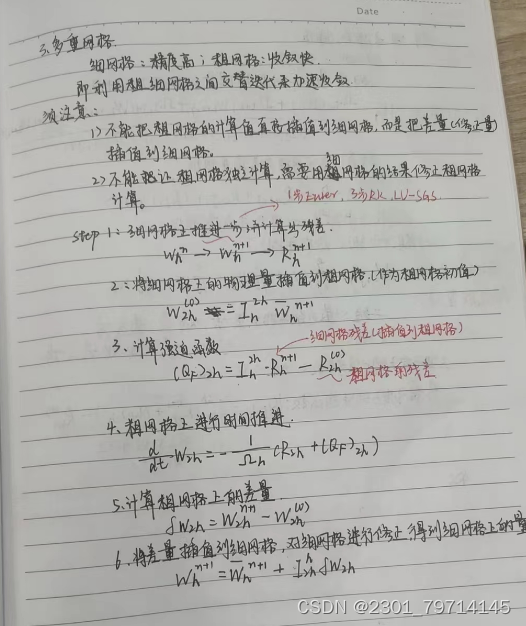

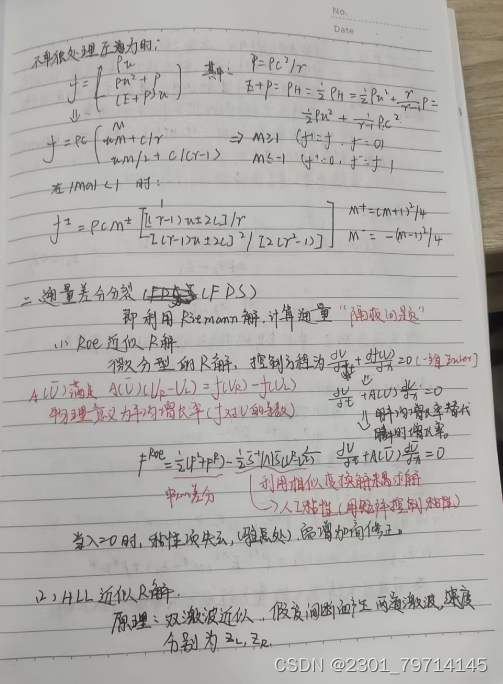

CFD部分

总结

本周完成了CFD有限体积法的学习，梳理了有限体积的概念及求解过程，其求解运算方式与有限差分法基本相同，本质上只区别再控制体的选择上面，还对有限元分析有了初步了理解。再案例模拟中，明白了多相流的基本处理方式，当遇见有两相混合的情况时，明白了如何通过设置欧拉多相流模型进行求解和观察其内流场的变化。
