摘要

本周主要采用的Ansys实例为管道粗糙度对湍流模型的影响，主要采取了调整同一模型的粗壁面高度进所进行对比，结果为粗糙管的压降比光滑管的压降大。在CFD部分中，主要对对有限差分法的基础理论和解法进行了学习补充，且对诺特定理进行了初步的了解。

Abstract

About this week, I mainly learned about the effect of pipe roughness on the turbulence model, from that sample ,we can know,due to roughness, the pressure drop is more in rough pipe ,than the smooth pipe.In the CFD part, the main content was the basic theory and solution method of the finite difference method are mainly studied and supplemented, and the Noether theorem had preliminarily understood.

Ansys 部分

前处理部分

对于本次的案例，并没有出现多复杂的操作，主要是进行完几何模型的创建、网格初步划分后，在求解器中对其管壁的粗糙高度进行调整，使用0.003和0进行对比，即光滑壁面和粗糙壁面比较，通过最后的报告计算中得出两者的压降进行对比，即可得到其结果。

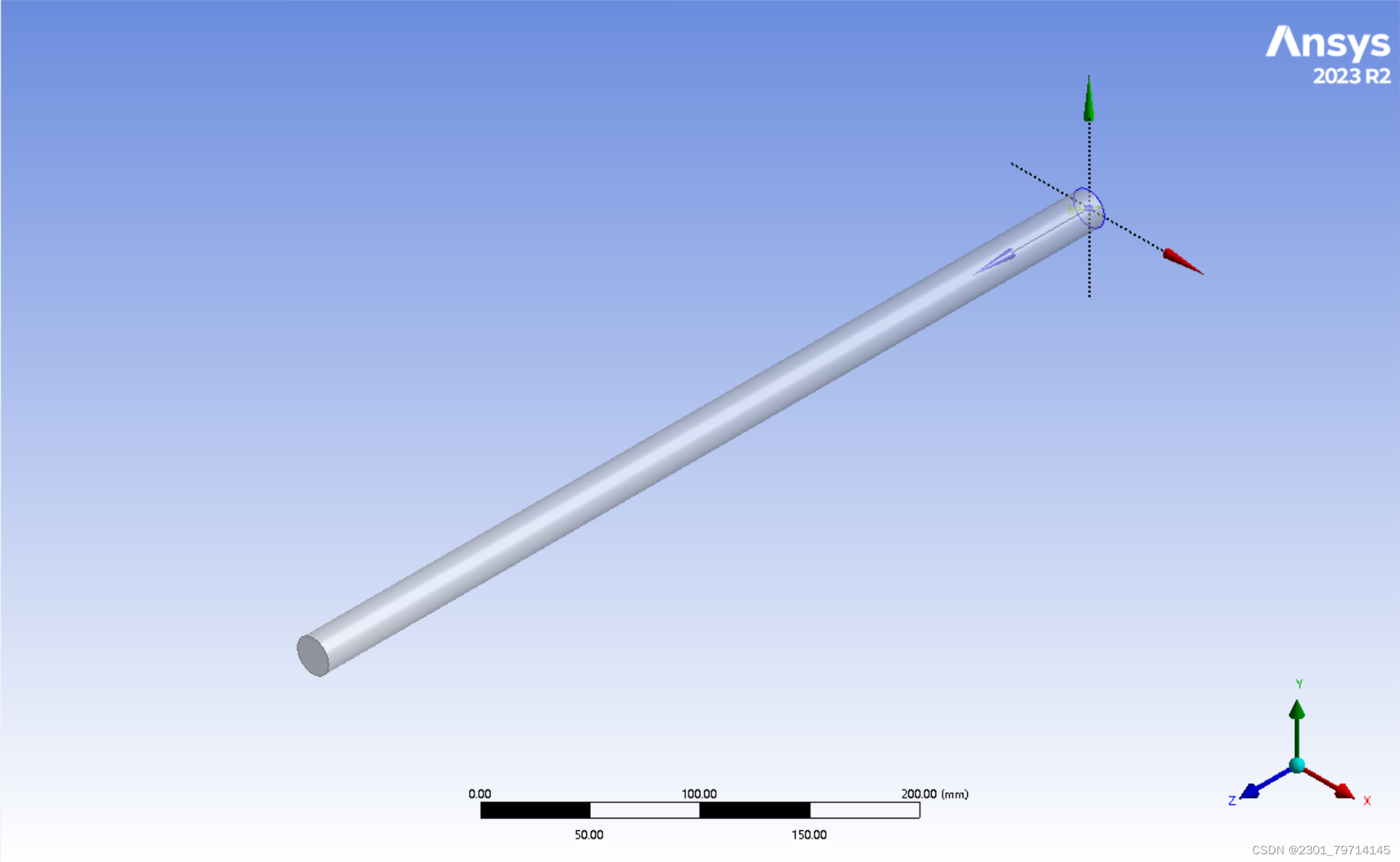

在designmodeler中创建几何模型，为在X-y面上的直径为20mm的圆形，生成表面后拉伸（exturde）模型，创造出高度为500mm的圆柱体。几何模型图如下：

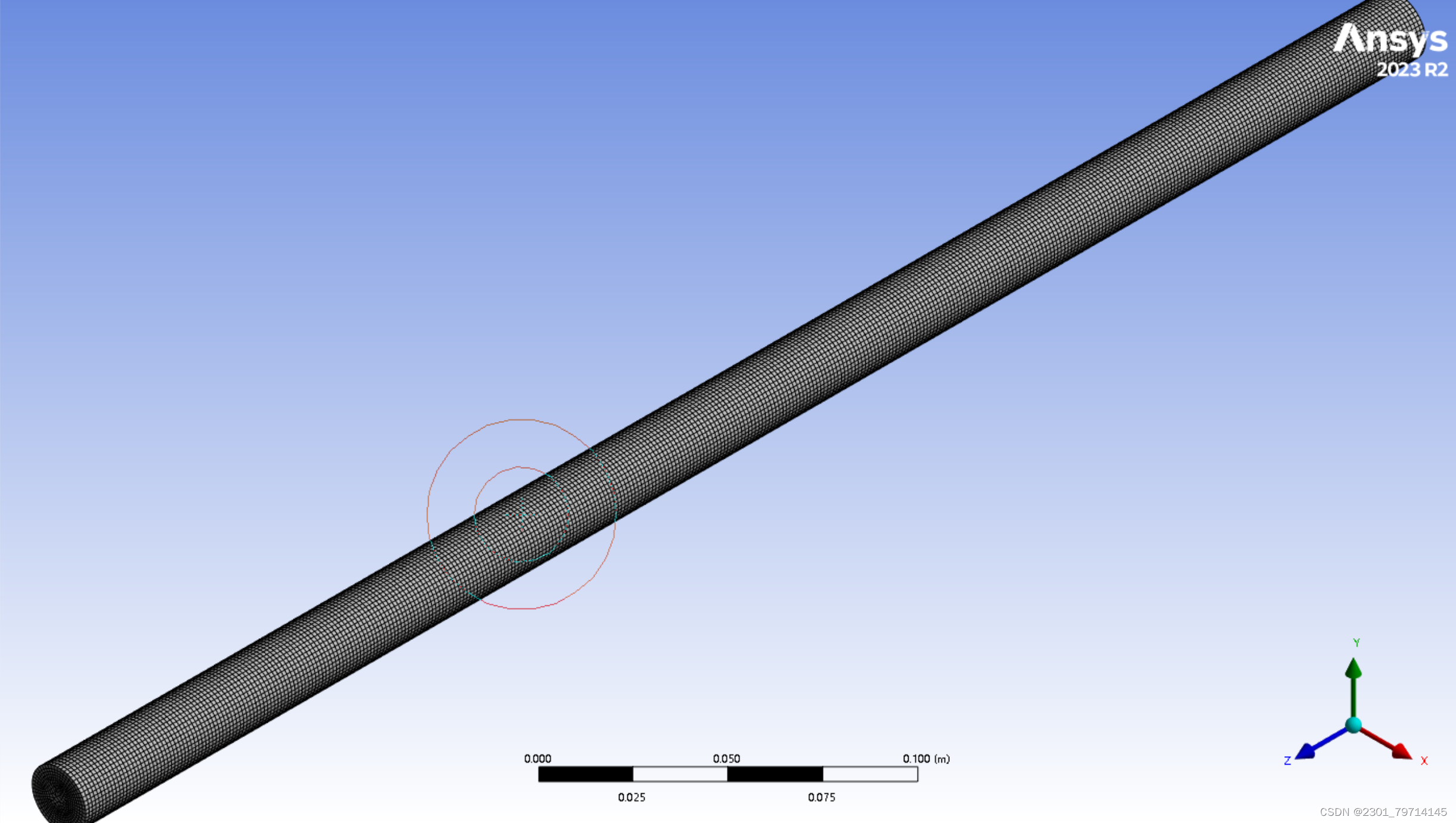

后进行网格划分，在workbench中对其进行设置，直接生成网格后进行尺寸调整：

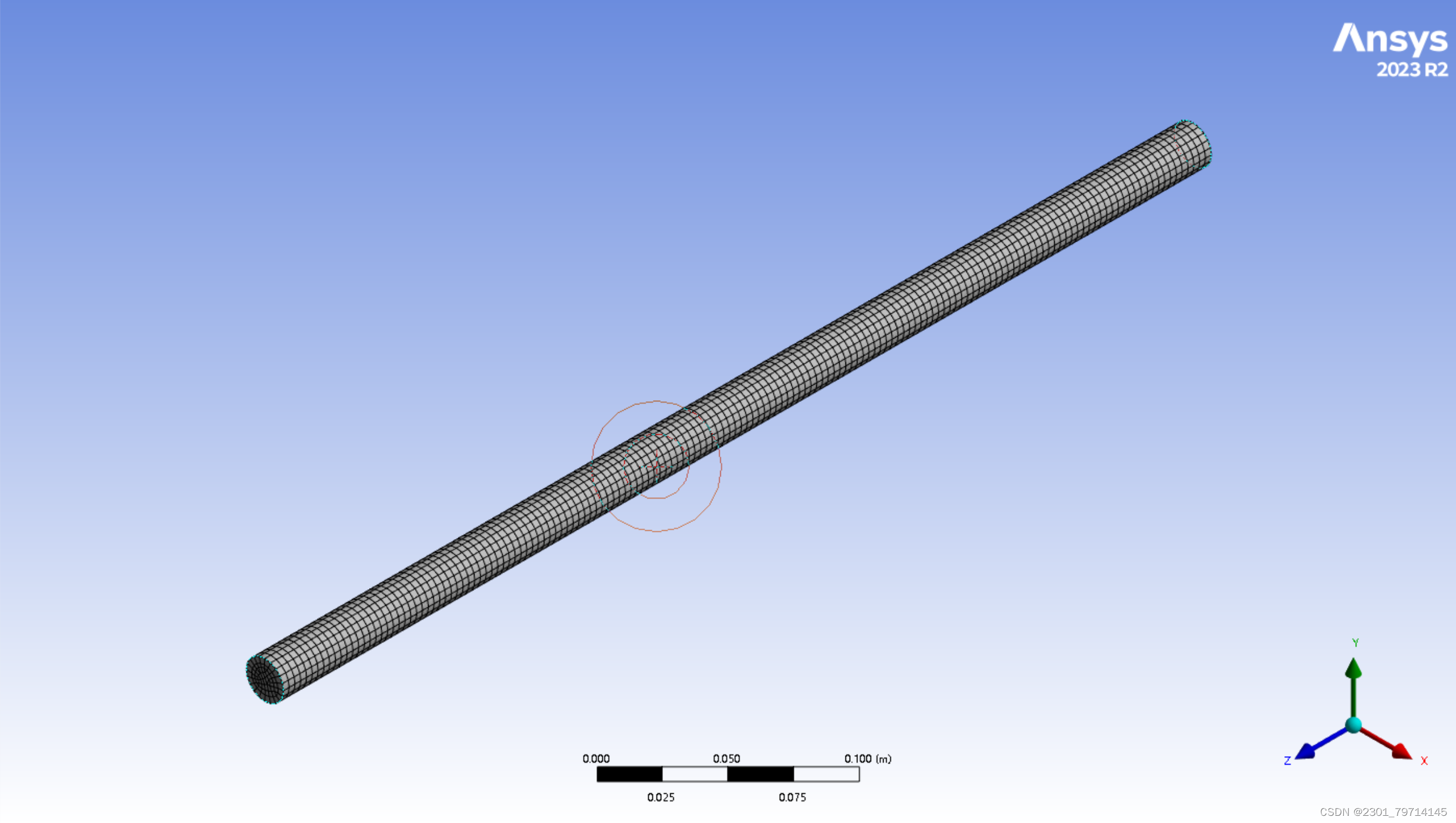

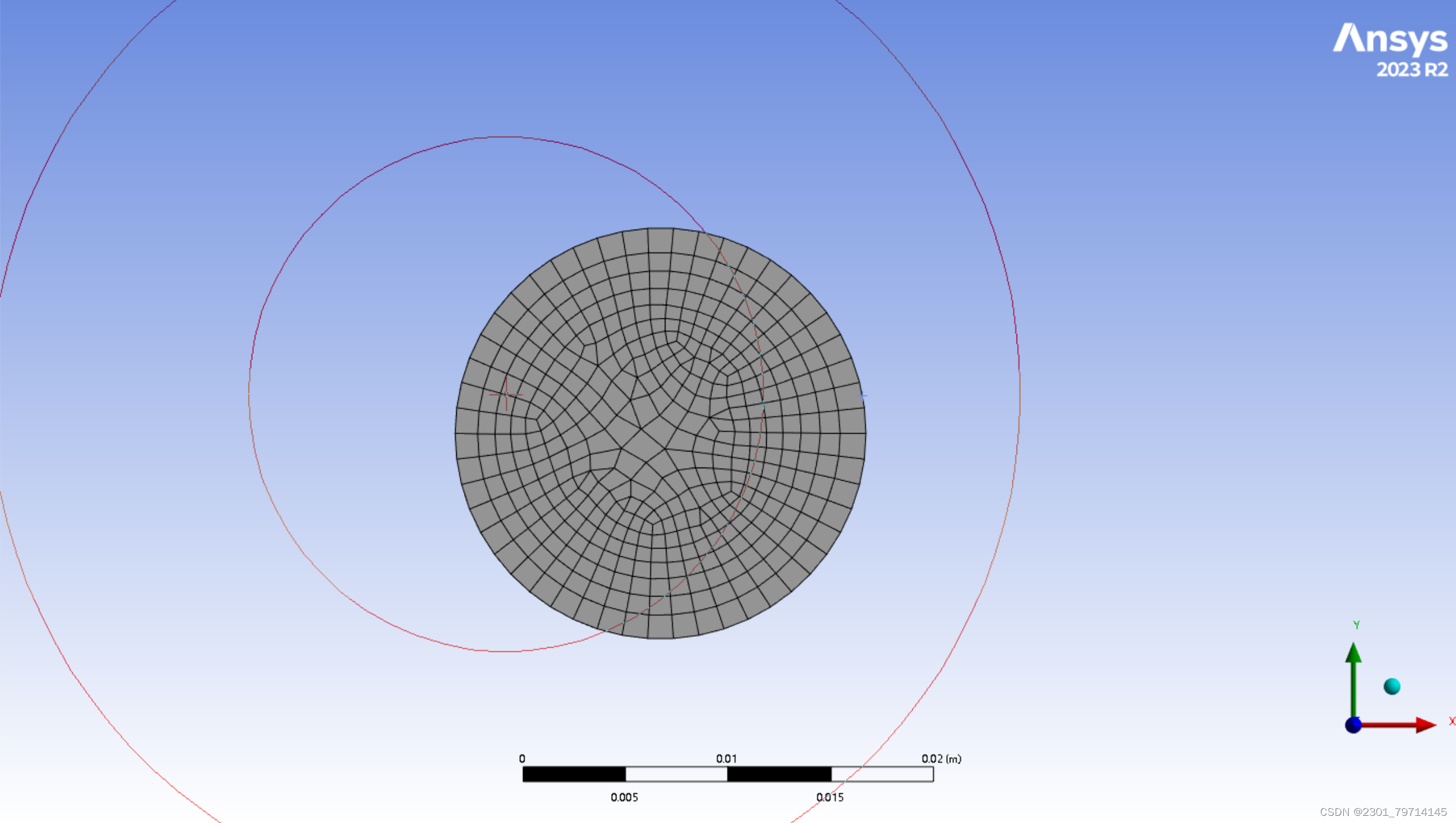

设置进出口面的尺寸调整，设置分区数量为50，对网格进行加密，加密后如下：

前处理部分完成。

求解器设置

进入fluent，选择k-epsilon、standard、skw模型进行计算，其数值保持默认

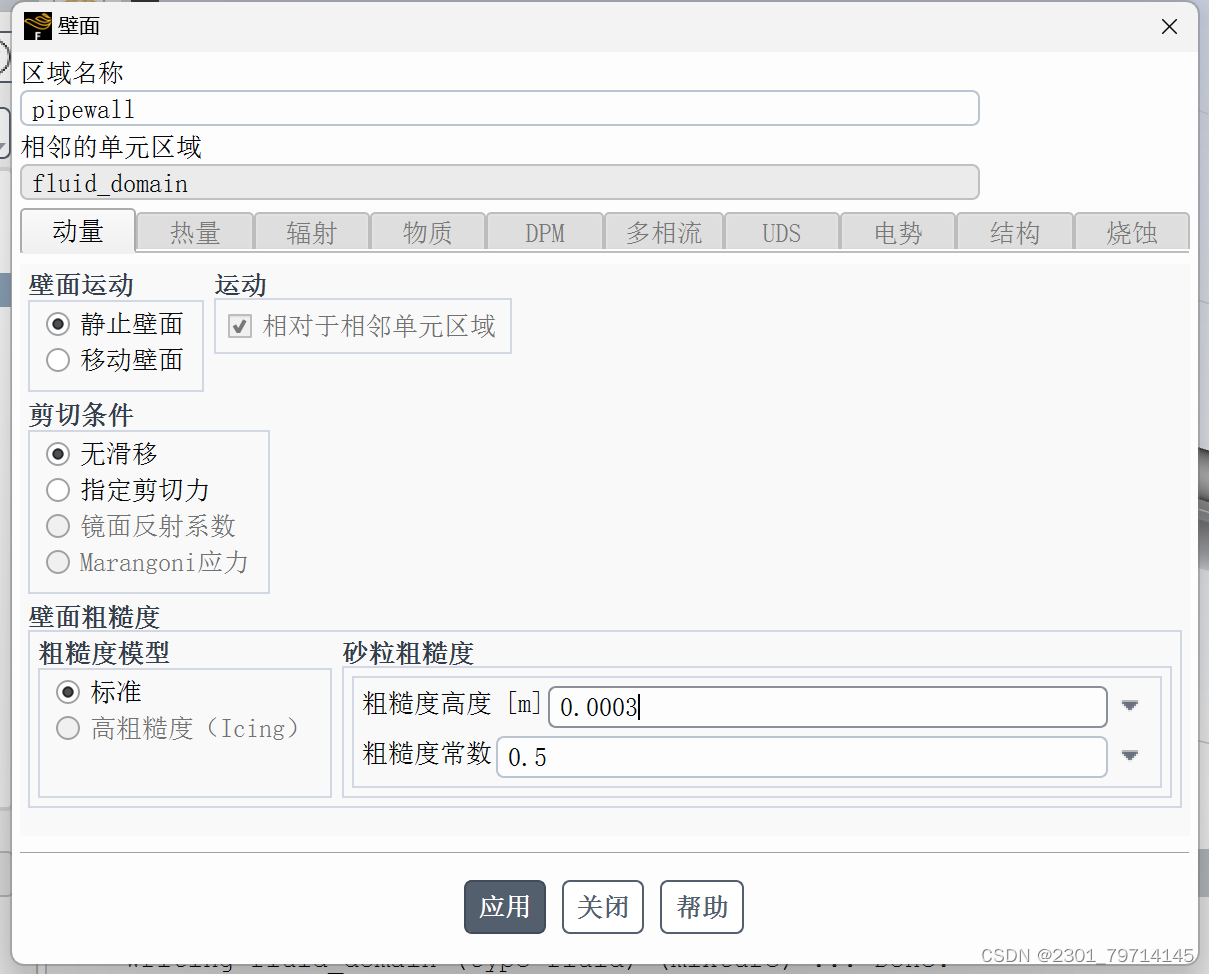

进口速度为0.8m/s，湍流强度为5，湍流水力直径为0.002m。出口选择outflow，不设置压力出口，调整其壁面粗糙面高度为0.0003m，且非均匀面常规粗糙度为0.5~1，均匀面的一般为0.5。

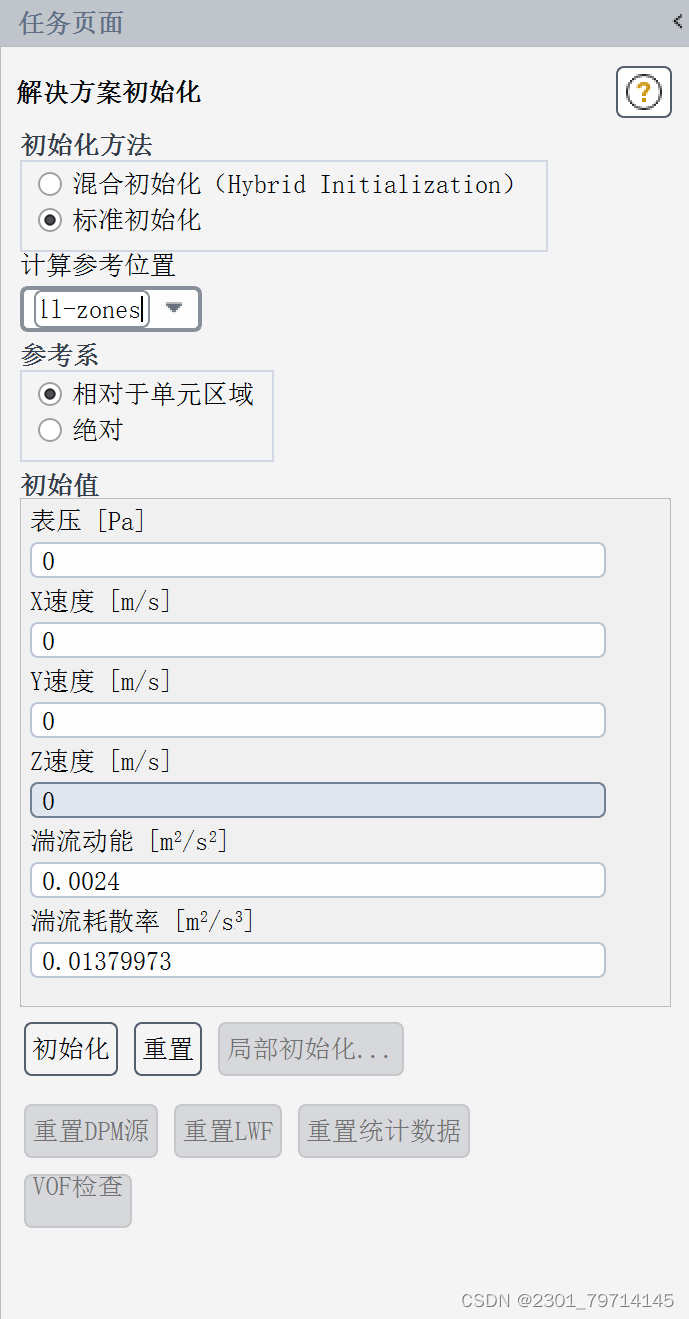

选择标准初始化进行全区域初始，其余设置保持默认：

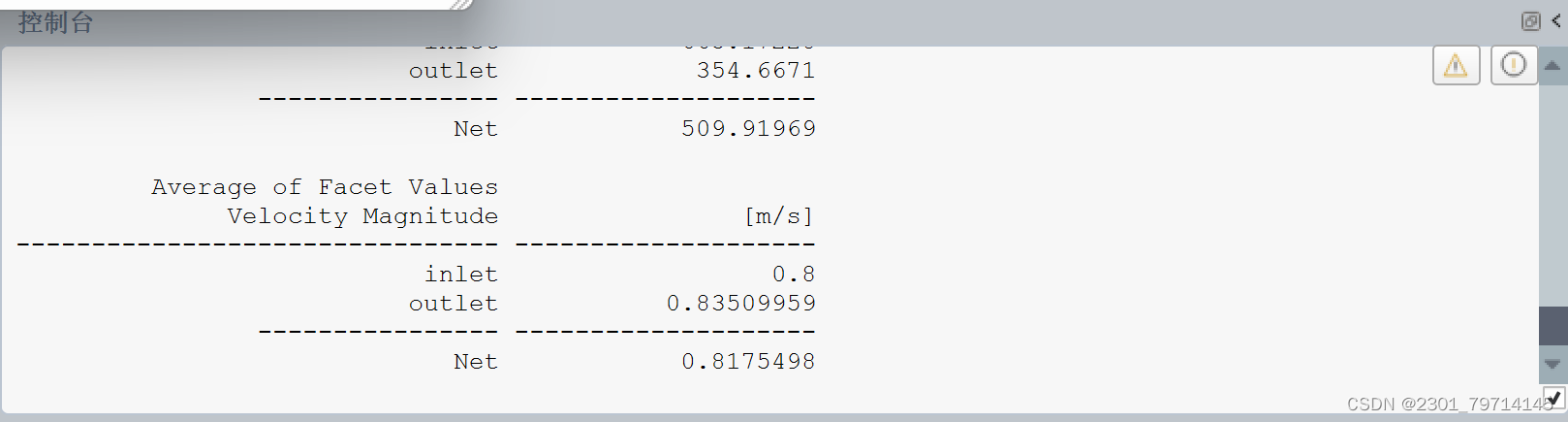

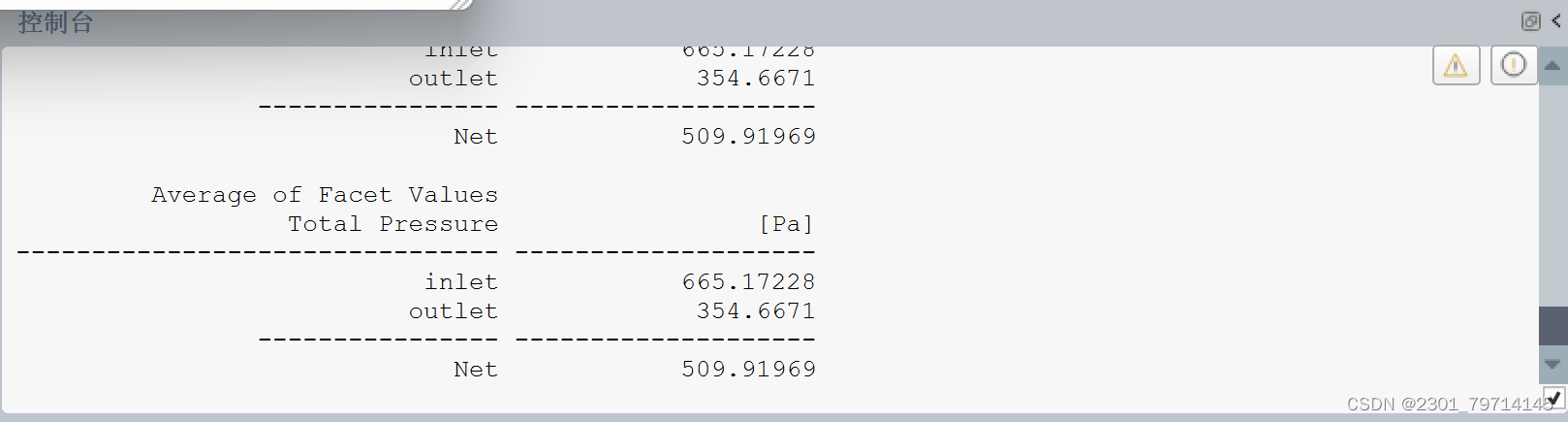

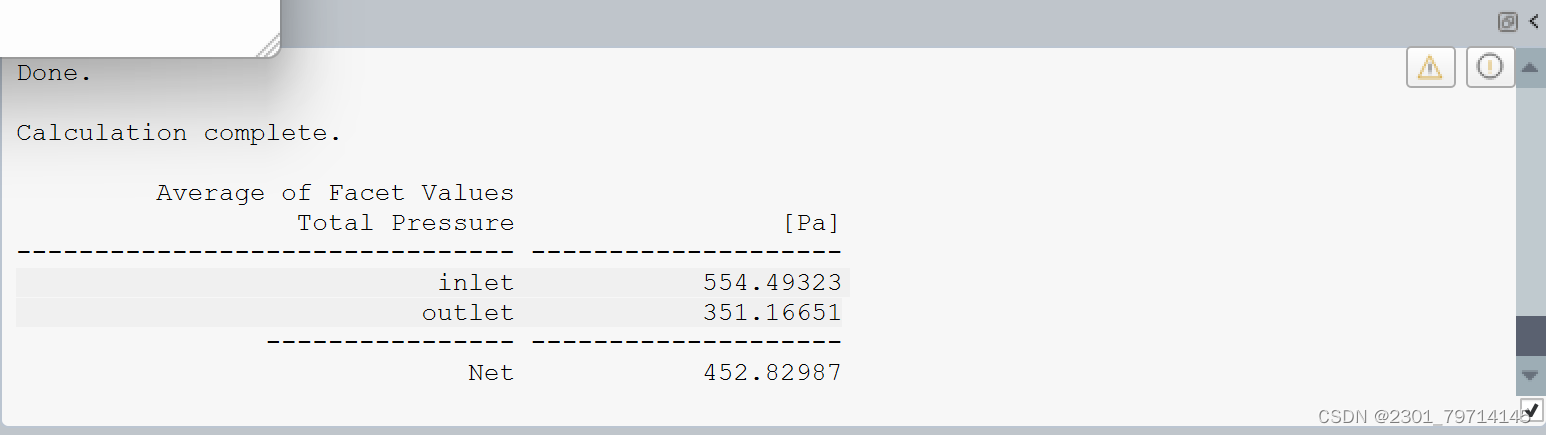

进行1000次的迭代运算，开始计算，在108次运算后达到收敛，在报告中查看进出口压降和速度，结果如下：

保存设置，调整其壁面粗糙面高度为光滑（0），其余设置保持不变，再次进行运算，重复查看其压降指标：

可以得出结果：粗糙管的压降比光滑管的压降大，案例演示完毕。

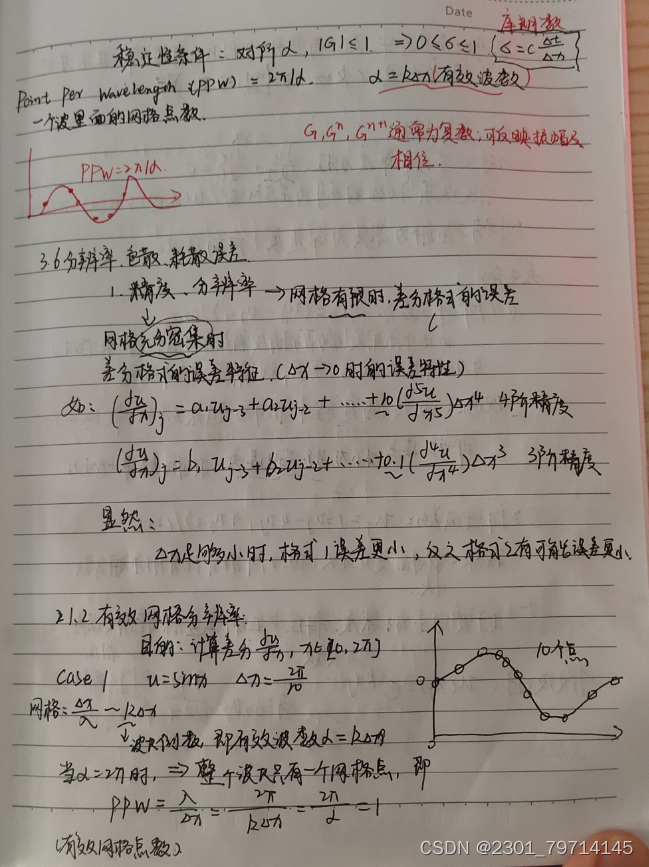

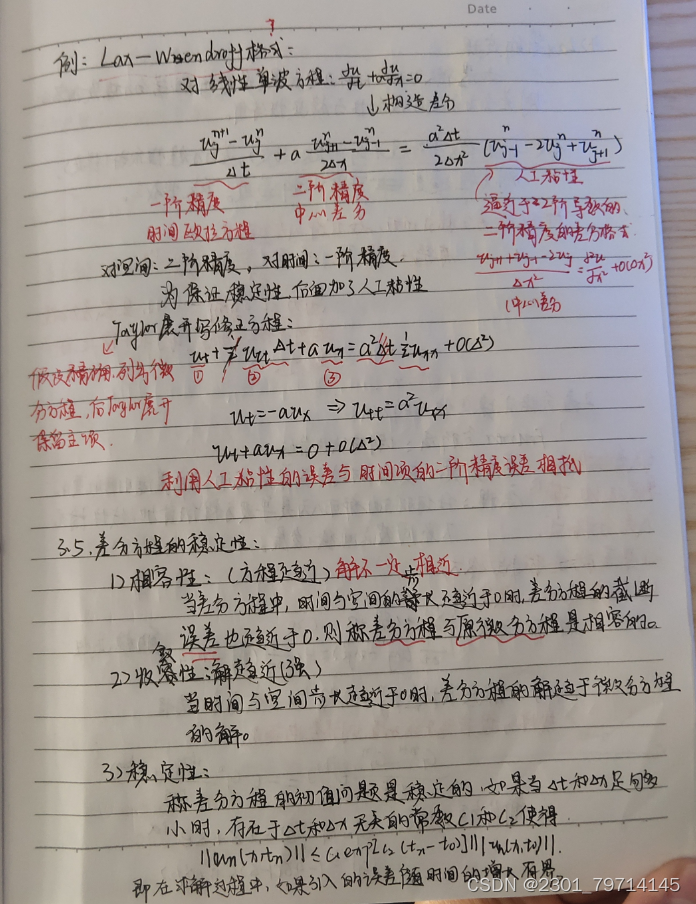

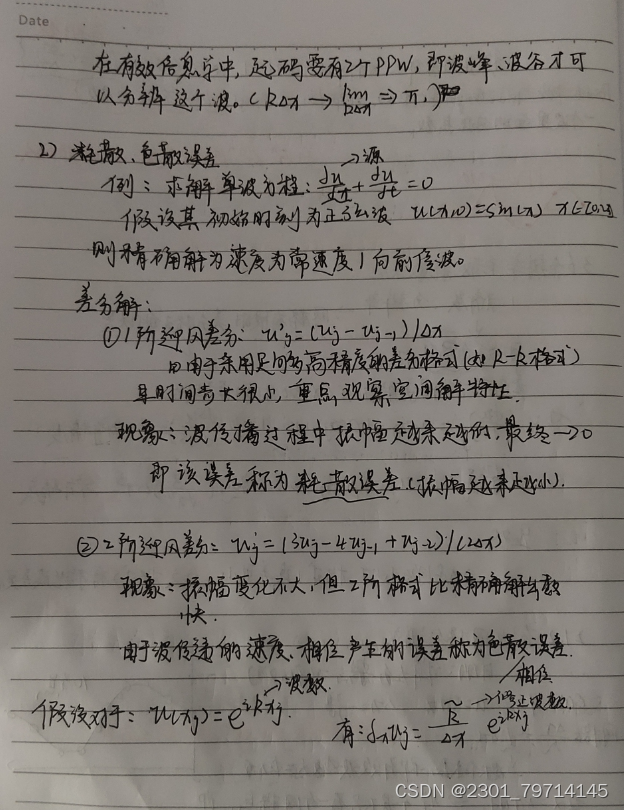

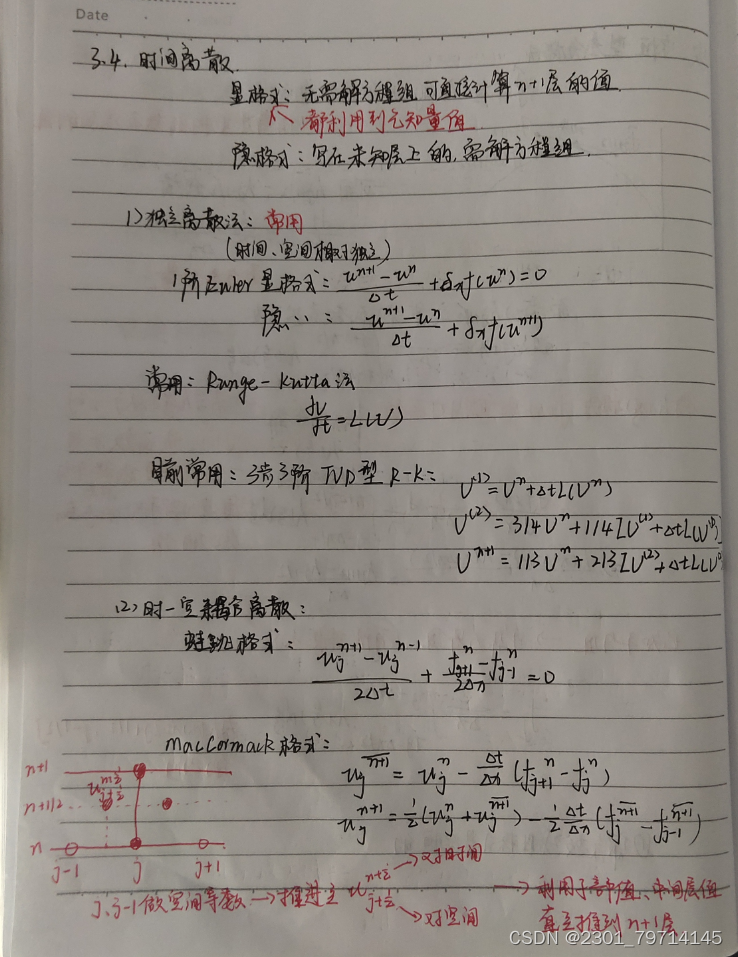

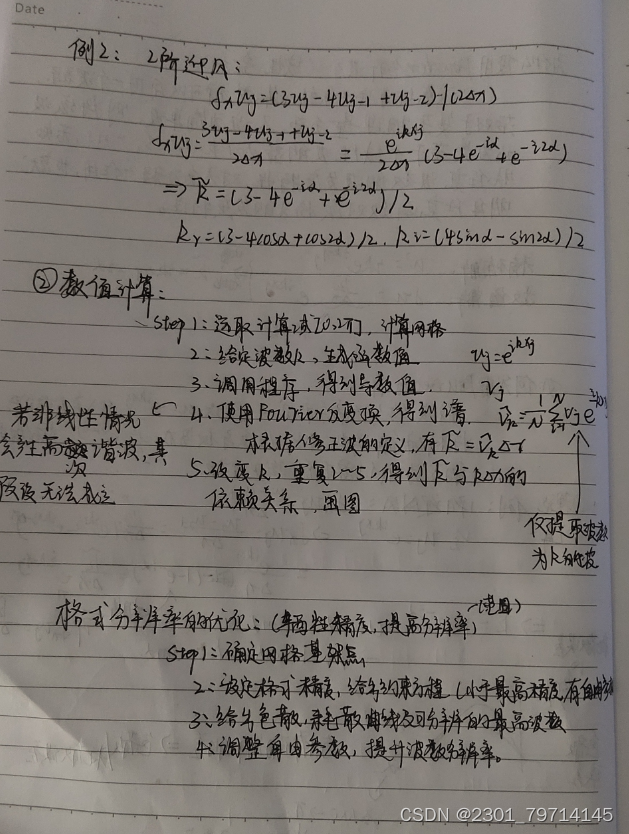

CFD部分

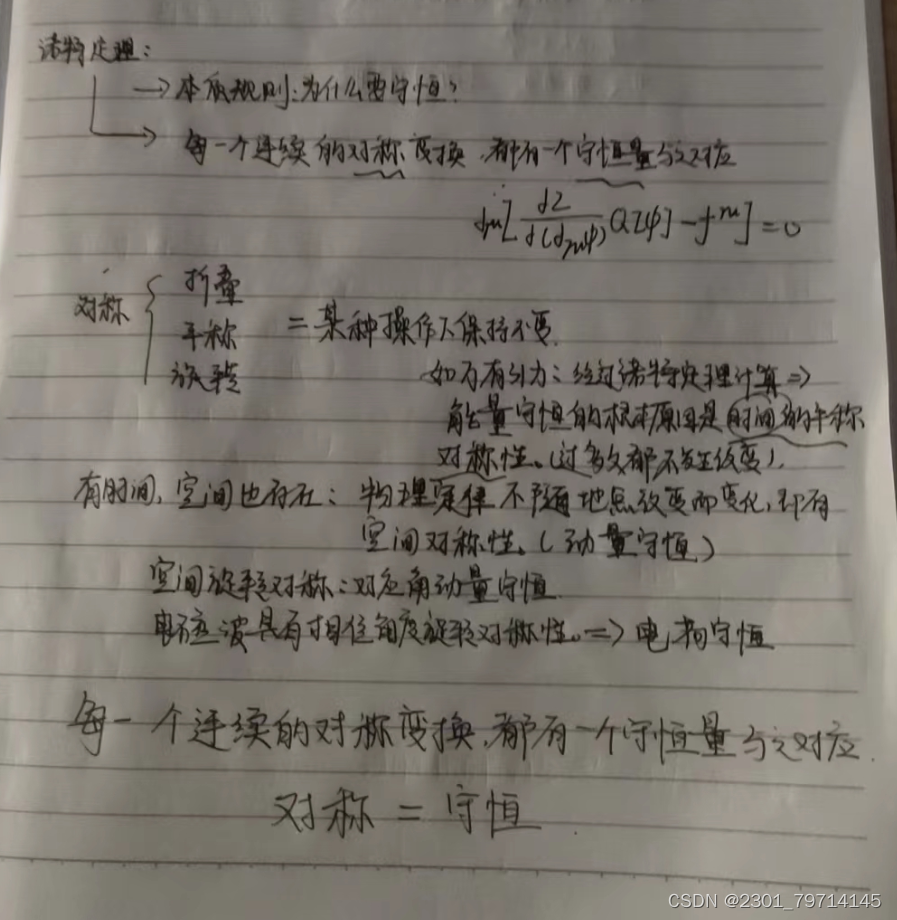

诺特定理

总结

在本次的Ansys实例中，出现了于演示案例不同的情况，在我实际运行的过程中发现其压降数远远大于案例中的压降数，不排除版本不同的可能性，我个人认为可能是由于在网格划分的时候所进行的加密程度不够，导致不能取得合理的值，在下次的案例中会基于这点进行优化。关于CFD部分，补充了有限差分法的相对应知识，但其中涉及的傅里叶变换的方法、时间离散中的龙格-库塔法还需进一步的补充学习。对诺特定理有了初步的认识，懂得了守恒其实是可以从维度上进行细分为一维对称、二维对称、三维对称的形式来思考问题，下周将对其公式和推理过程进行学习。
