ULN2803L是一种专为低压系统设计的集成达林顿管阵列，提供500mA电流输出，适用于继电器、指示灯、显示屏和步进电机驱动，1.8V低电压输入兼容TTL/CMOS逻辑。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

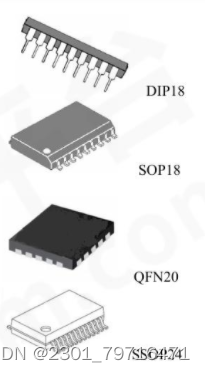

          ULN2803L是专为低压系统设计的大电流达林顿管阵列，采用QFN20L、SOP18和SSOP24的封装形式封装。电路由八个独立的达林顿管组成，每个达林顿管带有续流二极管，可用于驱动继电器、步进电机等感性负载。单个达林顿管在输入电压低至1.8V状态下支持电流500mA输出，将达林顿管并联可以得到更大输出电流能力。该电路广泛应用于继电器驱动、照明驱动、显示屏驱动、步进电机驱动和逻辑缓冲器。

          ULN2803L的每一路达林顿管串联一个基极电阻，5V工作电压以下可直接与TTL/CMOS电路连接，可直接处理原先需要标准逻辑缓冲器来处理的数据。

主要特点
支持1.8V低电压输入
每路500mA集电极输出电流
输入兼容TTL/CMOS逻辑信号
小封装

应用

继电器驱动

指示灯驱动

显示屏驱动

步进电机驱动
