ULN2803(8路反向器电路）

最新推荐文章于 2025-01-24 22:31:01 发布
最新推荐文章于 2025-01-24 22:31:01 发布
阅读量6.7k 收藏 21
点赞数 11
文章标签： 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_53500185/article/details/135350314
版权
本文介绍了ULN2803/ULB2803驱动器的构造，包括其作为高电压大电流驱动的原理和工作方式，以及达林顿管的概念，重点讲解了达林顿管在放大电路中的应用，特别是在功率放大和稳压电源设计中的重要角色。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

一、什么是ULN2803

ULN2803是高电压大电流达林顿晶体管阵列，该阵列中的8路达林顿晶体管是低逻辑电平数字电路（TTL、COMS、PMOS或NMOS）与高电压大电流设备（如继电器、机锤、灯泡接口的理想器件

ULN2803是一个8路反向器电路，即当输入端为高电平时ULN2803输出端为低电平，当输入端为低电平时ULN2803输出端为高电平，继电器得电吸合。同时，内部还集成了一个消线圈反电动势的二极管

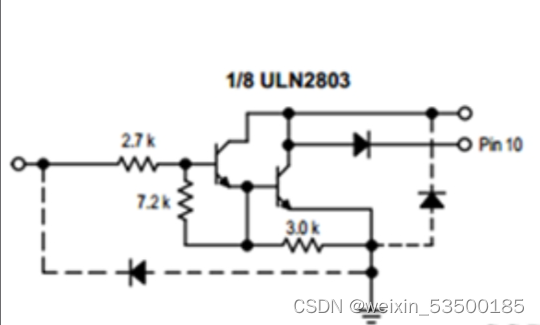

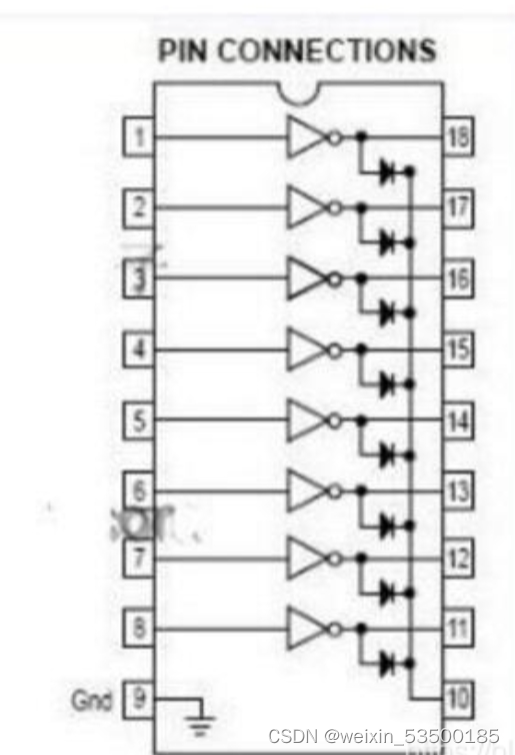

ULB2803驱动器的内部结构及外部引脚图

1-8脚为输入
9脚GND
10脚接负载电源+
11-18脚接输出

当1脚接+5V时三极管为饱和状态，此时18脚输出，从左到右数第二个三极管导通，接负载电源GND，此时负载得电动作

在这里插入图片描述

在这里插入图片描述

二、什么是达林顿管

达林顿管又称复合管，为共基组合放大器，以组成一只等效的新的三极管。这等效于三极管的放大部署时二者之积。
在电子学电路设计中，达林顿接法常用于功率放大器和稳压电源中。

达林顿管是一重复合三极管，他将两个三极管串联，第一个管子的发射极接第二个管子的基极，所以达林顿管的放大倍数是两个三极管放大倍数的乘积。所以它的特点是放大倍数非常高，达林顿管的作用一般是在高灵敏的放大电路中放大非常微小的信号，如大功率开关电路
