基于8086可调电子时钟设计

**单片机设计介绍，基于8086可调电子时钟设计

一 概要

  基于8086可调电子时钟设计概要如下：

一、设计目标与要求

设计一个基于8086微处理器的电子时钟系统，实现时、分、秒的计时功能。
时钟系统应具备可调性，用户可以通过键盘输入来调整时钟的时间和设置。
时钟系统应稳定可靠，具有高精度和长时间运行的能力。
二、硬件设计

8086微处理器：
选择适合的8086微处理器芯片，并进行相应的引脚连接。
8086微处理器是16位的，具有高性能和大容量寻址能力，是电子时钟设计的核心部件。
时钟电路：
设计一个稳定的时钟电路，可以使用定时器或石英晶体振荡器，通过预分频器产生高频时钟信号。
这个电路负责为系统提供精确的时间基准。
显示器件：
选择合适的显示器件，如LED数码管或液晶显示屏，用于显示时钟的时间。
这些显示器件需要提供合适的接口电路，以便与8086微处理器进行通信。
键盘电路：
设计一个键盘电路，用于设置和调整时钟的时间。
键盘电路需要提供合适的接口电路，以便与8086微处理器进行通信。
三、软件设计

初始化程序：
在程序开始时，对相关的寄存器和存储器进行初始化，包括时钟计数器、时分秒寄存器、显示器接口等。
时钟计数器：
利用定时器或石英晶体振荡器产生的高频信号，通过适当的预分频器产生时钟计数器的时钟信号。
在程序中对时钟计数器进行相应的设置和控制，实现时钟的精确计时。
时分秒寄存器：
通过键盘电路输入时、分和秒的数值，将其存储到相应的寄存器中。
通过程序控制这些寄存器，实现时钟数值的更新和显示。
显示器接口：
利用合适的接口电路，将8086微处理器输出的数码信号转换为相应的显示信号，显示在数码管或液晶显示屏上。
通过程序控制接口电路，实现时钟数值的实时显示。
键盘处理程序：
编写程序接收并处理键盘输入，实现对时钟时间和设置的调整。
四、可调性实现

时钟调整功能：
用户可以通过键盘输入，方便地调整时钟的小时、分钟和秒数。
时钟设置功能：
用户可以通过键盘设置时钟的显示格式（如12小时制或24小时制）、报警功能等参数。
五、稳定性与精度保障

硬件方面：
选择高质量的硬件元件，确保系统的稳定运行。
软件方面：
优化软件设计，减少程序的错误和缺陷，提高系统的可靠性。
对时钟电路进行精确校准，确保时钟的高精度运行。
总结：基于8086的可调电子时钟设计充分利用了8086微处理器的优势，结合硬件与软件设计，实现了高精度、可调性和稳定性的时钟系统。这样的设计不仅满足了基本的时间显示功能，还提供了用户友好的调整设置，使得系统更加灵活和实用。

二、功能设计

电子时钟主要由显示模块、对时模块和时钟运算模块三大部分组成。其中对时模块和时钟运算模块要对时、分、秒的数值进行操作，并且秒计算到60时，要自己清零并向分进1；分计算到60时，要自己清零并向时进1；时计算到24时，要清零。这样，才能循环记时。显示时利用7段显示器显示六位十进制数据。前两个显示小时，中间两个显示分钟，后两个显示秒。时钟的运算是利用中断来实现的，利用8253的模式三输出一定频率的方波作为触发中断的条件。8253A可编程定时/计数器的输入时钟为100KHz，设定时/计数器0的计数初值为100，工作在方式3，即方波发生器，其输出的1KHz方波作定时/计数器2的时钟。定时/计数器2的初值设为1000，工作在方式2，即每隔1s输出负脉冲，取反后用作不可屏蔽中断的中断申请信号，在中断服务程序中计算时间，并通过74ls273并行输出到数码管显示。

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

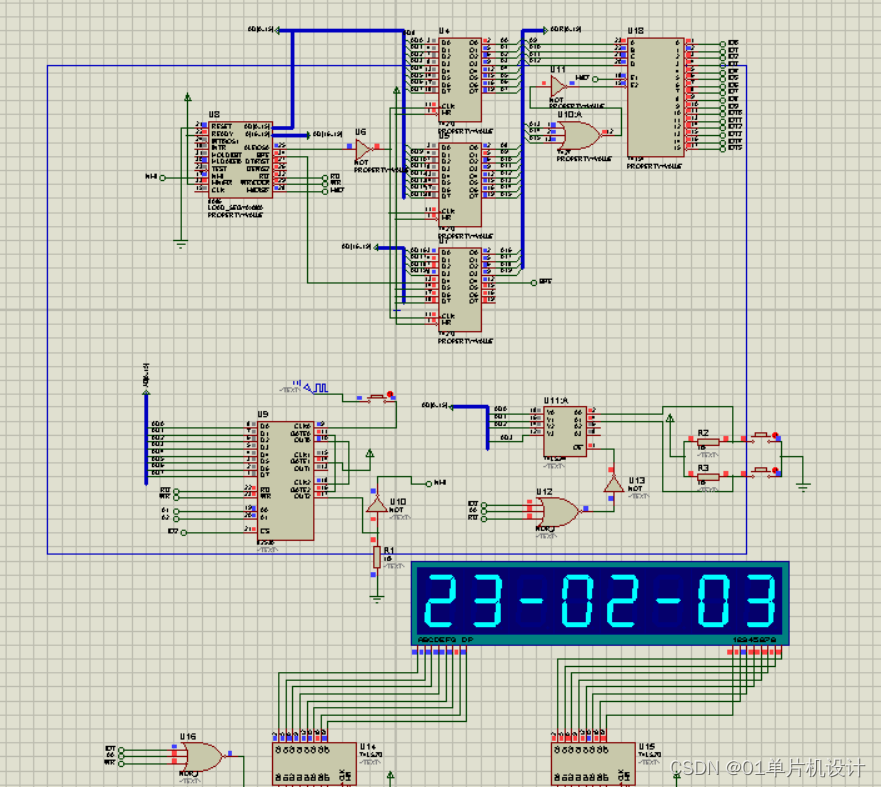

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
