基于51单片机自动智能浇花系统控制设计

**单片机设计介绍，基于51单片机自动智能浇花系统控制设计

一 概要

  基于51单片机自动智能浇花系统控制设计概要如下：

一、引言

随着人们生活质量的提高和家居智能化的趋势，花卉的养护成为许多家庭日常生活的一部分。然而，由于生活节奏的加快，人们常常因为忙碌而忽略了对花卉的及时养护，导致花卉枯萎。为了解决这个问题，本文设计了一种基于51单片机的自动智能浇花系统。该系统能够实时监测土壤湿度，并根据预设的湿度阈值自动控制水泵进行浇水，从而实现对花卉的智能养护。

二、系统组成

51单片机控制模块：作为系统的核心控制单元，负责接收来自传感器的信号，处理数据，并控制水泵的开关。
湿度传感器模块：采用DHT11温湿度传感器，用于实时监测花卉土壤的湿度。DHT11温湿度传感器具备高精度、高稳定性、低功耗等特点，能够准确反映土壤湿度情况。
水泵控制模块：通过继电器控制水泵的开关。当土壤湿度低于预设阈值时，单片机控制继电器闭合，从而启动水泵进行浇水；当土壤湿度达到预设阈值时，单片机控制继电器断开，停止浇水。
显示模块：采用LCD1602显示屏，用于实时显示当前土壤湿度和系统状态。用户可以通过显示屏了解花卉的生长环境，并根据需要进行调整。
按键模块：用于设置湿度阈值和切换工作模式。用户可以通过按键模块方便地设置系统的参数和工作模式。
三、系统设计思路

实时监测：通过DHT11温湿度传感器实时监测花卉土壤的湿度，并将数据发送给51单片机控制模块。
数据处理：51单片机控制模块接收湿度数据后，与预设的湿度阈值进行比较。如果土壤湿度低于阈值，则触发浇水操作；如果土壤湿度达到或超过阈值，则停止浇水。
自动浇水：当需要浇水时，51单片机控制模块通过控制水泵控制模块开启水泵进行浇水。当土壤湿度达到预设阈值后，单片机控制模块关闭水泵停止浇水。
人机交互：用户可以通过按键模块设置湿度阈值和切换工作模式，同时LCD1602显示屏实时显示当前土壤湿度和系统状态，提供便捷的人机交互体验。
四、系统特点

智能化：系统能够自动检测土壤湿度并根据湿度阈值控制浇水操作，实现智能化管理。
自动化：系统能够自动完成浇水任务，无需人工干预，节省用户的时间和精力。
可靠性：系统采用稳定可靠的51单片机和传感器，保证了系统的稳定性和准确性。
易用性：系统具有友好的人机交互界面，用户可以通过按键模块和LCD1602显示屏方便地设置参数和查看系统状态。
五、总结与展望

本文设计了一种基于51单片机的自动智能浇花系统。该系统通过实时监测土壤湿度并根据预设阈值自动控制水泵进行浇水，实现了对花卉的智能养护。系统具有智能化、自动化、可靠性和易用性等特点，能够解决人们因忙碌而忽略花卉养护的问题。未来，该系统可以进一步扩展功能，如增加光照传感器和温度传感器等，以实现对花卉生长环境的全面监测和控制。

二、功能设计

1、当湿度低于下限值时，打开水泵进行抽水自动灌溉同时报警，当湿度高于上限值时，自动关闭水泵停止灌溉。

2、当温度高于上限值时，打开风扇进行通风降温同时报警，当温度低于下限值时，自动关闭风扇工作。

3、LCD1602实时显示温度、湿度和温湿度的阈值。

4、温度在30℃以下，液晶显示：Cold。温度在30℃以上，液晶显示：Hot

5、单片机电路+DHT11温湿度传感器+水泵控制电路+蜂鸣器报警电路+风扇控制电路+LCD1602液晶显示电路+电源电路。

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

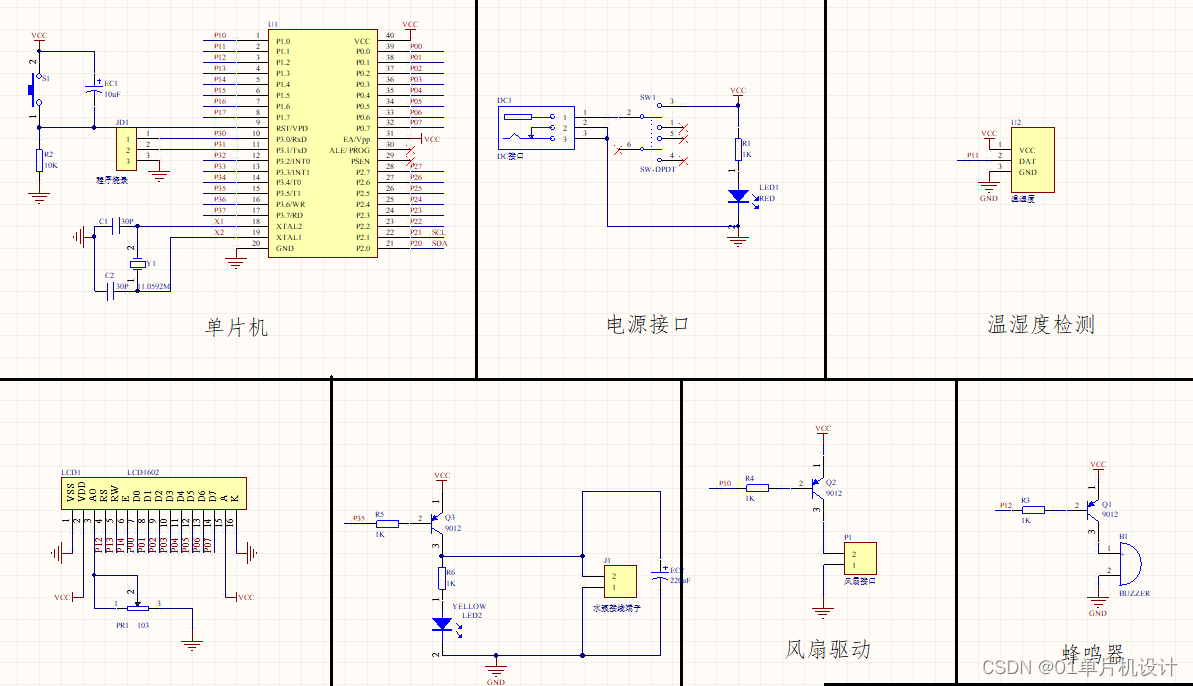

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现
本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
