【Latex】大物实验报告全指南

我们使用VScode环境配置下，进行latex的大物实验报告撰写，其中有很多懒人专属操作（有详细解说），简单方便，一篇文章就可以上手实验报告的撰写！！！

---

开头模板

首先输入Latex引入的包，这些前提条件只需要复制即可

\documentclass[10.5pt]{ctexart}

\usepackage{setspace}
\usepackage{titlesec}
\usepackage{geometry}
\usepackage{graphicx}
\usepackage{caption}
\usepackage{booktabs,multirow}
\usepackage{cite}
\usepackage{lipsum}
\usepackage{steinmetz}
\usepackage{amsmath,amsthm,amssymb,amsfonts}
\usepackage{subfigure}
\usepackage{physics}
\usepackage{array}
\usepackage{booktabs}
\usepackage{tabularx}

\let\songti\relax
\newCJKfontfamily\songti{STSong}[AutoFakeBold]
\setCJKmainfont{STSong}[AutoFakeBold]

% 页面设置
\geometry{a4paper, left=2.5cm, right=2.5cm, top=2.5cm, bottom=2.5cm}
\titleformat{\section}{\bfseries\songti\zihao{4}}{\thesection}{1em}{}
\titleformat{\subsection}{\bfseries\songti\zihao{5}}{\thesubsection}{1em}{}
\titleformat{\subsubsection}{\songti\zihao{5}}{\thesubsubsection}{1em}{}
\captionsetup{labelsep=period}
\onehalfspacing

\usepackage{fancyhdr}
\pagestyle{fancy}
\lhead{物理实验报告}
\chead{}
\rhead{\thepage}
\lfoot{}
\cfoot{}
\rfoot{}
\renewcommand{\headrulewidth}{0.4pt}
\renewcommand{\headwidth}{\textwidth}
\renewcommand{\footrulewidth}{0pt}

\usepackage{gbt7714}

\title{数字示波器的原理与使用实验报告}
\author{你的名字}
\date{\today}

\bibliographystyle{gbt7714-numerical}

---

文件主体结构

document

如果你写的是文章，那么主体部分是使用document环境

\begin{document}%开头
%中间是文章主体层次
\end{document}%结尾

  在document环境中间我们需要在开头：显示标题，显示文章作者，填写日期（\today代表今天）

这些已经在开头模板中引入，我们只需要输入以下命令即可显示。

\maketitle

abstract

 在标题下，引入开头的abstract环境，即摘要。

在摘要的结尾，我们有必要加入实验所需要的关键词，在pdf上，该词显示为粗体。

\begin{abstract}
    首先制造作为研究对象的信号……

    \noindent{\textbf{关键词：数字示波器，光标，李萨如图形……}}
\end{abstract}

section

引入正文内容，需要以下命令

\tableofcontents

自此可以开始正文

\section{引言}
\subsection{数字示波器}
…………………………
\subsection{数字示波器的显示方法}
…………
\subsection{数字示波器的优点}
…………………
\section{实验原理和方法}
\subsection{探头补偿}
…………
\subsection{示波器自备方波周期测量}
………………

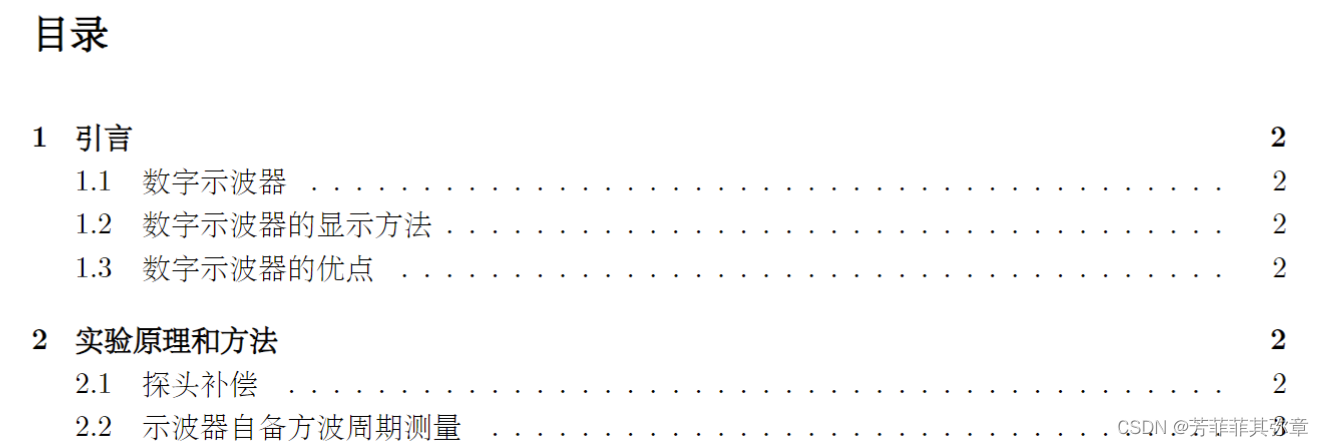

效果如下：

Latex具有自动目录和编号功能，可以随文章编号变化（如插入等）自动改变顺延，不需要调整所有前面编号，十分方便。

有三级编号

\section的编号为1.*    2.*等等

\subsection的编号为1.1.*    2.1.*    2.2.*等等

\subsubsection的编号为1.1.1    1.3.2   2.1.2等等

如果不想对该标题编号并录入目录，可以加*号，如\subsection*{实验报告原稿}

---

经典和有用的命令

文字排版命令

空行	用于分割段落
\par  或   \\	手动分段（效果几乎同上）
%	注释（注释内容显示为深绿）
\newpage	重换新页
\hline	行划线

标签和其引用

所有label建立后，需要点击编译按钮，编译完成后，eqref引用才能成立

\label{ }	贴上标签
\ eqref{ }	引用标签

标签还需要再{}内先编号，编号规则类如“fig:construct”,"sec:first"等等，冒号前是属性，冒号后是名称特征，这样Latex就知道了你是不同类型的标签，会分开编号

……………………
实验内容如\eqref{sec:4top}
……………………
\subsection{用示波器测量信号的电压}\label{sec:4top}

效果如下

脚注

如果认为查重率有点高，把其中的一些东西（难以做语义转换和结构转换的句子），做成脚注也不失为一种选择。使用\footnote{}命令

信号和GND\footnote{一般外圈的金属为GND，可以起到外部屏蔽的作用，内部的金属为输入信号}



如图，到了脚注部分

文字格式

\textbf{}	文字加粗
\textit{}	文字斜体
\textcolor	文字颜色
\uline	文字下划线
\kaishu	楷书文字

文字位置命令

\leftragged
\rightragged
\center

数学公式

数学环境

可以不使用环境，直接使用$…$（单行），$$……$$(可多行)，绿色部分为数学公式环境，里面的特殊符号会被自动识别，例如：

$$
r=\frac{\overline{xy}-\overline{x}\cdot\overline{y}}{\sqrt{\left(\overline{x^2}-\overline{x}^2\right)\left(\overline{y^2}-\overline{y}^2\right)}}=0.99999807\approx 1
$$

更专业一点的多行公式，我们使用\begin{align}环境，可以做到多行公式的换行

\subsubsection*{\textbf{波形叠加}}
设两信号为：
\begin{align}
  \left\{\begin{matrix}
  y_1=A_1\cos\left ( \omega_1 t+\varphi_1  \right )\\
  y_2=A_2\cos\left ( \omega_2 t+\varphi_2  \right )
  \end{matrix}\right.
\end{align}
根据本实验研究，简单起见，设$A_1=A_2=A$，则叠加波形为：
\begin{align}
  y&=y_1+y_2=A\left[\cos\left ( \omega_1 t+\varphi_1  \right )+\cos\left ( \omega_2 t+\varphi_2  \right )\right]\\
  &=2A\cos\left(\frac{\omega_1-\omega_2}{2}t+\frac{\varphi_1-\varphi_2}{2}\right)\cos\left(\frac{\omega_1+\omega_2}{2}t+\frac{\varphi_1+\varphi_2}{2}\right)
\end{align}



其中&和&之间为对齐的标志，在VScode下显示为粉红色

提示：有时候在输入链接时，可能一些符号会被误认为数学形式我们需要对他们进行修改,例如：

百分号使用\%，下划线使用\_，上小角使用\^等等（基本都是加一个\来解决）

数学符号

不知道的符号可以在VScode中查到

更好用的还有我们的CSDN提供的公式功能！

矩阵等等不用愁！！！

需要知道的习语：（经常用到，可以背）

_{}	下标
^{}	上标
\frac{}{}	分式（分子前分母后）
\mbox{}	可以在其中输入文字
\dots	三个点（…）
^\circ	度（°）

数学工具推荐

如果不会MATLAB等等没关系

一、Desmos图形计算器也可以绘图

二、可以使用Excel功能来绘制线性图像拟合（以绘制双对数坐标为例）

1、打开一个excel表格：

2、在表格内输入需要插入的数据，这里模拟了一组数据：

3、选中表格数据后，点击上方的插入：

4、点击推荐的图表：

5、图表类型选择XY散点图：

6、插入完成的图表：

7、右键点击X轴。选择设置坐标轴格式：

8、在右侧的对数刻度打勾：

9、在Y轴同样的操作，右键点击后选择设置坐标轴格式：

10、同样点击对数刻度，设置完成的效果：（部分截图）

三、还有大物实验工具中非常便捷的开源程序

可以计算平均值、标准差、不确定度计算、最小二乘法线性回归、合成不确定度

会有自动Latex生成版本~

四、使用Traker软件进行逐帧分析（前提是有录好的视频），增加文章的“高科技”性，误差较小

引用

对于一些经典名言，可以使用引用环境

我国《周髀算经》载商高（约公元前 12 世纪）答周公问：
\begin{quote}
\zihao{-5}\kaishu 勾广三，股修四，径隅五。
\end{quote}

其中\zihao{-5}表示字号-5大小

表格

表格内容

代码类如

\begin{table}[htbp]
    \centering
    \caption{自制方波周期测量}
      \begin{tabular}{|p{7.235em}|r|r|r|r|}
      \toprule
      \multicolumn{2}{|p{14.47em}|}{时基} & \multicolumn{1}{p{7.235em}|}{100$\mu$s/cm} & \multicolumn{1}{p{7.235em}|}{250$\mu$s/cm} & \multicolumn{1}{p{7.235em}|}{500$\mu$s/cm} \\
      \midrule
      \multirow{2}[4]{*}{直接测量} & \multicolumn{1}{p{7.235em}|}{波形厘米数} & \multicolumn{1}{p{7.235em}|}{10cm} & \multicolumn{1}{p{7.235em}|}{4cm} & \multicolumn{1}{p{7.235em}|}{2cm} \\
  \cmidrule{2-5}    \multicolumn{1}{|r|}{} & \multicolumn{1}{p{7.235em}|}{周期（$\mu$s）} & 1000  & 1000  & 1000 \\
      \midrule
      \multicolumn{2}{|p{14.47em}|}{用光标测量（$\mu$s）} & 9**   & 9**   & 9** \\
      \midrule
      \multicolumn{2}{|p{14.47em}|}{用测量功能测量（$\mu$s）} & **** & **** & **** \\
      \bottomrule
      \end{tabular}%
    \label{tab:firsttab}%
  \end{table}%

效果如下

表格工具

使用Latex写表格过于复杂，在这里可以使用Excel转Latex的功能（非常方便）

首先使用Excel或者Word（更推荐，因为可以合并单元格）建立一个文档表格

点击另存为

将文件类型修改为网页文件（如果是Word同理修改）

搜索出Excel软件（老版）

我们需要下载Excel2Latex这个宏，可以在网上搜索资源下载，网址如下

CTAN: /tex-archive/support/excel2latex

解压后在Excel内打开我们的网页文件版本的表格文件（单摆.html）

勾选出需要转换为表格的内容单元，然后点击加载项，点击Convert Table to Latex,启用Excel2Latex这个宏，然后就会出现Latex内容，复制粘贴即可

大功告成

图像

图像内容格式如下：

\begin{figure}[ht]
  \centering
  \includegraphics[width=12cm]{add123.png}
  \caption{等幅等频率不同相位}
  \label{fig:add123}
\end{figure}

复制粘贴即可，其中\caption为必要的图片说明，必须全局唯一，否则编号会出错，显示问号

图片（add123.png）必须放入VScode的项目文件夹中

参考文献

参考文献是一个大物实验报告中不可或缺的部分

引入了cite宏包，建立一个reference.bib文件，里面的文件形式类如

使用\cite{}命令即可引用该文献。

并在当前section内放入如下命令

\nocite{*}
\bibliography{reference}

这次编译步骤比较特殊，为XeLatex-->BibLatex-->XeLatex

在如下位置

三步编译后，可以显示出所有参考文献目录：

---

---

最后，让我们点击生成的pdf文件，保存到电脑，提交你的实验报告吧！

💗
