FMC228-四路1.2Gsps 16bit DA FMC子卡

一、板卡概述

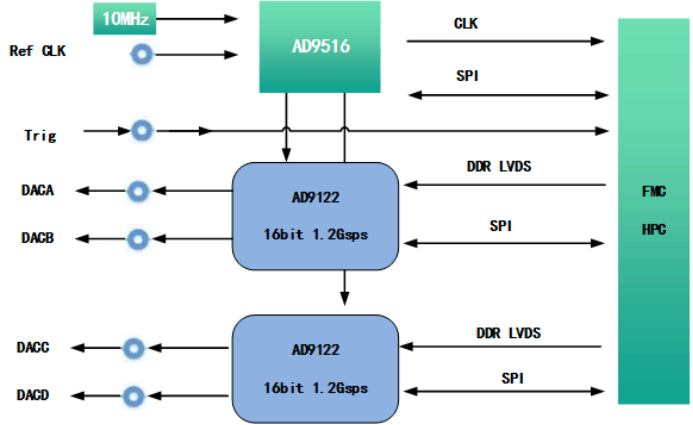

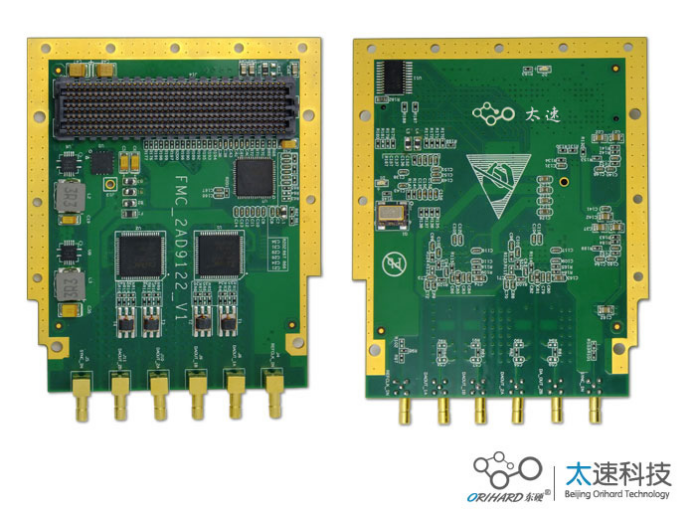

  FMC228 板卡可实现宽波段、四通道、16位、1.2Gsps（600Msps直接射频综合）DAC功能，时钟可采用内部时钟源（可选择锁定到外部参考），或外部提供的采样时钟。此外还为用户提供定制采样控制的触发器输入。FMC228在机械上和电气上符合FMC标准（ANSI/VITA 57.1)。该卡具有多引脚连接器、前面板I/O，可以在传导冷却环境中使用。模拟信号以交流电方式耦合到前面板上的SSMB 同轴连接器上。FMC228允许通过串行通信总线对时钟源进行灵活的控制。

二、性能指标

板卡功能	参数		内容
DAC	芯片型号		AD9122
	路数		4路DAC，
	转换率		600Msps，插值1.2Gsps
	数据位		16bit
	数字接口		DDR LVDS
	模拟接口		交流耦合
	模拟输出		±1V
	输出阻抗		50Ω
	模拟指标
时钟	PLL芯片		AD5616-1
	板载晶振		10MHz 温补晶振VCXO
	外输入时钟		默认10MHz，3.3V LVTTL电平
外触发	路数		1路输入
	电平		3.3V LVTTL电平
连接器类型	FMC-HPC		ASP-134488-01
	前面板		6路 SSMB
板卡标准	FMC  ANSI/VITA 57.1 - 2008
板卡尺寸	69X76.5mm
板卡重量	（含散热片）
板卡供电	+12V@1A
板卡功耗	8W
工作温度	Industrial  -20℃到+70℃
支持母板	Xilinx board	V6、V7、KU、VU、 ZYNQ、ZU 开发板
	Orihard board	136、270、367、288、330、274、3、9



三、软件支持

    提供ISE或者Vivado版本的 FMC接口 DA输出，时钟配置、外触发接入的参考测试程序，支持的FPGA型号或者板卡见说明书表格。

四、应用领域

    超大带宽的波形生成、直接射频转换、 软件定义的无线电（SDR）、无线电探测和声波定位、超宽带数字接收机、媒体设备、航空航天和测试仪器。
