单区域集成ISIS是一种基于中间系统到中间系统（IS-IS）协议的网络架构优化方案，主要用于简化网络设计并提升数据传输效率。其核心特点包括：

‌单一区域部署‌
ISIS协议在单一逻辑区域内运行，消除多区域间的分层复杂性，通过统一的路由策略实现全网拓扑快速收敛‌78。
‌硬件架构集成‌
结合单芯片CLOS架构，将传统多级交换机的功能集成到单个芯片中。这种设计减少了设备间的跳转延迟，支持超大规模端口密度下的高带宽传输‌78。
‌协议优化‌
ISIS作为链路状态协议，在单区域内可更高效地同步路由信息，配合CLOS架构的对称性特点，实现流量负载均衡和故障快速切换‌78。
‌运维简化‌
通过“网络即单一交换机”的理念，将分散的物理设备虚拟化为统一资源池，降低配置复杂度，同时支持自动化运维工具集成‌78。

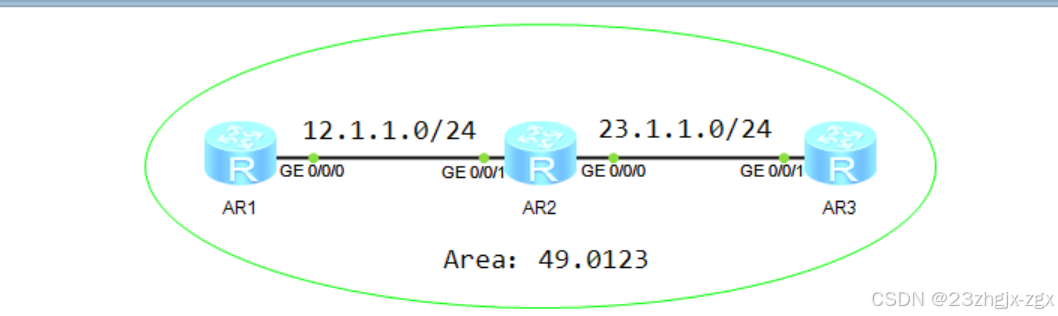

实验拓扑：

实验配置：

R1：
[R1]interface g0/0/0
[R1-GigabitEthernet0/0/0]ip address 12.1.1.1 24
[R1-GigabitEthernet0/0/0]quit
[R1]interface loopback 0
[R1-LoopBack0]ip address 1.1.1.1 32
[R1-LoopBack0]quit
[R1]isis //启用ISIS进程，进程默认为1
[R1-isis-1]network-entity 49.0123.0000.0000.0001.00 //配置ＮＥＴ地址
[R1-isis-1]quit
[R1]interface g0/0/0
[R1-GigabitEthernet0/0/0]isis enable //接口下启用ISIS
[R1-GigabitEthernet0/0/0]quit
[R1]int loopback 0
[R1-LoopBack0]isis enable
[R1-LoopBack0]quit

R2：
R2]int g0/0/1
[R2-GigabitEthernet0/0/1]ip address 12.1.1.2 24
[R2-GigabitEthernet0/0/1]quit
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip address 23.1.1.2 24
[R2-GigabitEthernet0/0/0]quit
[R2]int loopback 0
[R2-LoopBack0]ip address 2.2.2.2 32
[R2-LoopBack0]quit
[R2]isis
[R2-isis-1]network-entity 49.0123.0000.0000.0002.00
[R2-isis-1]quit
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]isis enable
[R2-GigabitEthernet0/0/1]quit
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]isis enable
[R2-GigabitEthernet0/0/0]quit
[R2]int loopback 0
[R2-LoopBack0]isis enable
[R2-LoopBack0]quit

R3：
[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]ip address 23.1.1.3 24
[R3-GigabitEthernet0/0/1]quit
[R3]int loopback 0
[R3-LoopBack0]ip address 3.3.3.3 32
[R3-LoopBack0]quit
[R3]isis
[R3-isis-1]network-entity 49.0123.0000.0000.0003.00
[R3-isis-1]quit
[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]isis enable
[R3-GigabitEthernet0/0/1]quit
[R3]int loopback 0
[R3-LoopBack0]isis enable
[R3-LoopBack0]quit
