计算机显示屏性能指标

一、显示性能指标

1. 分辨率（Resolution）

定义：屏幕水平和垂直方向的像素点数，如1920×1080（FHD）、3840×2160（4K/UHD）、5120×2880（5K）、7680×4320（8K）等。
像素密度（PPI/Pixels Per Inch）：单位英寸内的像素数，公式：PPI = √(横向像素² + 纵向像素²) / 屏幕尺寸。例如27英寸4K屏的PPI约为163，高于1080P的81PPI，画面更细腻。
影响：分辨率越高，画面细节越丰富，但需显卡性能支持，且过小屏幕（如13英寸4K）可能导致字体模糊（需缩放）。

2. 屏幕尺寸（Screen Size）

定义：屏幕对角线长度，单位为英寸（1英寸=2.54厘米），常见范围：
- 笔记本：13-17英寸
- 显示器：21-32英寸（曲面屏可达49英寸）
- 电视/大屏：50-100英寸+
黄金比例：结合分辨率和尺寸，27英寸4K、24英寸1080P为视觉舒适区间。

3. 面板类型（Panel Type）

TN（Twisted Nematic）：
- 优势：响应时间极快（1ms）、刷新率高（240Hz+）、成本低；
- 劣势：色彩差（色域低）、可视角度小（≤170°）、对比度低（1000:1）。
- 适用：电竞显示器（追求速度）。
IPS（In-Plane Switching）：
- 优势：广视角（178°）、色彩准（原生8bit）、对比度中等（1000:1-1500:1）；
- 劣势：响应时间较慢（4-8ms）、漏光较明显、功耗略高。
- 适用：设计、办公、日常使用。
VA（Vertical Alignment）：
- 优势：高对比度（3000:1+）、曲面屏主流选择、色彩表现较好；
- 劣势：响应时间中等（3-6ms）、可视角度略逊IPS（170°-178°）、边缘易偏色。
- 适用：影音娱乐、曲面显示器。
OLED（Organic Light-Emitting Diode）：
- 优势：自发光（纯黑显示）、超高对比度（1,000,000:1+）、超薄轻便、广色域（P3）；
- 劣势：烧屏风险（长期静态画面）、亮度受限（常规≤600尼特）、成本高。
- 适用：高端笔记本（如MacBook Pro）、高端电视、手机屏。
Mini LED/Micro LED：
- Mini LED：背光分区（Local Dimming）提升对比度，介于LED和OLED之间；
- Micro LED：自发光，理论上优于OLED（无烧屏、更高亮度），尚未大规模商用。

4. 刷新率（Refresh Rate）

定义：屏幕每秒更新画面的次数，单位Hz（如60Hz、144Hz、240Hz）。
影响：高刷新率（≥120Hz）减少画面撕裂，提升动态流畅度（如游戏、视频），但需显卡输出帧率（FPS）匹配。
主流标准：
- 普通屏：60Hz（办公、影音）；
- 电竞屏：144Hz/165Hz/240Hz（需配合Adaptive Sync技术）；
- 高端屏：360Hz（职业电竞）、ProMotion（苹果动态刷新率，10-120Hz自适应）。

5. 响应时间（Response Time）

定义：像素从一种颜色变换到另一种颜色的时间，单位ms（毫秒）。
分类：
- 灰阶响应时间（GTG, Gray-to-Gray）：更真实的动态表现，主流IPS为5-8ms，TN为1-3ms；
- 黑白响应时间（B-to-W）：早期指标，误导性强（实际场景多为灰阶变化）。
影响：高刷新率需低响应时间配合，否则仍会出现拖影（如60Hz屏响应时间＞16ms时易卡顿）。

二、色彩与画质指标

1. 色域（Color Gamut）

定义：屏幕能显示的颜色范围，常见标准：
- sRGB：覆盖约90-100%，适合网页、办公（Windows默认色彩空间）；
- DCI-P3：广色域（覆盖约90-98%），适合HDR、影视制作、苹果生态；
- Adobe RGB：覆盖约95-100%，专业设计（印刷、摄影）；
- NTSC：早期标准，100% NTSC≈72% sRGB（对于NTSC目前部分厂商存在误导消费者的宣传，需要大家注意）。
色域容积 vs 色域覆盖：
- 容积：屏幕能显示的最大色域范围（可能超过目标色域）；
- 覆盖：对目标色域的实际覆盖比例（如“100% sRGB”为精准覆盖）。

2. 色准（Color Accuracy）

定义：屏幕显示颜色与真实颜色的偏差，用ΔE值表示：
- ΔE＜1：专业级（需出厂校准）；
- ΔE 1-3：良好（适合设计）；
- ΔE＞5：肉眼可辨明显色差（普通屏水平）。
出厂校准：高端显示器附带校准报告，支持用户自定义ICC色彩配置文件。

3. 亮度（Brightness）

单位：尼特（nit，1 nit=1 cd/m²）。
常规标准：
- 笔记本/显示器：250-300nit（室内够用）；
- HDR屏：≥400nit（HDR400）、≥600nit（HDR600）、≥1000nit（HDR1000）；
- OLED屏：峰值亮度可达1000nit+（短暂激发），持续亮度约500-800nit。
影响：高亮度提升户外可视性，HDR需高亮度+广色域+高对比度配合。

4. 对比度（Contrast Ratio）

定义：白色亮度与黑色亮度的比值，分两种：
- 静态对比度：原生对比度（IPS≈1000:1，VA≈3000:1，OLED≈∞:1）；
- 动态对比度（DCR）：通过背光调节实现（厂商宣传可达百万:1，实际参考价值低）。
OLED优势：纯黑像素关闭，静态对比度接近无限，暗部细节更清晰。

5. HDR（High Dynamic Range）

定义：高动态范围成像，提升明暗细节和色彩表现，需满足：
- 亮度：≥400nit（基础），≥1000nit（高端）；
- 色域：覆盖≥90% DCI-P3或≥99% sRGB；
- 位深：10bit（8bit+FRC抖动可达10bit）；
主流标准：
- HDR10：开放标准，支持10bit、BT.2020色域；
- 杜比视界（Dolby Vision）：动态元数据，画质更佳（需片源支持）；
- HLG（Hybrid Log-Gamma）：广播电视常用，兼容SDR设备。

三、物理与使用体验指标

1. 可视角度（Viewing Angle）

定义：屏幕亮度和色彩失真不超过50%时的最大观看角度，单位°。
标准：IPS/VA/OLED≥178°（水平/垂直），TN≤170°（垂直易偏色）。
影响：多人共享或非正对屏幕时，广视角屏幕体验更佳。

2. 屏幕比例（Aspect Ratio）

常见比例：
- 16:9：主流（适合影视、游戏）；
- 21:9（带鱼屏）：超宽屏，沉浸感强（适合多任务、赛车游戏）；
- 3:2/4:3：纵向空间大（适合办公、设计，如Surface、MacBook）；
- 16:10：介于上述两者之间（部分高端显示器）。
分辨率适配：超宽屏需显卡支持，部分游戏可能出现黑边。

3. 曲面曲率（Curvature）

定义：屏幕弯曲的半径，单位R（如1500R、1800R），数值越小弯曲程度越大。
优势：沉浸式体验，边缘视差减小；
劣势：近距离观看可能头晕，曲面屏多为VA面板，色彩均匀性略差。

4. 防眩光与表面处理

雾面屏（Matte）：表面粗糙，抗反光（适合强光环境，如办公室），但略牺牲通透感；
镜面屏（Glossy）：表面光滑，色彩通透（适合影音），但易反光（强光下影响使用）；
防指纹/防油污：高端屏常见涂层，减少指纹残留。

5. 触控与交互

触控屏：支持手指或触控笔操作，常见于二合一设备（如Surface Pro）、一体机；
多点触控：支持10点以上触控，配合系统手势（缩放、旋转等）；
压感级别：触控笔支持（如Wacom电磁屏达4096级压感，适合绘画）。

四、动态与技术特性

1. Adaptive Sync技术

作用：同步显卡输出帧率与屏幕刷新率，减少画面撕裂和卡顿。
分类：
- FreeSync（AMD）：支持VESA DisplayPort 1.2a及以上，兼容部分NVIDIA显卡（需开启G-SYNC兼容模式）；
- G-SYNC（NVIDIA）：专有技术，需硬件模块（早期），现兼容FreeSync（G-SYNC Compatible）。
生效范围：通常在30-144Hz（依屏幕规格而定），低于30Hz仍可能卡顿。

2. 位深（Bit Depth）

定义：每个像素的色彩位数，决定色彩过渡平滑度：
- 8bit：1670万色（常见于IPS/VA）；
- 10bit：10.7亿色（高端屏，需原生或FRC抖动）；
- 6bit：26万色（低端屏，通过FRC抖动到8bit，过渡易断层）。
FRC（Frame Rate Control）：通过相邻帧混合模拟高色深，非原生10bit效果略差。

3. 背光技术

LED背光：主流，分直下式（背光均匀，支持分区调光）和侧入式（轻薄，如笔记本）；
DC调光 vs PWM调光：
- DC调光：无闪烁（护眼，高端屏常用）；
- PWM调光：低亮度下频闪（频率越高越好，如1200Hz PWM对人眼更友好）。

五、接口与连接

在这里插入图片描述

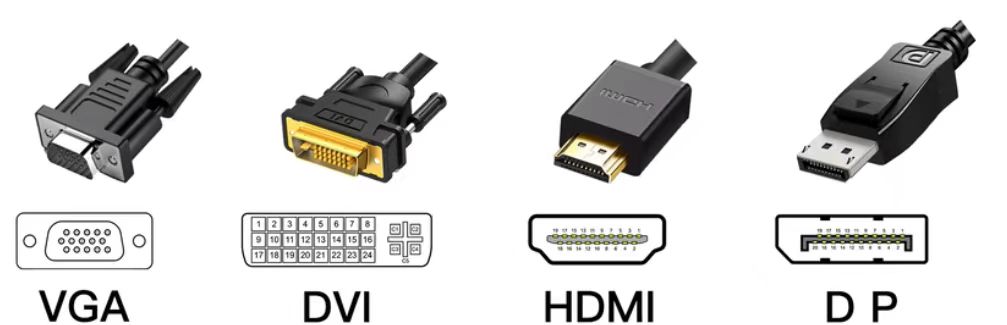

1. 视频接口

HDMI：主流，版本影响带宽：
- HDMI 2.0：支持4K@60Hz、10bit色深；
- HDMI 2.1：支持8K@60Hz、4K@120Hz、VRR（可变刷新率）；
DisplayPort（DP）：PC首选，版本：
- DP 1.4：支持4K@144Hz、8K@30Hz、HDR；
- DP 2.0：支持8K@60Hz、10K@30Hz，更高带宽；
USB-C（Thunderbolt）：支持视频输出（需Alt Mode），Thunderbolt 4可达40Gbps，兼容DP 1.4。

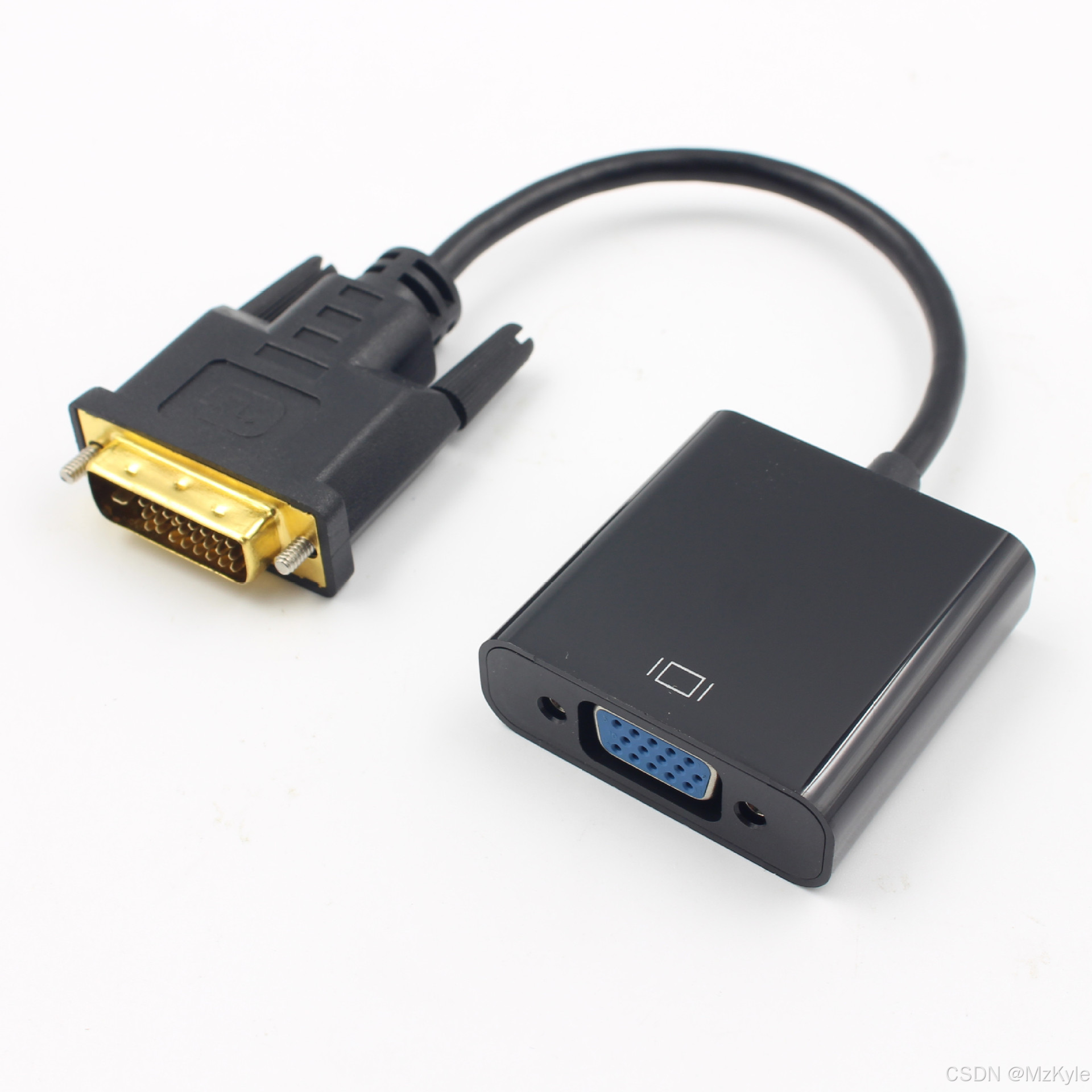

VGA/DVI：老旧接口，仅支持1080P@60Hz以下，逐渐淘汰。

2. 多屏输出

菊花链（Daisy Chain）：通过DP接口串联多台显示器（需显示器支持）；
PBP/PIP：分屏显示（Picture-by-Picture/Picture-in-Picture），支持双信号输入。

六、功耗与效率

1. 功耗（Power Consumption）

影响因素：尺寸、分辨率、背光类型、亮度；
笔记本屏：IPS（约5-10W） vs OLED（约3-8W，低亮度下更省电）；
节能技术：自动亮度调节、低功耗面板（如Eco模式）。

2. 能效比

单位亮度功耗（nit/W），高端屏通过优化背光设计提升能效（如Mini LED分区调光）。

七、其他进阶指标

1. 屏幕寿命

LED/OLED：LED寿命约50,000小时（5.7年），OLED约30,000小时（3.4年，烧屏为主要损耗）；
背光衰减：长期高亮度使用会导致亮度下降（建议日常设置≤80%）。

2. 蓝光防护

低蓝光认证：如TÜV Rheinland（硬件级滤蓝光）、SGS Eye Care（软件调节色温）；
危害：短波蓝光（400-450nm）长期直射可能损伤视网膜，护眼模式通过降低蓝光比例实现。

3. 驱动芯片与校色

驱动芯片：影响刷新率、色深、兼容性（如Realtek、Silicon Image方案）；
硬件校色：高端显示器支持板载校色，保存校准数据至显示器而非主机（如艺卓、戴尔UltraSharp）。

总结

计算机显示屏的性能指标需结合使用场景（办公、设计、游戏、影音）综合考量：

设计用户：优先色域（Adobe RGB/P3）、色准（ΔE＜2）、10bit位深；
电竞玩家：高刷新率（144Hz+）、低响应时间（≤5ms）、Adaptive Sync；
普通用户：平衡分辨率（1080P/2K）、IPS面板、60Hz刷新率；
移动设备：低功耗（OLED/Mini LED）、高亮度（户外可见）、触控功能。

计算机接口与扩展性性能指标

一、接口分类与核心性能指标概述

计算机接口按功能分为 内部接口（连接主机内部组件）和 外部接口（连接外部设备），其核心性能指标包括：

传输速率（带宽）：单位时间内数据传输量，决定设备间通信效率。
兼容性：支持的设备类型、协议版本及跨代适配能力。
供电能力：能否为外接设备提供电力（如USB PD、雷电供电）。
热插拔支持：是否支持带电插拔（如USB、PCIe热插拔）。
物理形态：接口尺寸、引脚定义、连接器类型（如Type-C、HDMI）。
扩展性：能否通过集线器（Hub）、坞站（Dock）或转接器扩展功能。

二、内部接口性能指标

1. CPU接口（插槽）

核心指标：
- 插槽类型：LGA（Intel，如LGA 1700）、PGA（AMD，如AM5），决定支持的CPU型号。
- 针脚/触点数量：影响信号传输能力（如LGA 1700有1700个触点）。
- 支持的CPU代次：如AM5仅支持AMD Ryzen 7000系列及后续。
- 供电设计：是否支持高功耗CPU（如LGA 1700需8+4pin供电）。

2. 内存接口

核心指标：
- 类型：DDR4、DDR5、LPDDR5（笔记本专用）等。
- 频率：如DDR4-3200、DDR5-6000，决定数据传输速度（单位MT/s）。
- 通道数：单/双/四通道，带宽=频率×位宽×通道数/8（如DDR5-6000双通道带宽约96GB/s）。
- 电压与功耗：DDR5电压更低（1.1V vs DDR4 1.2V），适合移动设备。
- ECC支持：是否支持错误校验（服务器/工作站需求）。

3. 存储接口

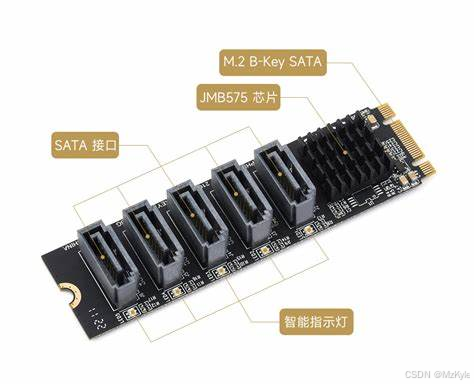

硬盘接口：
- SATA：速率6Gbps（SATA III），支持HDD/SSD，兼容性强但带宽低。
- NVMe：通过PCIe通道连接（如PCIe 4.0 x4带宽8GB/s），支持M.2 2280/2230形态，分Socket 2（PCIe 3.0 x2）和Socket 3（PCIe 4.0 x4）。
- U.2：企业级接口，支持PCIe 5.0 x4（带宽16GB/s），需专用线缆。
光学存储接口：如SATA光驱接口，已逐渐淘汰。

4. 扩展总线接口（PCIe）

核心指标：
- 版本：PCIe 1.0（250MB/s per lane）到PCIe 5.0（128GB/s per x16），每代带宽翻倍。
- 通道数（Lanes）：x1/x4/x8/x16，显卡需x16，SSD常用x4，声卡/网卡用x1。
- 信号协议：支持NVMe、PCIe设备热插拔，向后兼容（如PCIe 5.0插槽可插PCIe 4.0显卡）。
- 物理尺寸：全长/半长插槽，支持双/四显卡SLI/CrossFire（需主板支持）。

三、外部接口性能指标

1. 通用串行接口（USB）

核心指标：

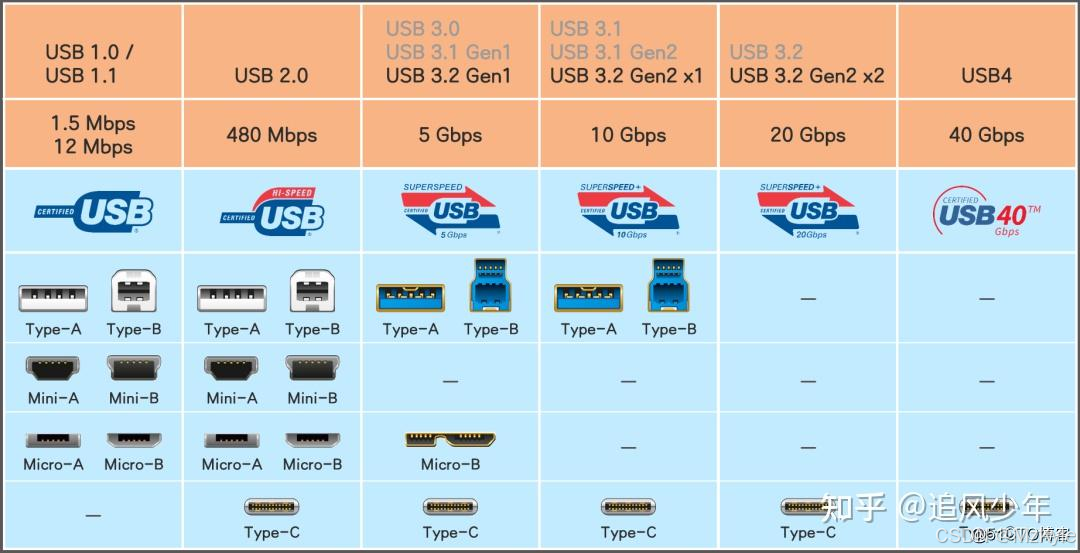

- 版本与速率：
  - USB 2.0：480Mbps（60MB/s），兼容低速设备（键鼠）。
  - USB 3.2 Gen 1：5Gbps（625MB/s），Gen 2：10Gbps（1250MB/s），Gen 2x2：20Gbps（2500MB/s）。
  - USB4：基于雷电3协议，速率40Gbps（兼容雷电3），支持动态带宽分配。

在这里插入图片描述

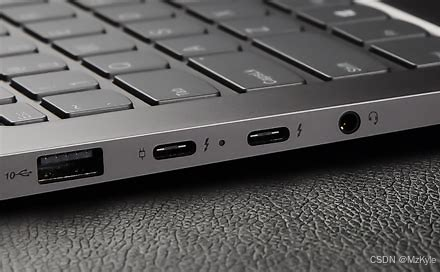

接口形态：

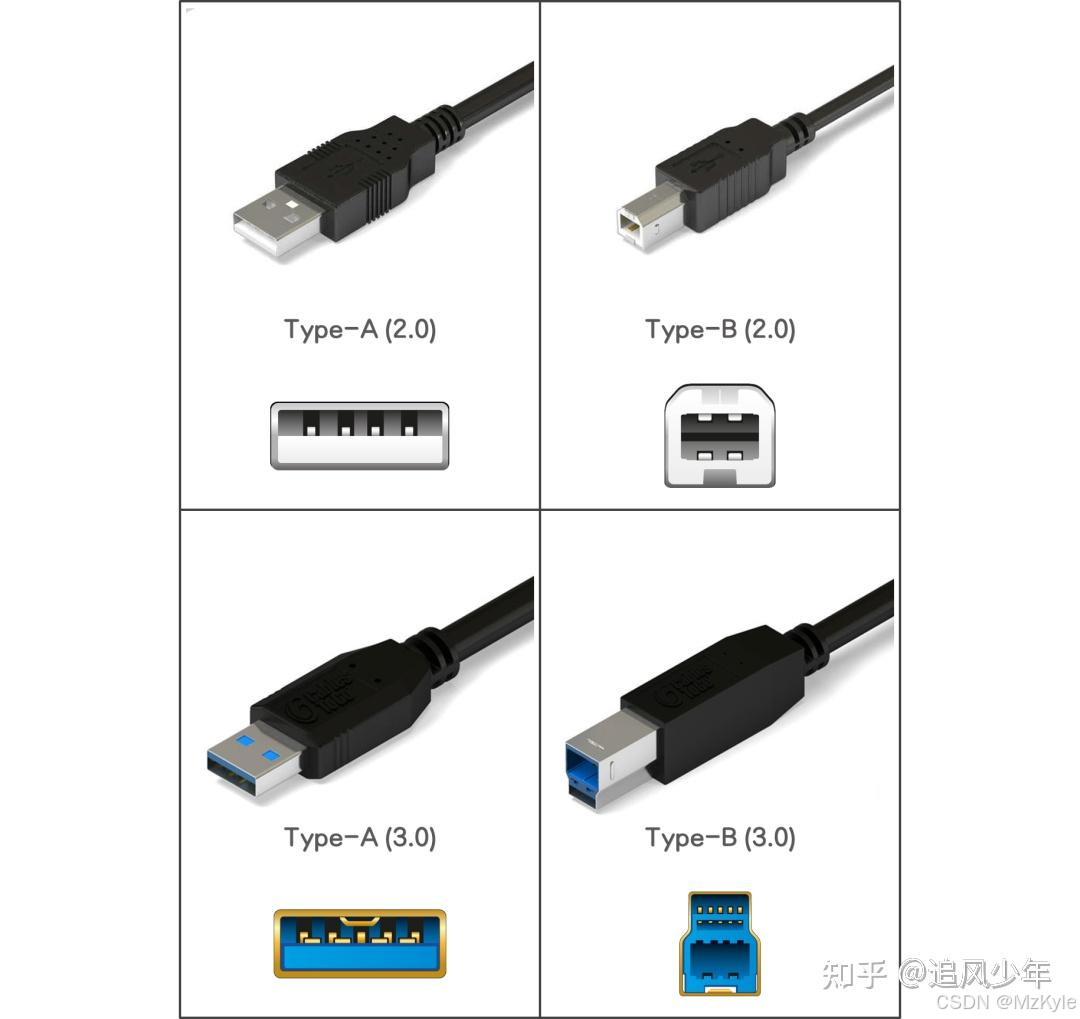

- Type-A：标准矩形，常见于主机/外设。
- Type-C：正反可插，支持USB4/雷电3，最大供电100W（USB PD）。
- Type-B：打印机等外设专用，逐渐被Type-C取代。

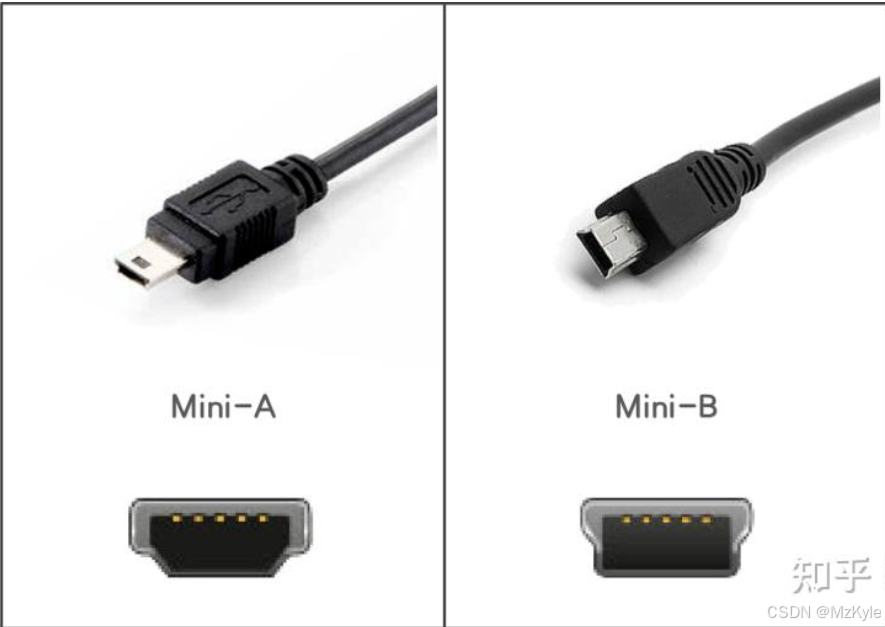

- Mini USB Mini USB接口，是一种小型的USB接口，其指标与标准USB相同，但是加入了ID针脚（用于区分设备是主机还是外设），以支持OTG（On The Go，该功能允许在没有主机的情况下，实现设备间的数据传送）功能。Mini USB接口主要分为Mini-A和Mini-B两种

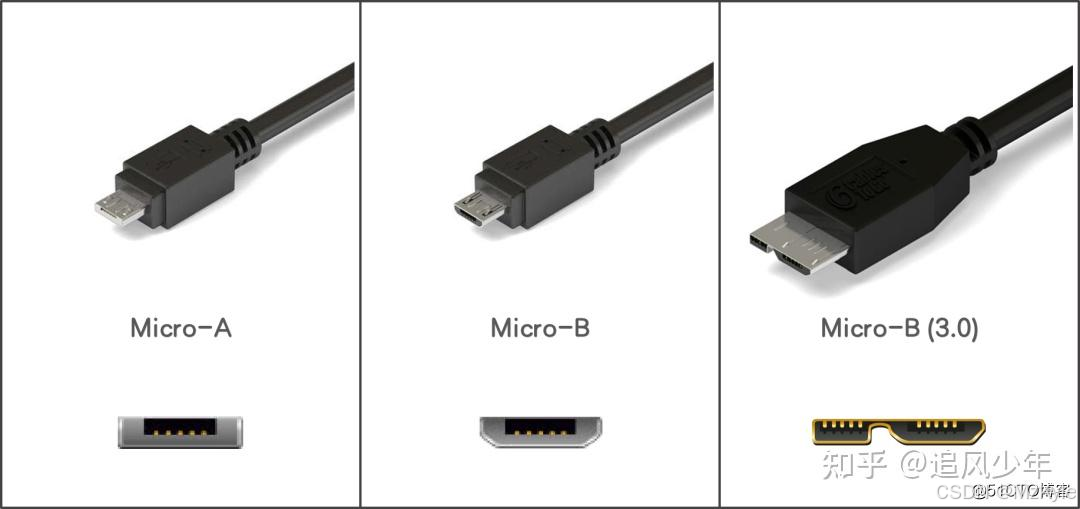

- Micro USB:Micro USB接口，属于Mini USB的下一代规格接口，Micro USB接口的插头采用了不锈钢材料，插拔寿命提高为10000次，相比Mini USB接口，在宽度几乎不变的情况下，高度减半，更为小巧。Micro USB接口也可分为Micro-A和Micro-B两种，样貌如下：
供电能力：
- 标准5V/0.5A（USB 2.0），最大20V/5A（USB PD 3.1，100W）。
- 支持BC 1.2协议（5V/1.5A）和QC快充（需设备支持）。
集线器支持：可级联扩展（最多127设备），但带宽共享（如USB 3.0集线器分多个接口）。

2. 雷电接口（Thunderbolt）

核心特点：协议全兼容全兼容

核心指标：
- 版本与速率：
  - Thunderbolt 3：40Gbps，兼容USB-C，支持双4K或单8K显示。
  - Thunderbolt 4：40Gbps，强制支持PCIe 3.0 x4、100W PD，兼容性更强。
  - Thunderbolt 5：80Gbps，支持8K@60Hz双屏或12K单屏，2023年发布。
- 功能整合：同时传输数据、视频（DisplayPort）、电力，支持外接显卡坞（eGPU）。
- 兼容性：雷电3/4接口可兼容USB4设备，但USB-C不一定支持雷电（需查看标识）。

3. 显示接口

HDMI：
- 版本与性能：
  - HDMI 2.0：18Gbps，支持4K@60Hz、HDR。
  - HDMI 2.1：48Gbps，支持8K@60Hz、4K@120Hz、VRR（可变刷新率）。
- 线缆长度：标准HDMI线长约15米，光纤HDMI可达100米以上。
- 音频支持：最多支持24声道，杜比全景声（Dolby Atmos）/DTS:X。

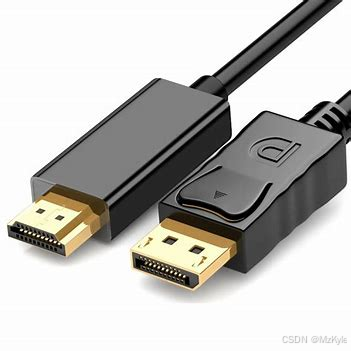

DisplayPort（DP）：
- 版本与性能：
  - DP 1.4：32.4Gbps，支持8K@30Hz、4K@144Hz，DSC压缩技术。
  - DP 2.0：80Gbps，支持16K@60Hz、无损12K@60Hz，替代HDMI 2.1。
- Alt Mode：通过USB-C输出DP信号（需设备支持），如手机接显示器。
其他接口：
- VGA：模拟信号，最高1080p，已淘汰（仅老旧设备兼容）。
- DVI：数字信号，最高2K@60Hz，逐步被HDMI/DP取代。

4. 网络接口

有线接口（RJ45）：
- 速率：10/100/1000Mbps（千兆）、2.5G/5G/10Gbps（万兆，需网卡支持）。
- 协议：支持IEEE 802.3标准，电口（铜线）或光口（光纤，需SFP模块）。
- 节能特性：EEE 802.3az节能以太网，降低待机功耗。
无线接口（Wi-Fi）：
- 版本与速率：
  - Wi-Fi 5（802.11ac）：最高3.5Gbps（5GHz，4x4 MIMO）。
  - Wi-Fi 6（802.11ax）：最高9.6Gbps，支持OFDMA、MU-MIMO，降低延迟。
  - Wi-Fi 6E：新增6GHz频段，减少干扰，速率同Wi-Fi 6。
  - Wi-Fi 7（802.11be）：2024年商用，最高30Gbps，支持320MHz带宽、多链路聚合。
- 频段：2.4GHz（穿墙好，速率低）、5GHz（速率高，覆盖差）、6GHz（Wi-Fi 6E专属）。

5. 音频接口

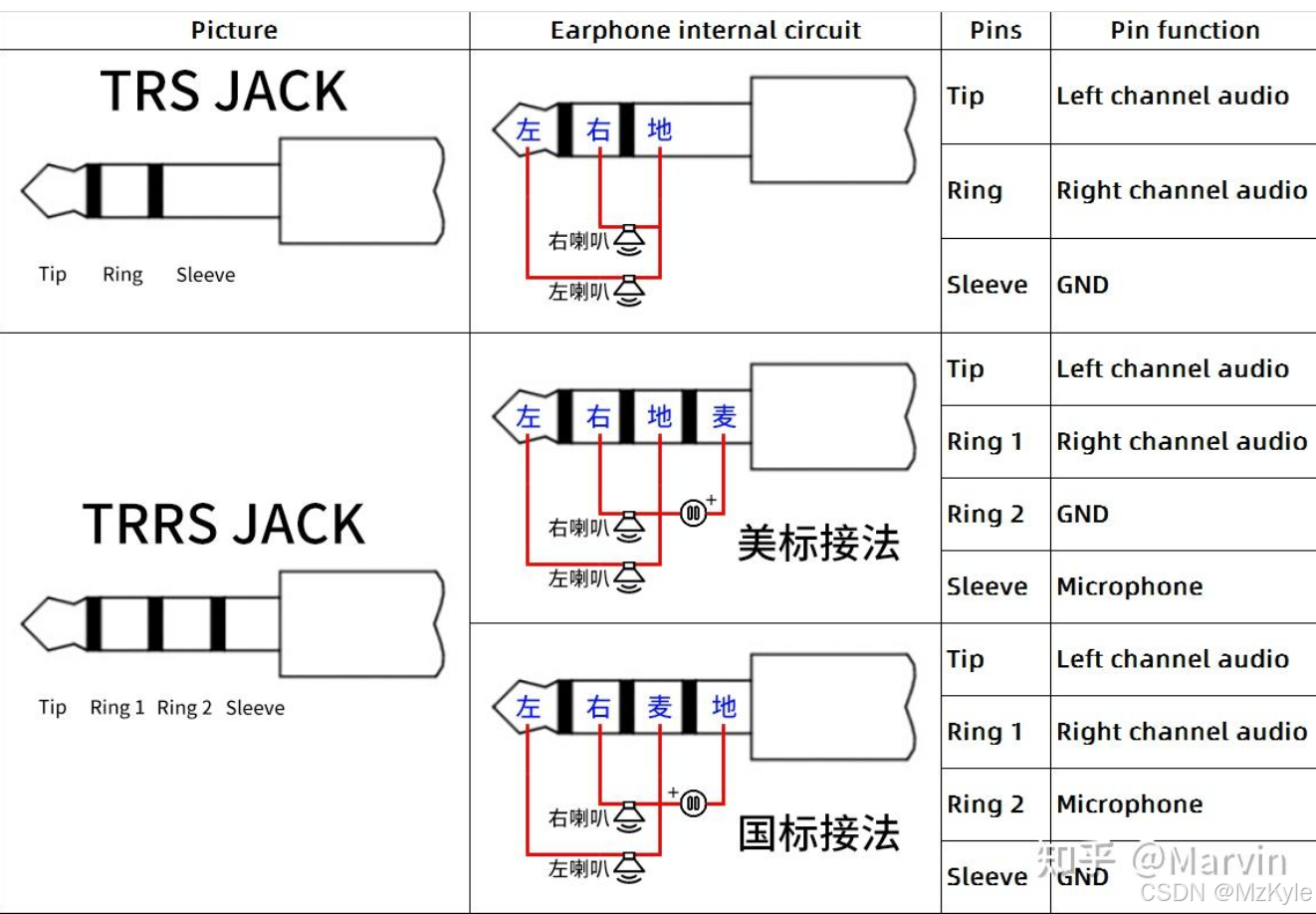

3.5mm接口：
- 类型：TRS（立体声）、TRRS（带麦克风，手机常用），支持CTIA/OMTP标准。
- 解码能力：依赖声卡，最高支持24bit/192kHz无损音频。
数字音频接口：
- S/PDIF：同轴（RCA）或光纤，支持5.1声道，最高24bit/96kHz。
- HDMI音频：随视频信号传输多声道音频（如7.1声道、杜比TrueHD）。
- USB音频：通过USB连接解码器/耳机，支持高解析音频（如32bit/384kHz）。

6. 其他外部接口

SD卡接口：
- 版本：SD 3.0（UHS-I，104MB/s）、SD 4.0（UHS-II，312MB/s）、SD Express（PCIe 3.0 x1，985MB/s）。
- 速度等级：Class 10（≥10MB/s）、U3（≥30MB/s）、V90（≥90MB/s），影响4K视频录制。
雷电/USB-C坞站：
- 扩展性：支持外接显卡、多显示器、千兆网口、SSD等，依赖接口带宽（如雷电4坞站支持40Gbps）。

四、接口扩展性与兼容性关键指标

主板接口布局：
- 内部：PCIe插槽数量（x16/x8/x4）、M.2接口数量（支持NVMe/SATA）、SATA接口数量。
- 外部：USB Type-C/Type-A数量、HDMI/DP接口数量、RJ45网口速率（千兆/2.5G）。
多设备支持：
- 显卡多屏输出：支持DP/HDMI接口数量，是否支持NVIDIA Surround/AMD Eyefinity。
- 存储扩展：RAID支持（主板芯片组决定，如Intel VROC支持NVMe RAID）。
转接与适配：
- 兼容性风险：如PCIe 5.0设备插在PCIe 4.0插槽降速，USB-C转HDMI需支持Alt Mode。
- 转接损耗：高速信号（如雷电3）长距离传输需有源线缆，避免带宽衰减。
供电与功耗平衡：
- 笔记本接口：USB-C PD充电是否与独显供电冲突，雷电坞站需额外电源。
- 台式机：PCIe x16插槽供电能力（单插槽最高75W，需外接6/8pin显卡供电）。

五、新兴技术与未来趋势

USB4普及：整合雷电3，统一Type-C接口，支持动态带宽分配（如同时传输视频和SSD数据）。
PCIe 5.0/6.0：PCIe 5.0带宽128GB/s（x16），支持更高性能显卡和SSD；PCIe 6.0引入PAM-4编码，速率翻倍至256GB/s（x16）。
雷电5与80Gbps时代：支持8K双屏、高速外接存储阵列，推动eGPU和计算坞站普及。
无线化趋势：Wi-Fi 7取代有线LAN（万兆以下场景），蓝牙5.3低功耗连接外设（键鼠、耳机）。
