SW绘制光滑曲面

（SW菜鸟，自留）

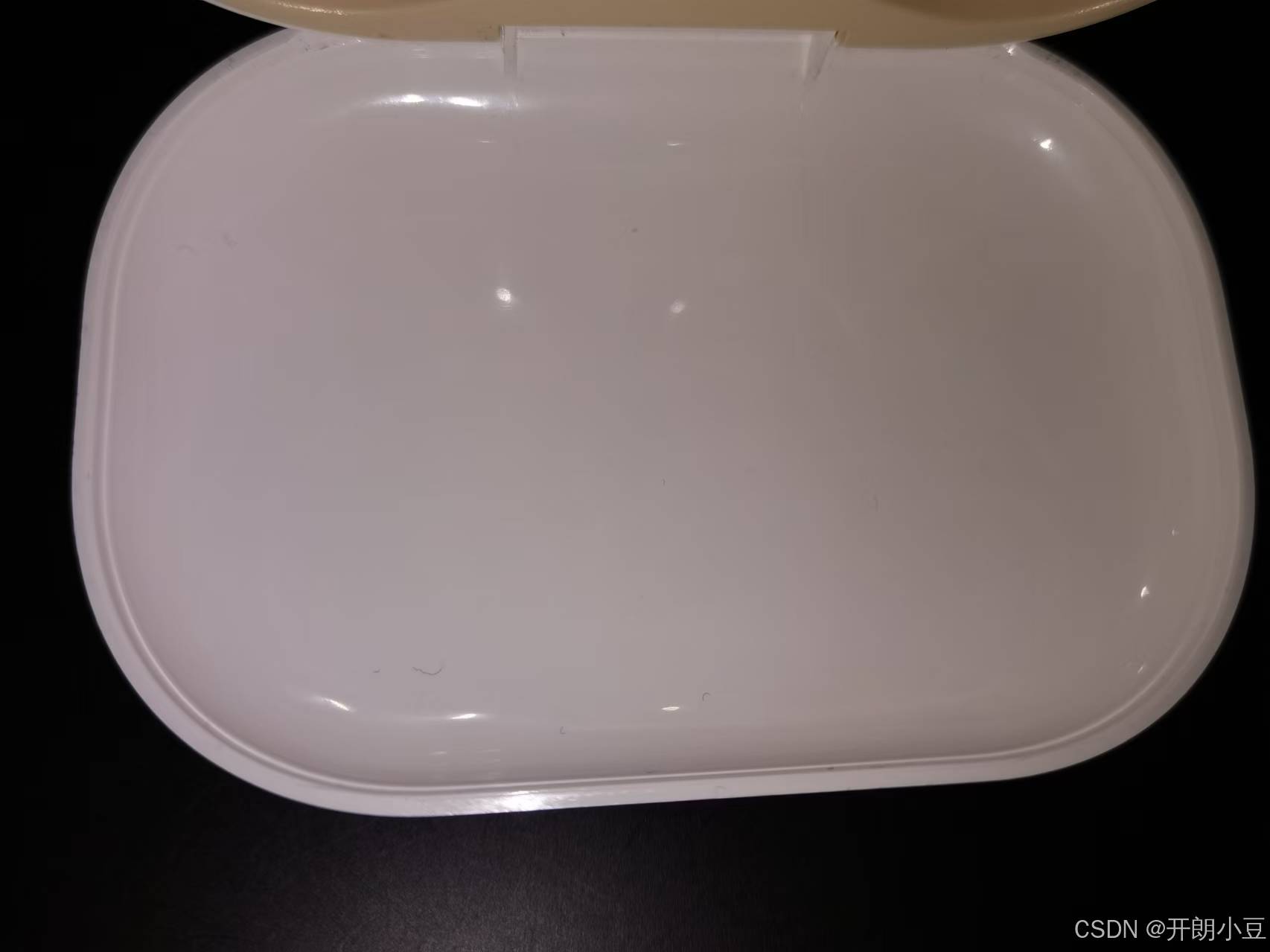

日常生活中有很多物体表面是光滑的，例如下面这个蓝牙耳机盒的外壳

有的小伙伴肯定想到用圆角+拉伸切除来实现了，不过这样做会有问题：我们可以看到图片中切除的几层深度不一样，如果用拉伸切除，势必会多出来一个类似阶梯的部分，达不到我们想要的光滑过渡的效果（如下图）

遇到这种情况，我们可以采用如下方法：

1.绘制底面（初学者别用槽口，后面不好建基准面，可以用矩形然后改成圆角）

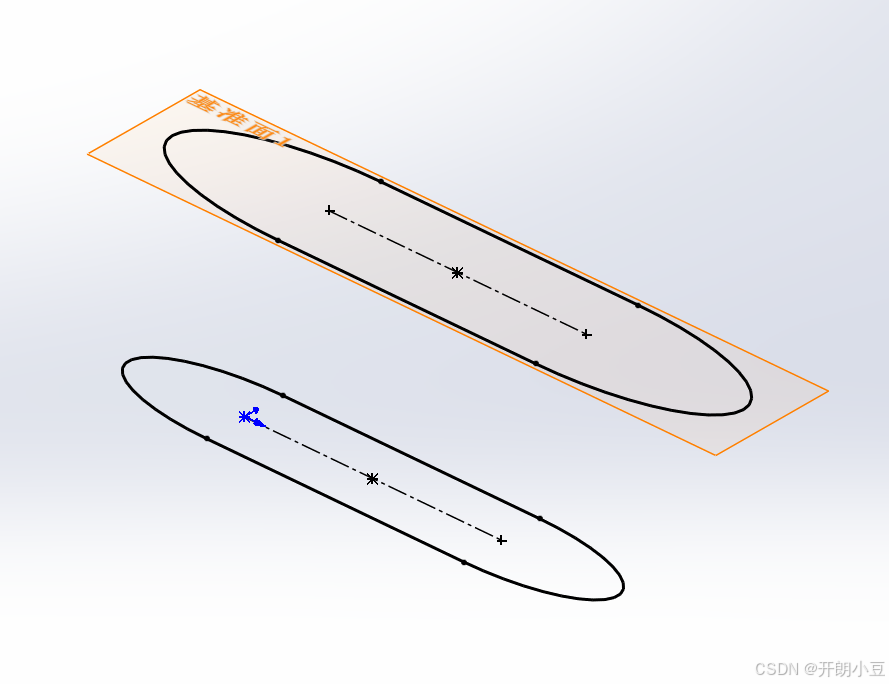

2.绘制顶面（注意把握好两面之间的距离和零部件尺寸，为了演示我随便画的）

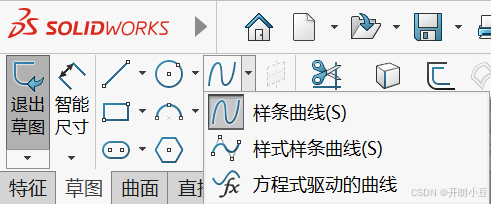

3.用样条曲线拟合光滑的弧度

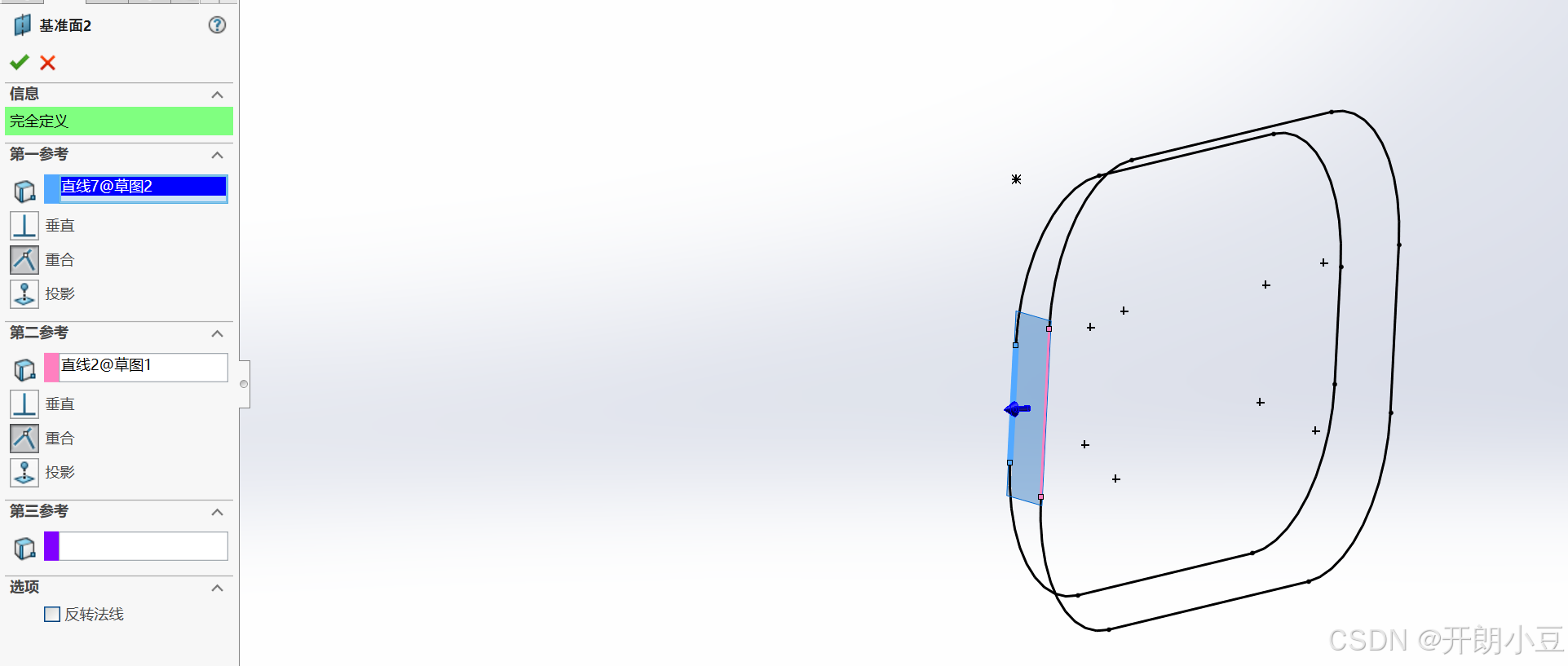

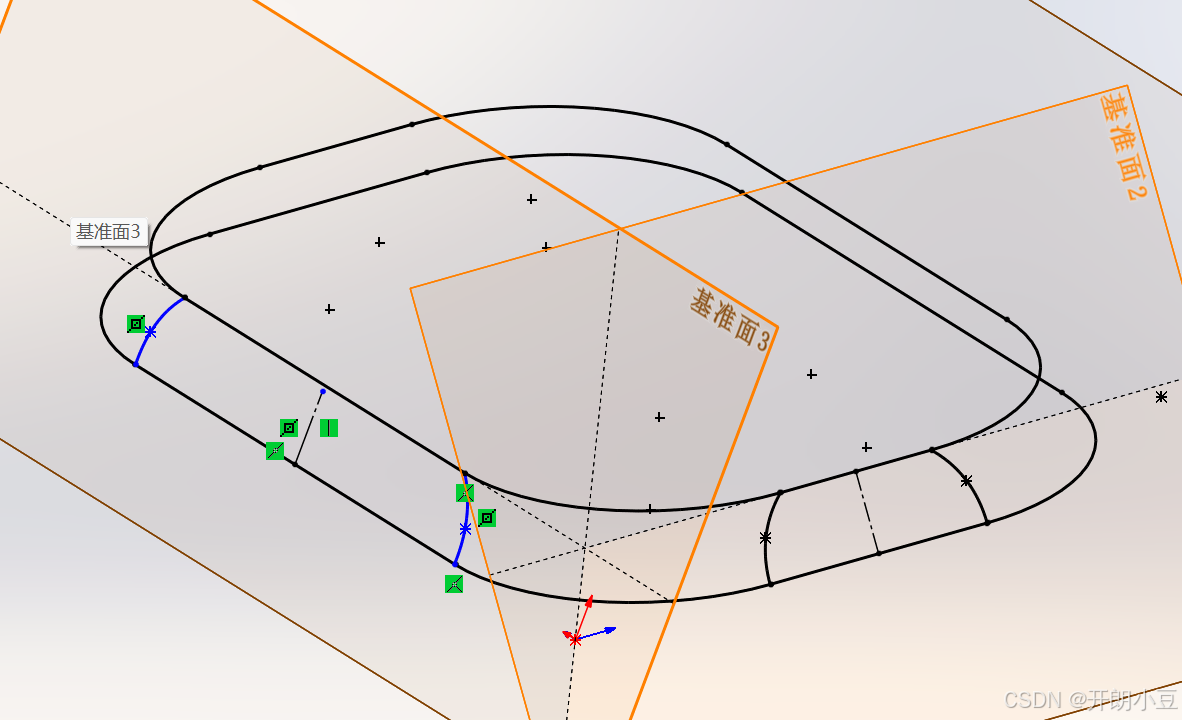

注意：样条曲线只能画在基准面上，建一个与两面相切的基准面

样条曲线主打一个突出弧形感，这样绘制的曲面才会比较平滑

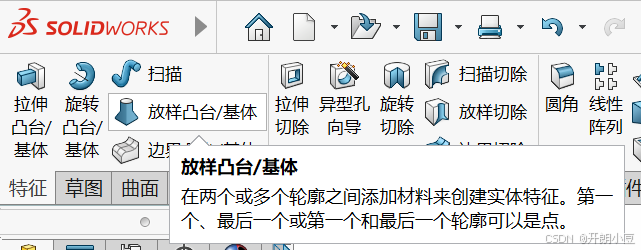

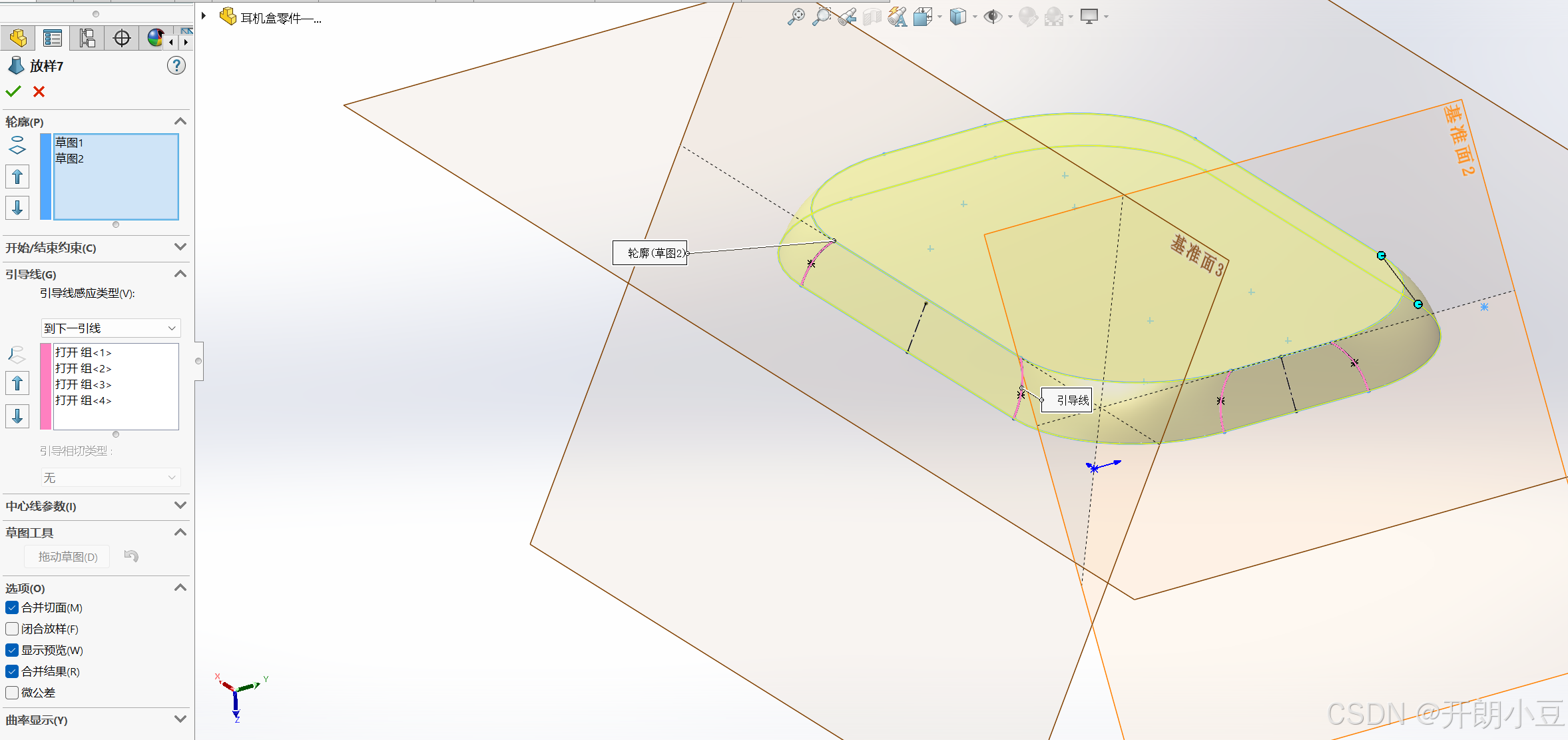

4.放样凸台/基体（放样曲面应该也是一样的）

注意选好构造线

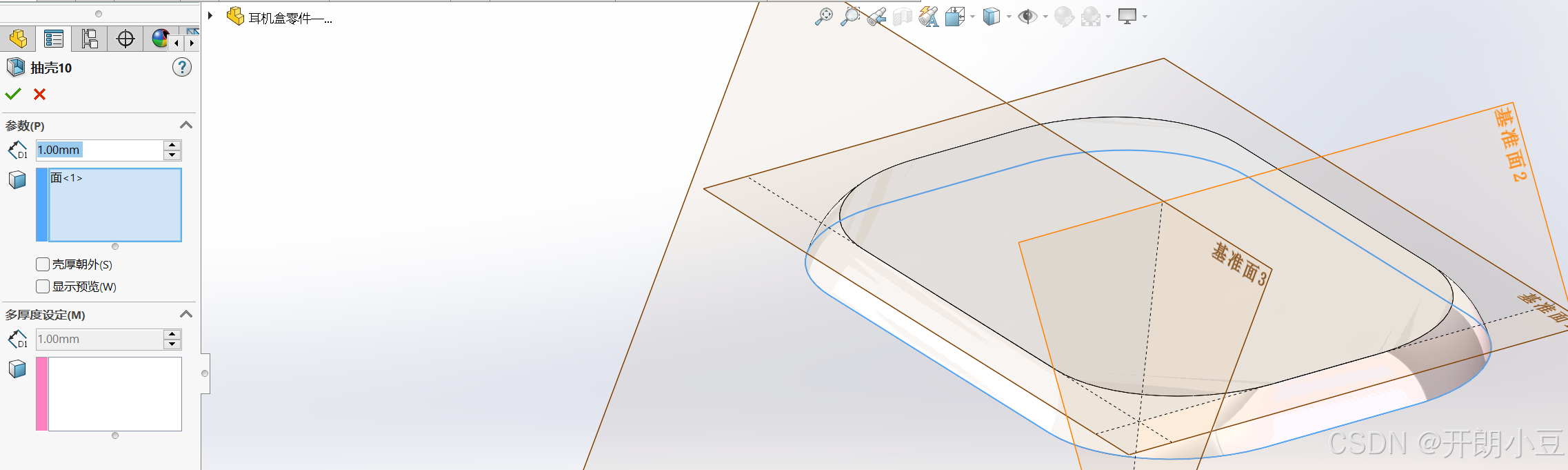

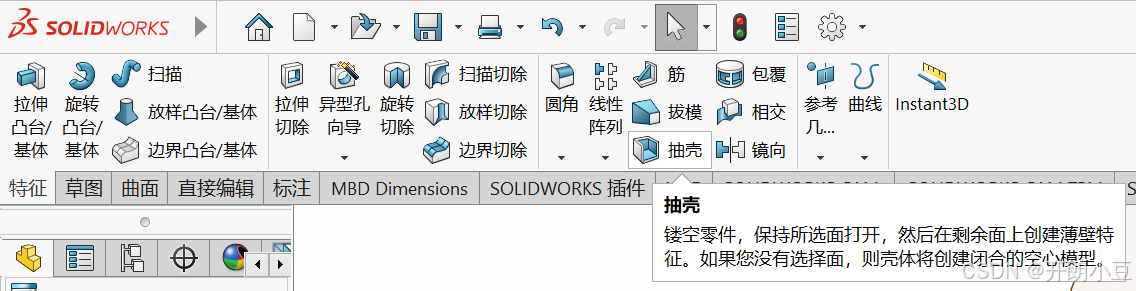

5.抽壳

第一个参数是壳壁的厚度

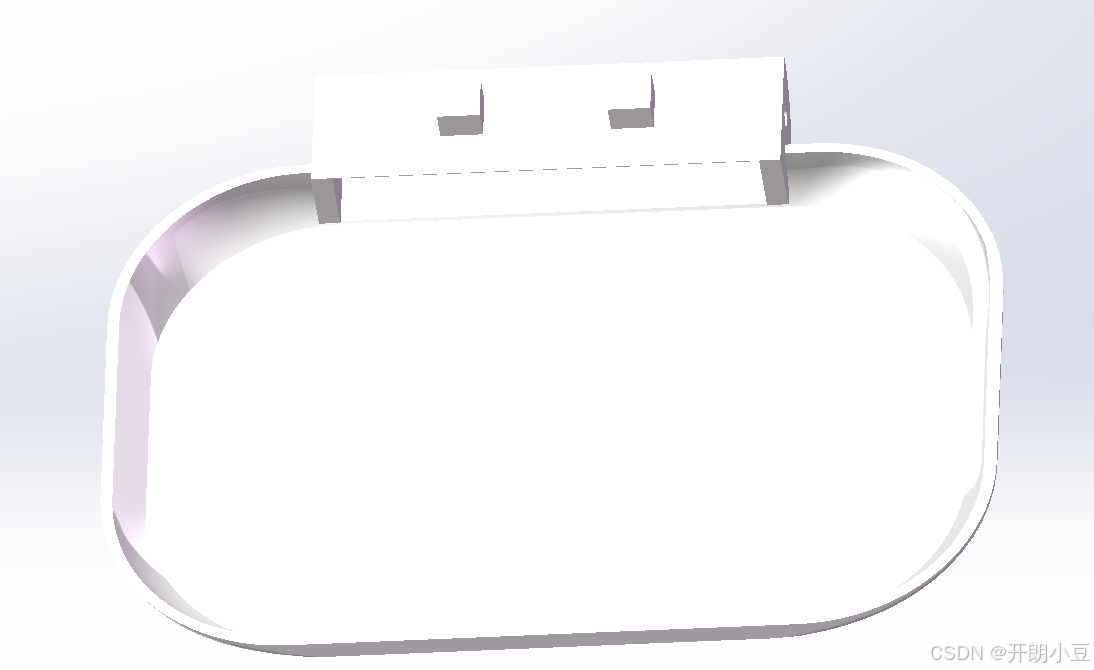

最后成品如图所示（观察时想要好看点别忘了我们上次讲的“上色”）
