建模过程

1.在【上视基准面】画一个中心矩形。

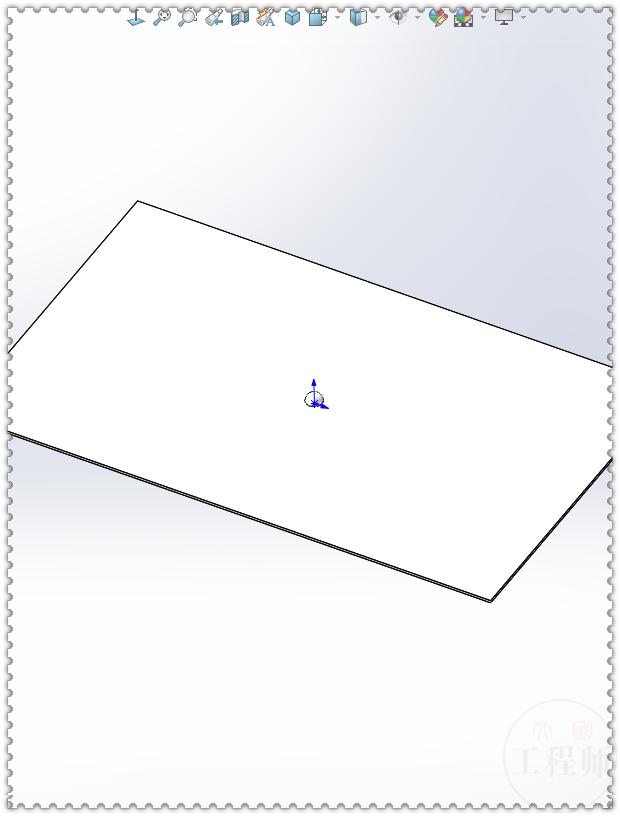

2.【拉伸凸台】给定深度：0.5 。

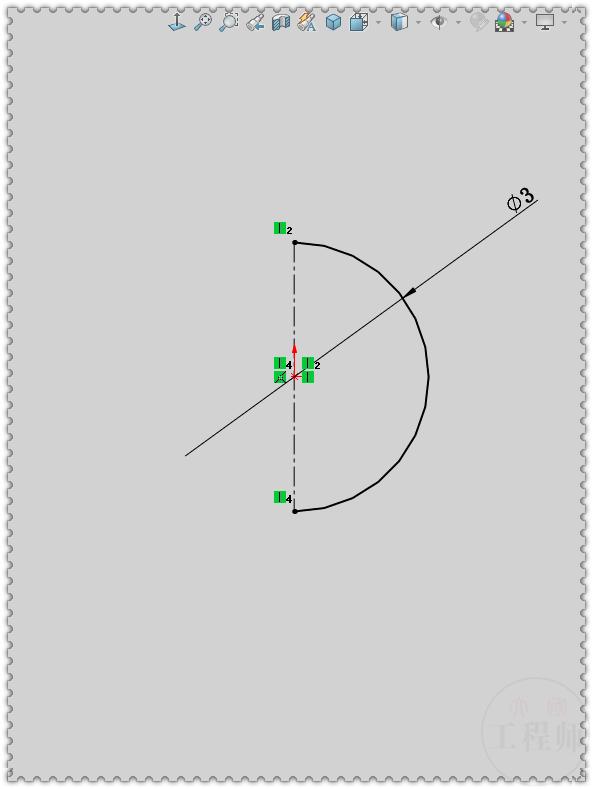

3.在立方体顶面草绘：画圆，剪裁一半。

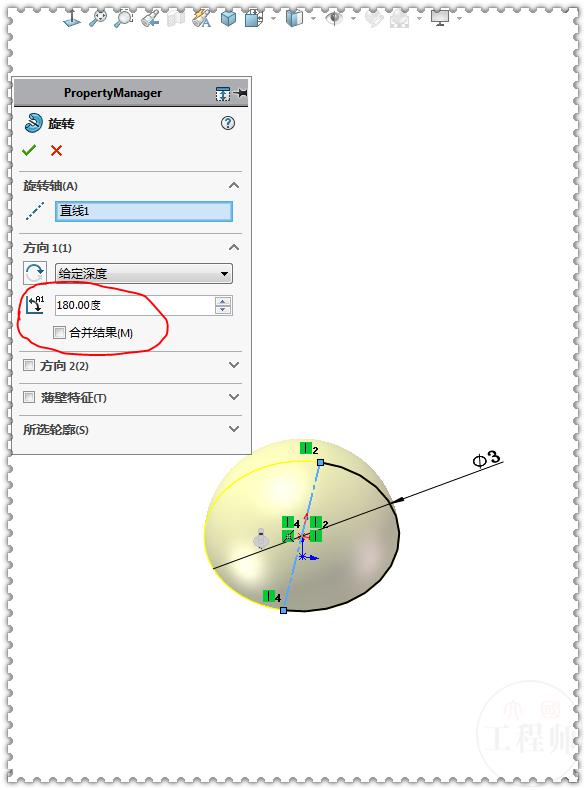

4.【旋转】180度，去掉合并结果。

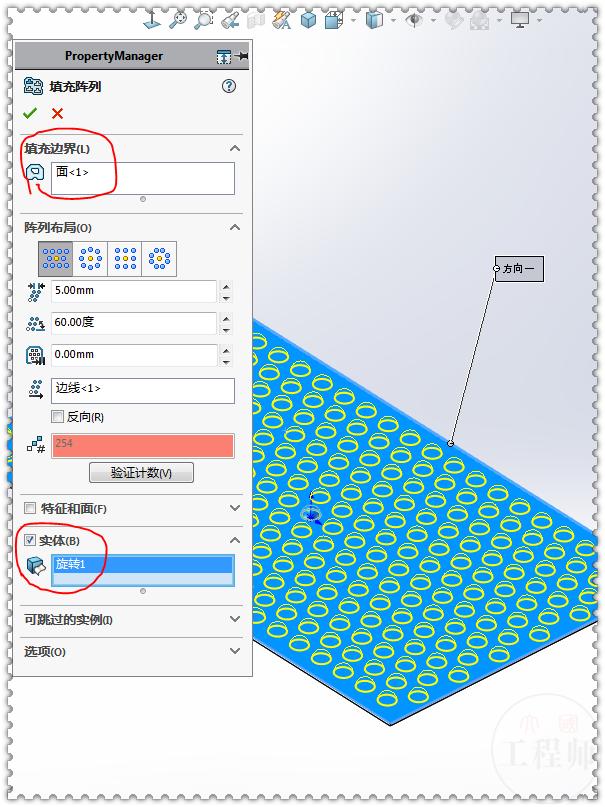

5.【填充阵列】填充边界：蓝色面 ；阵列布局：矩形 ；间距：5 ；要阵列的实体：旋转 。

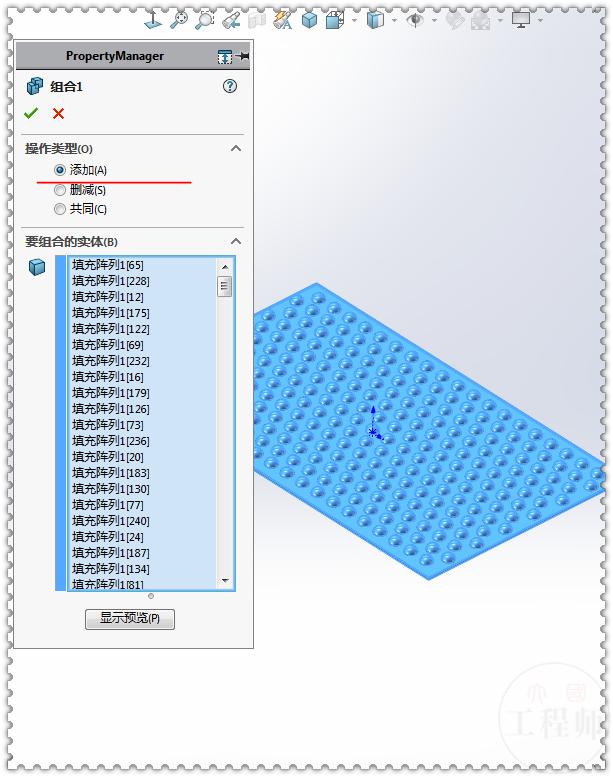

6.【组合】框选所有实体。

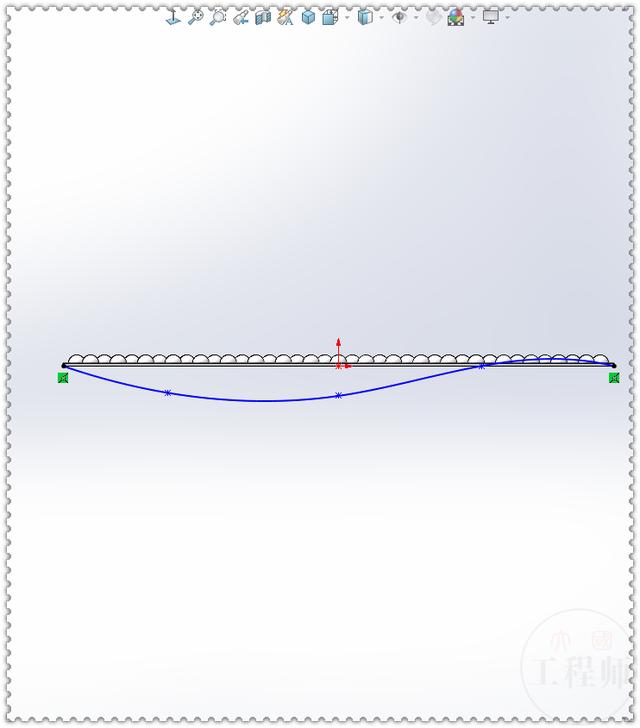

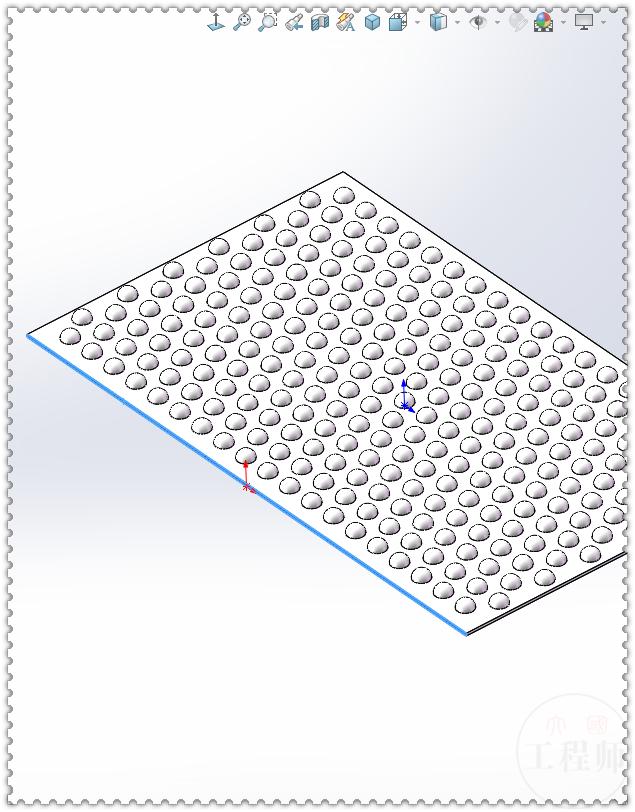

7.在蓝色面上草绘图形。

7-1.随便画一根样条曲线，左右端点都与底部边线重合。(一上一下会出错)

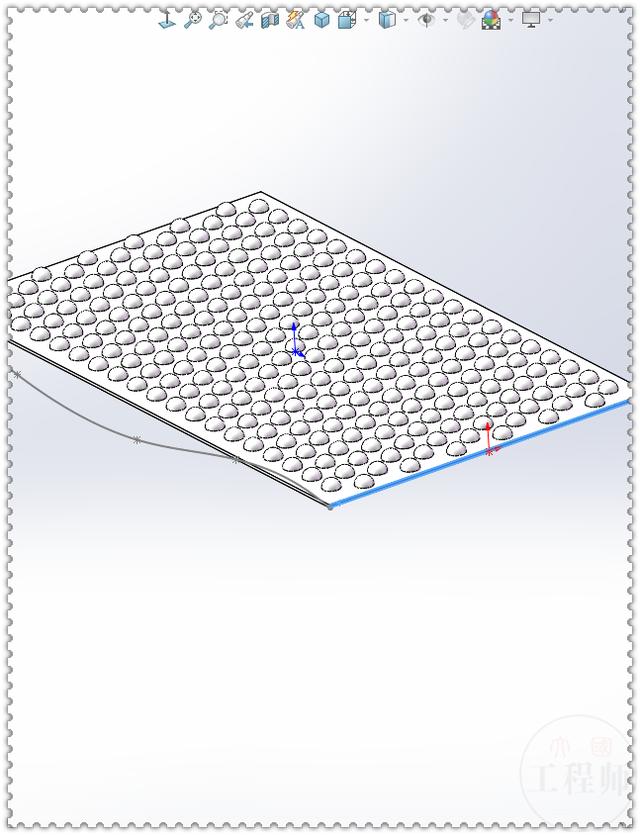

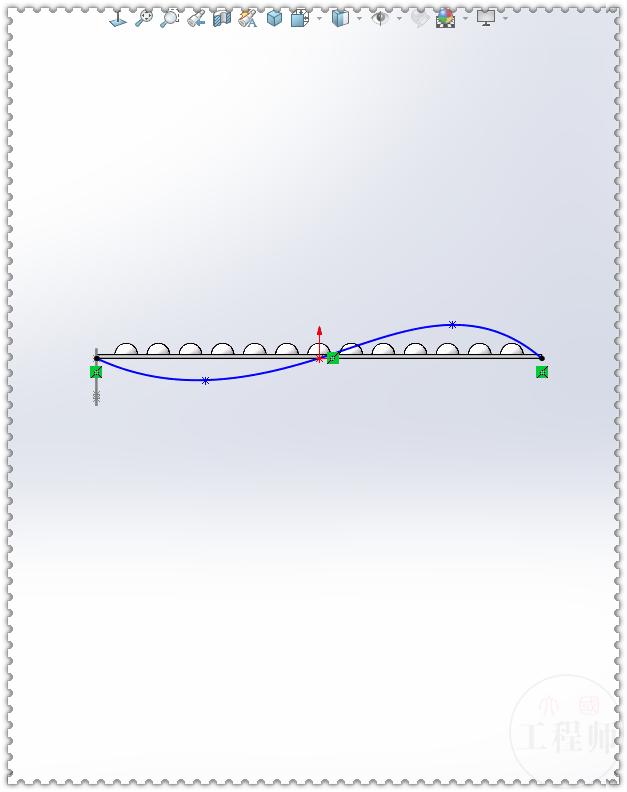

8.在蓝色面上画草图。

8-1.画样条曲线。(端点在底部边线上)

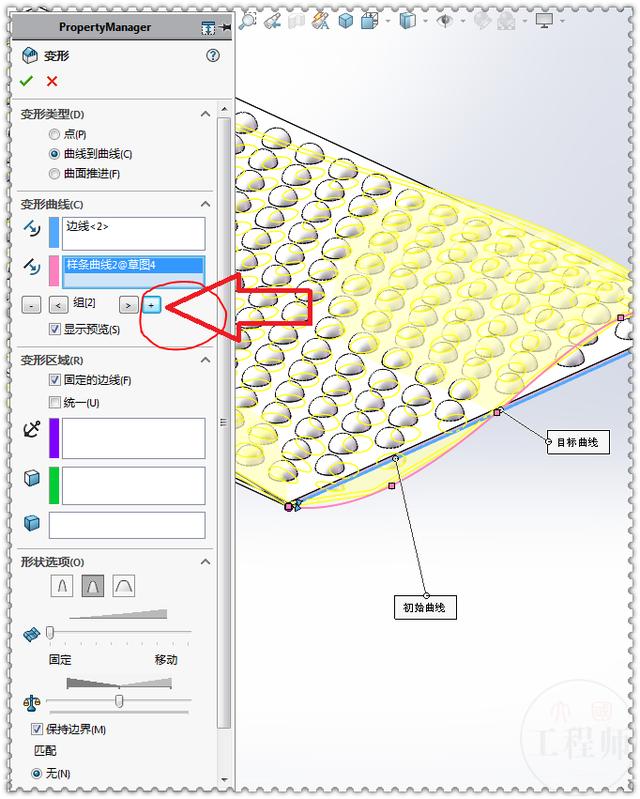

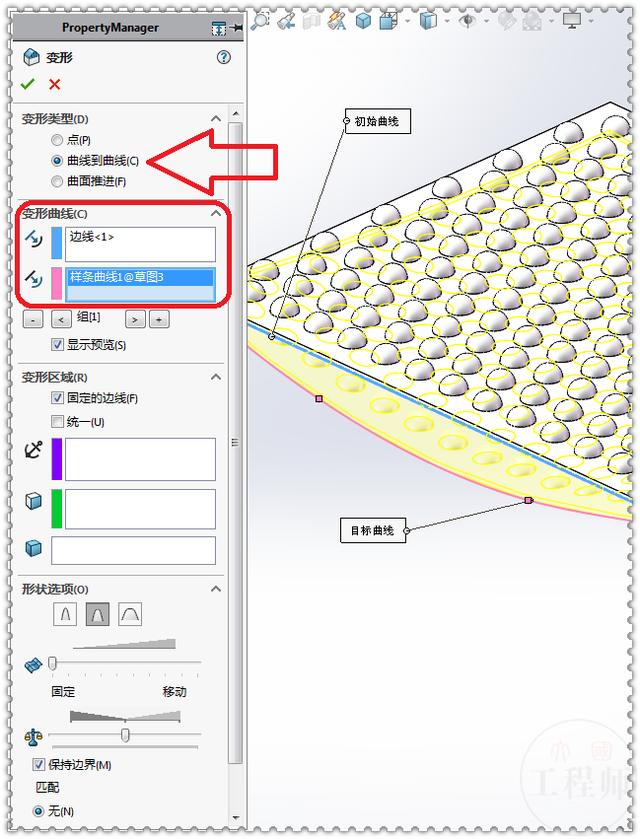

9.【变形】曲线到曲线 ；(这一步比较慢，注意提前保存)

初始曲线：立方体底部边线(蓝色边线)

目标曲线：样条曲线

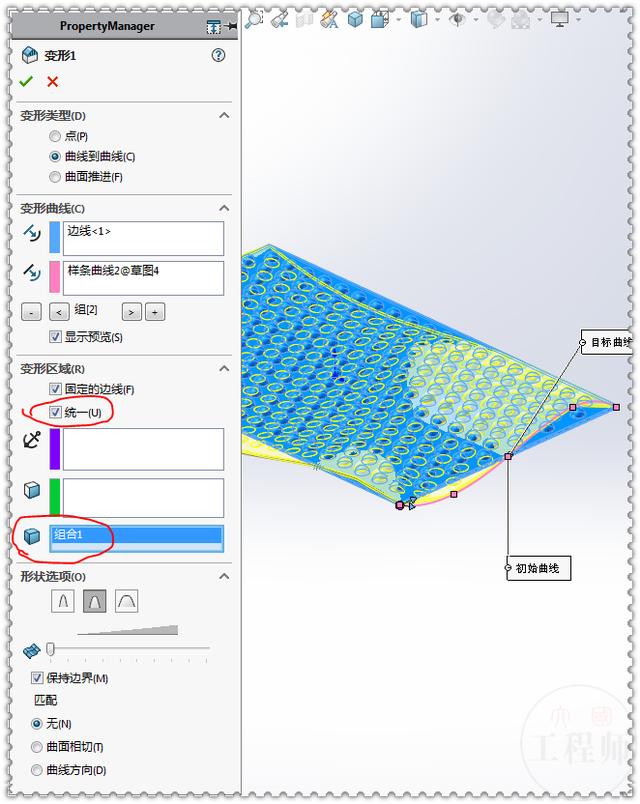

9-1.点 【+号】添加组 ：

初始曲线：蓝色边线

目标曲线：样条曲线

9-2.变形区域：统一 ；要变形的实体 ：蓝色实体 。

9-3.也可以在另外两个面上再添加两根曲线，但变形时速度会更慢。

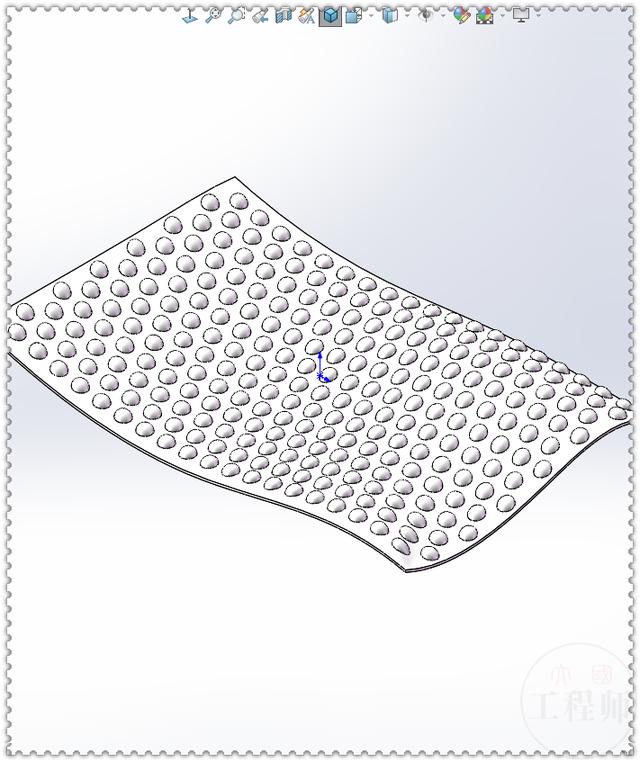

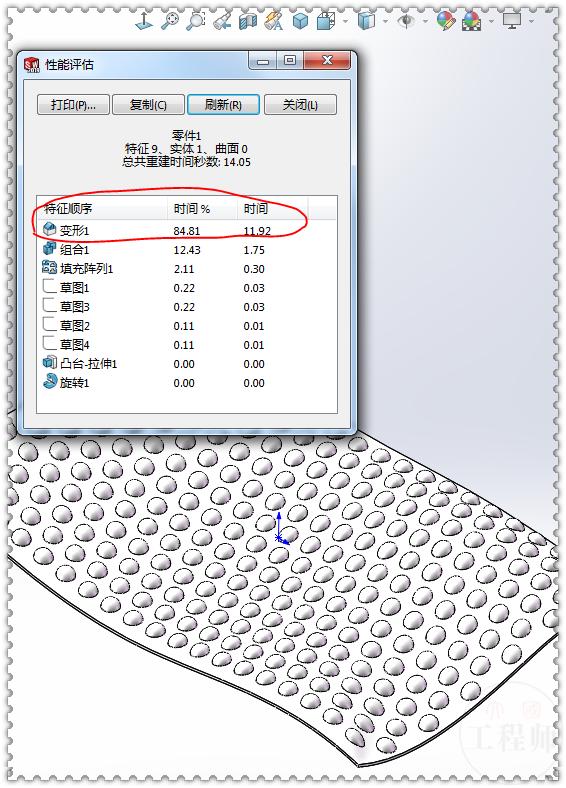

10.变形这一步耗时最长，两根曲线用了：1211.9秒。

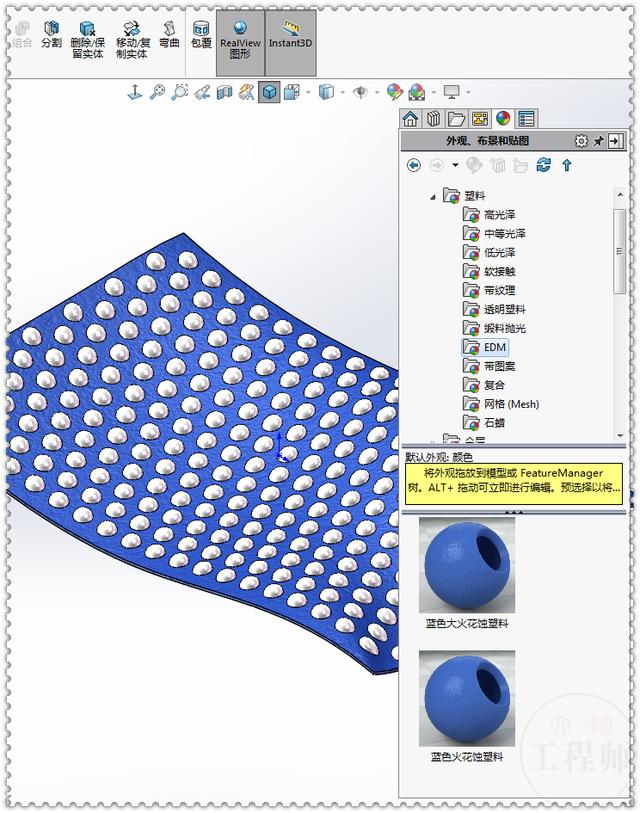

11.添加外观，给【拉伸凸台】添加外观，给【旋转】【填充阵列】添加颜色就行，【填充阵列】添加外观，速度会很慢。

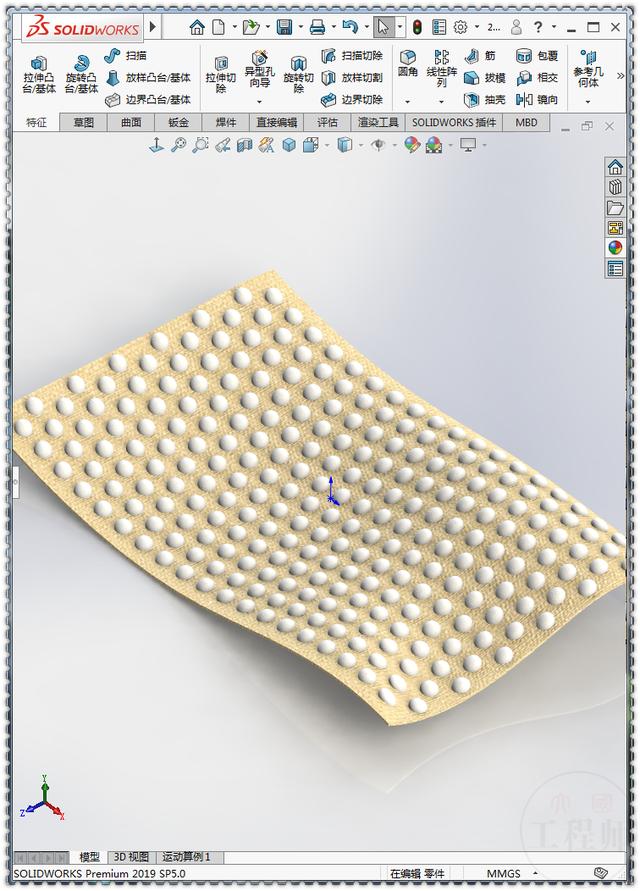

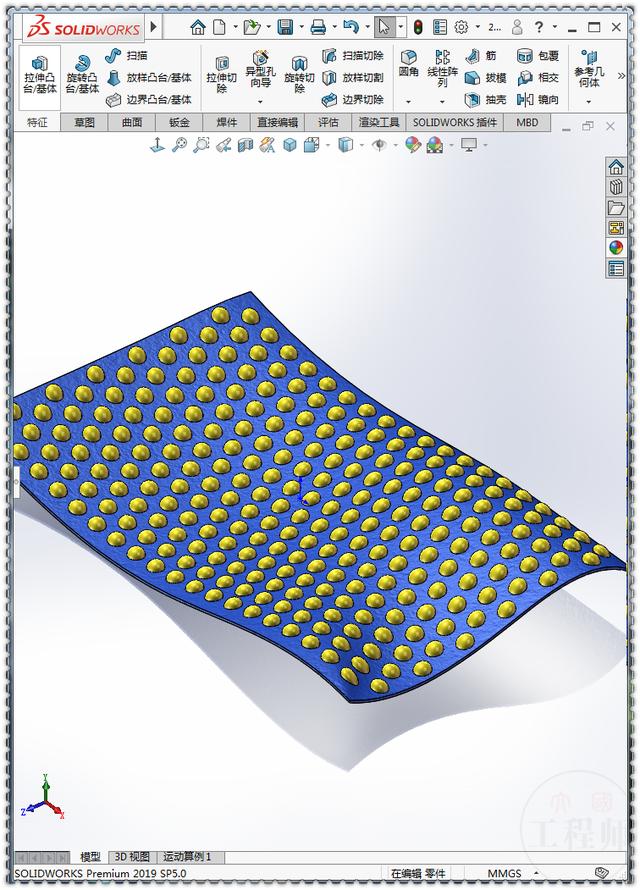

12.完成。

13.简单渲染一下：
