eNSP中的IP配置与dhcp的简单使用

要求如下

配置ip与使用dhcp使得路由器两边能够通信

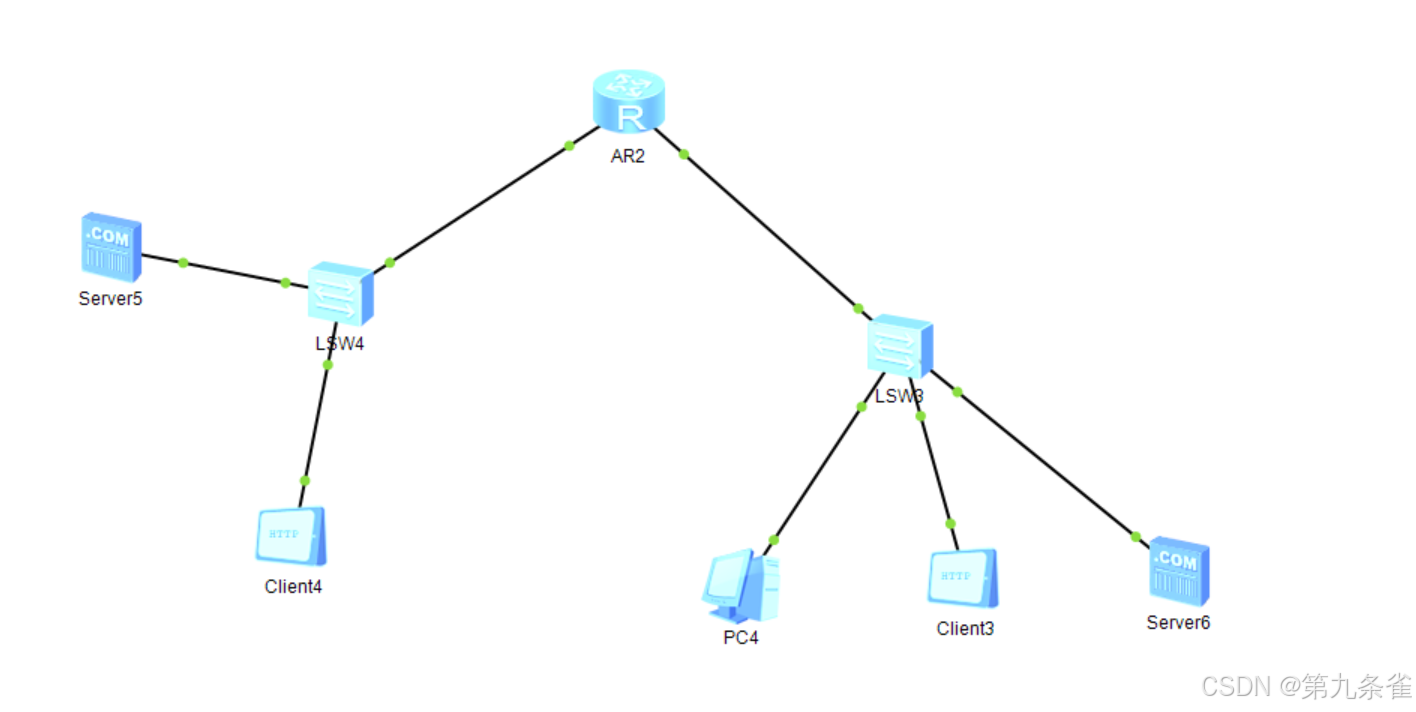

使用如下几个的设备 摆放到便于操作的位置

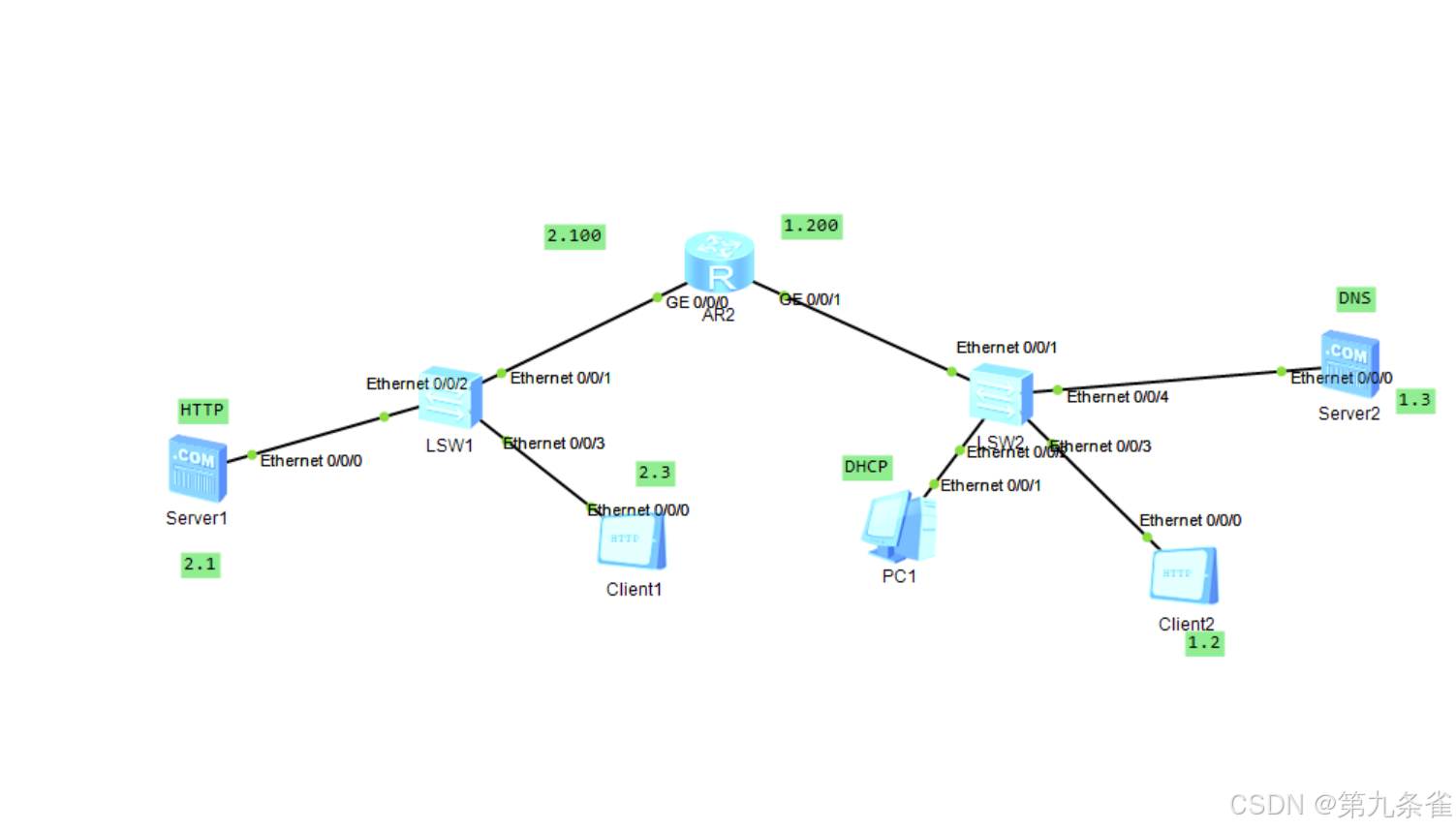

最好整个拓扑启动之前 标注好简单的预设ip地址与服务器类型

如图所示

首先分配路由器的网关地址 如下图可知路由器的两端接口

，

双击路由器打开cmd

使用如下命令进入系统视图

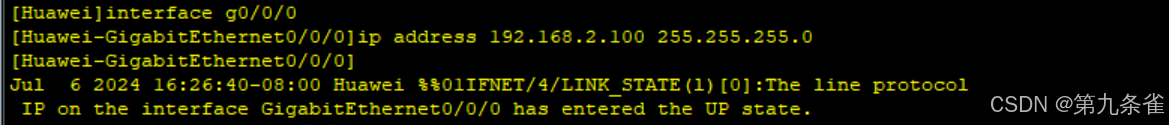

对路由器的左端接口配置网关，子网掩码

配置完成后使用 ctrl+z 命令退出

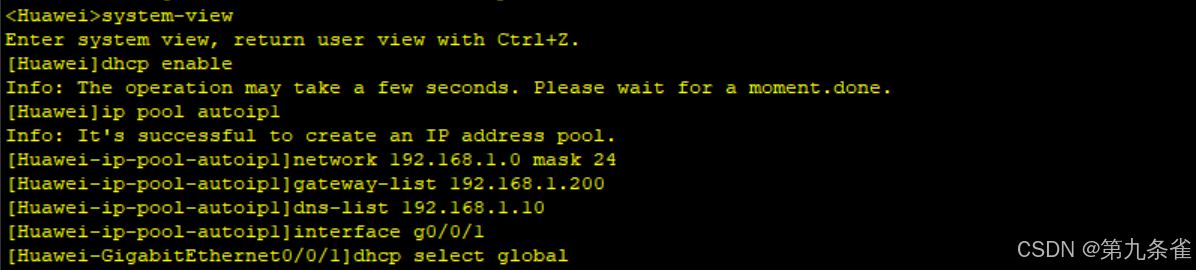

接下来对路由器的右端配置ip与打开dhcp协议

先进行网关配置

‘注意先使用 ctrl+z 命令退出

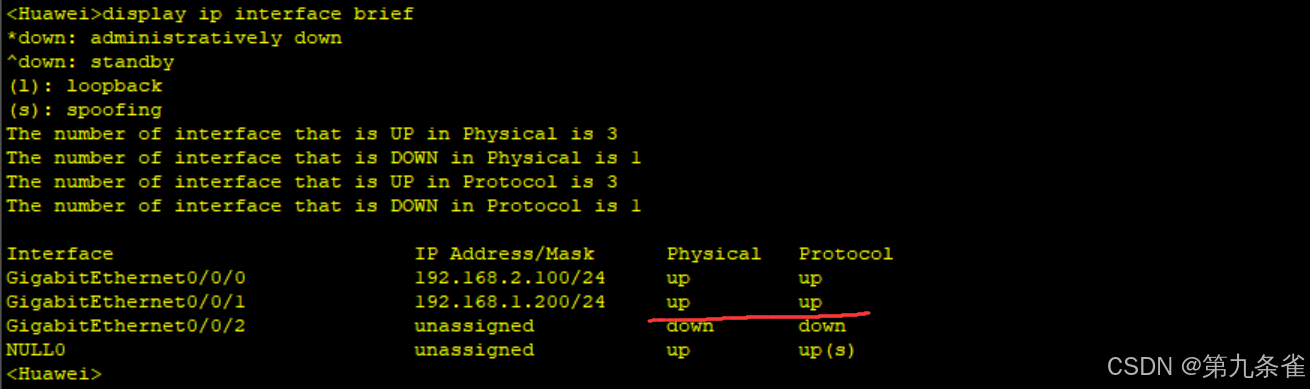

完成后最好使用 diaplay ip interface brief 命令检查一遍 是否双up

如图

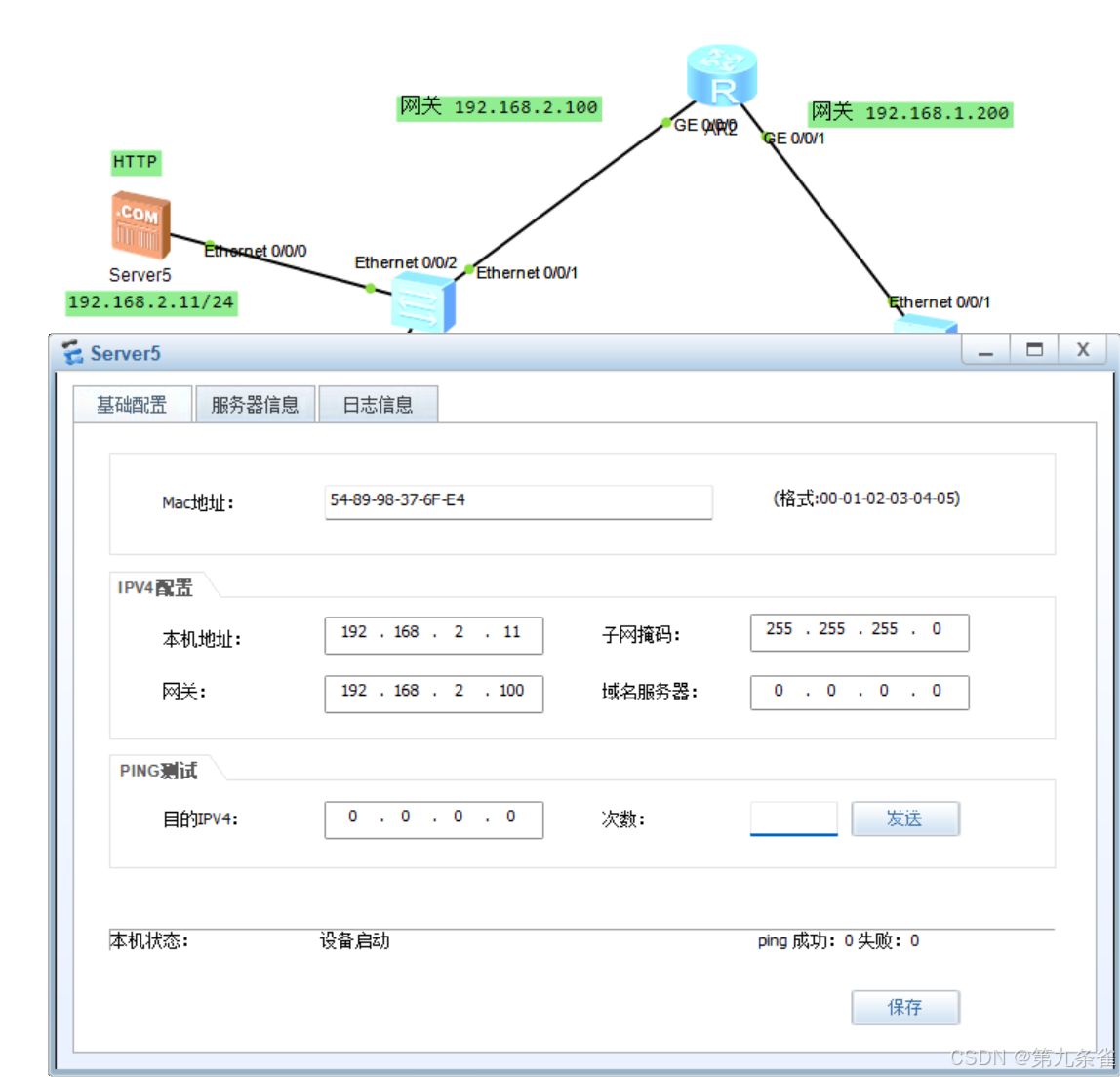

完成路由器上的操作后对http服务器进行配置

http服务器在路由器左侧端口，所以注意子网掩码与网关与路由器一致，ip地址网络位任意即可

如下

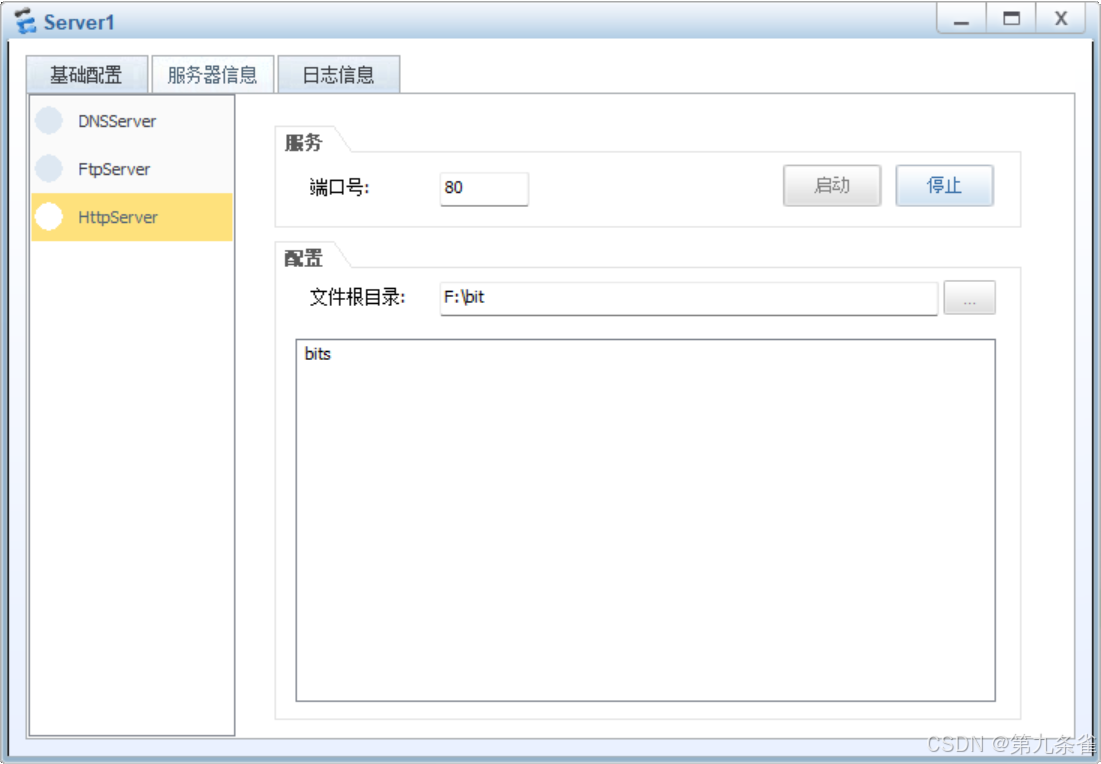

在HTTP设备页面的文件根目录 随意选择一个有内容的文件夹即可

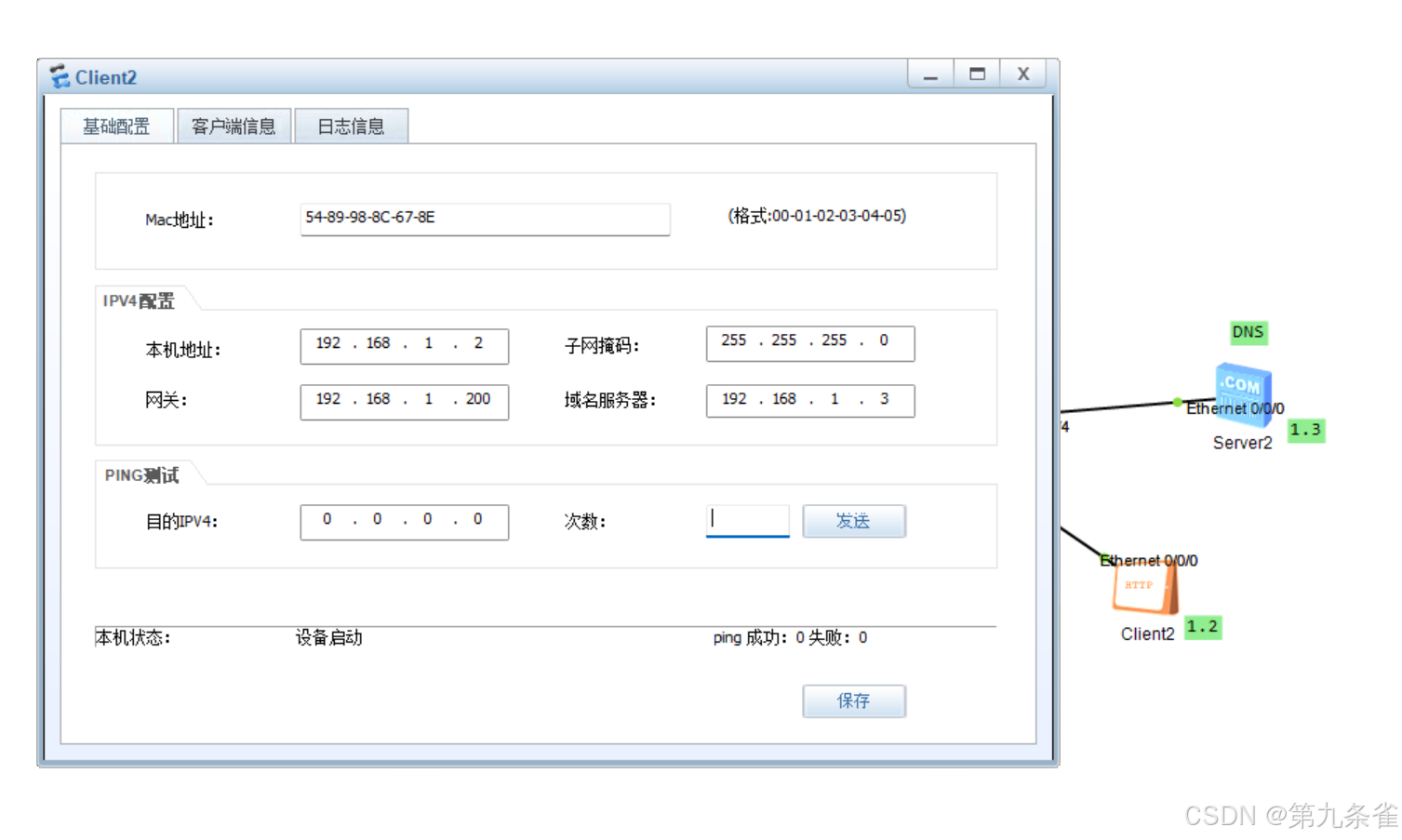

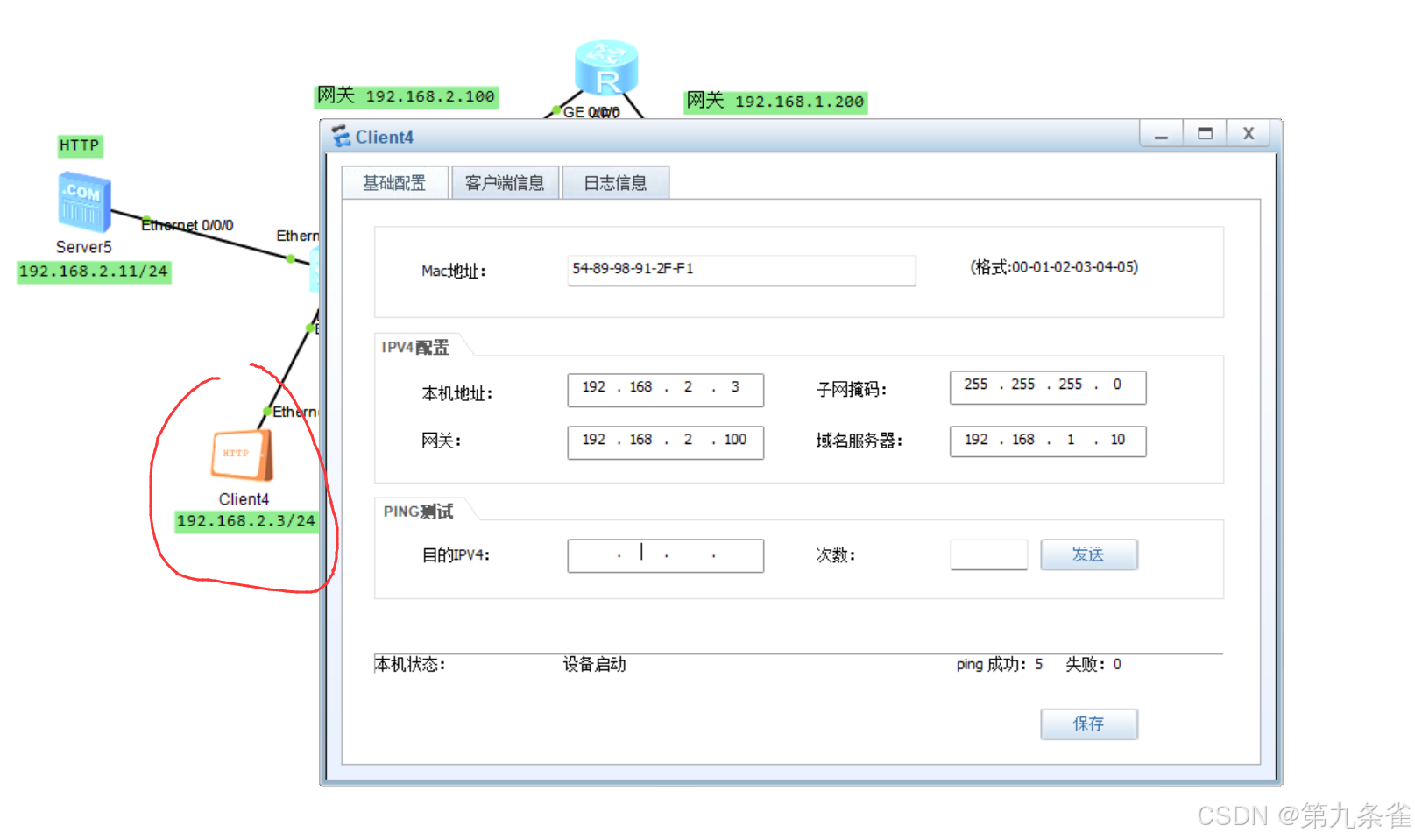

client配置如下

由于client需要获取dns域名信息，所以在http服务器的基础上需要填上预设好的dns服务器地址

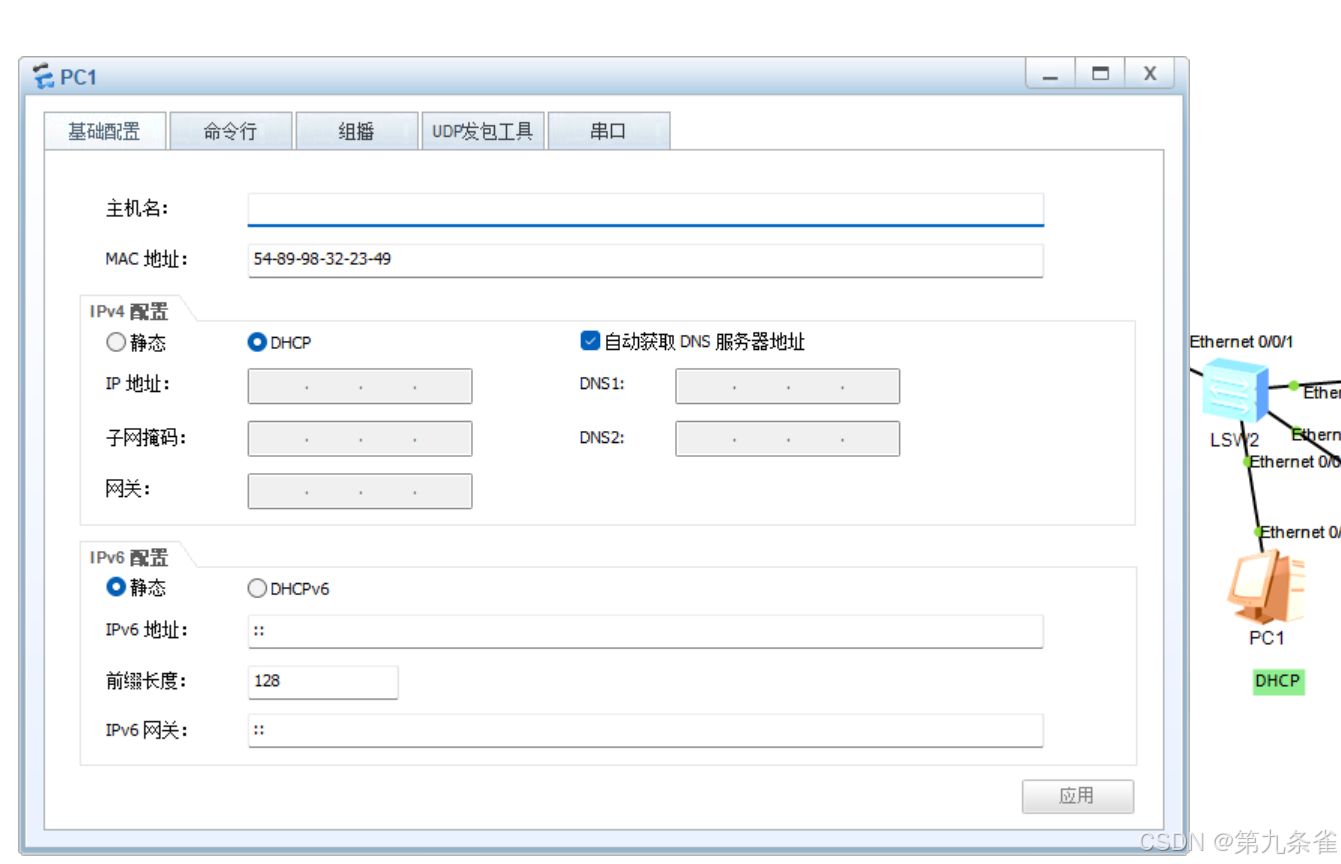

接下来进行路由器右方PC设备的配置

如图

路由器右方的client设备配置方法与左端的设备相同

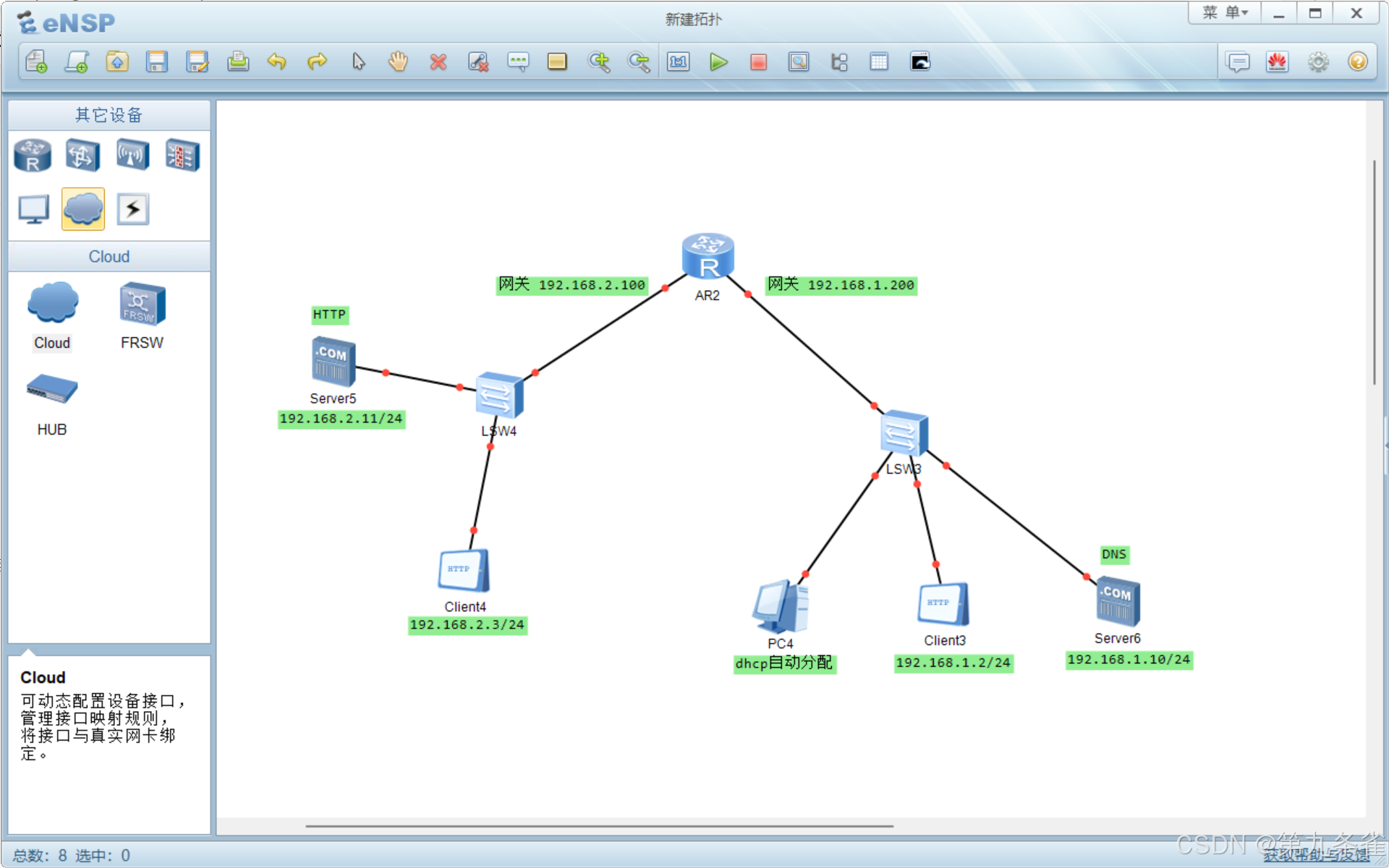

因为我在ping的时候ensp莫名其妙未响应崩溃了，所以开了一个新拓扑，设备的IP的网络位有点变化，其他都不变，所以与前文截图的IP地址网络位不同（所有设备只有网络位不同，其余都相同）

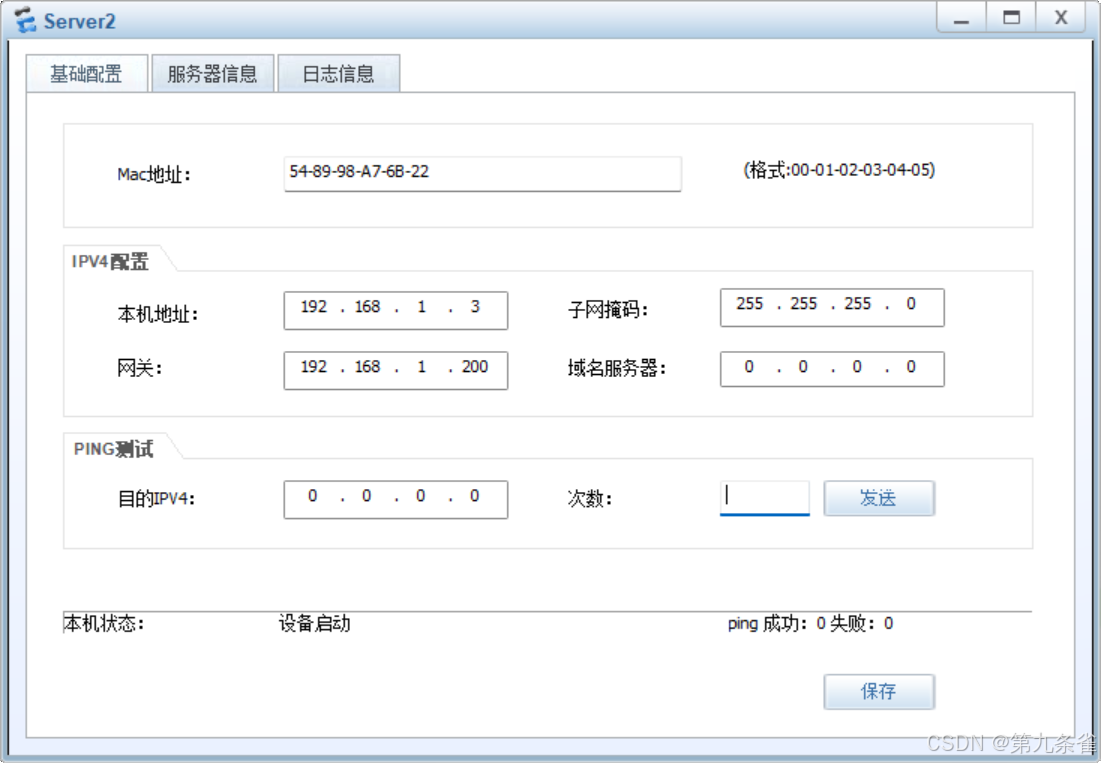

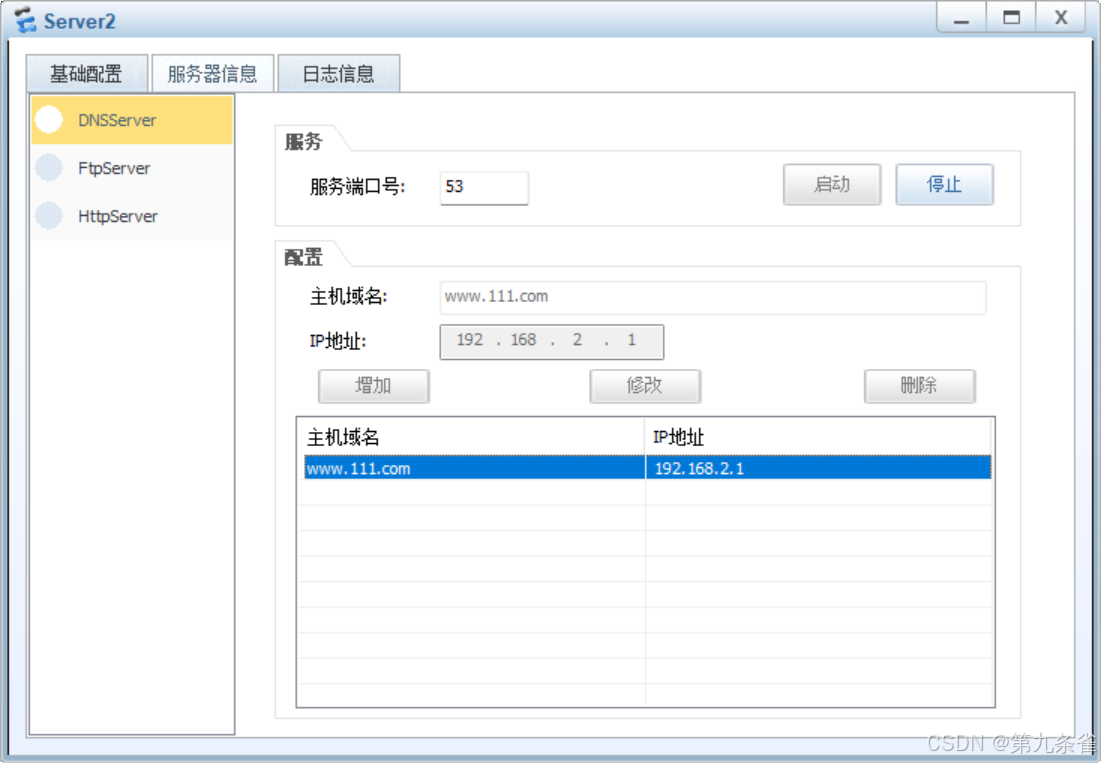

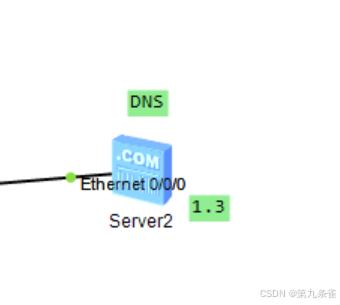

DNS设备的配置

注意DNS的主机域名参考自己的HTTP设备的地址

各项配置完成后启动所有的设备进行检验

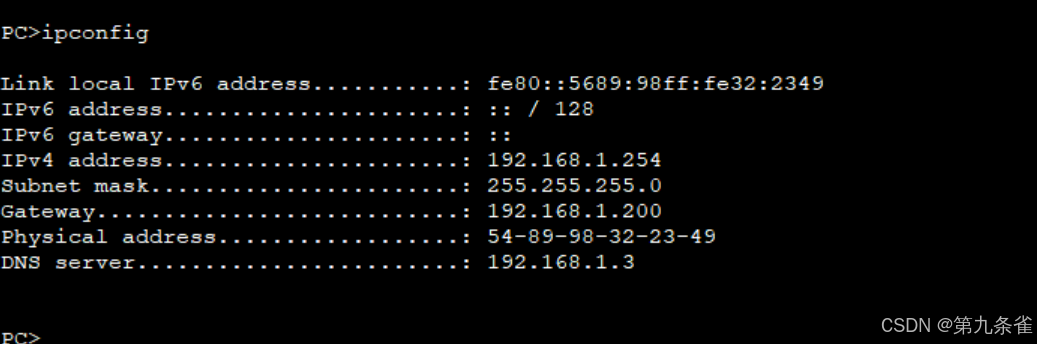

首先是PC设备检查DHCP自动获取后是否能联通其他设备

由上图可得PC设备自动获取的ip地址

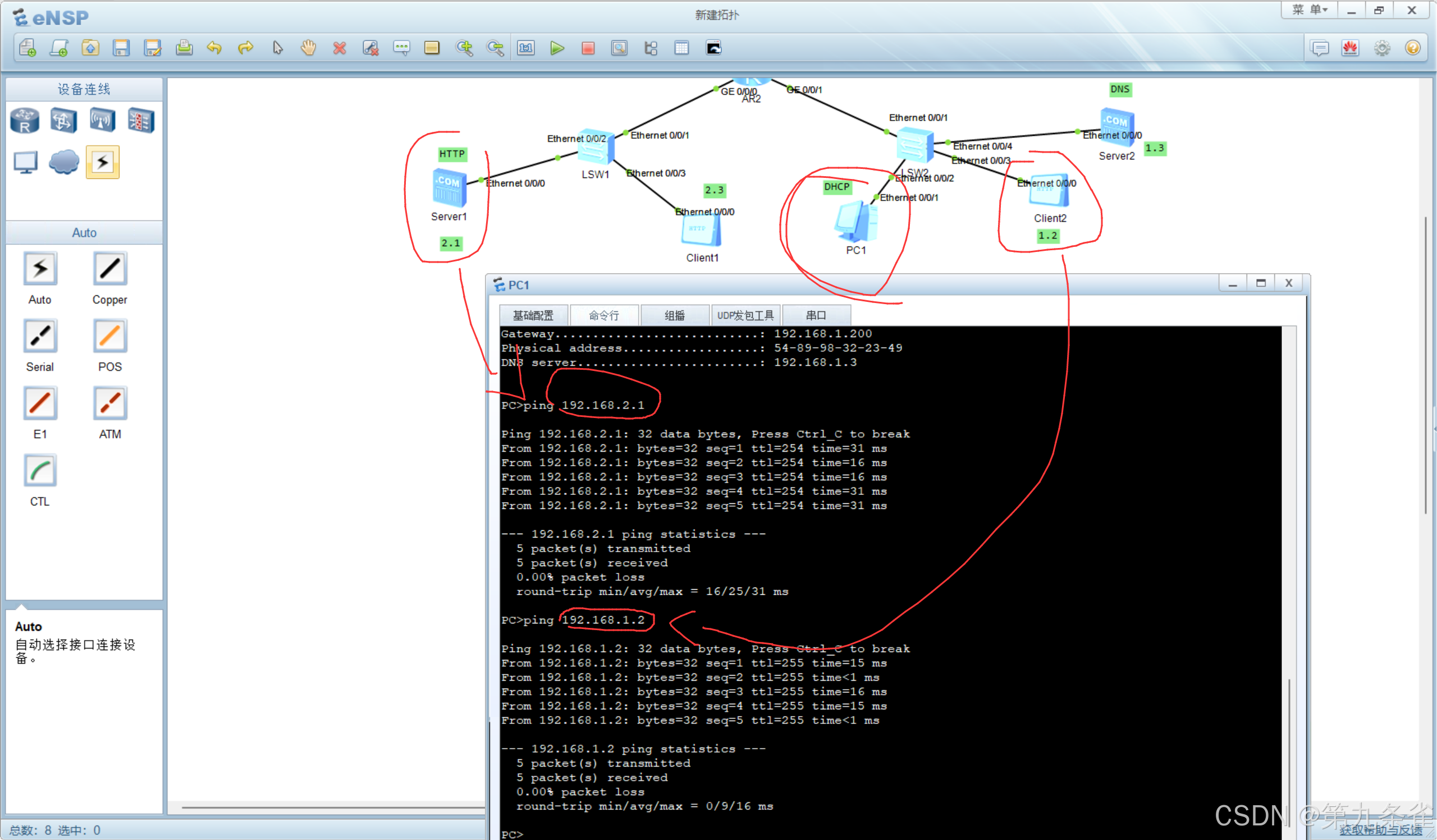

用pc设备分别ping路由器两边的设备，发现是通过的，pc设备自动获取的ip地址与网关都没问题

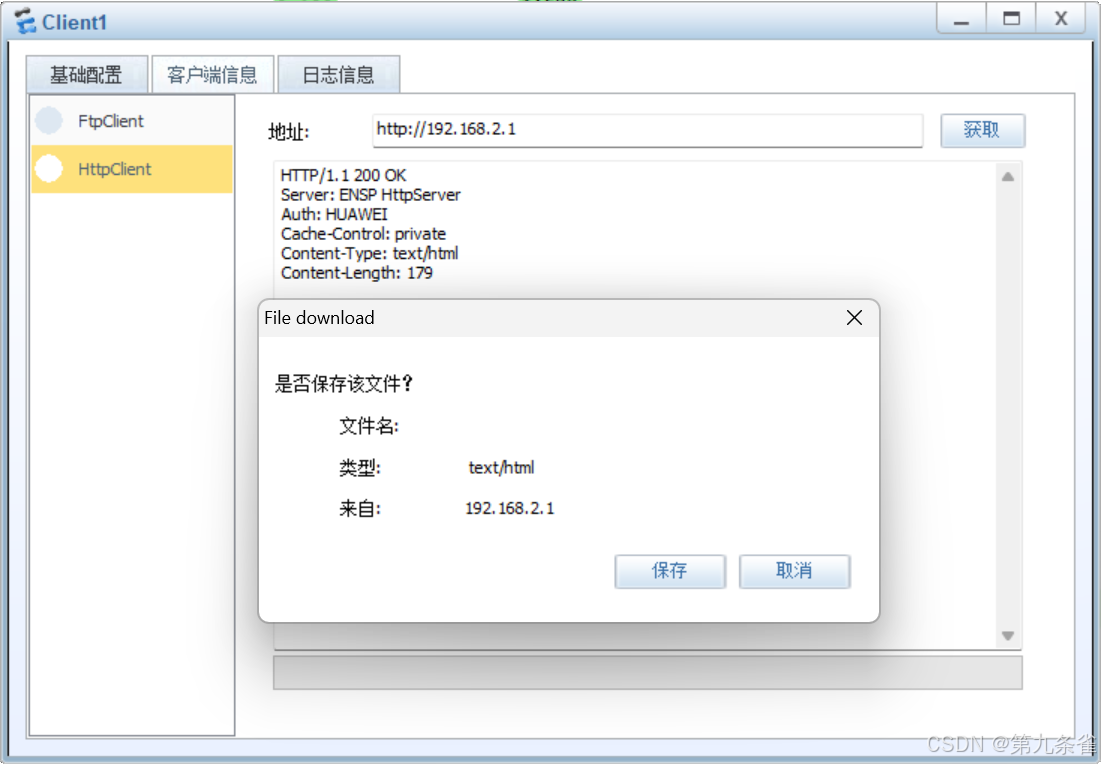

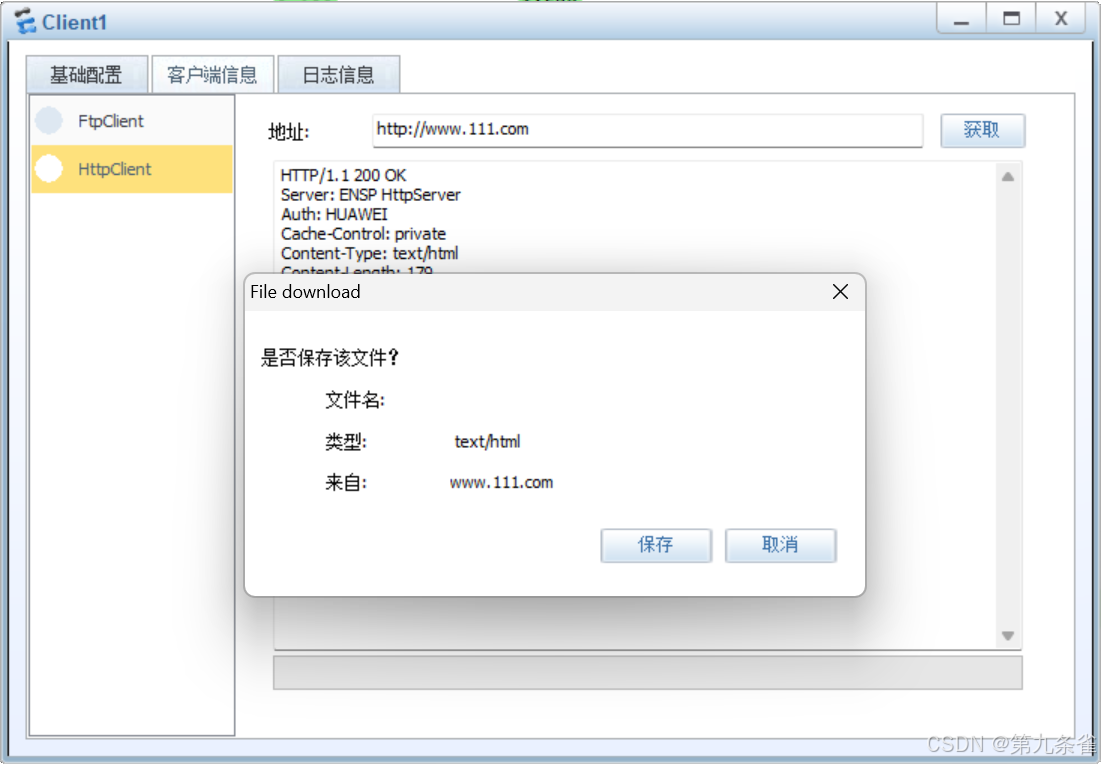

下面是左侧client设备连接情况

一切正常

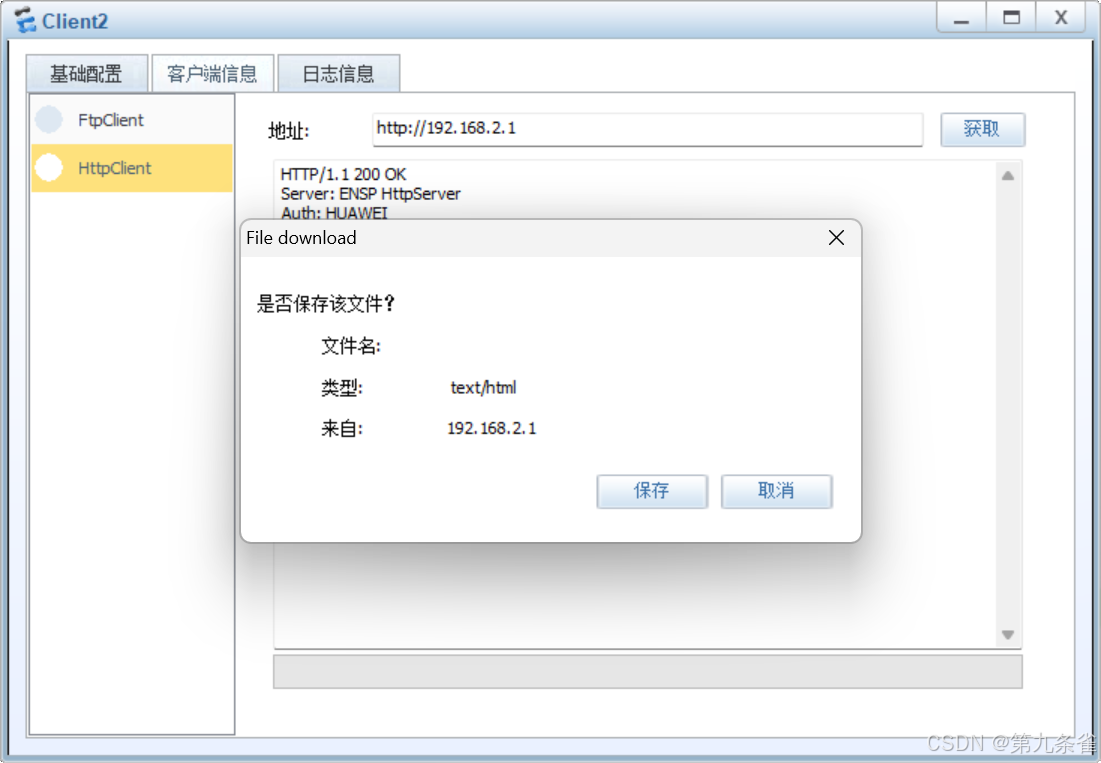

对右侧client设备检查

同样一切正常

 实验结束
