OSPF动态路由配置

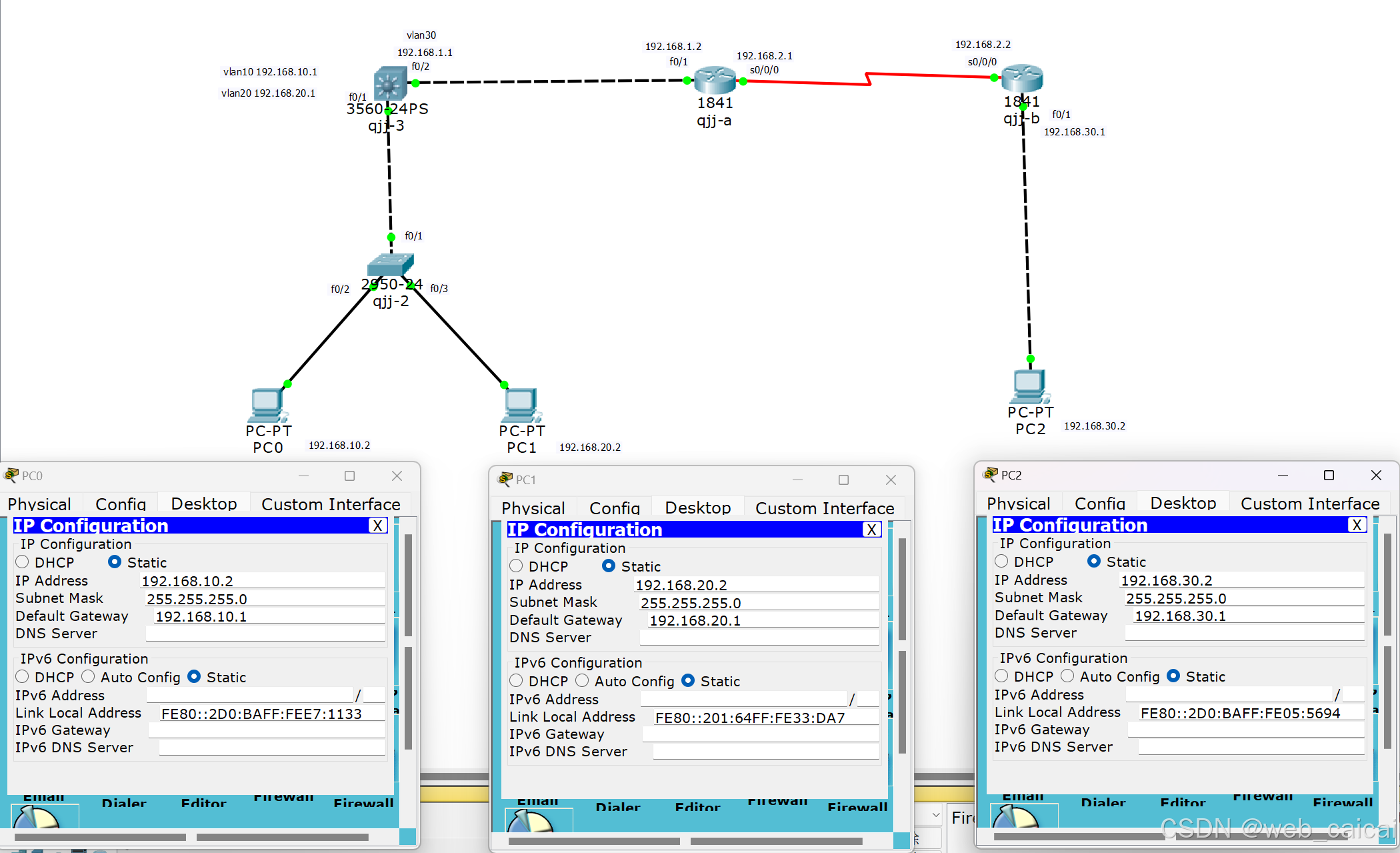

网络拓扑图

三层交换机配置

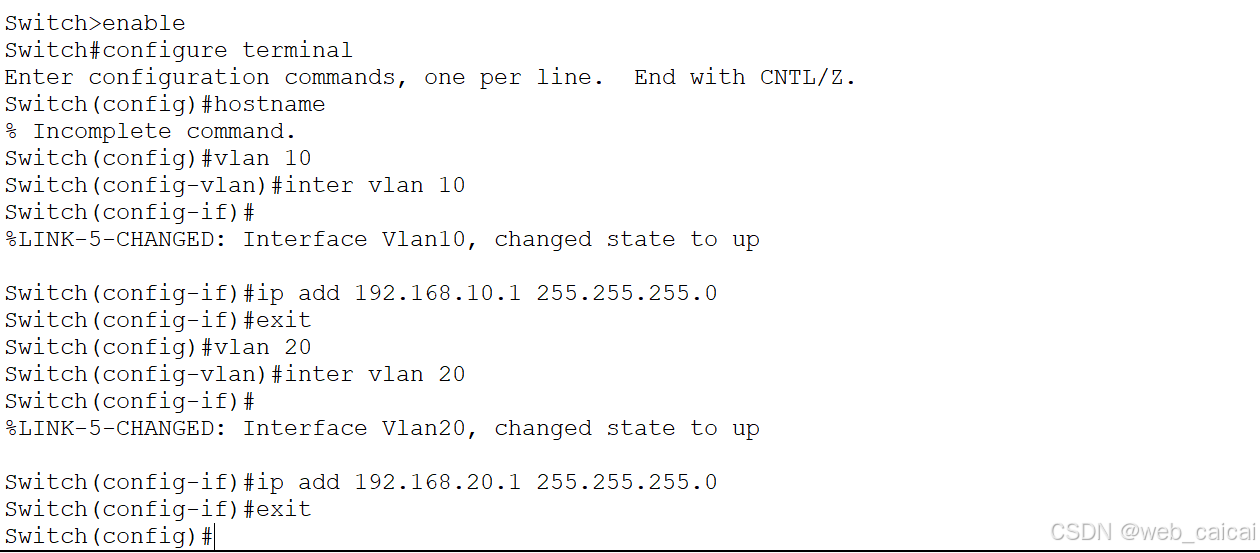

先划两个VLAN，并配置IP

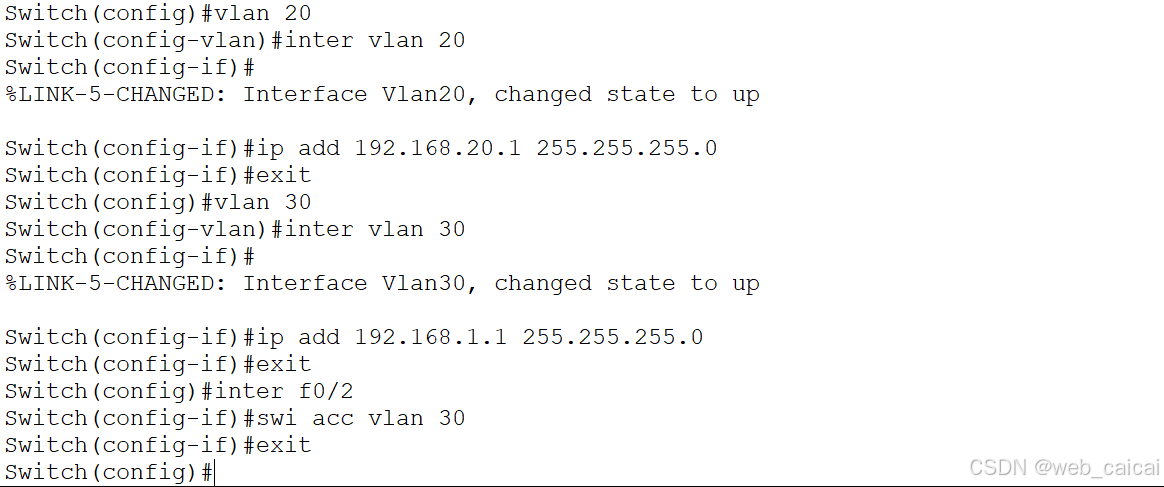

创建VLAN30并配置IP，再将与qjj-a路由器连接的口划入VLAN30

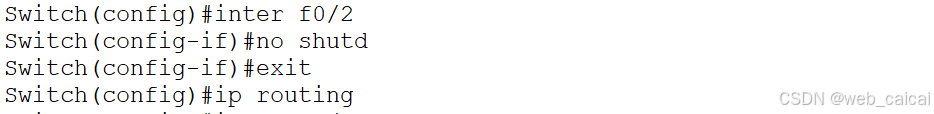

开放f0/2端口，并开启三层交换机路由功能

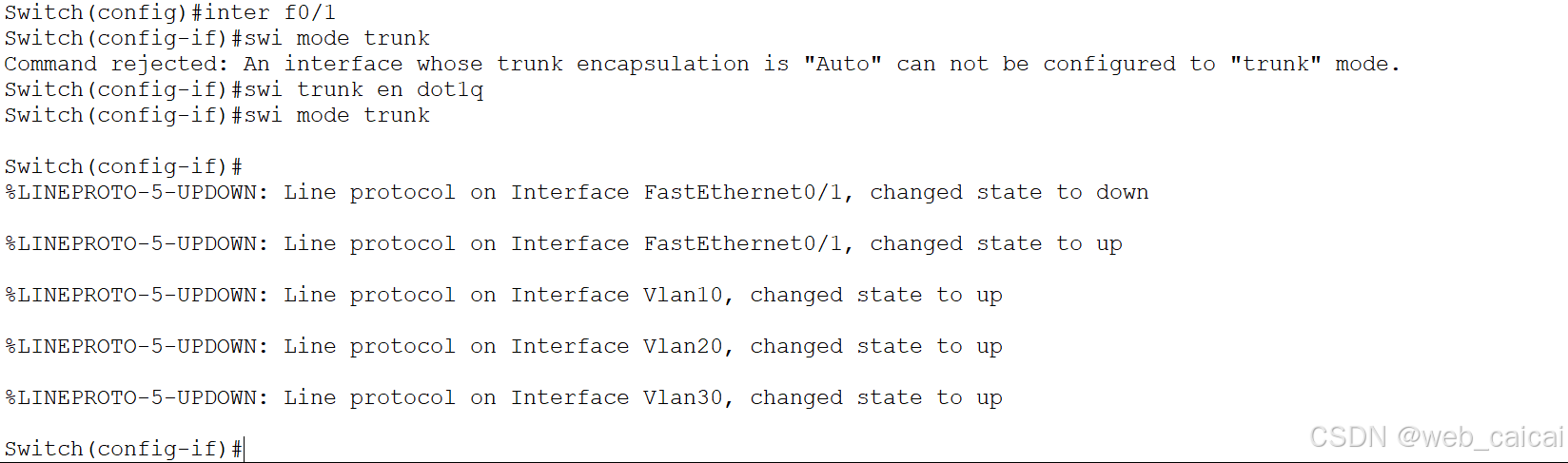

将与二层交换机相连的端口开启trunk（注意要先改个协议）

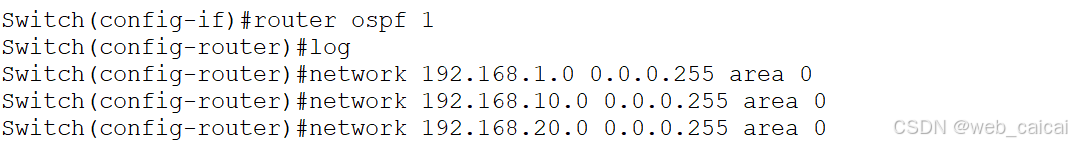

最后在三层交换机上配置动态单区域OSPF路由

二层交换机配置

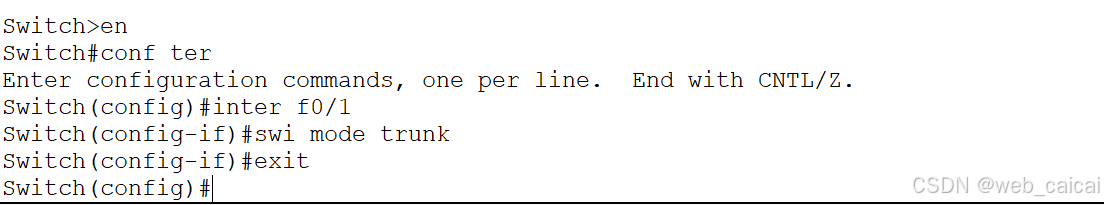

先将与三层交换机相连的端口开通trunk

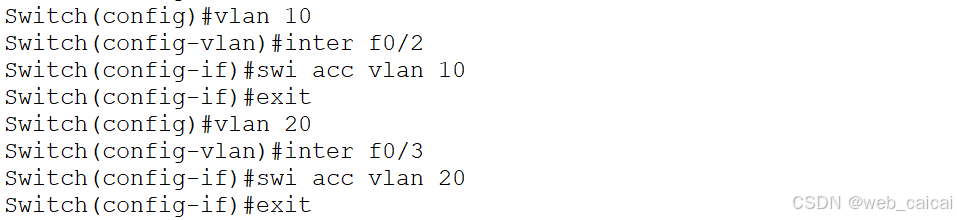

再分别创建VLAN10和VLAN20，把f0/2口划入VLAN10，f0/3口划入VLAN20

两个路由器配置

先配qjj-a

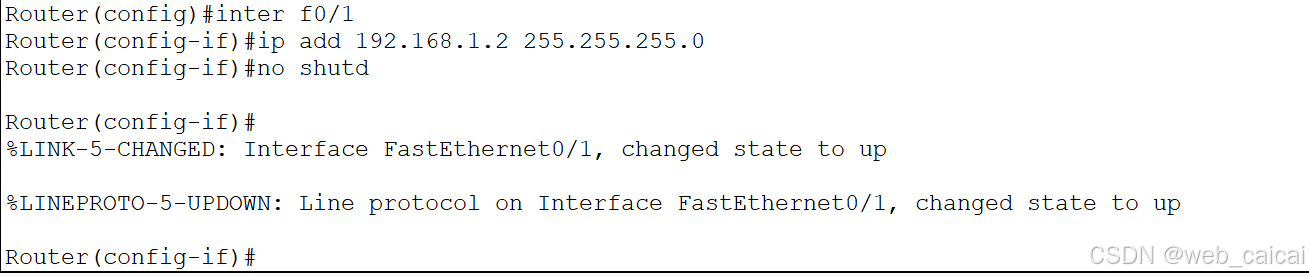

先设f0/1的IP，并开启端口

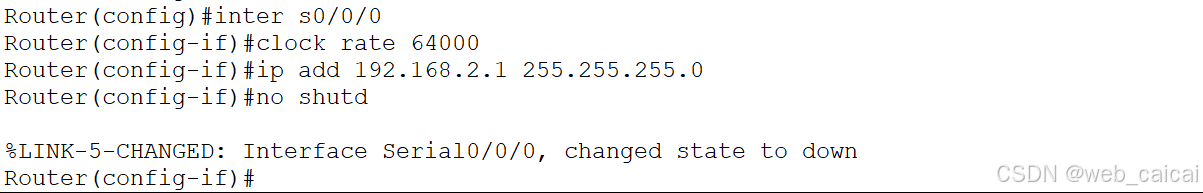

配置s0/0/0的IP，并开启端口

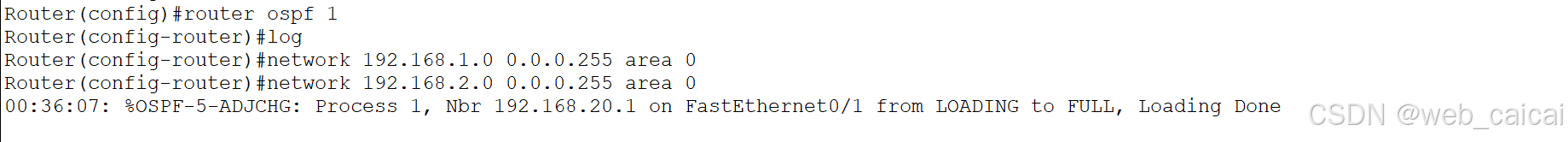

最后配置动态单区域OSPF路由

再配置qjj-b路由器

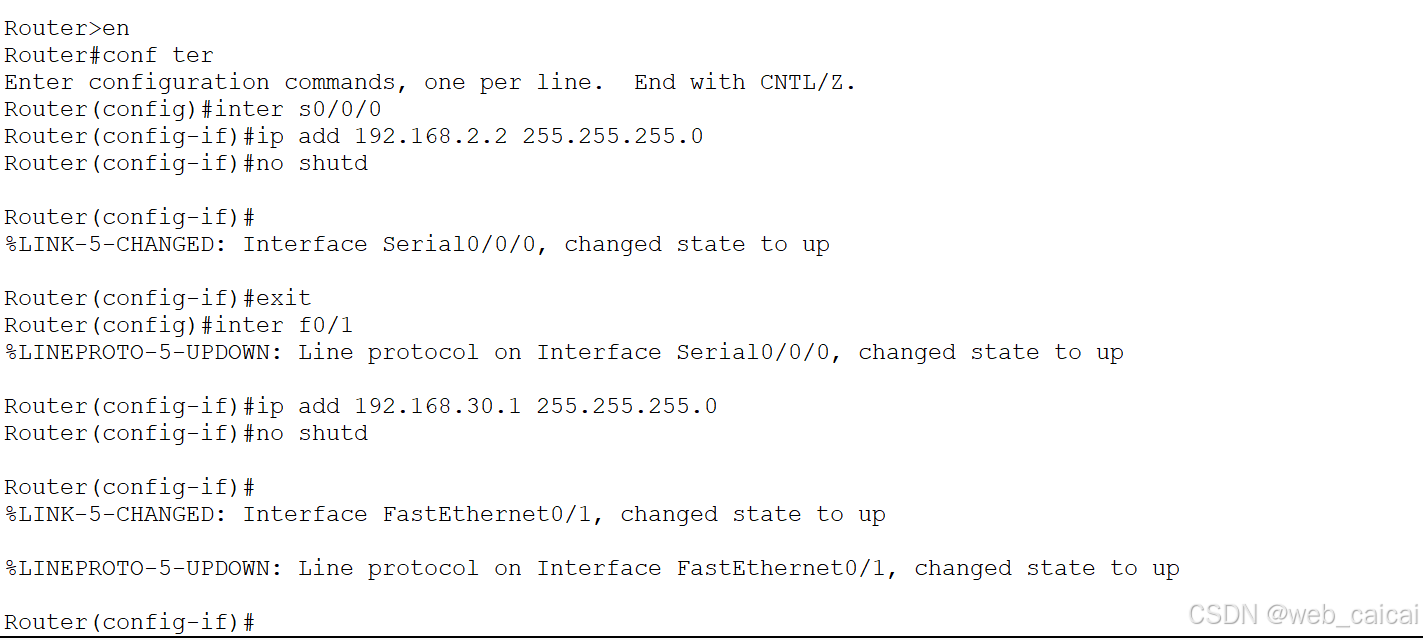

给s0/0/0设IP，给f0/1设IP，并分别开启端口

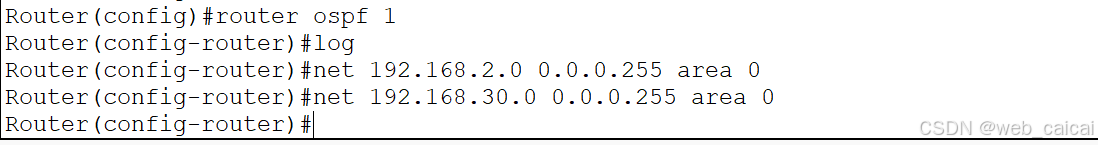

最后配置动态单区域OSPF路由

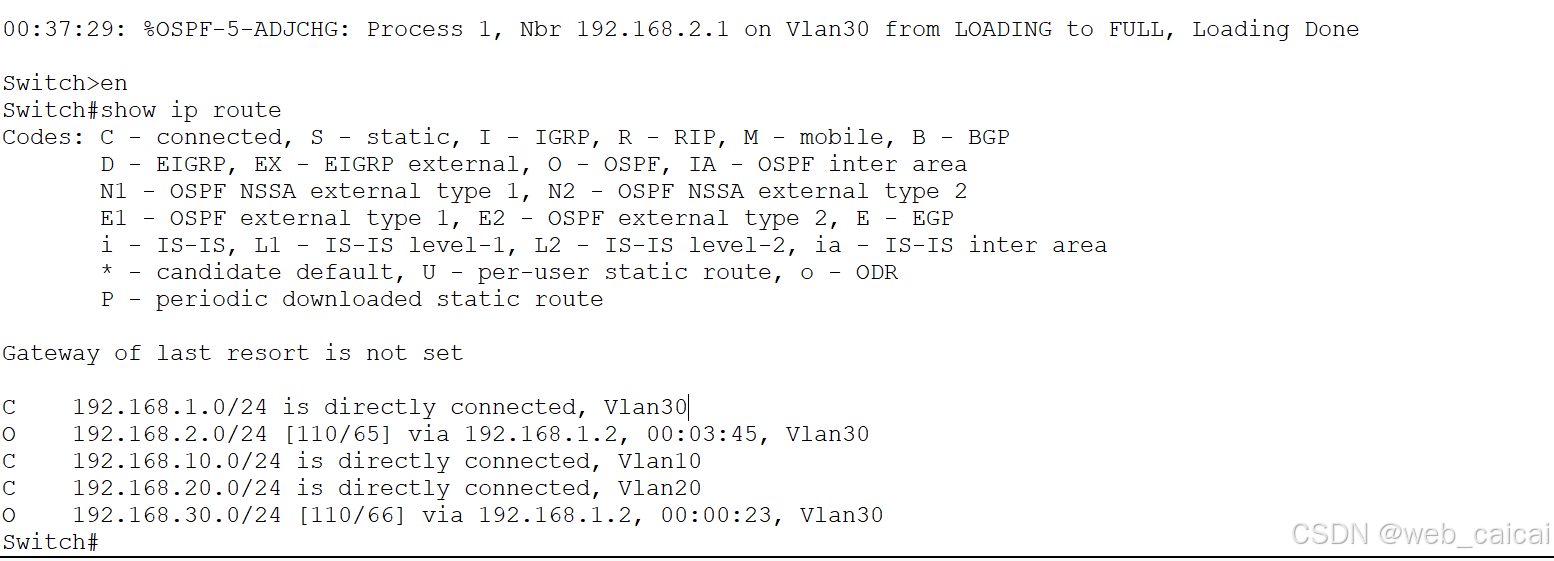

至此，已全部配置完毕，可以show一下三层交换机的ip route

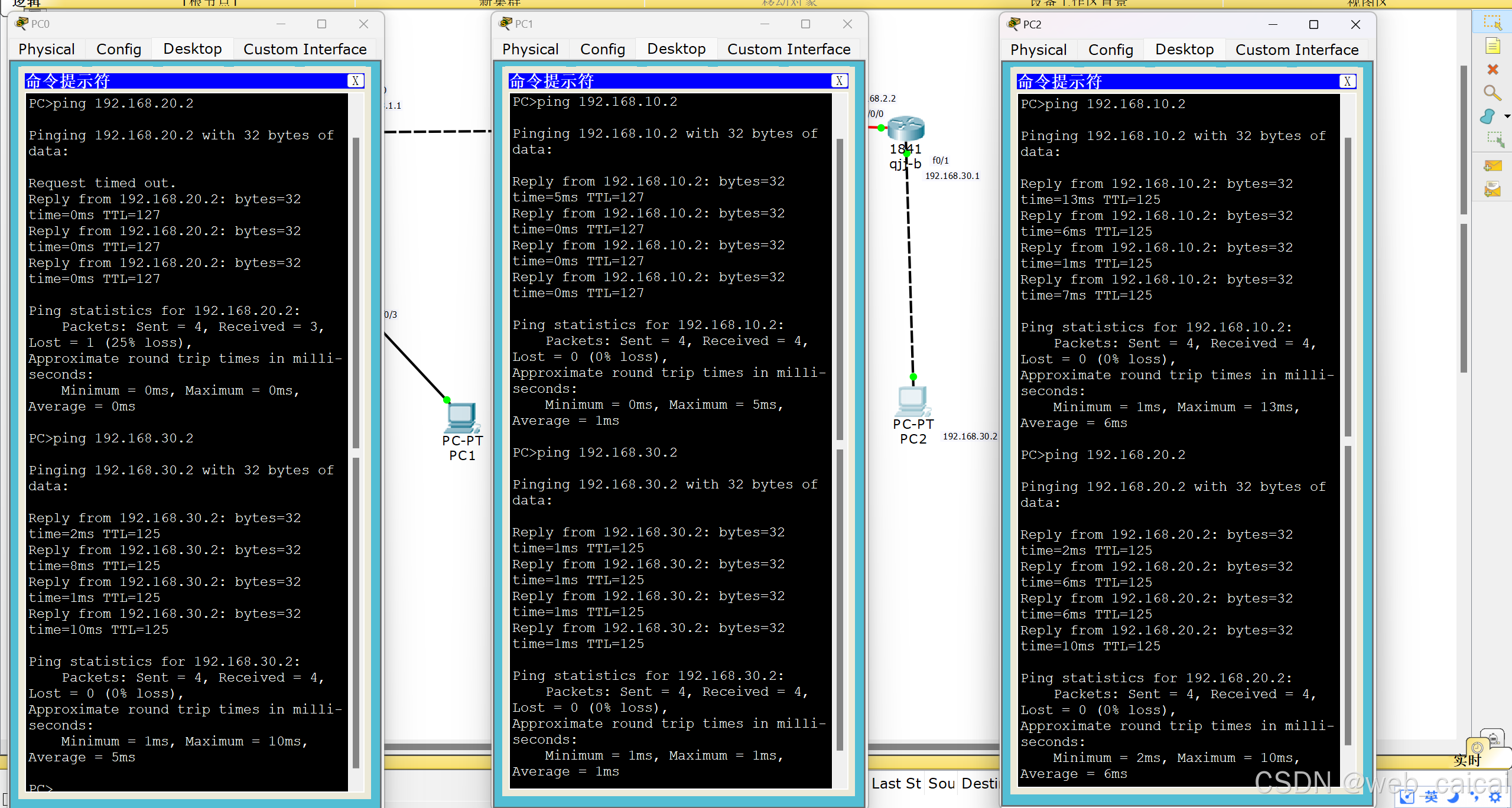

ping通测试
