三层交换机配置

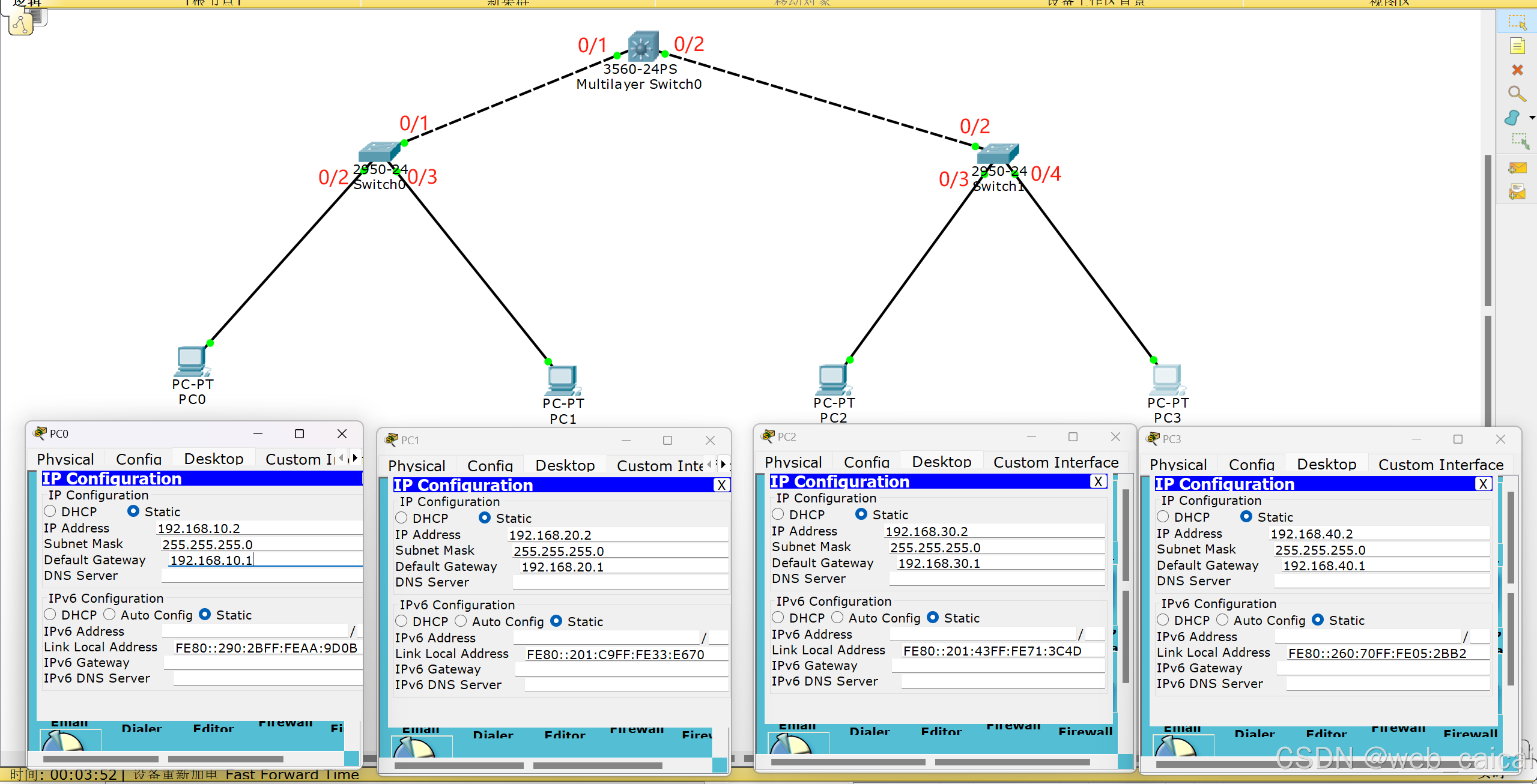

网络拓扑图

三层交换机配置

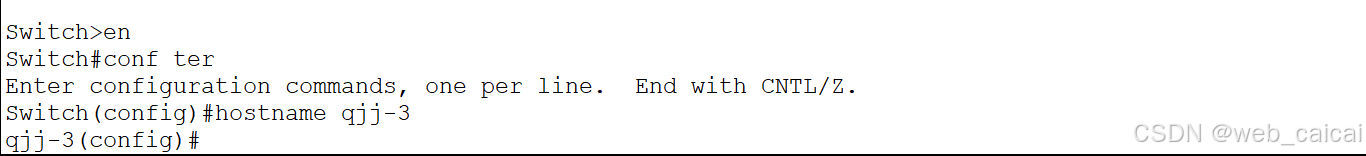

先命名为qjj-3

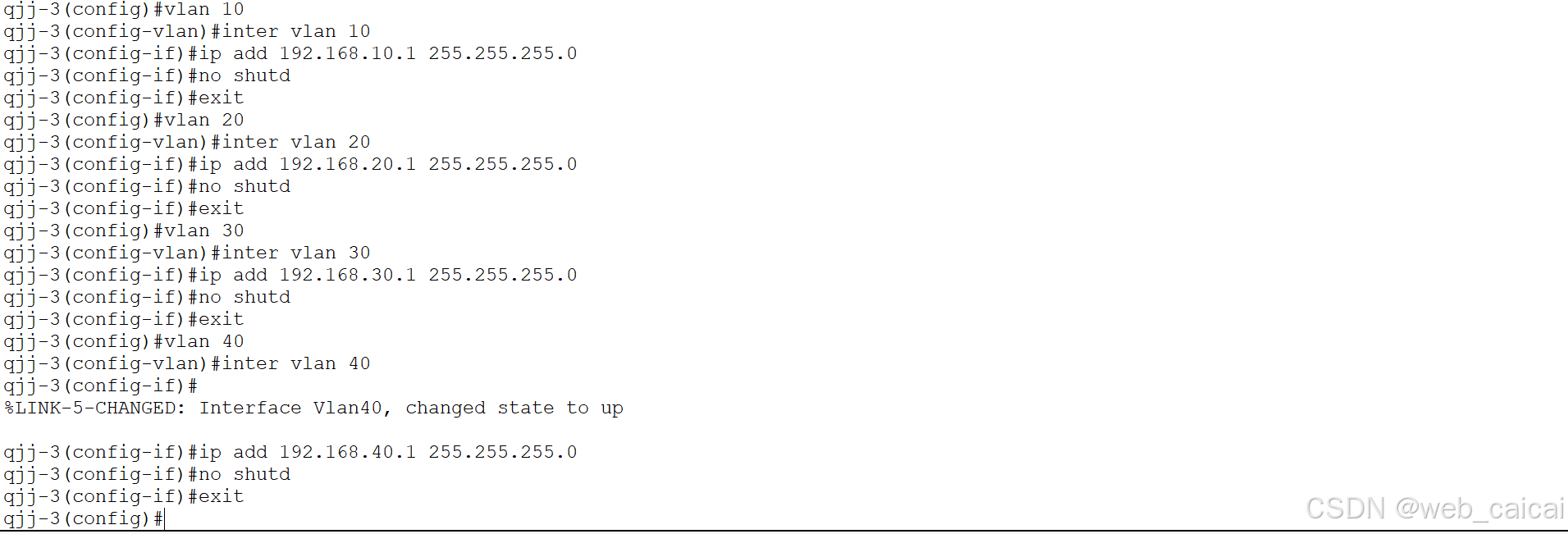

设置4个VLAN，并给每个VLAN配置一个IP

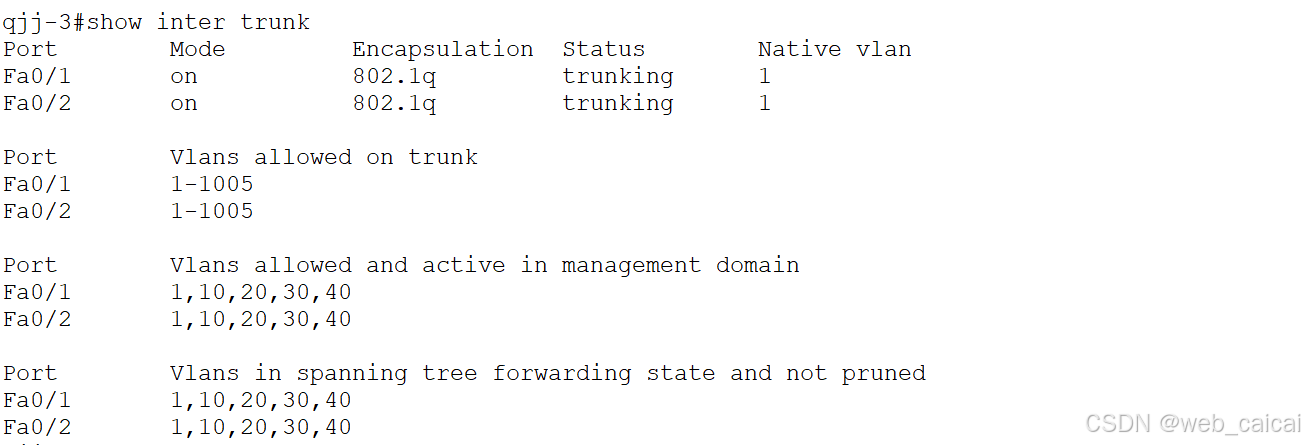

给0/1和0/2接口开启trunk

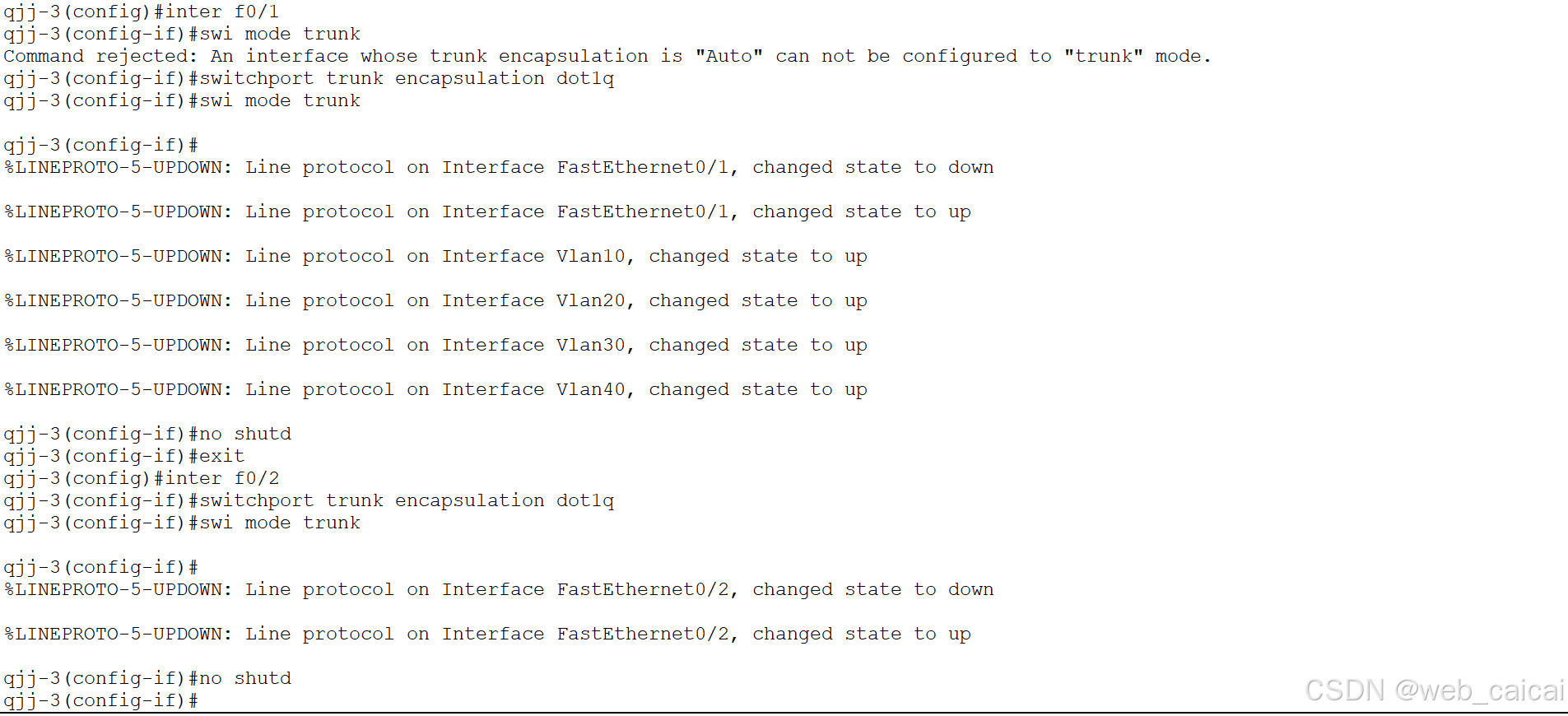

注意需要先将 trunk 封装模式更改为 "Dot1q"

switchport trunk encapsulation dot1q

注意别忘了开启路由功能

ip routing

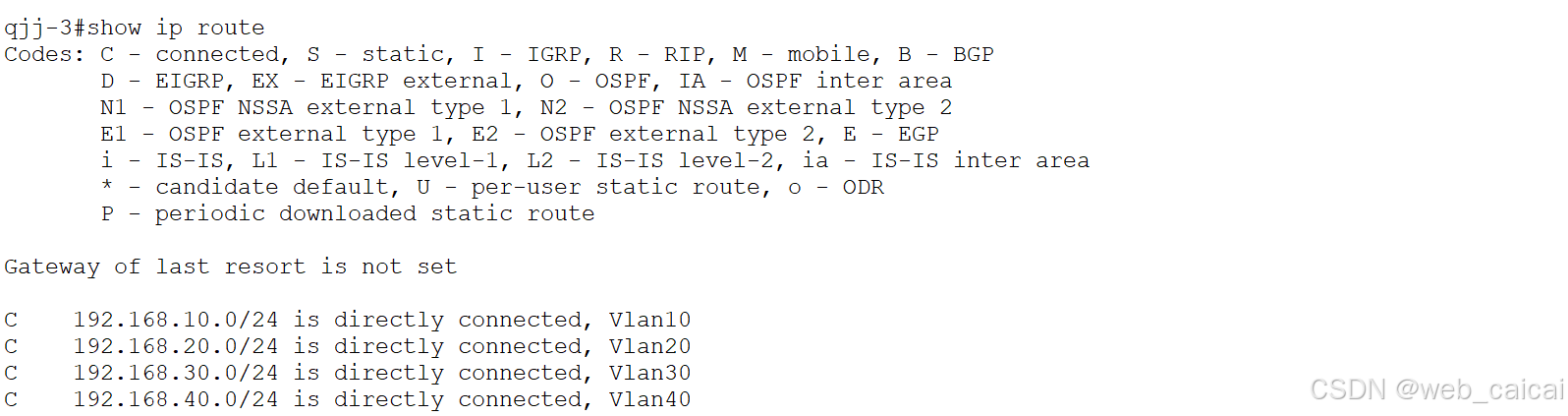

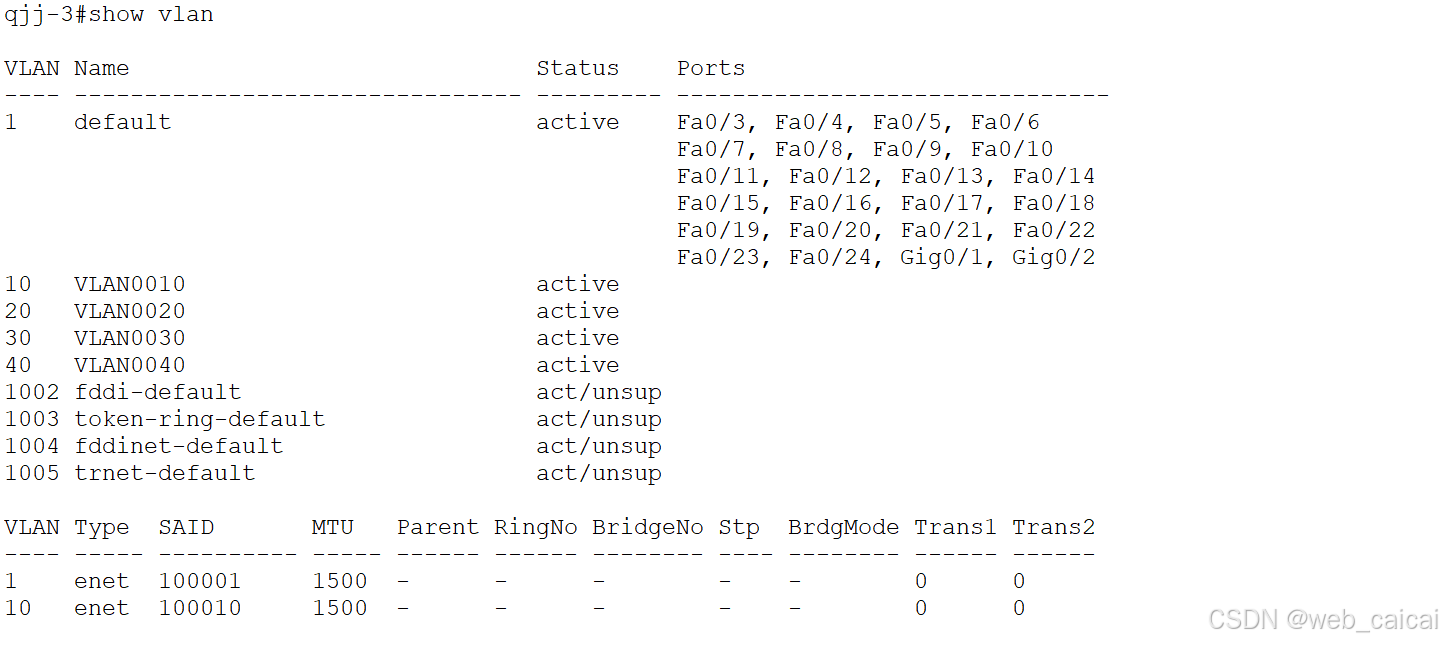

show一下基本信息

三层交换机配置完毕

二层交换机配置

先配第一个，命名为qjj-2-a

先将与三层交换机相连的0/1接口开启trunk

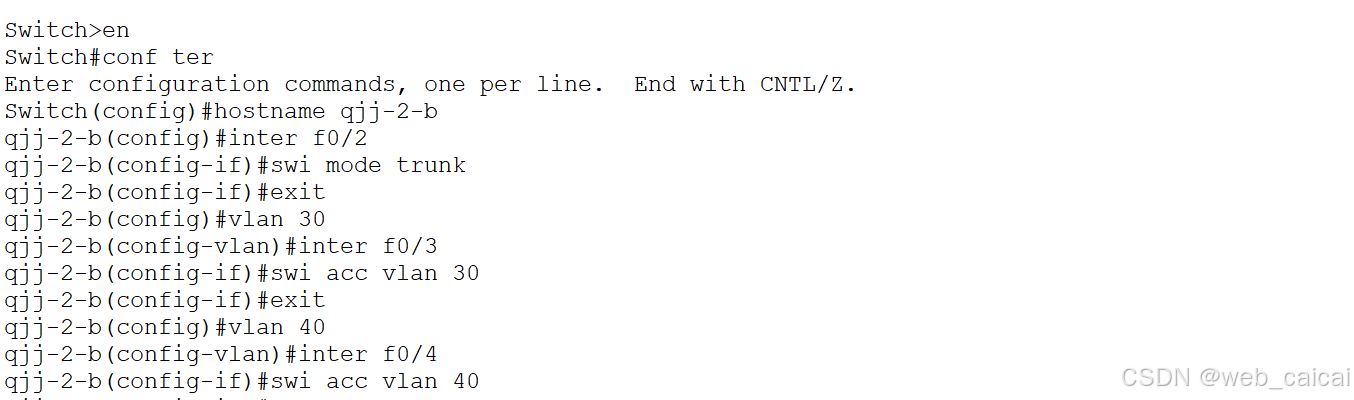

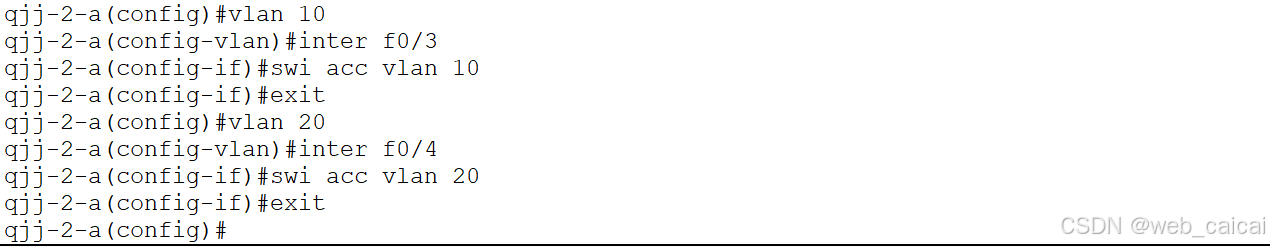

再分别创建VLAN10和VLAN20，将0/3接口划入VLAN10，0/4接口划入VLAN20

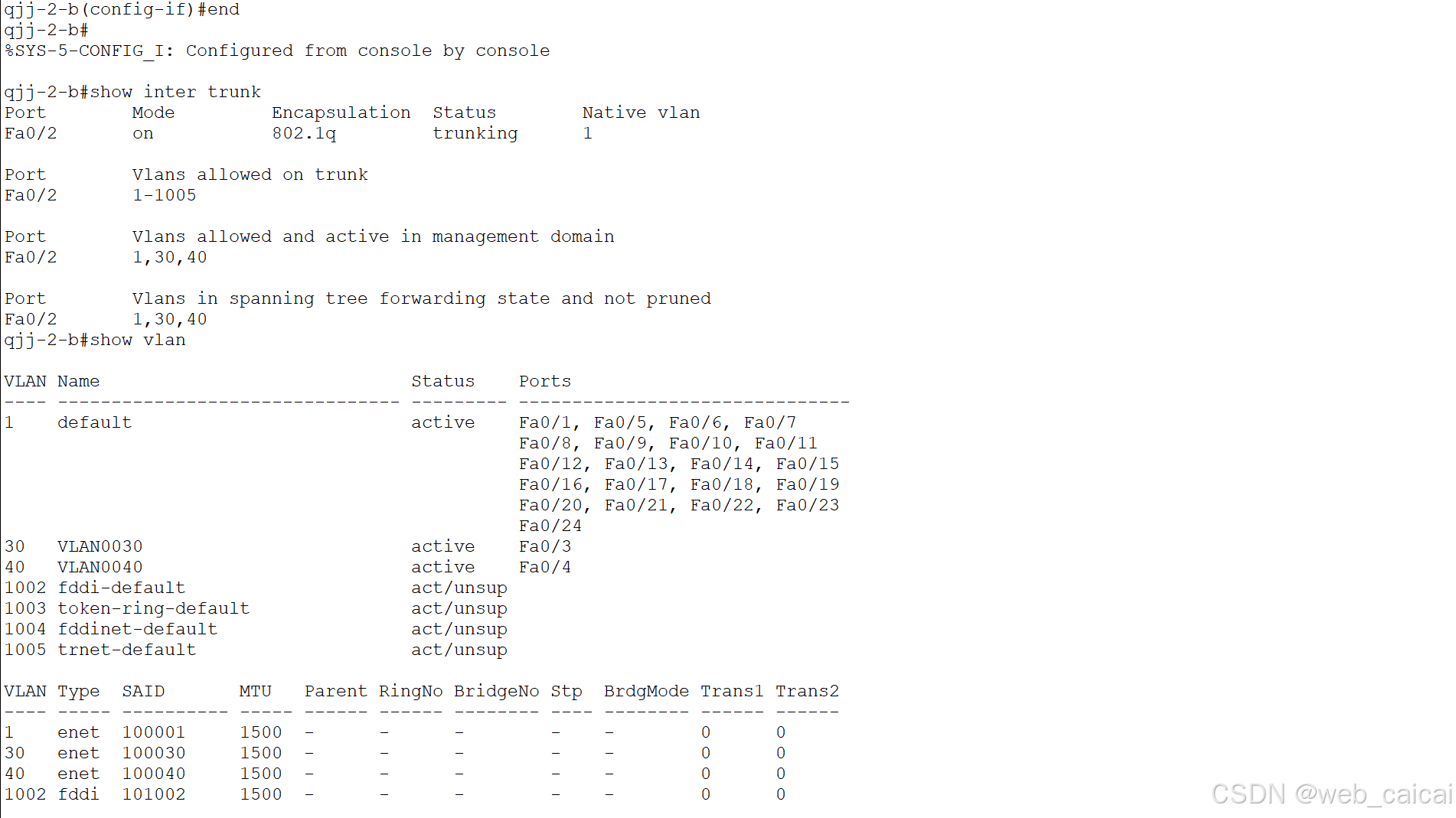

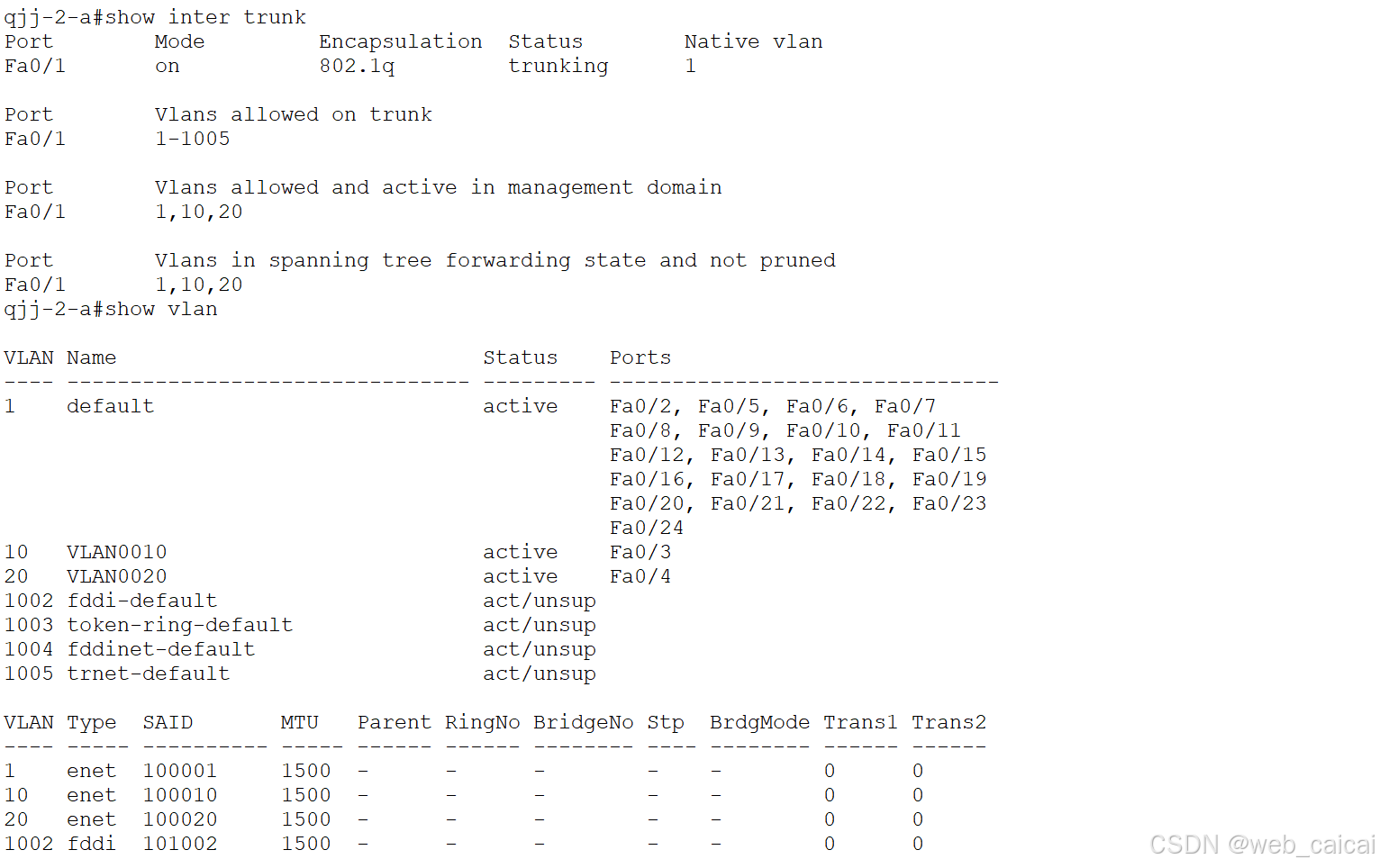

show一下基本信息

配置第二个交换机同理

测试ping通

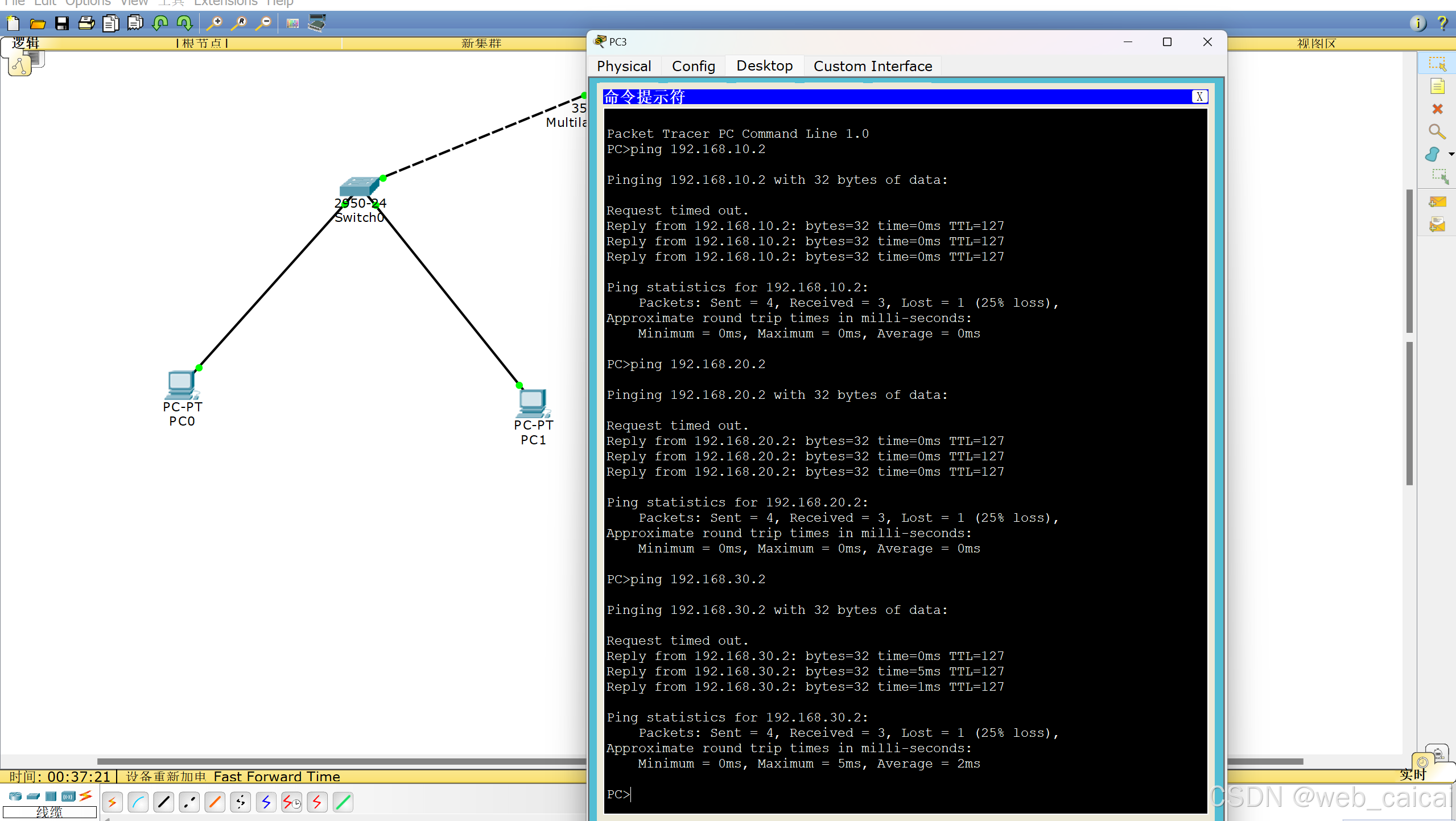

现在拿第四台PC尝试ping其他三台PC

都能ping通
