思科模拟器 交换机生成树协议配置(超详细)

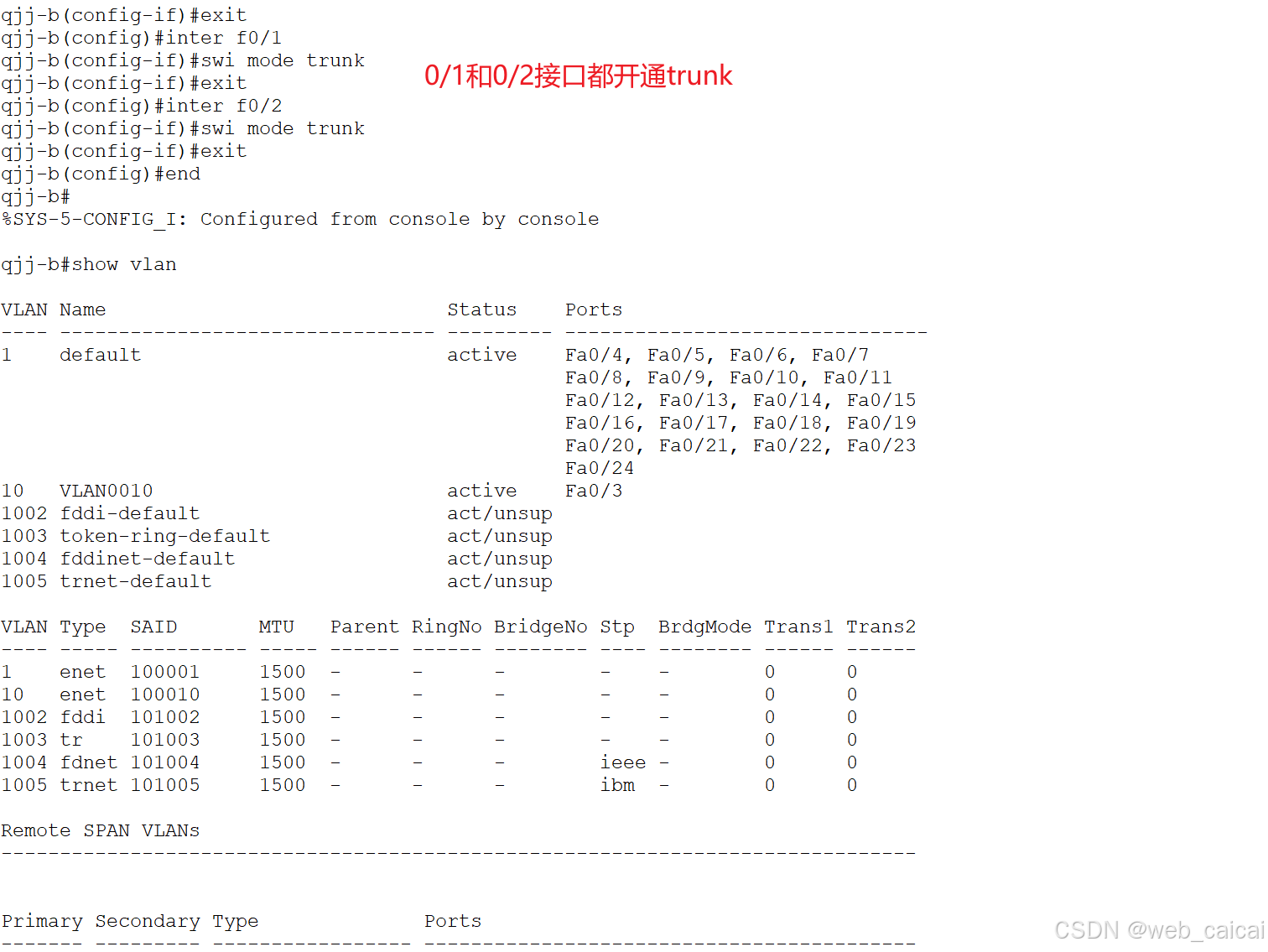

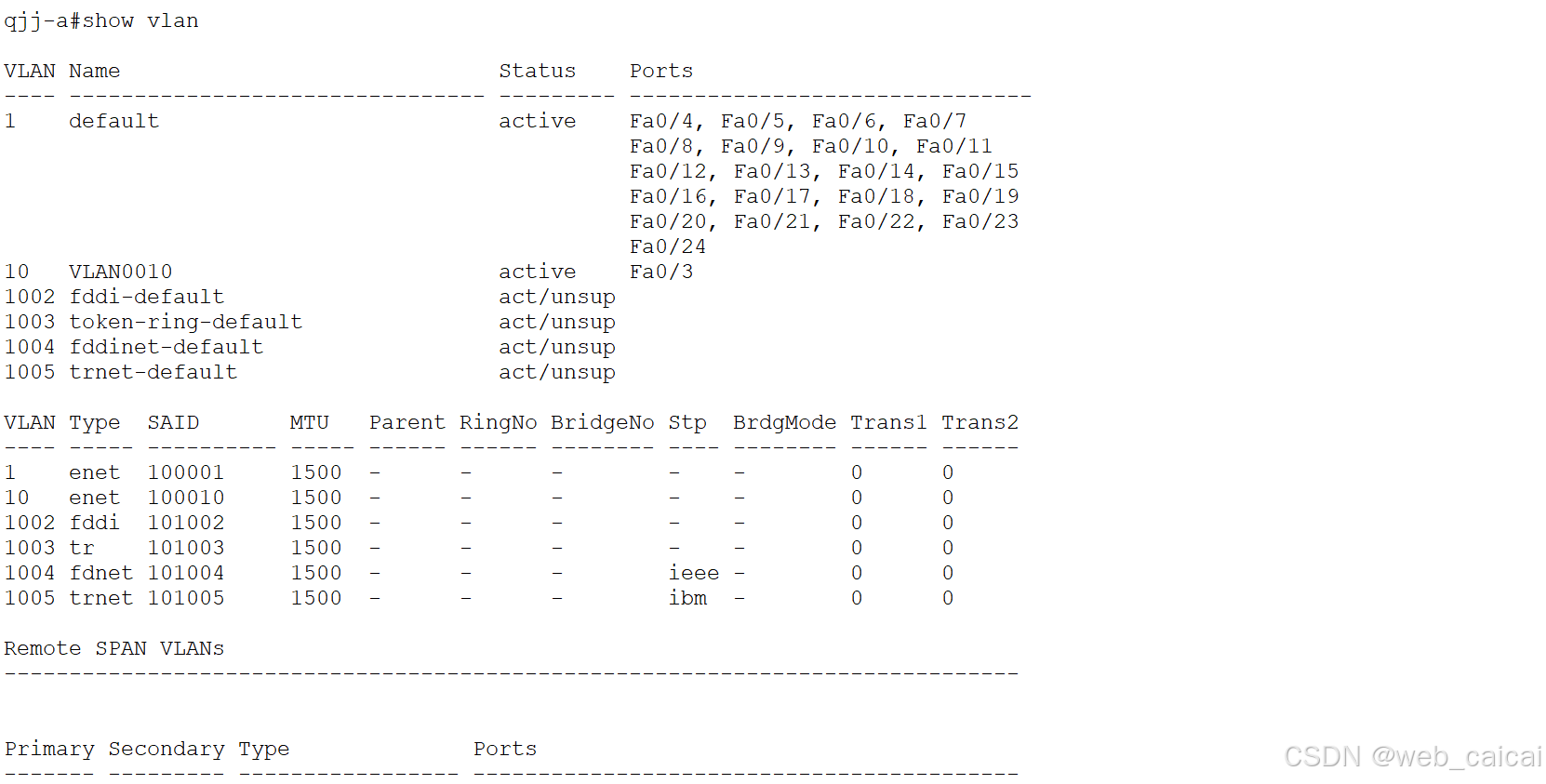

Show vlan

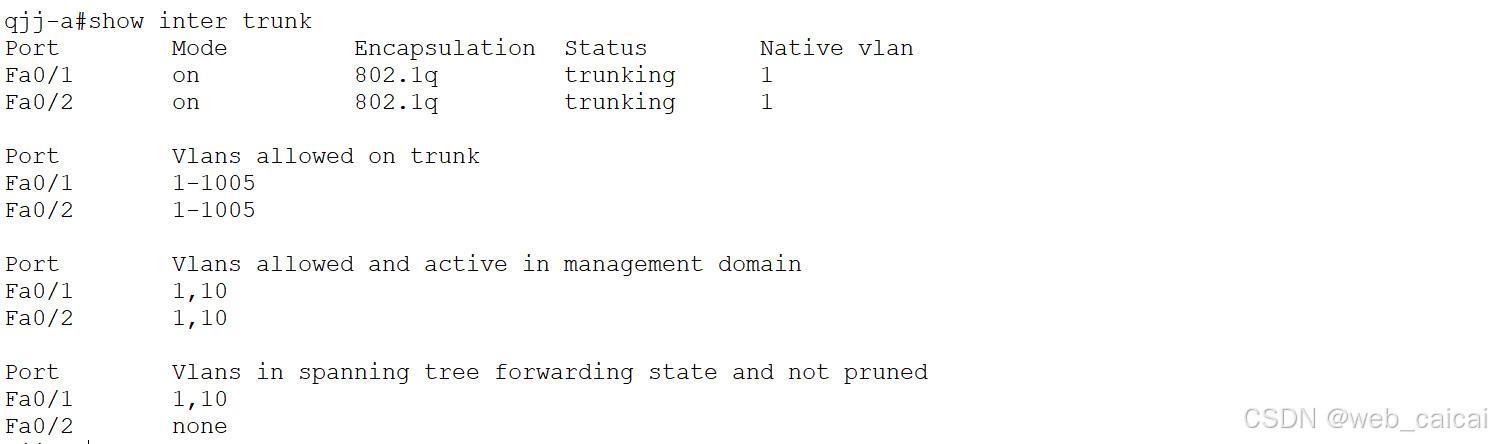

Show interface trunk

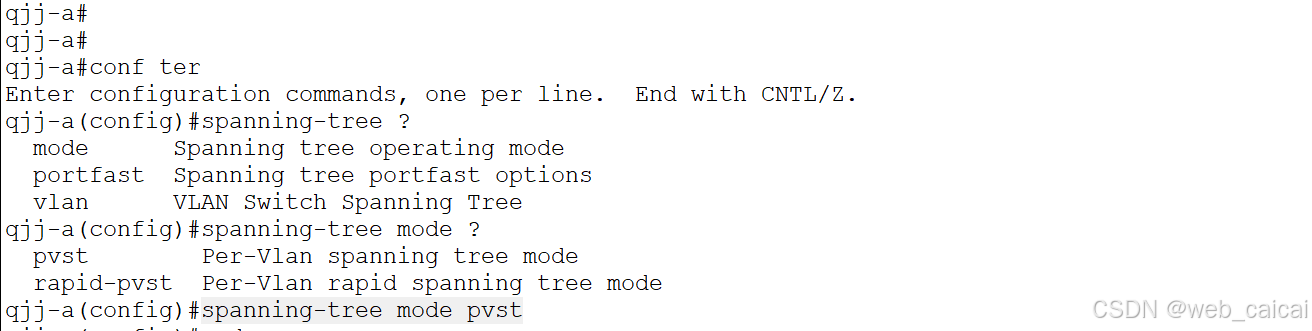

spanning-tree mode pvst

生成树协议

spanning-tree vlan 1 priority 4096

或

spanning-tree vlan 1 root primary

指定qjj-a交换机为根交换机

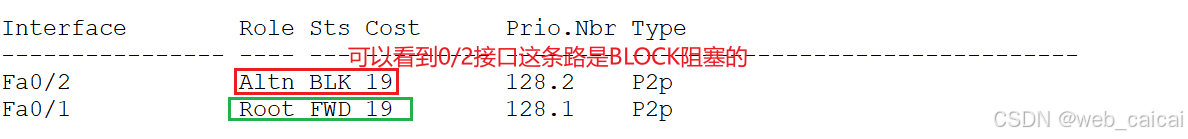

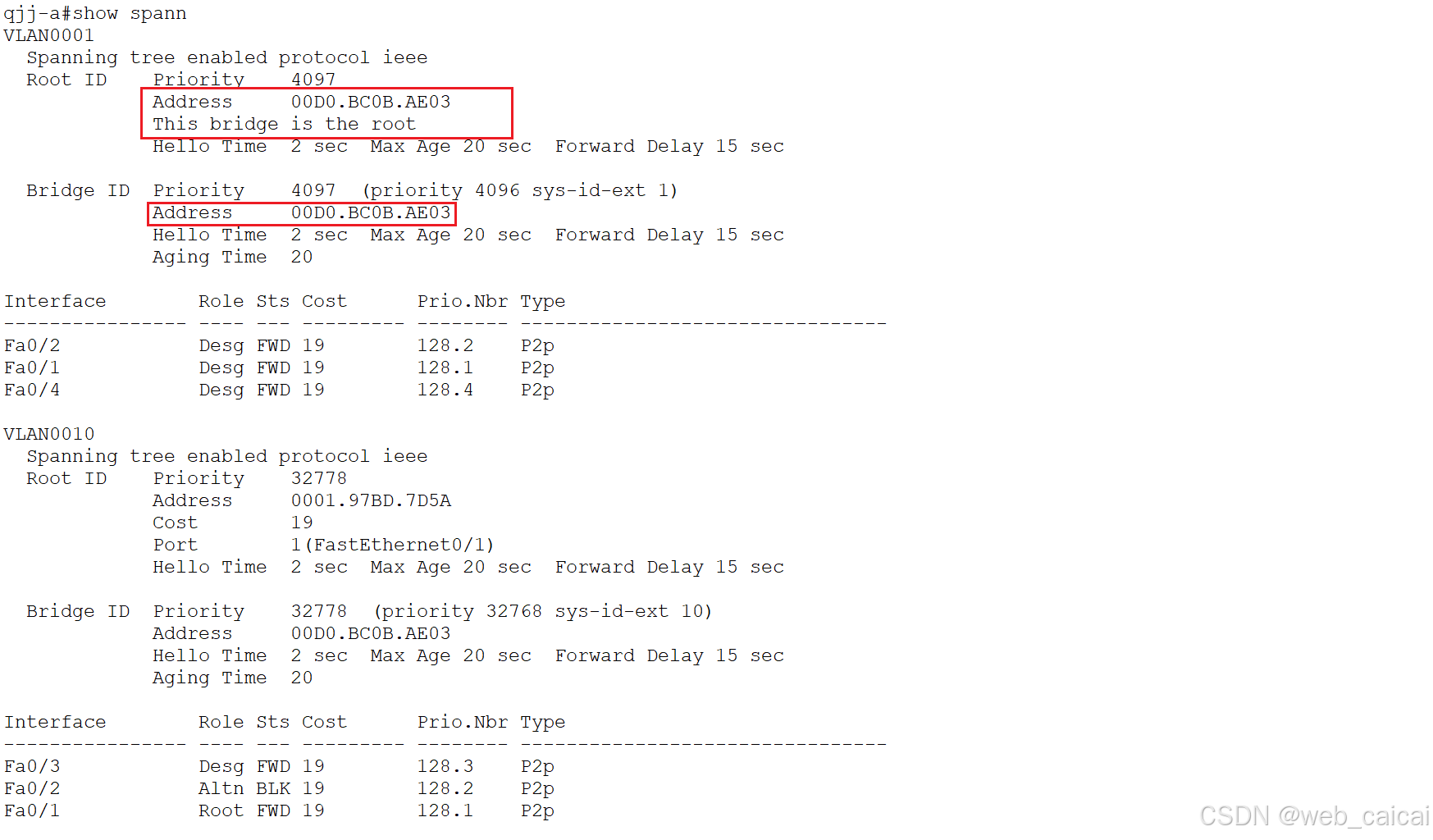

show spanning-tree

因为该交换机是根交换机，故Root ID与Bridge ID相同

都是00D0.BC0B.AE03

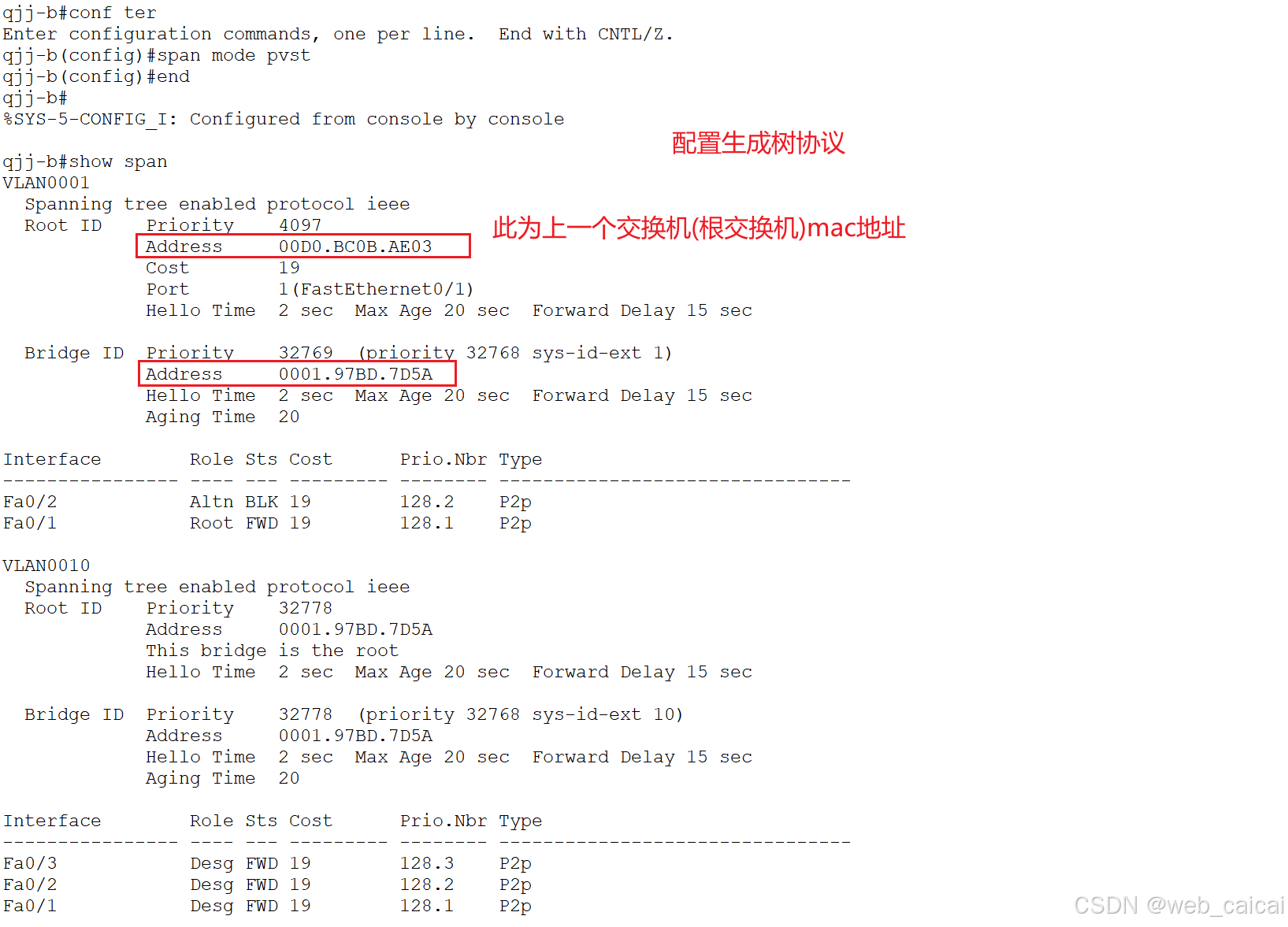

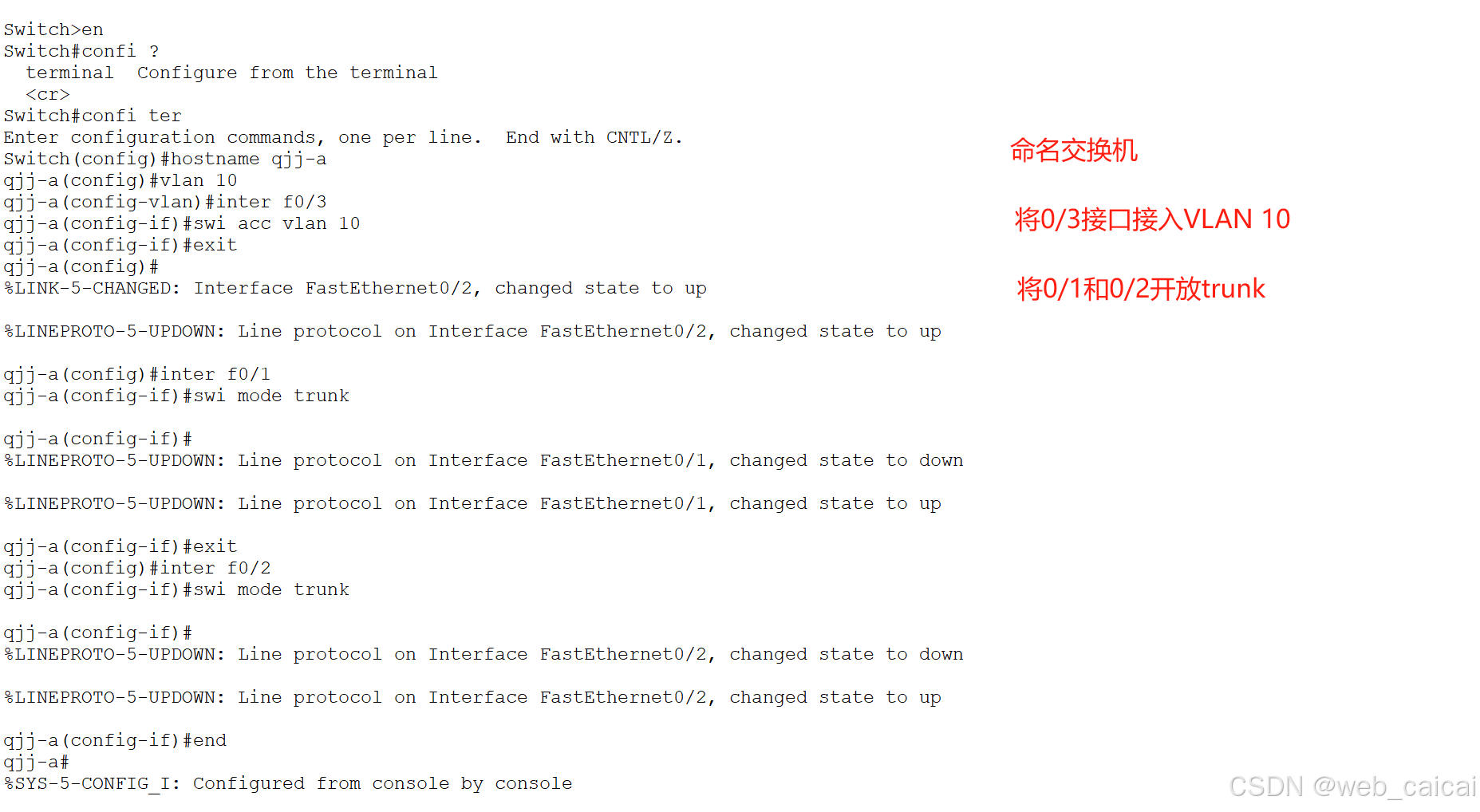

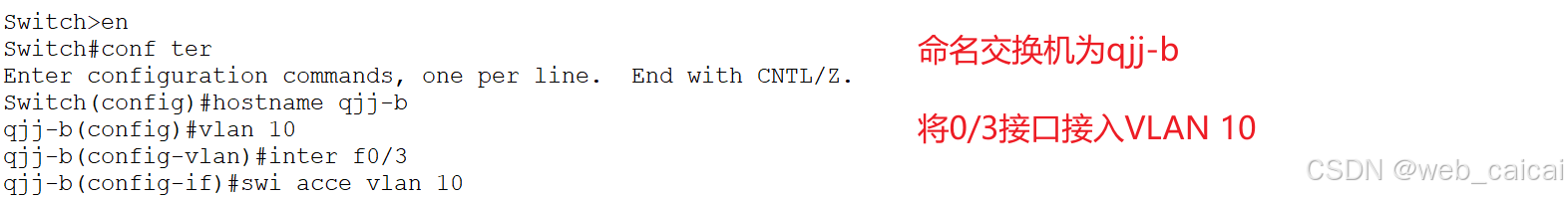

配置第二个交换机同理

测试备份链路

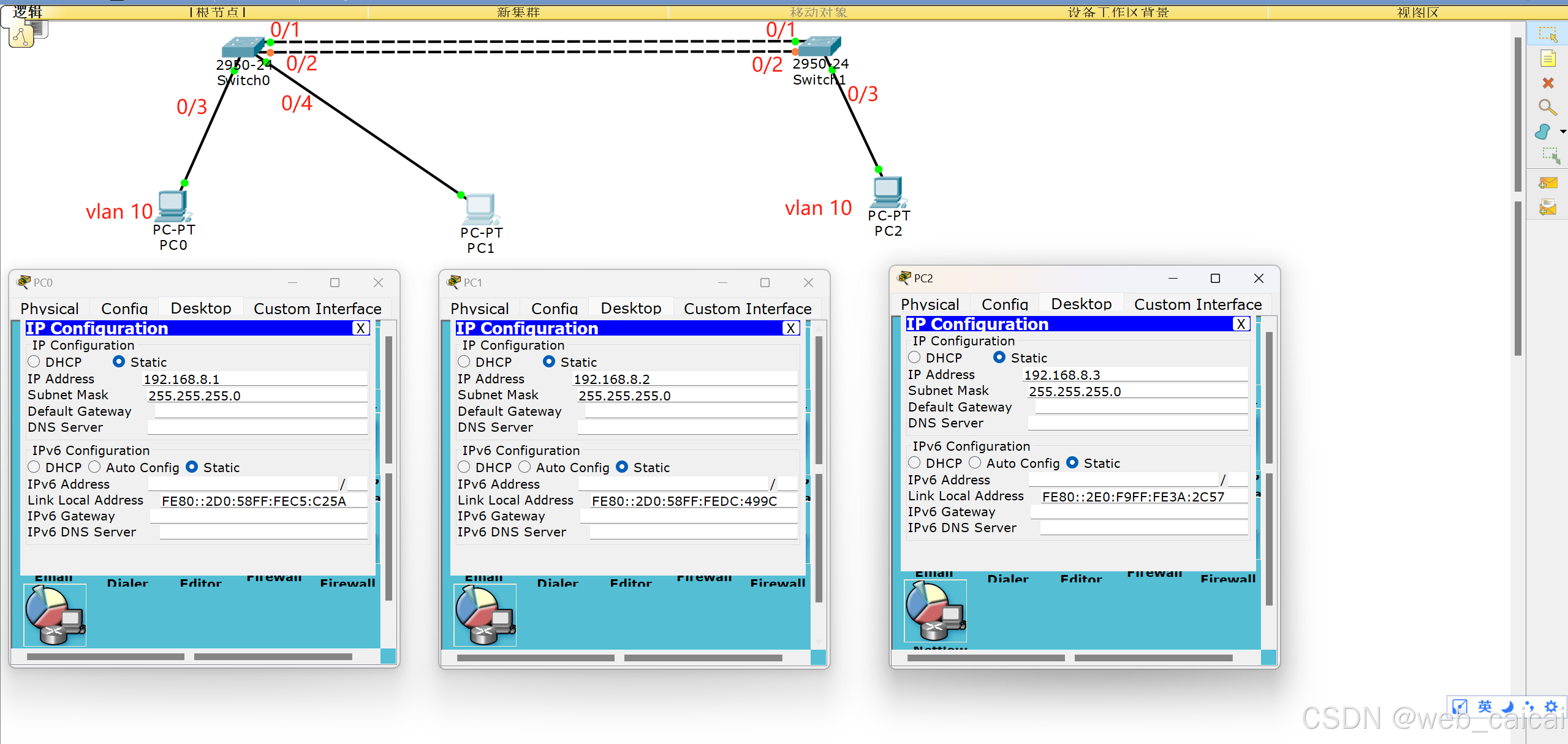

该状态下192.168.8.1和192.168.8.3是可以相互ping通的

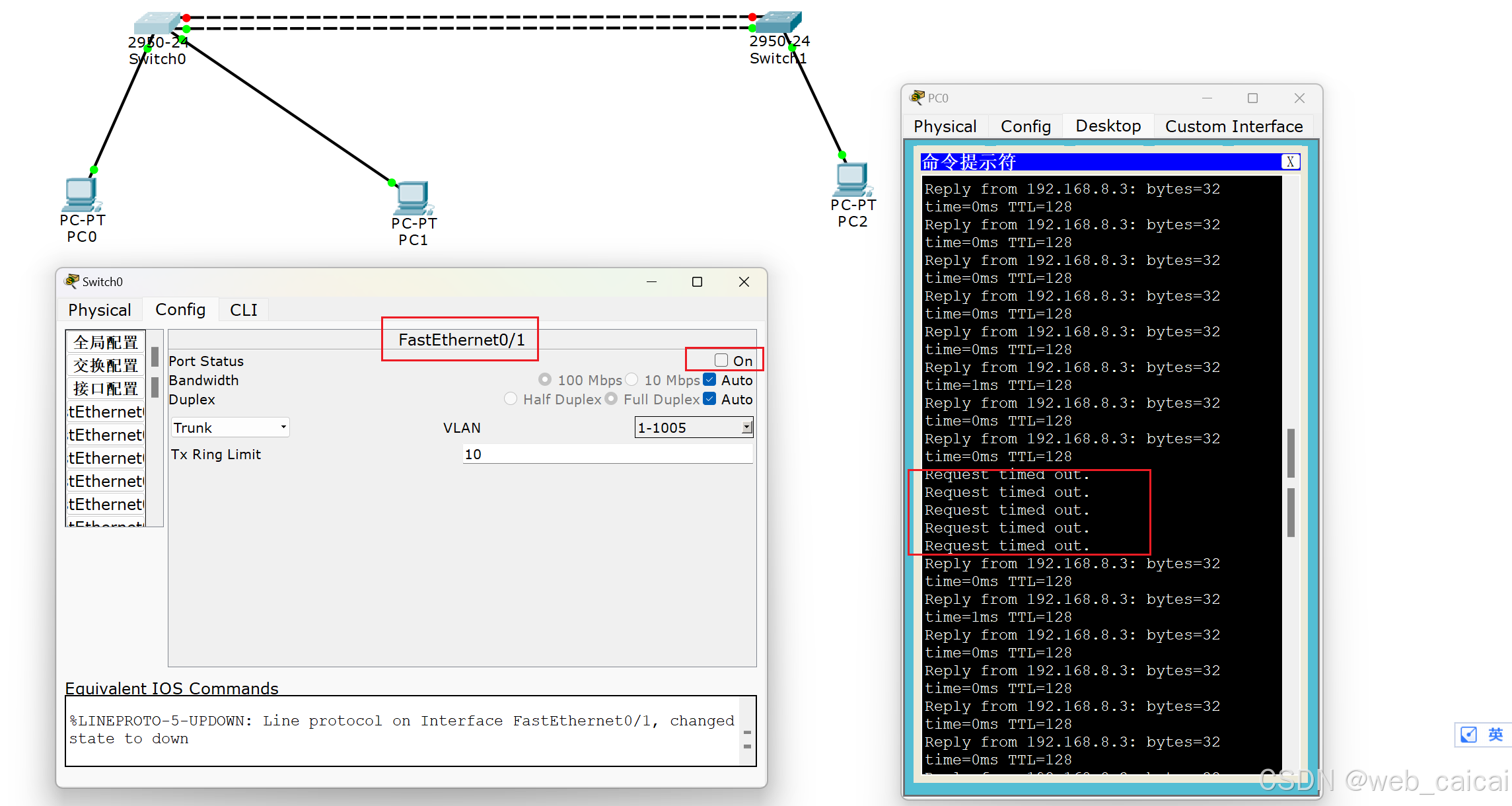

现在将0/1这条路断开

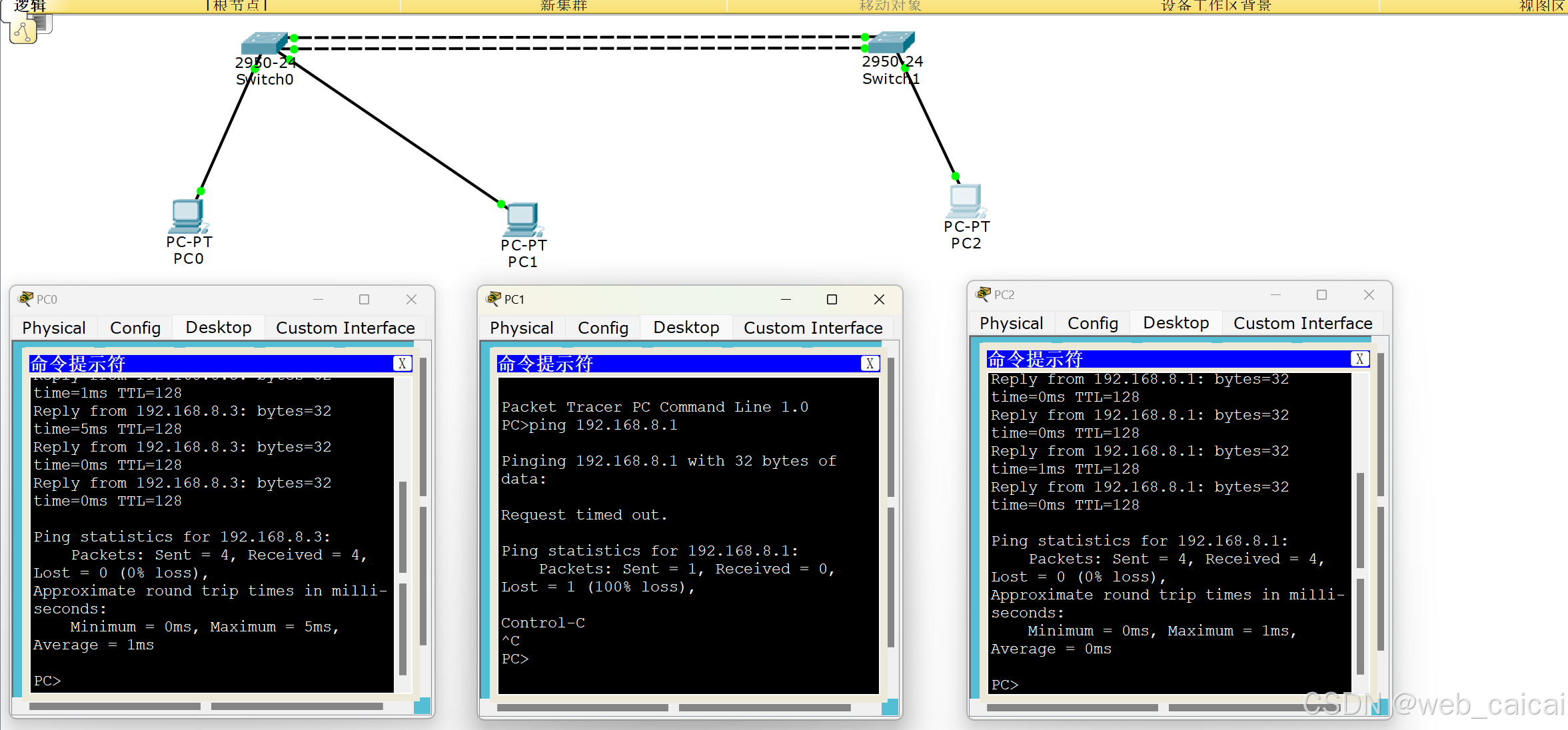

先用192.168.8.1持续ping -t 192.168.8.3

将0/1接口断开后，请求超时

但是马上0/2接口就替代0/1的工作了，马上又能ping通了

总结如下：

冗余链路中的生成树配置主要用于防止网络中的环路，确保网络的稳定性和可靠性。以下是生成树配置的主要功能：

1. 防止环路

在具有冗余链路的网络中，如果没有生成树协议，可能会出现广播风暴、重复帧和MAC地址表不稳定等问题。生成树协议通过阻塞某些冗余链路，构建一棵无环的逻辑树状拓扑结构，确保网络中数据的正常传输。

2. 提供冗余备份

生成树协议虽然会阻塞一些端口，但在网络出现故障时，它可以自动重新配置，激活被阻塞的端口，提供冗余备份路径。这确保了网络的可靠性和可用性，即使某个链路或设备出现故障，网络仍然可以正常运行。

3. 负载均衡

生成树协议可以根据不同的VLAN需求进行灵活的配置，实现负载均衡。例如，多生成树协议（MSTP）允许将多个VLAN映射到一个生成树实例中，从而减少生成树的数量，提高网络的可扩展性和管理性。

4. 快速收敛

生成树协议可以在网络拓扑发生变化时快速重新计算生成树，确保网络的连通性。例如，快速生成树协议（RSTP）在STP的基础上进行了改进，收敛速度更快，可以在几秒钟内完成生成树的重新计算。

5. 优化网络性能

通过合理配置生成树的参数，如桥优先级、端口优先级、路径开销等，可以优化网络性能，确保生成树的稳定性和可靠性。

综上所述，冗余链路中的生成树配置对于网络的稳定性、可靠性和性能优化至关重要。它不仅可以防止网络环路，还可以提供冗余备份，确保网络在出现故障时能够快速恢复。
