前言

小登开始记录电赛备赛过程了。

一、常见电源类型题

主要是直流交流间的相互转换

DC—DC   AC—AC  DC—AC  AC—DC

二、DC—DC型

1.Buck（降压电路）

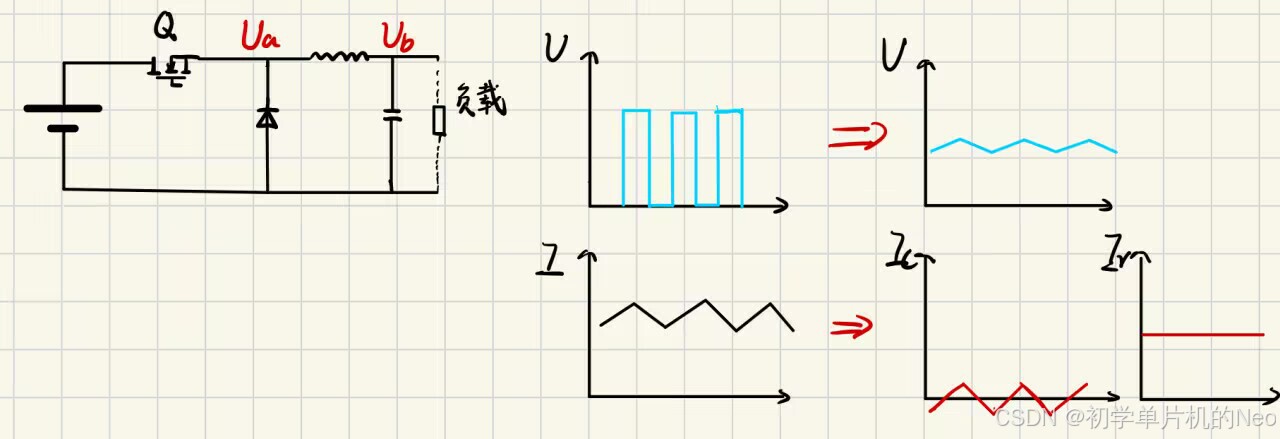

首先mos管的开关使Ua产生周期性的方波，在Ub处产生低压稳定输出；电流也被二极管分解

异步整流电路

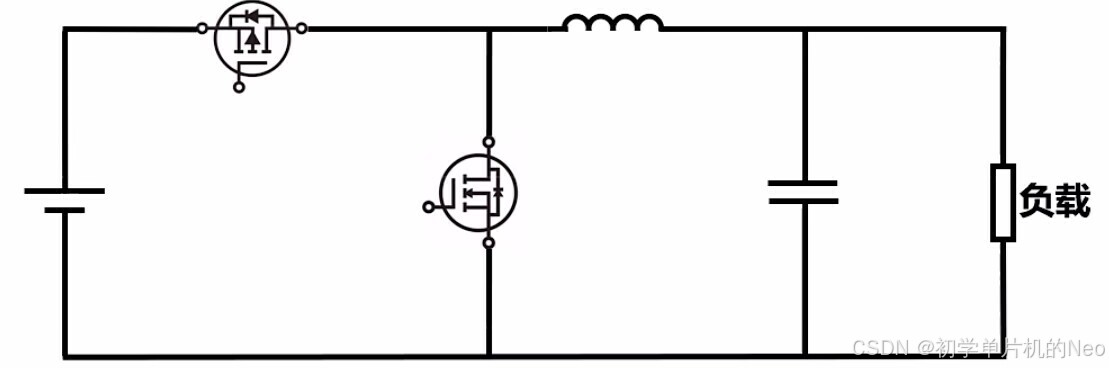

同步整流电路

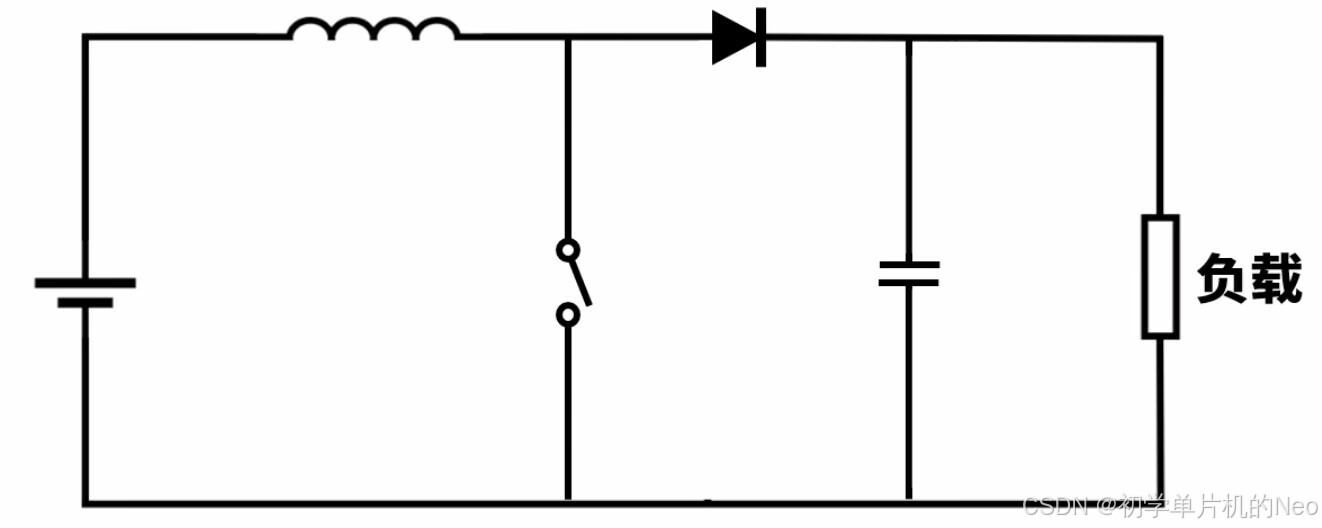

2.Boost(升压电路)

主要器件：电感，电感上的电流不能突变

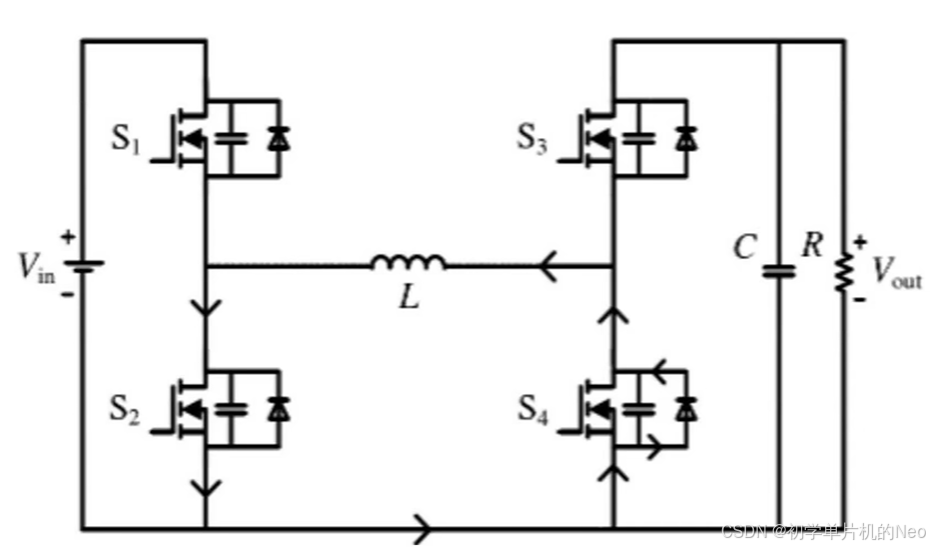

3.Buck—Boost(电路)

 就是将上述的两个电路的二极管换成mos管，然后拓扑。

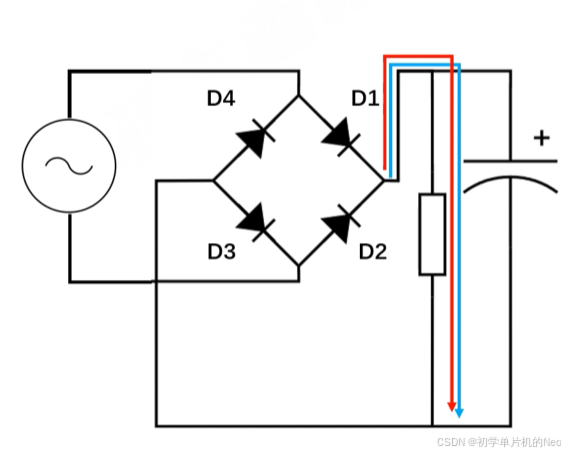

 4.全桥电路

 三、电路拓扑的资源

1.TI的教程（搜索Topologies【拓扑】）

POWERSTAGE-DESIGNER 设计工具 | 德州仪器 TI.com.cn

 2.TI官网搜索Topologies【拓扑】

---

总结

简单了解了Buck—Boost拓扑电路，分享了TI官网的资源获取方式
