三相变压器原理

一. 三相变压器的磁路

        1. 三相组式

        2. 三相心式

二. 绕组连接方式对电势波形的影响

        1. 绕组连接方式

        规定:一次侧连接用大写字母,二次侧用小写字母

        三角连接:又称D连接

        星形连接:又称Y连接

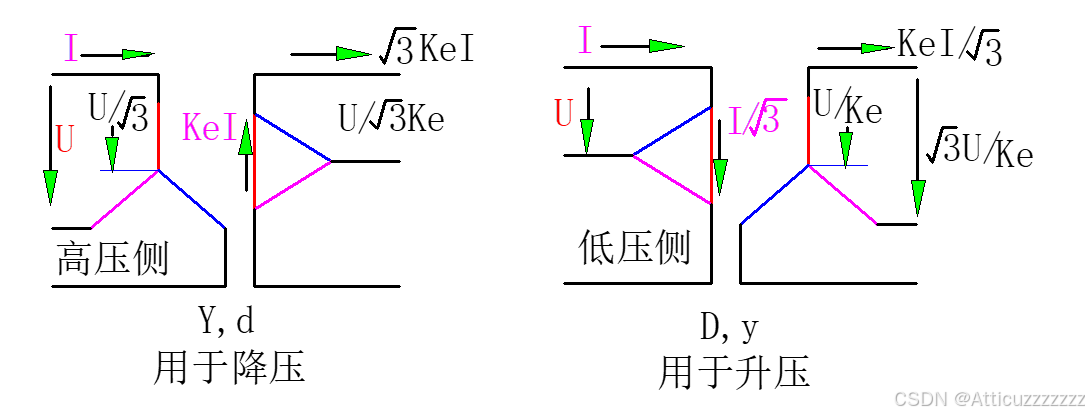

        Y-d连接:用于降压                D-y连接:用于升压

        2. 三相电源回顾:

        1. 线电压:相与相之间的电压

        2. 相电压:每相与中性点之间的电压。

        D连接中,\dot{U_L} = \dot{U_P}

        Y连接中,\dot{U_{AB}} = \sqrt{3}\dot{U_A}\angle 30^{\circ}

        3. 三相变压器方向的寻找方法

        原则:对于变压器原边和副边,变压前后相位不变,这就需要先根据绕组连接方式得出原边和副边两端是线电压还是相电压,由此画出相量图即可。

        注意:D和Y连接线电压和相电压的对应关系不一样!!
