变压器原理(自学笔记)

        一名大三电机狗的自学笔记。。。

        这里先做单相变压器的吧,三相的单独做一个笔记!(电路理论三相电源的时候没学好,所以觉得有点难)

        如果有误的话欢迎大家私信我!!

一. 含磁耦合的电路

        1. 毕奥-萨法尔定律:电流的磁效应->通电线圈产生磁场(ψ)

                B = \mu _{0}nI                        {\phi = B\cdot S}                {\psi = N\cdot \phi}

        2. 楞次定律:磁生电

                u = -\frac{d\psi}{dt}

        现在从电流到磁场已经打通路径了,那么变压器怎么变换电压呢?

        3. 含磁耦合的电路



        当输入电流i1变化时,响应的Φ也会变化,则第二个线圈会由交变的磁场产生感应电动势。

        u_{11} = -\frac{d\psi_{11}}{dt}, u_{21} = -\frac{d\psi_{21}}{dt}

        还有一些可以了解的知识,但是由于是电机拖动里面的复习就不详细写上去了,下面简介一些。。。

        3.1 同名端:电流分别从不同线圈流入,形成的磁场相互加强的两个端子为同名端

        3.2 自感与互感:自感指自身交变电流产生的反抗自身电流变化的感应电动势;同时,这个变化的电流使附近的线圈产生感应电动势的现象叫互感(只要在这个磁场里面就可以)

二. 理想变压器原理

   1. 理想变压器建模的基本假设:

        1.1 全耦合,无漏磁        k = \frac{M}{\sqrt{L_{1}L_{2}}} = 1

        1.2 忽略一二次侧线圈电阻

        1.3 忽略铁芯损耗与磁阻

        1.4 U1为正弦电压

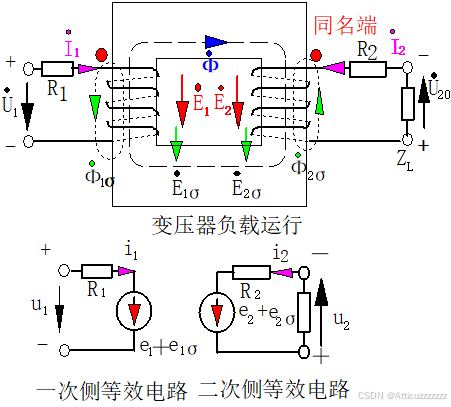

   2. 图示分析:

        注意:U的指向是压降,而E的指向是指向高电压处。

        分析一种情况:I1正向增大,那么实际方向来讲,E1和E2都是上正下负(与规定正向相反),所以两回路感应电动势的公式为:

                e_{1} = N_{1}\frac{d\phi}{dt}                e_{2} = N_{2}\frac{d\phi}{dt}

        由于建模假设没有导线电阻,因此u_{1} = -e_{1}, u_{2} = e_{2}

        K_{e} = \frac{N_{1}}{N_{2}} = \frac{E_{1}}{E_{2}} = -\frac{u_{1}}{u_{2}} = \frac{U_{1}}{U_{2}} ,其中小写字母为瞬时值,大写为有效值

        功率传递:U_1I_1= U_2I_2

        所以推导出来的变压器结论:K_e = \frac{I_2}{I_1}, \hat{Z_L} = K_e^{2}Z_L\hat{Z_L}是二次侧阻抗等效到一次侧的阻抗)正比变压,反比变流,平方变阻抗。

三. 变压器运行分析

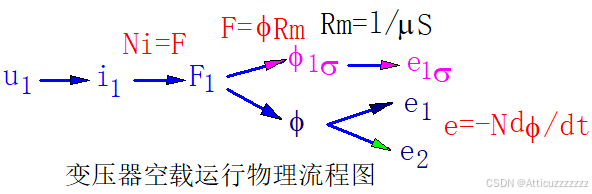

   1. 空载运行分析和一次侧等值电路

        1.1 磁势、磁通和磁阻

        F = \phi\cdot R_m                R_m = \frac{L}{\mu S },其中L为磁路长度,A为磁路横截面积

同时F = NI,即等于线圈电流×线圈匝数;

        F = HL,即等于磁场强度×磁路长度

        1.2 电动势

        正弦电压U1产生磁通近似为正弦波:\phi = \Phi_m sin(\omega t)

\therefore e_1 = -N_1 \Phi_m \omega sin(\omega t + \frac{\pi}{2}), e_2 = -N_2 \Phi_m \omega sin(\omega t + \frac{\pi}{2})

        感生电动势有效值:E = \frac{1}{\sqrt{2}} 2 \pi f\Phi_mN \approx 4.44 fN\Phi_m

        一次侧分析:\left\{\begin{matrix} u_2 = e_2 \\ u_1= -e_1- e_{1\sigma} + i_0R_1 \approx -e_1 \end{matrix}\right.,R1为一次侧绕组电阻

        \therefore \frac{U_1}{U_2} \approx K_e

        1.3 非正弦励磁电流的正弦等效处理

        由于铁磁材料的磁化曲线具有磁滞特性(非线性),因此要产生正弦交变磁通,励磁电流必然是非线性的。而非线性电流不能用一个符号代入计算,因此要做正弦等效处理。

        引入正弦等效电流\dot{I_0}代替i0。等效原则:等效前后有效值、频率、相位相同,有功功率不变。

        电流:\dot{I_0} = \dot{I_{0active}} + \dot{I_{0reactive}},第一项包括有功电流、铁耗、铜耗;第二项包括无功电流、励磁分量,\dot{I_{0active}} >> \dot{I_{0reactive}}

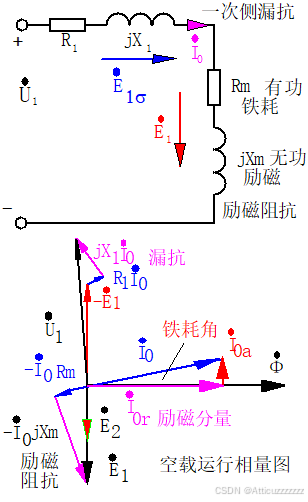

        1.4 一次侧绕组等值电路与相量图

        \dot{U_1} = -\dot{E_1} + \dot{I_0}(R_1 + jX_1) \\ \dot{E_1} = -\dot{I_0}(R_c + jX_m) \\ \dot{U_1} = \dot{I_0}(Z_m+Z_1)

   2.负载运行与T型等值电路

        2.1负载运行分析

在知道变压器空载运行状况后,我们就需要对其带载运行进行分析,并最终建立数学模型。

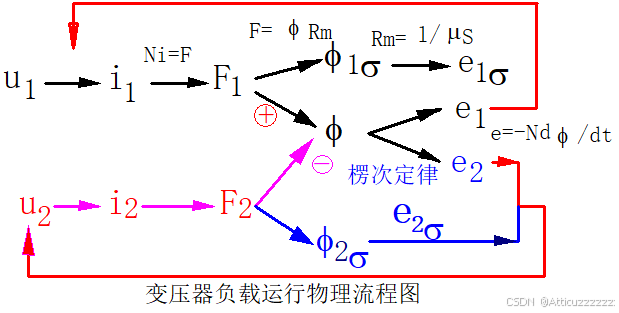

        带载运行时,二次侧E2产生电流I2,I2->Φ2,其方向削减主磁通Φ0;

        一次侧U_1 = -E_1 +I_1 Z_1,  Φ0↓->E1↓,又U1不变,所以I1↑->Φ1↑,基本抵消I2的去磁作用。

        因此,在变压器带载运行的过程中,主磁通基本保持不变

        从这个模型可以推导出磁势平衡方程与二次侧电势平衡方程:

                        \dot{U_1} = -\dot{E_1} + \dot{I_1}(R_1 + jX_{m1}) \\ \dot{E_1} = -\dot{I_0}(R_c + jX_m) \\ \dot{F_{m0}} = \dot{I_1}N_1 + \dot{I_2}N_2 = \dot{I_0}N_1 \\ \dot{U_2} = \dot{E_2} - \dot{I_2}Z_2 \\ \dot{U_2} = \dot{I_2}Z_L \\ \dot{E_1} = K_e\dot{E_2}

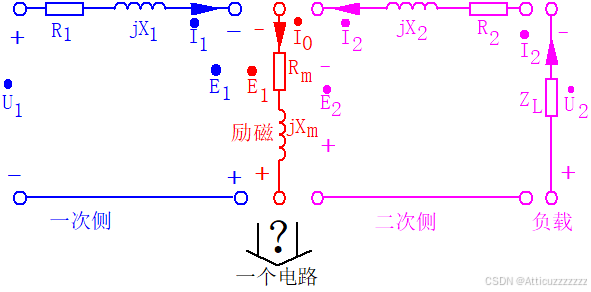

         2.2 T型等值电路

        从上述六个公式,我们希望可以用一个等值电路描述这一过程,且希望一次侧和二次侧可以相连,这样就需要满足基尔霍夫定律。而\dot{I_0} \neq \dot{I_1} + \dot{I_2} , \dot{E_1} \neq \dot{E_2}并不满足,所以需要进行电流和电压折算。(因为不满足电流电压定律,所以目前上下不能相连)



        折算的核心理解:N1 = N2

        绕组电势折算:\dot{E_2}' = K_e\dot{E_2} = \dot{E_1}

        电流折算:\dot{I_2}' = \frac{\dot{I_2}}{K_e}

        阻抗折算:保证折算后E2'对应的电流是I2

                          Z_2' + Z_L' = \frac{\dot{E_2}'}{\dot{I_2}'} \\ \therefore Z_2' = K_e^{_{^{2}}}Z_2, \space Z_L' = K_e^{_{^{2}}}Z_L

        电压折算:\dot{U_2}' = K_e \dot{U_2}

        由计算可以验证,等效前后的能量与功率传递完全等效。所以等值电路可以画成:

        至此,我们得出了变压器的T型等值电路。

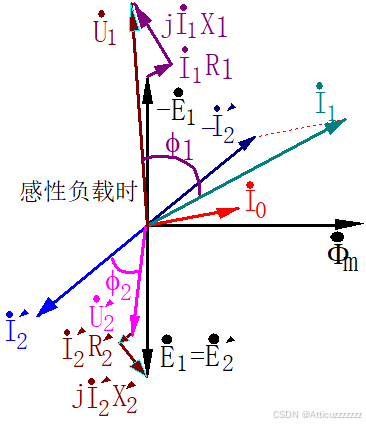

        2.3 相量图

        这里不再做具体分析了(电路理论的知识,知道微分滞后90°和阻抗中实部与虚部的比例关系就能画出来)。这里给出变压器相量图:
