一. 三相异步机的启动

1. 启动存在的问题：转子电流过大，起动转矩过小

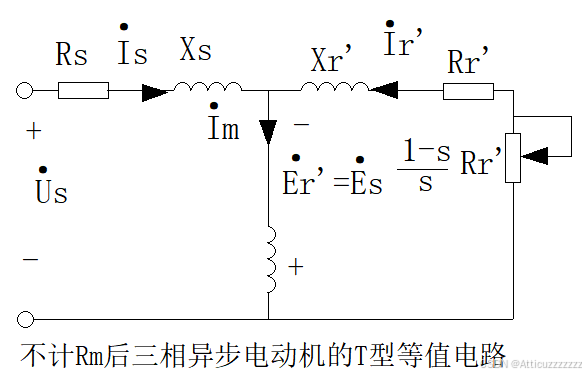

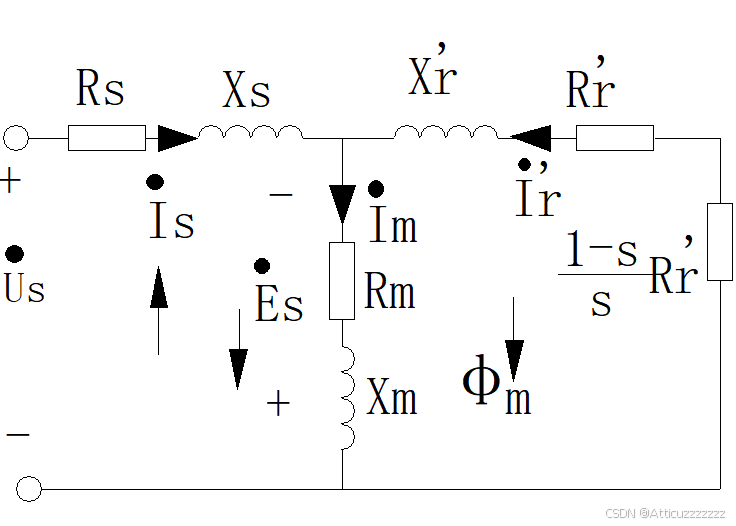

$I_r' = \frac{U_s}{\sqrt{(R_s+\frac{R_r'}{s})^2+(X_s+X_s')^2}} \\cos\theta_r = \frac{R_r'}{\sqrt{(R_r')^2+(sX_r')^2}}$ ，当n=0时，s=1。 $T_{em}=\frac{P_{em}}{\Omega_0}=\frac{3I_r'^2 \frac{R_r'}{s}}{\Omega_0}=K_T \Phi_mI_r'cos\theta_r$

2. 启动方法：

（1）串入转子电阻调速

（2）降压启动

原理：Y-▲连接切换，▲电压变为Y的 $\sqrt3$ 倍

缺点：起动转矩变为额定的1/3倍。

（3）变频变压启动

放到调速里面说。

二. 三相异步机的调速： $n=\frac{60f}{p}(1-s)$

（一）改变转差率调速

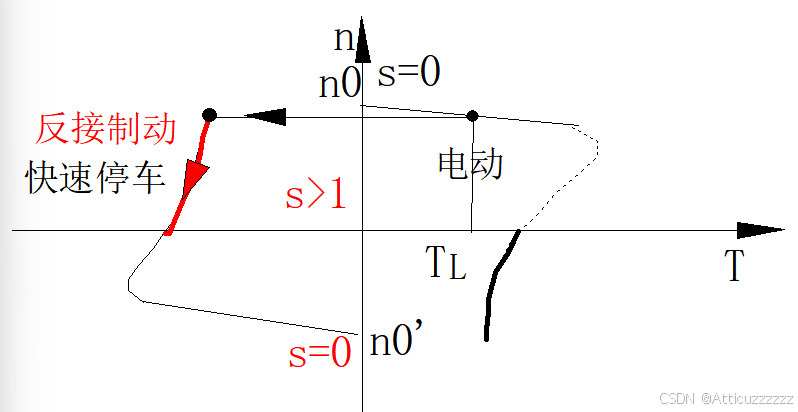

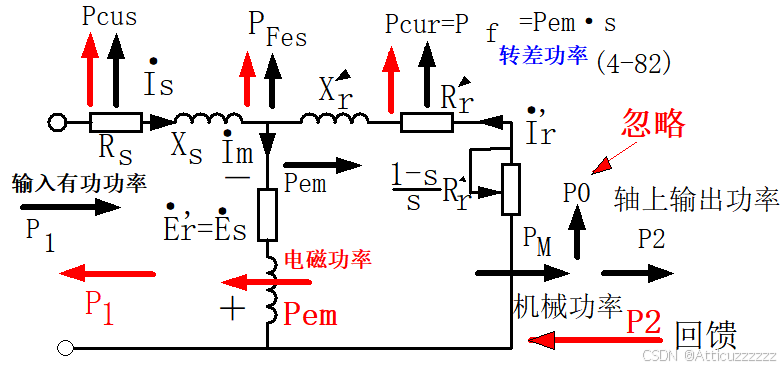

1. 消耗型

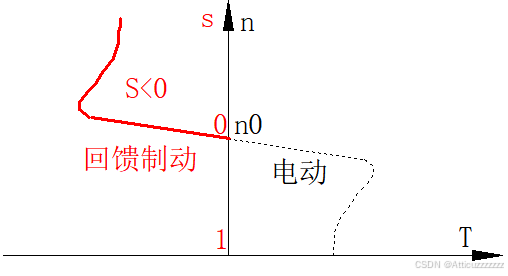

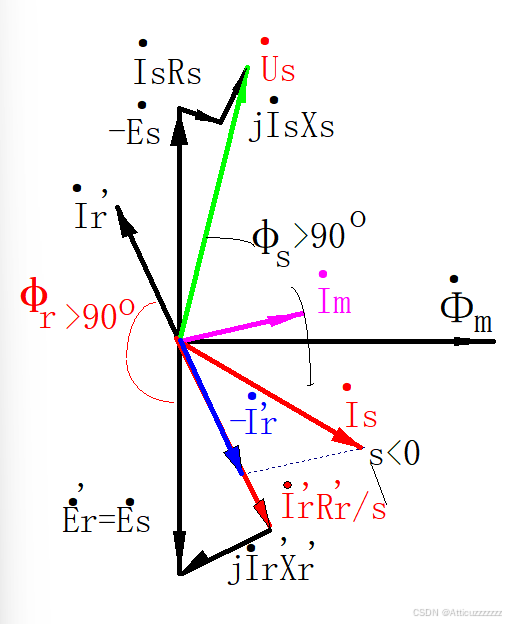

2. 回馈型

（二）改变磁极对数（略）

（三）变频调速

$U_s \approx E_s=4.44fN_s K_{Ns}\Phi_m$ ,

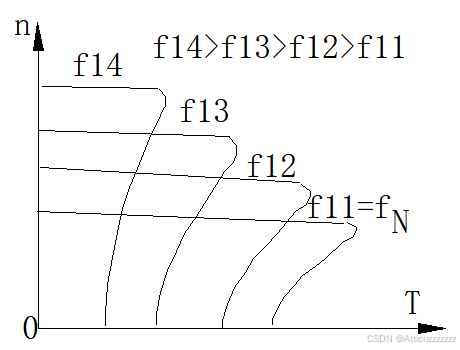

1. f>fn Us有耐压限制不能过大，因此必须减少磁通；

方法：弱磁升速

$S_{cr}=\pm \frac{R_r'}{\sqrt{R_s^2+(X_s+X_r')^2}}$ ，高频时Rs可以忽略，此时scr反比于f。

$T_{max}=\frac{3p}{4\pi}(\frac{U_s}{f})^2 \frac{f}{R_s+\sqrt{R_s^2+(X_s+X_r')^2}}\approx \frac{3p}{4\pi}(\frac{U_s}{f})^2 \frac{1}{2\pi (L_s+L_r')}\propto \frac{1}{f^2}$

所以（1）基频以上调速最大转矩与频频了的平方成反比；

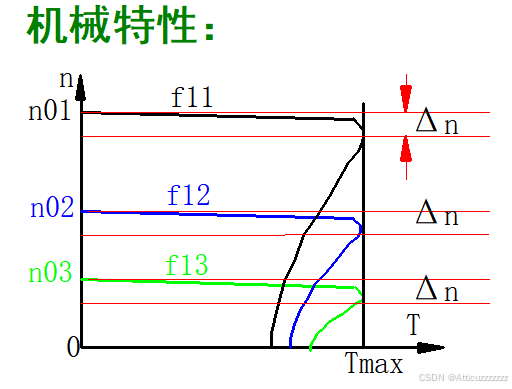

$\Delta n=n_0S_{cr}=\frac{60}{p}\frac{R_r'}{2\pi (L_s+L_r')}=C$

所以（2）基频以上调速时最大转矩对应的转速降落近似为常数。

（3）基频以上变频调速近似为恒功率调速。

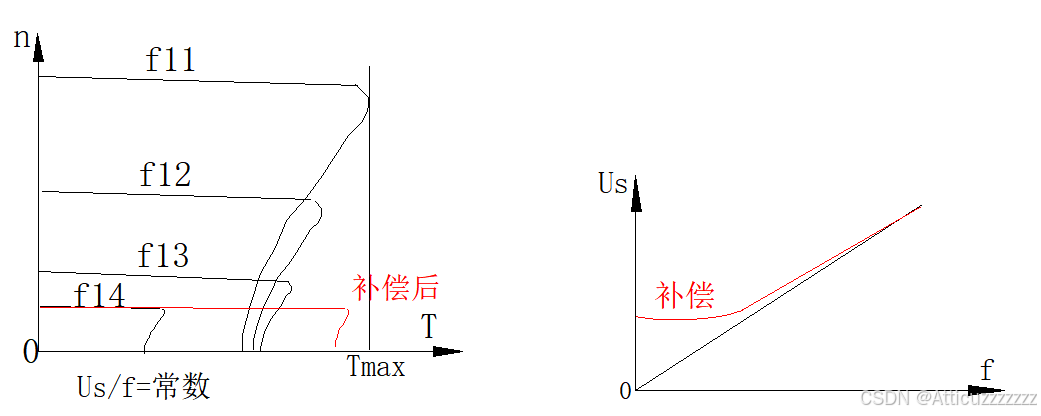

2. f<fn 如果Us不变，磁通增大，铁心过饱和，励磁电流过大，电机发热严重。降频必须降压。

方法一：在额定转速下保持Es/f为常数的变频调速

$T_{em}=\frac{P_{em}}{\Omega_0}=\frac{3I_r'^2 \frac{R_r'}{s}}{\frac{2\pi}{60}n_{_0}},n_{_0}=\frac{60f}{p},I+r'=\frac{E_r'}{\sqrt{(\frac{R_r'}{s})^2+X_r'^2}} \\ \therefore T_{em} = \frac{3pf}{2\pi}(\frac{E_s}{f})^2\frac{1}{\frac{R_r'}{s}+\frac{sX_r'^2}{R_r'}}$ ，频率减小（此时减速，s增大），电磁转矩减小
