硬币检测

创建CogToolBlock工具

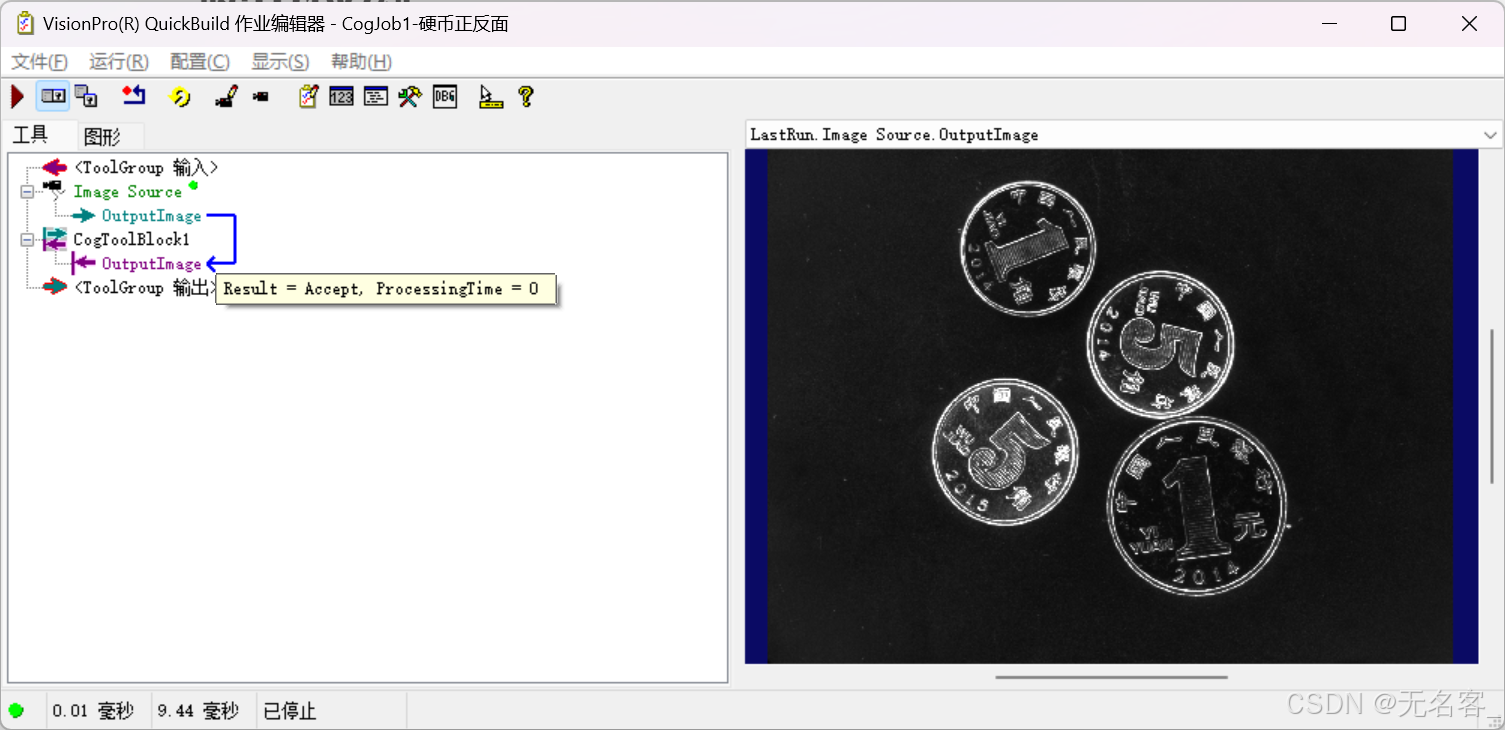

将图像源引入CogToolBlock工具
在这里插入图片描述

创建CogPMAlignTool模版匹配工具

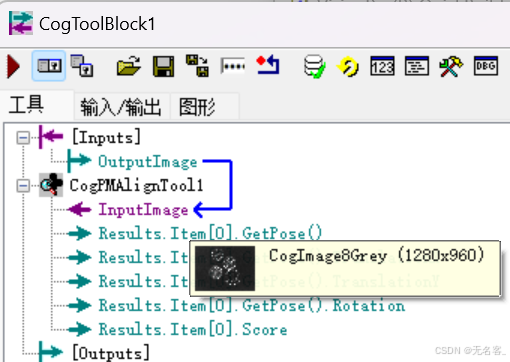

引入图像源

在这里插入图片描述

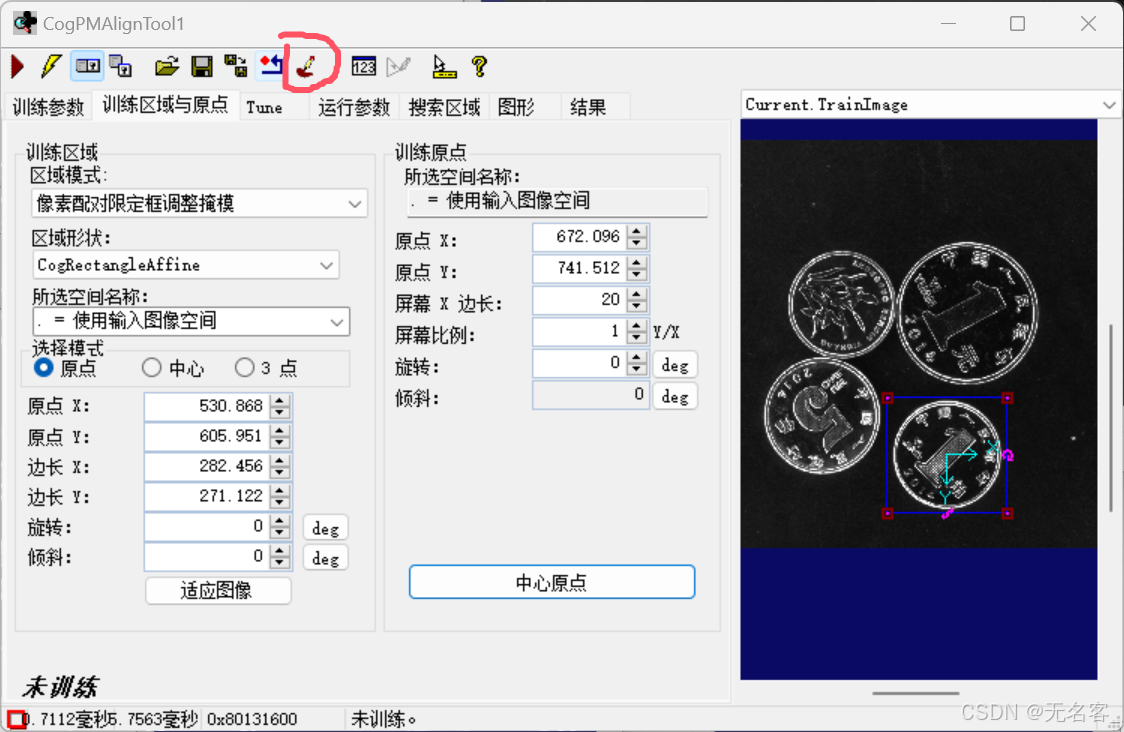

训练模版(1角)

先试用掩膜工具将硬币内的纹路遮住
在这里插入图片描述

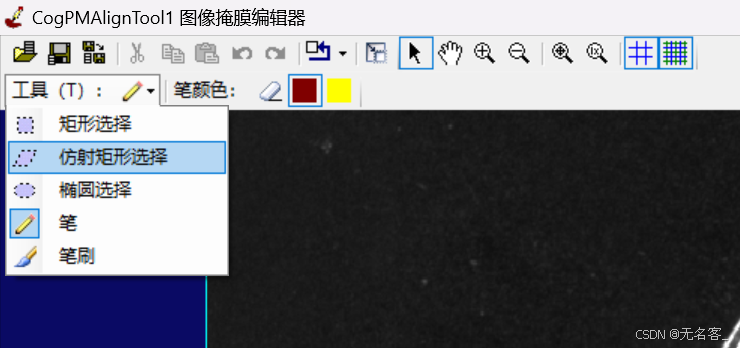

选择矩形选择

在这里插入图片描述

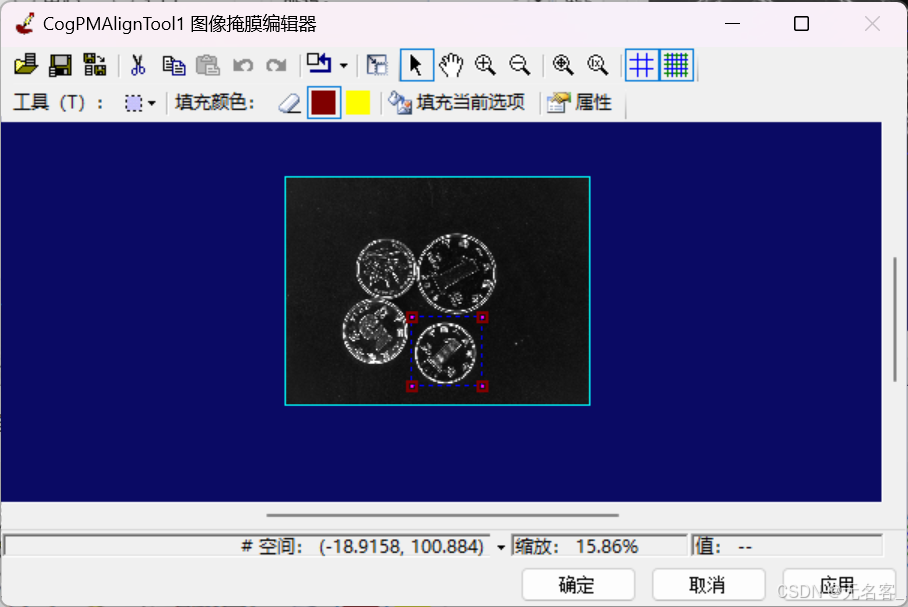

将一角硬币覆盖选择填充当前选项

在这里插入图片描述

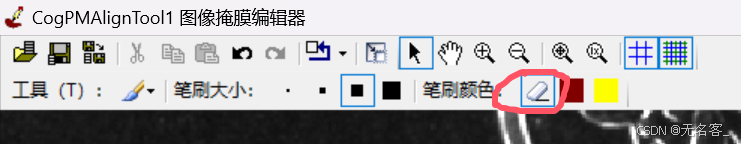

填充完,选择画笔工具,选择橡皮擦

在这里插入图片描述

在这里插入图片描述

擦出轮廓

在这里插入图片描述

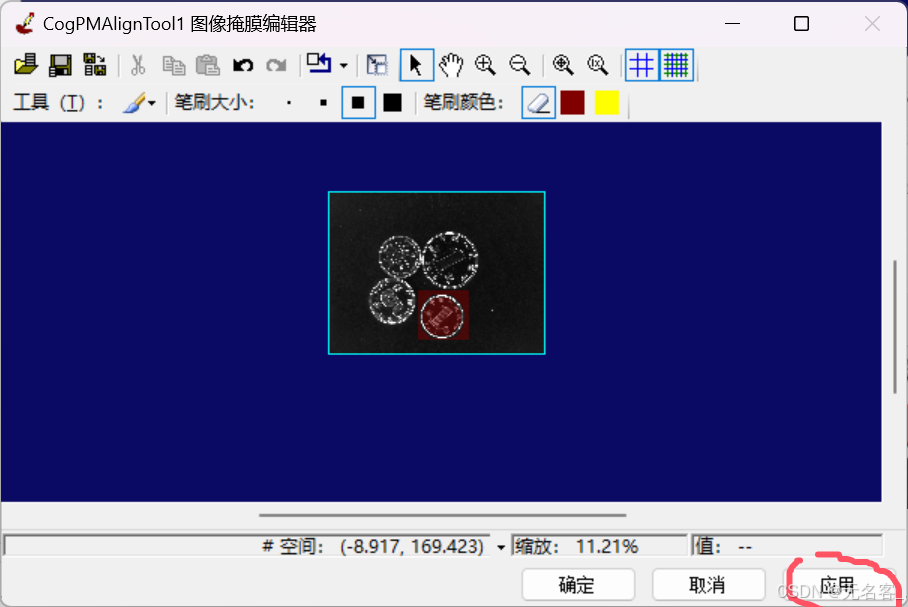

应用

在这里插入图片描述

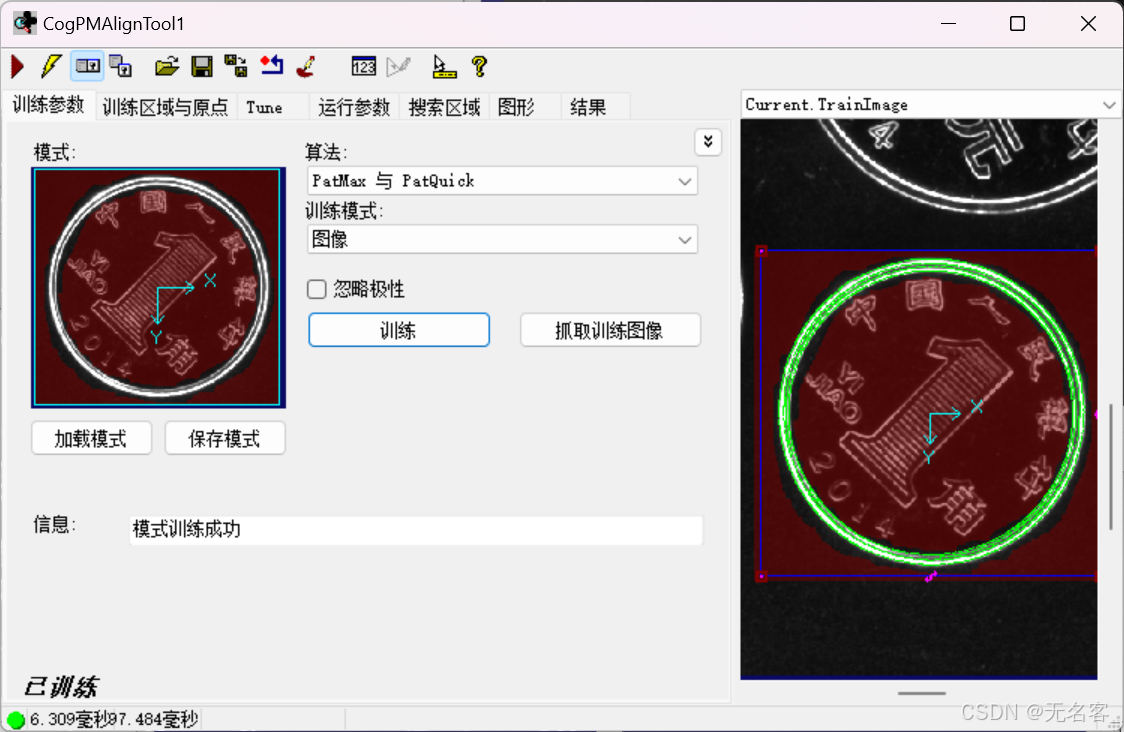

训练模型

在这里插入图片描述

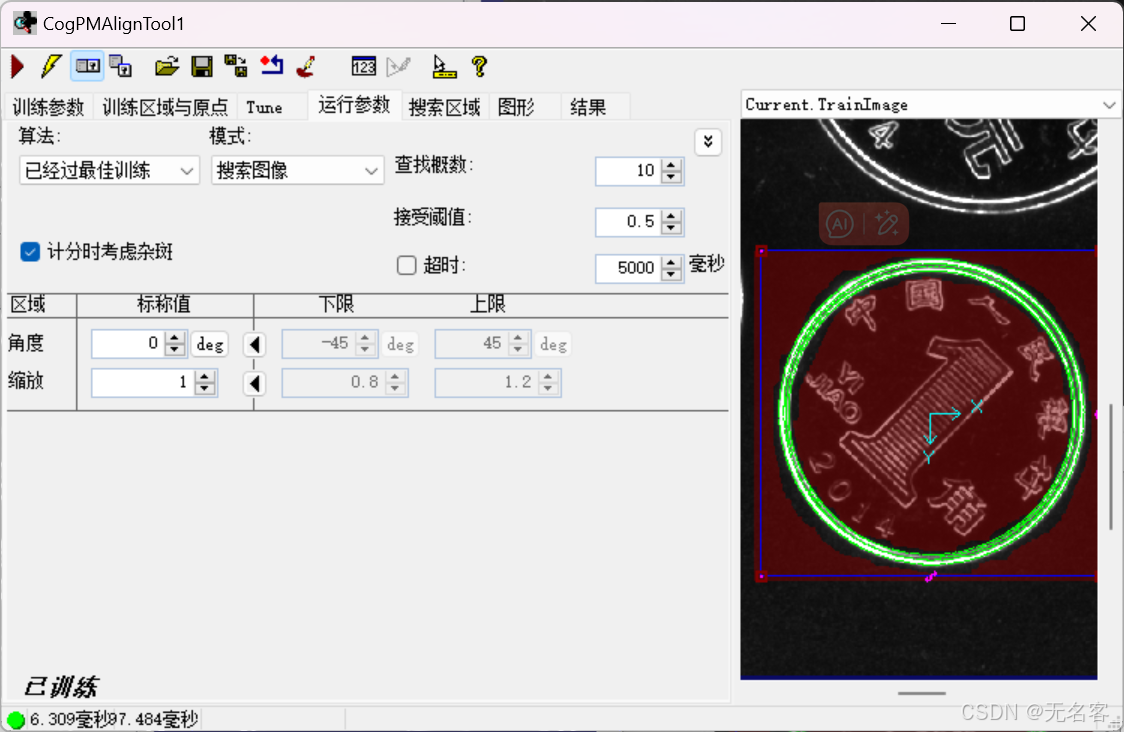

查找概数可以改多些

在这里插入图片描述

复制粘贴两个模版匹配工具

第复制的一个工具

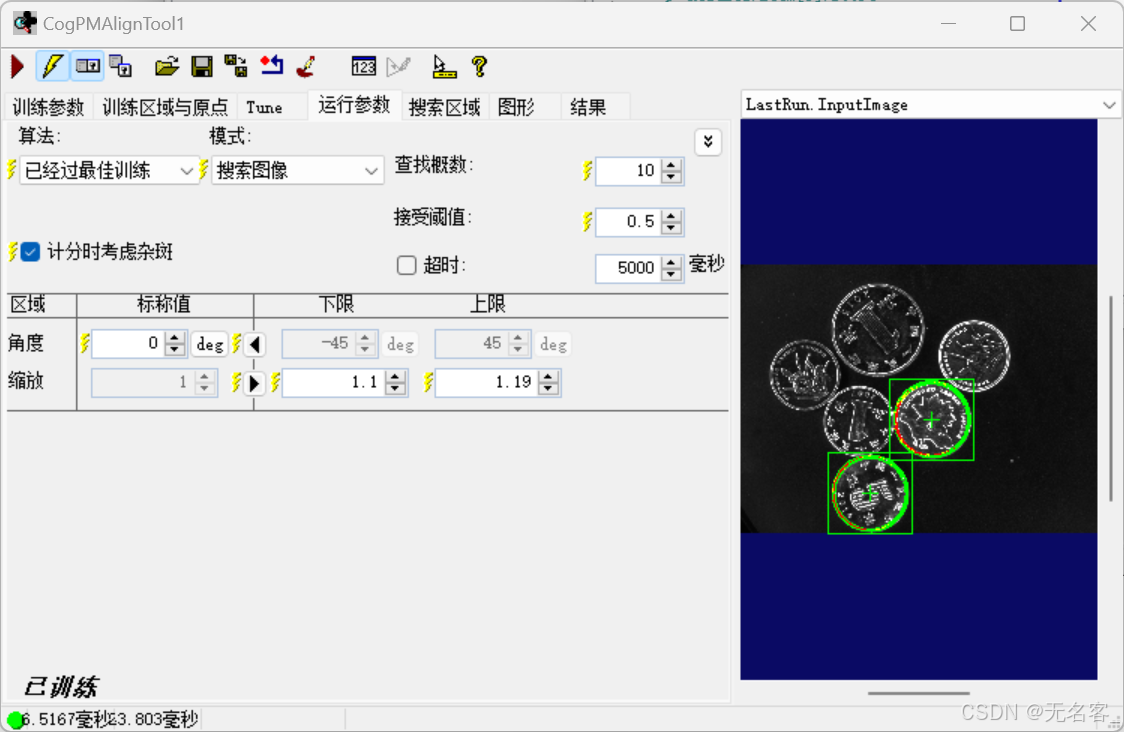

修改缩放可以识别出5角,参考下图

在这里插入图片描述

第复制的二个工具

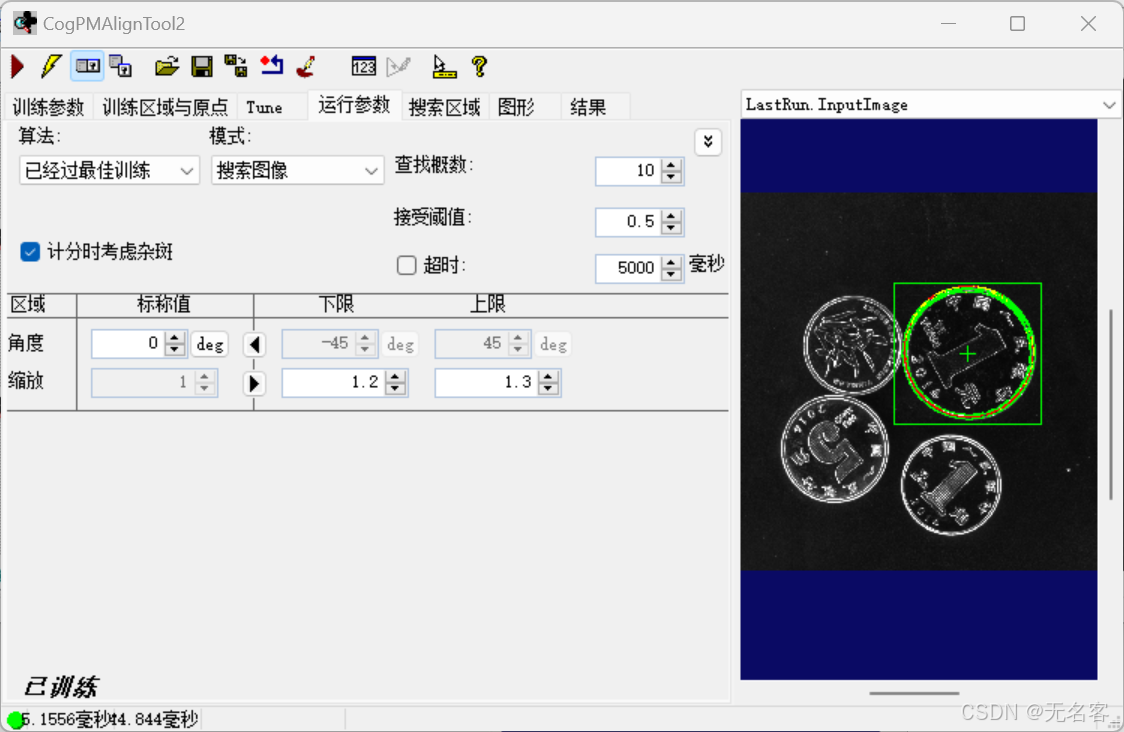

修改缩放可以识别出1元,参考下图
在这里插入图片描述

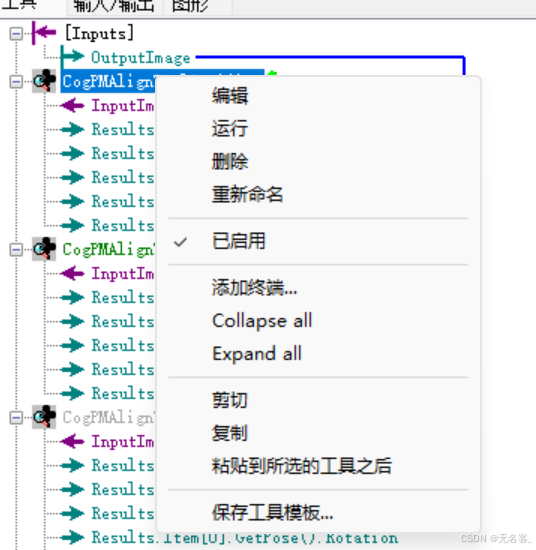

为每个模版匹配工具添加终端

在这里插入图片描述

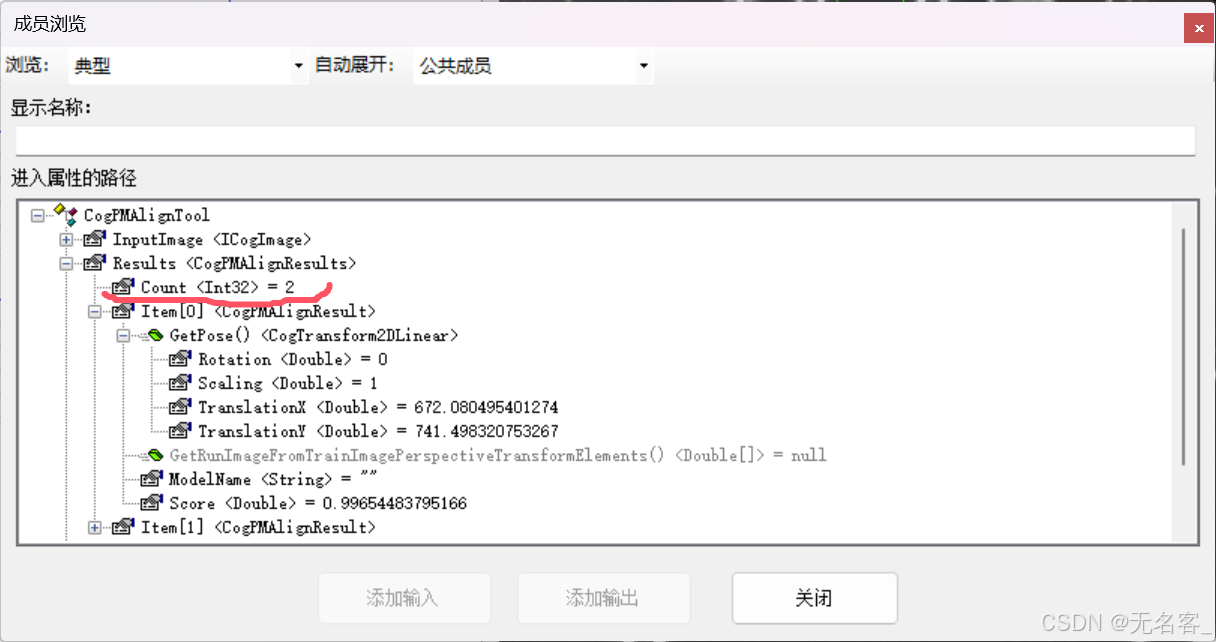

添加输出,其余工具重复此操作

在这里插入图片描述

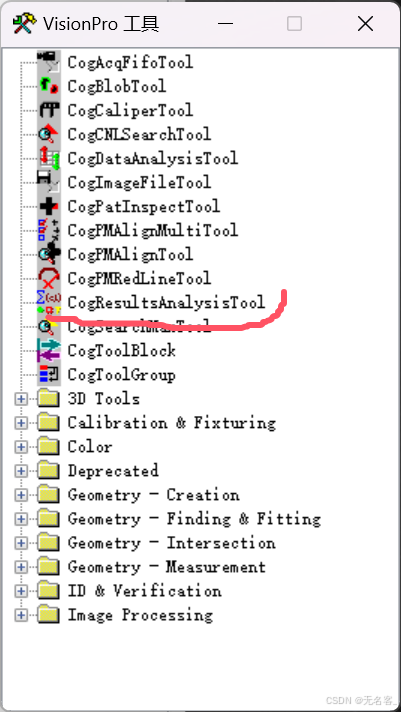

添加结果分析工具(计算总和)

将每个CogPMAlignTool工具的Result.Count拖入该工具

在这里插入图片描述

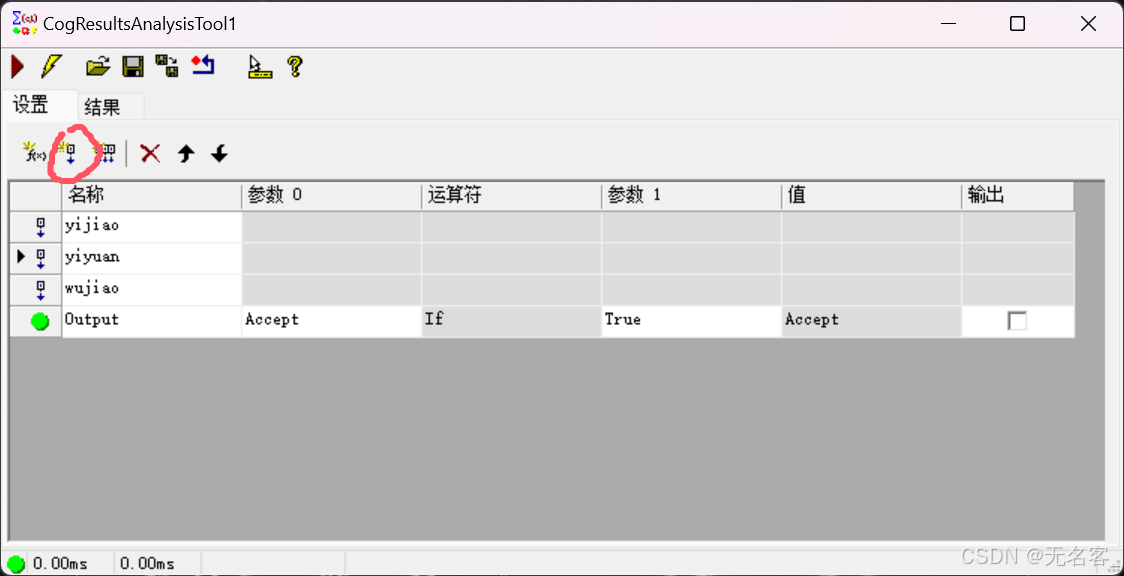

打开工具添加3个变量,可以命名

在这里插入图片描述

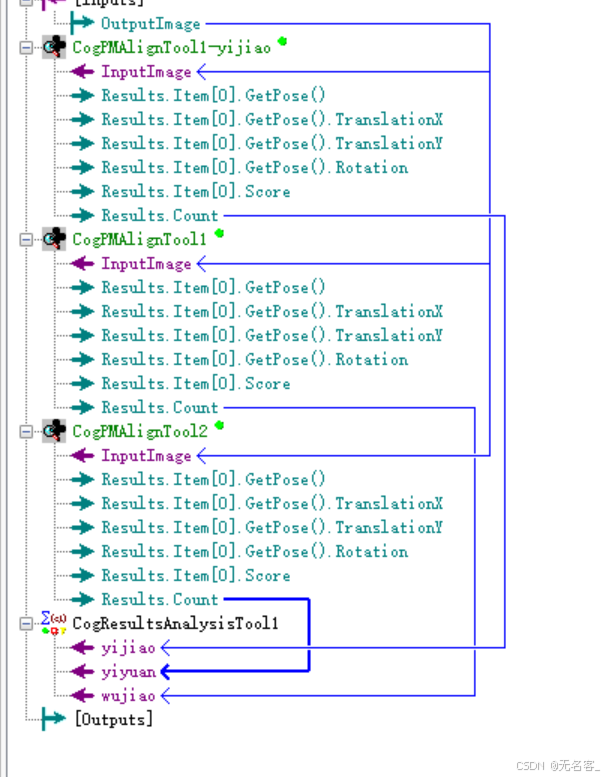

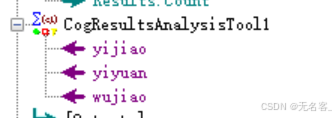

工具会出现3个可输入终端,将各类型的硬币个数分别拖入
在这里插入图片描述

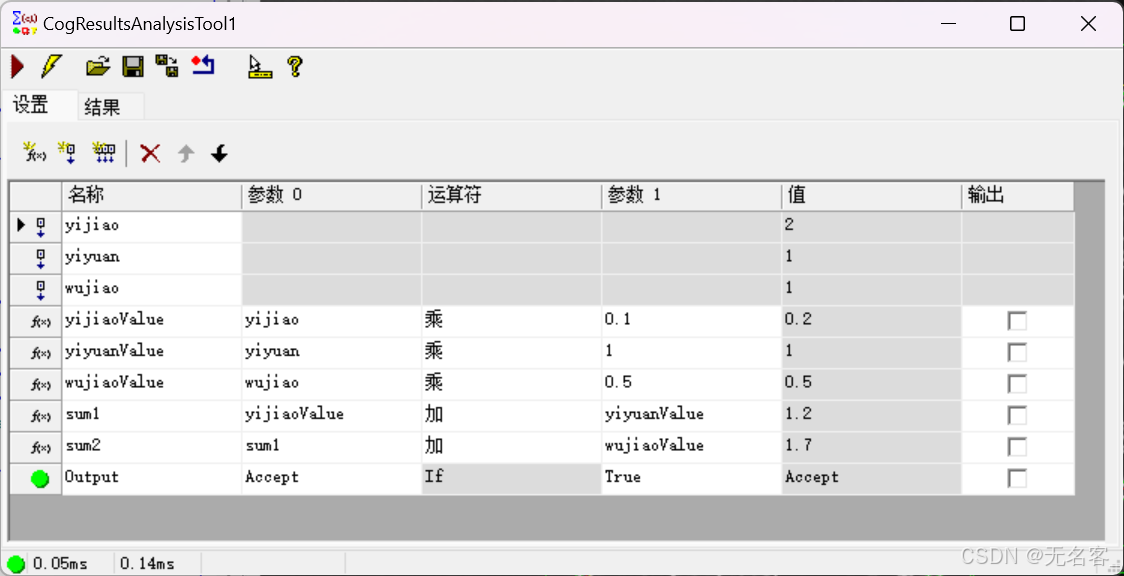

依图做法并将总和输出
在这里插入图片描述

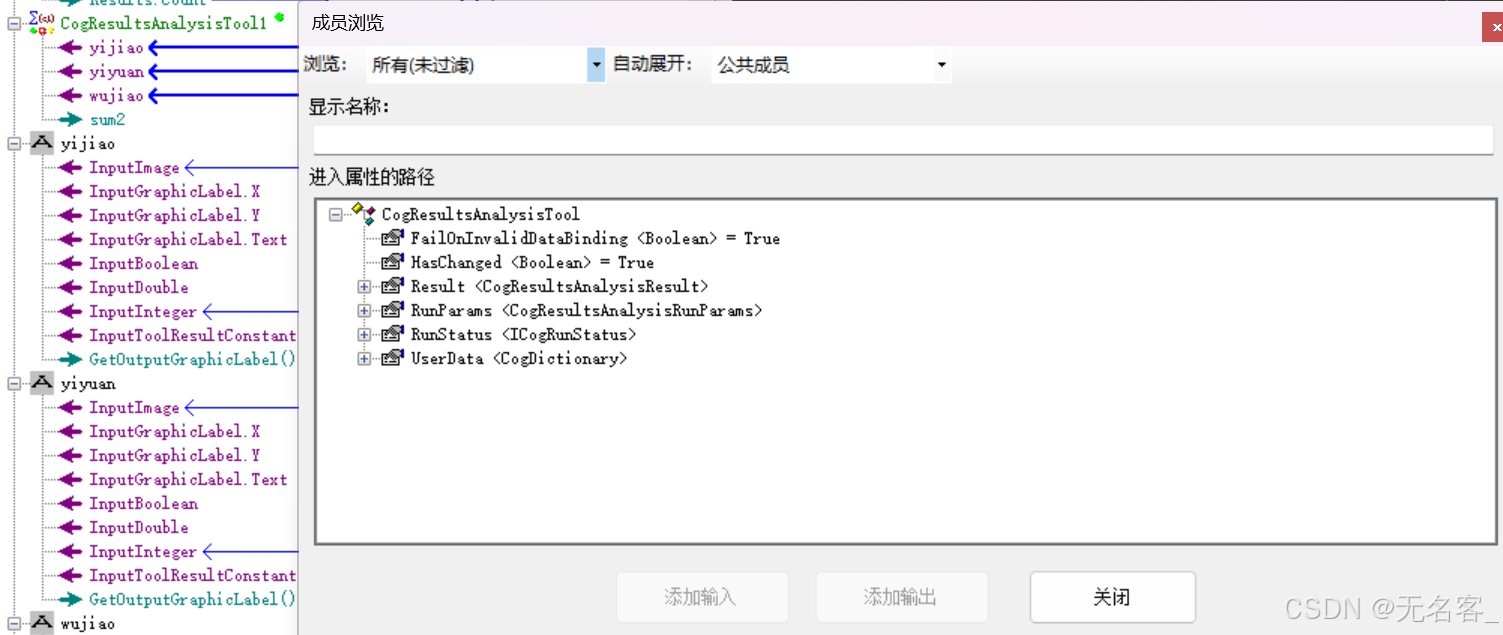

为CogResultsAnalysisTool1添加终端,浏览选择所有(未过滤)
在这里插入图片描述

添加输出

在这里插入图片描述

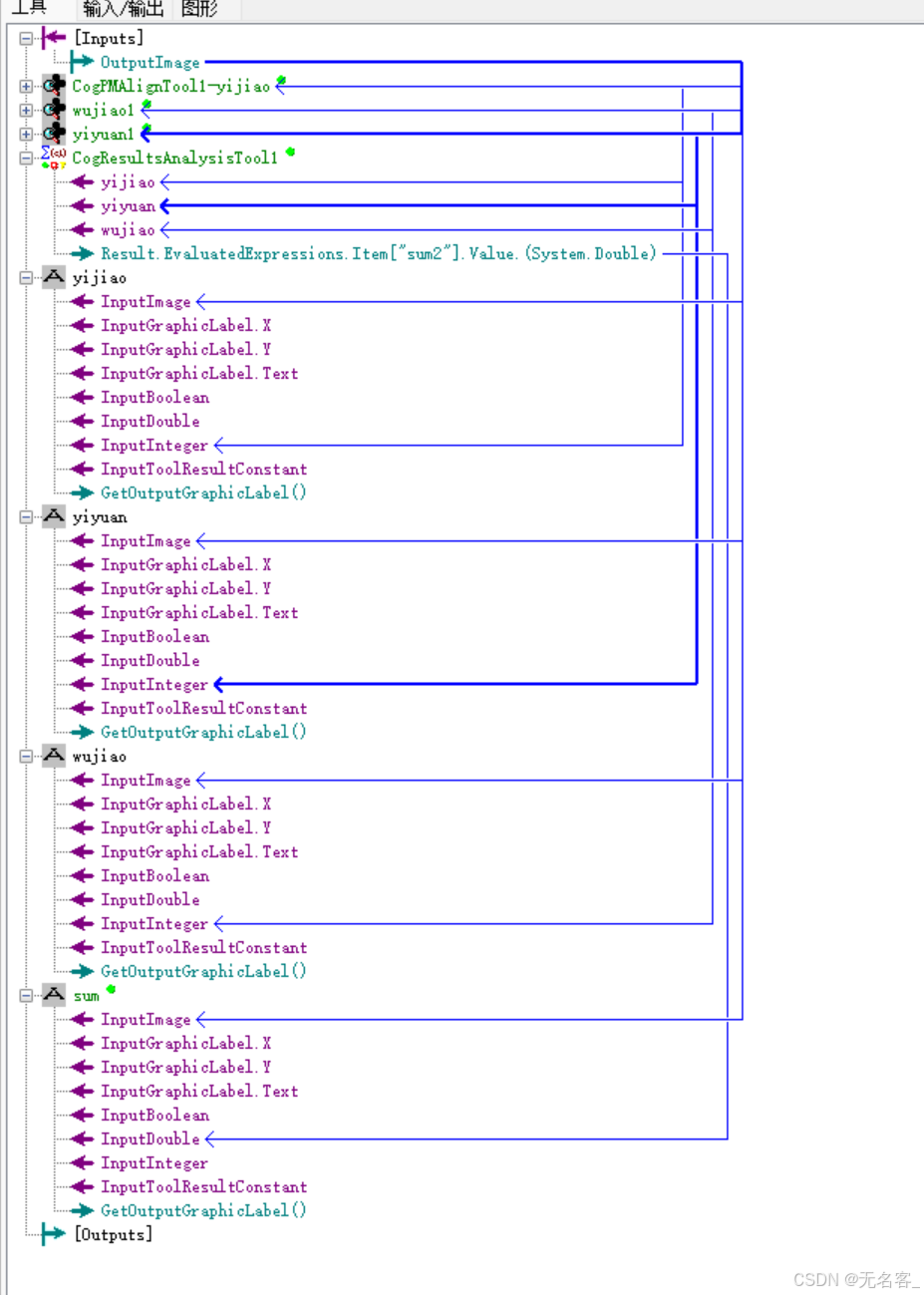

创建四个标签

将每个模版匹配的统计个数引入对应标签的InputInteger

注意:总和是Double类型

在这里插入图片描述

所有硬币数量标签参数,位子根据喜好调整

在这里插入图片描述

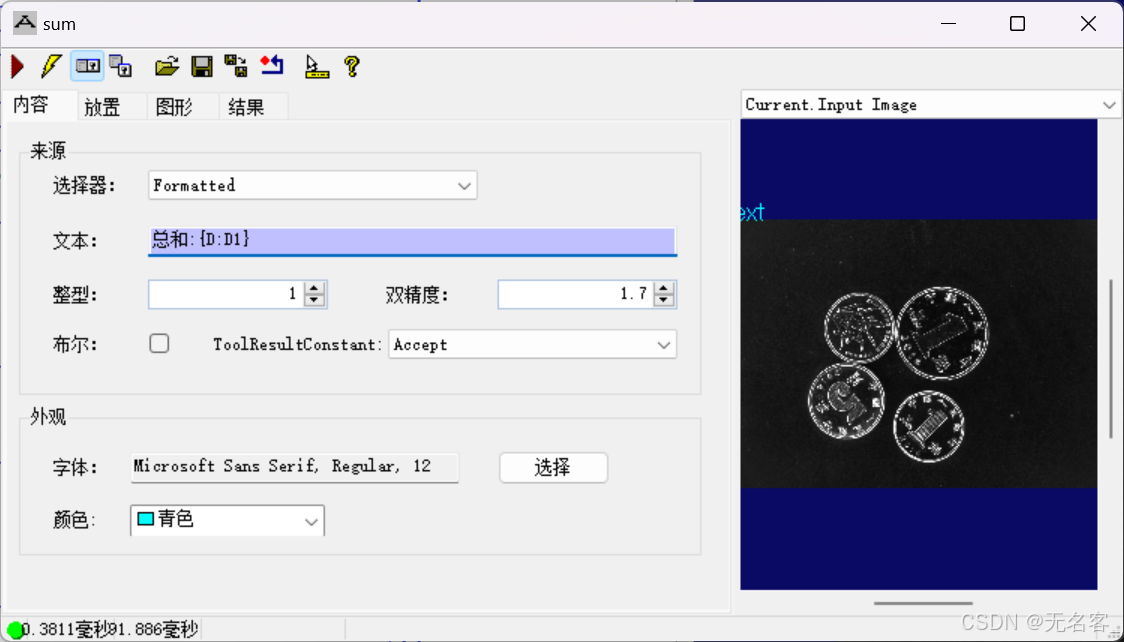

总和标签参数
在这里插入图片描述

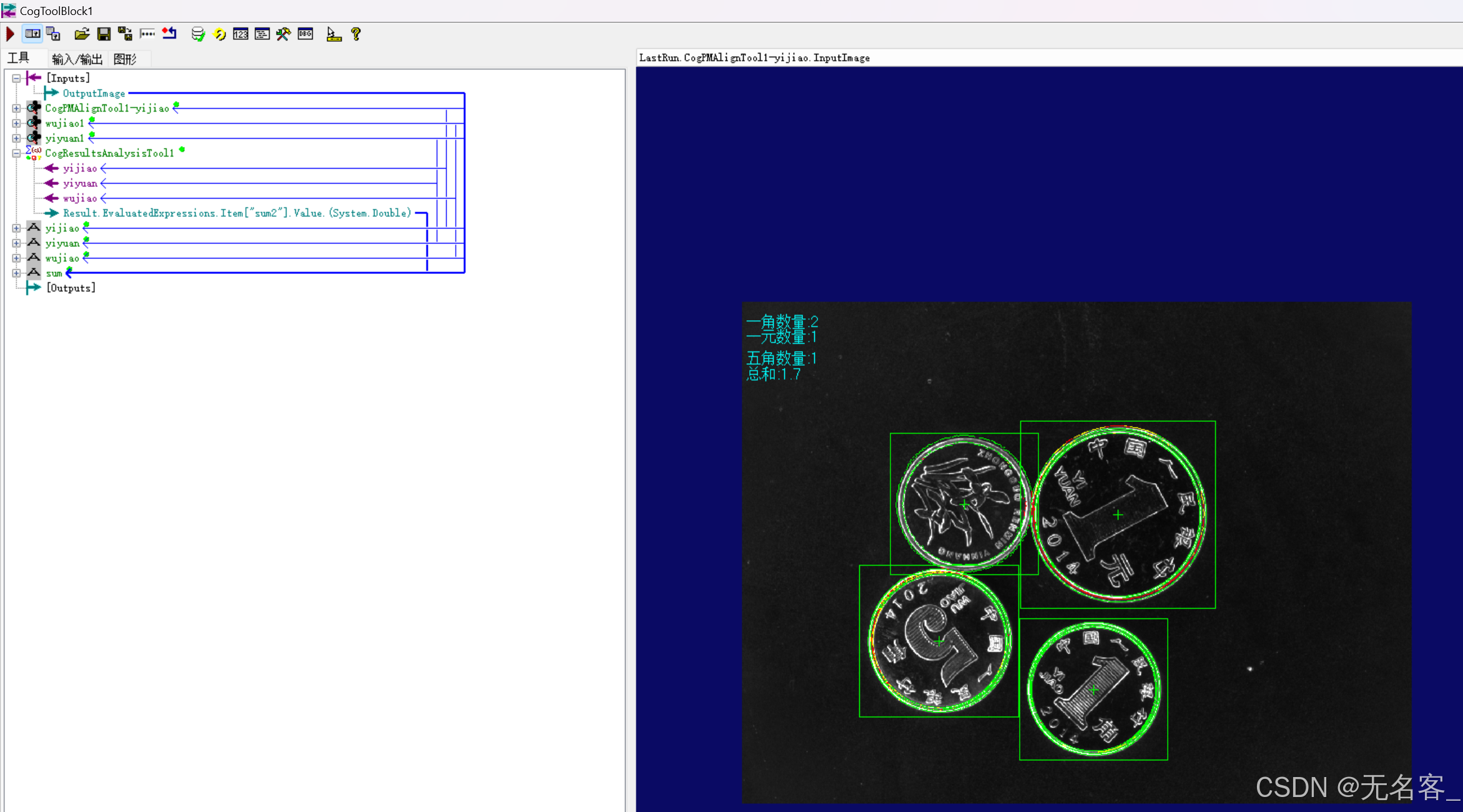

结果

在这里插入图片描述
