eNSP实验：1.用PC远程连接交换机

一：

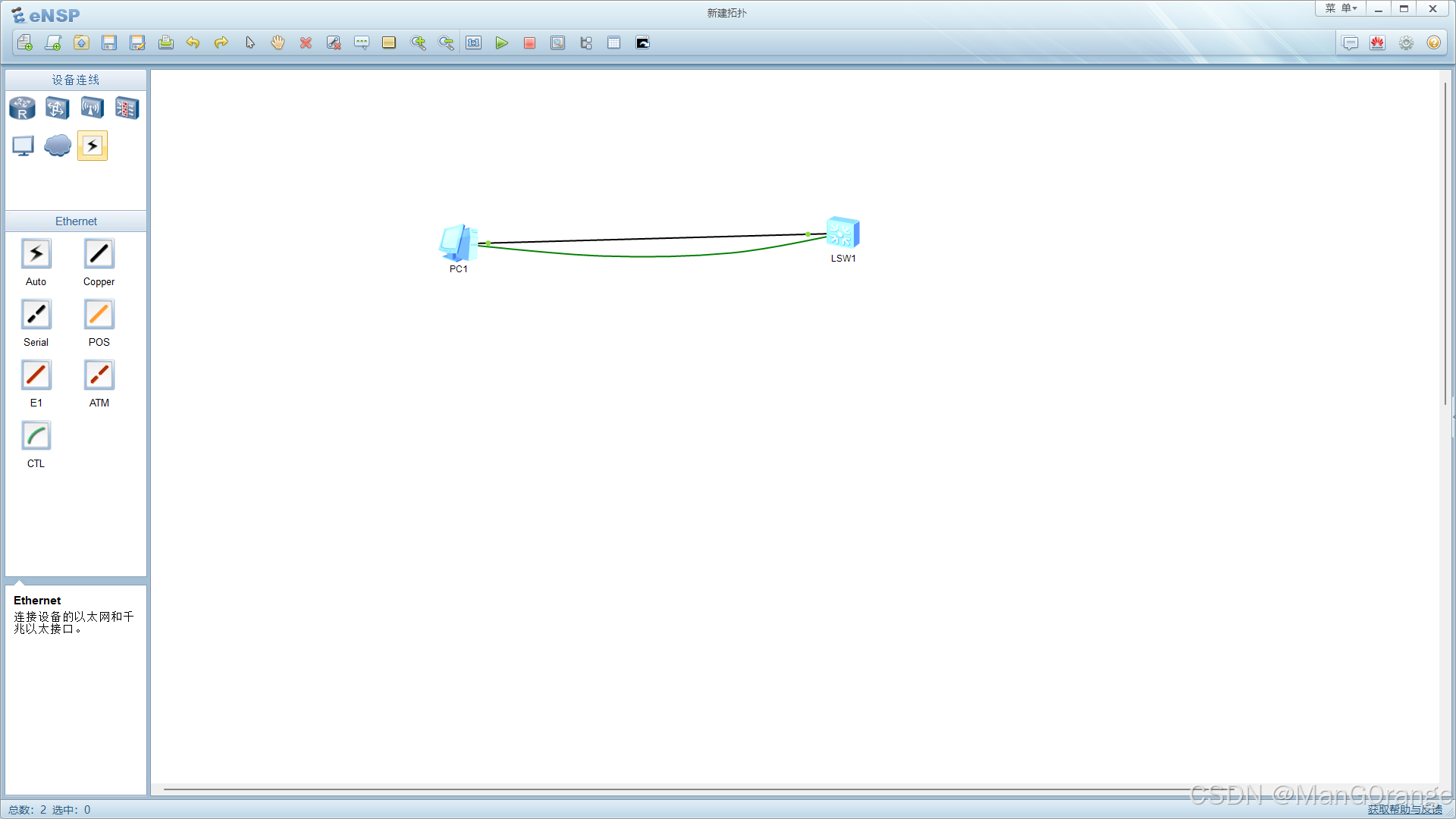

        打开eNSP并创建一个简单的拓扑图（一个PC,一个交换机）。连上console口和网络接口（记得启动设备）。

如图所示：



二：

        用PC的串口连接交换机，连接成功后我们会进入用户视图

如图所示:

三：

①、进入管理视图，输入命令system-view，然后我们的系统视图改个名，我这里用ManGOrange

system-view
sysname ManGOrange

②、输入 undo info-center enable 来关闭交换机的警告提醒，执行成功后会提示Info：Information center is disabled.

undo info-center enable

③、进入Vlanif1接口，输入：interface Vlanif1，进入之后配置交换机的IP地址，如图所示：

interface Vlanif1

ip address 192.168.1.1 24

配置ip地址的指令：ip address ip地址 子网掩码
④、配置完成后退出Vlanif1接口，进入console接口，如图所示：

user-interface console 0

⑤、进入console接口后我们开始配置本机的密码，如图所示：

authentication-mode password
set authentication password cipher 123

⑥、配置完成后退出console0接口，进入管理视图并启动远程服务

stelnet server enable

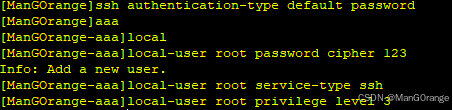

⑦、启用远程密码设置，进入aaa安全协议里配置远程操作的用户和密码以及管理权限等级。

ssh authentication-type default password
aaa
local-user root password cipher 123
local-user root service-type ssh
local-user root privilege level 3

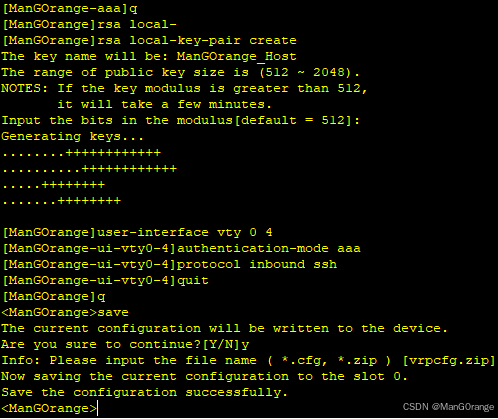

⑧、退出aaa安全协议，进入管理视图创建密钥对并设置远程登入的人数，最后保存并退出

quit
rsa local-key-pair create    //创建密钥对
//在冒号处回车即可
user-interface vty 0 4        //设置远程登入的人数
authentication-mode aaa       //使用3a协议
protocol inbound ssh          //绑定ssh协议
quit
quit
save
y
回车

四：
  为PC配置ip地址，配置完成后ping交换机看是否可以通信。

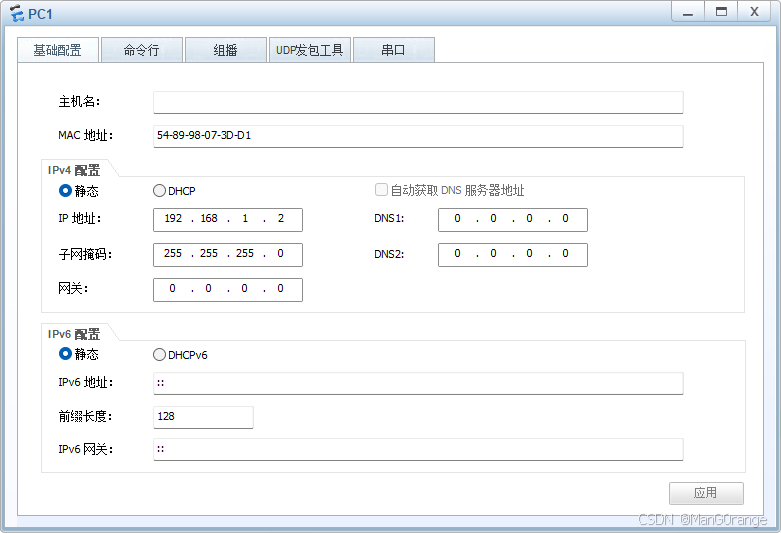

  ①、点开基础配置，为PC配置IP地址和子网掩码，IP地址和交换机处于同一个网段

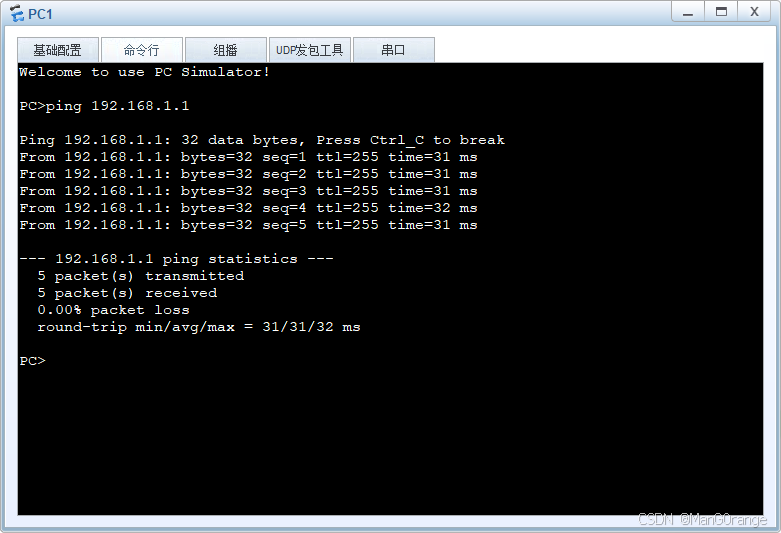

②、ping交换机的IP看是否连通，这里是连通的状态。

五：

        使用stelnet命令远程连接交换机
①、在远程连接之前输入这个命令：

ssh client first-time enable

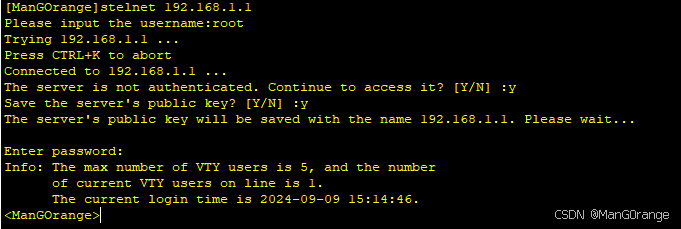

②、远程连接交换机



stelnet ip地址

输完这个命令之后按回车，会提示我们输入用户名，我们直接输入之前在安全协议里面配置的root用户即可，然后输入两次yes，最后输入密码即可连上交换机。

如果有没有说对的地方欢迎指出！
