eNSP实验：2.链路交换机的配置

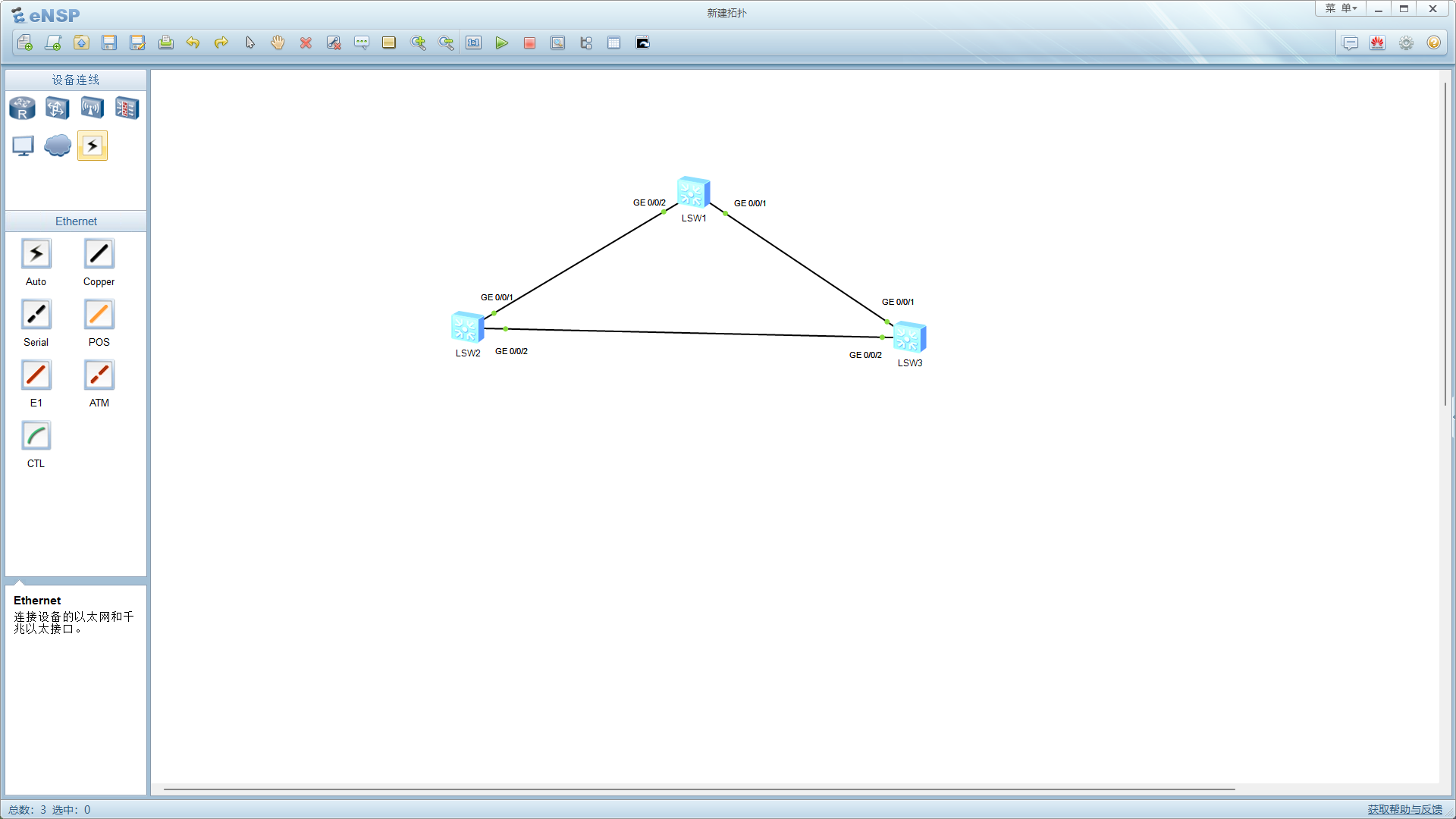

1.打开eNSP，新建网络拓扑图放入三台交换机并连上接口 (每个接口的顺序要接好），连好后启动设备。如图所示：


2.配置第一台交换机

        2.1 进入管理视图做三个操作：①、关闭消息提示；②、更改交换机名称；③、配置交换机 IP地址。
        ①、进入系统视图，关闭消息提示：



system-view    //进入系统视图
undo info-center enable    //关闭消息提示

        ②、更改交换机名称：



sysname s1    //将该交换机的名字更改为“s1”

        ③、配置交换机 IP 地址：



interface Vlanif 1    //进入Vlanif1接口
ip address 192.168.100.1 24    //配置交换机的IP地址，192.168.100.1可以更换，24为子网掩码也可以写成255.255.255.0
quit    //退出Vlanif1接口

        2.2 进入 console 口配置本地管理密码：①、进入 console 口；②、配置本地管理密码。
        ①、进入 console 口：



user-interface console 0    //进入console口

        ②、配置本机管理密码



authentication-mode password    //启动密码模式
set authentication password cipher 123    //设置本地管理密码为123，123可改为其他的数字
quit    //配置完成，退出console口

        2.3 启动远程服务和远程密码设置，然后进入 aaa 协议配置远程登入的用户名和密码，最后为远程用户开启 ssh 服务并授予管理员权限：①、启动远程服务和远程密码设置；②、进入 aaa 协议配置远程登入的用户名和密码；③、为远程用户开启 ssh 服务并授予管理员权限。
        ①、启动远程服务和远程密码设置：



stelnet server enable    //启动远程连接服务
ssh authentication-type default password    //启动远程密码设置

        ②、进入 aaa 协议配置远程登入的用户名和密码：



aaa    //进入aaa协议
local-user root password cipher 123    //创建远程登入的用户，用户名：root；密码：123

        ③、为远程用户开启 ssh 服务并授予管理员权限：



local-user root service-type ssh    //为root用户开启ssh服务
local-user root privilege level 3    //为root用户授予管理员权限
quit    //远程用户配置完成,退出aaa协议

        2.4 创建密钥对，然后设置远程登入的用户数量，使用 aaa 协议并绑定 ssh 协议：①、创建密钥对；②、设置远程登入的人数，远程登入的用户使用 aaa 协议和 ssh 协议，最后保存。

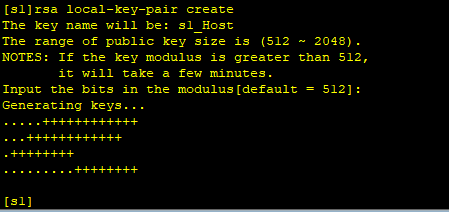

        ①、创建密钥对（此处会有提示回车即可）：



rsa local-key-pair create    //创建密钥对
enter    //回车

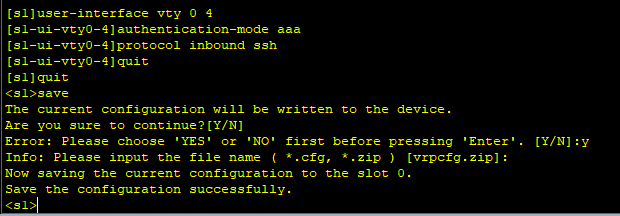

        ②、设置远程登入的人数，远程登入的用户使用 aaa 协议和 ssh 协议，最后保存：



user-interface vty 0 4    //设置远程登入的用户数最多为5人
authentication-mode aaa    //远程登入的用户使用aaa协议
protocol inbound ssh    //为远程登入的用户绑定ssh协议
quit    //退出该接口
quit    //从管理视图回到用户视图
save    //保存配置
y
enter    //回车，eNSP将保存默认的格式

        到此第一台交换机配置成功，另外两台交换机的配置过程同理，只是在设备名称和 IP 地址有不同之处，此处第二台交换机的设备名称为：s2；IP 地址：192.168.100.2；子网掩码：255.255.255.0。第三台交换机的设备名称为：s3；IP 地址：192.168.100.3；子网掩码：255.255.255.0。其余过程不再展示。

3.用交换机 s1 远程连接 交换机 s2；用交换机 s1 远程连接 交换机 s3。

        3.1 用交换机 s1 远程连接 交换机 s2：



①、首先输入我们之前配置的本地管理密码：123（此处看不见密码是正常的，输入123回车即可）
②、进入用户视图后，进入管理视图。随后输入远程连接前的指令，如果不输入会提示远程连接失败。

ssh client first-time enable    //每次连接前都要输入一遍

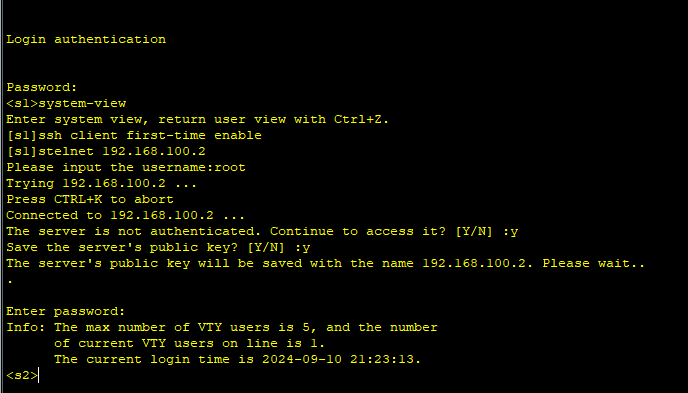

③、输完指令后，输入远程连接的指令加上 IP 地址回车，输入用户名：root，然后属于两次y（yes）第一次远程登入会有这个过程，最后输入密码：123（如图所示用户视图的<s1>变成了<s2>便成功远程连上了交换机2）。

stelnet 192.168.100.2    //此处 IP 地址为 s2 交换机的 IP 地址
root    //输入root用户
y    //同意两次
y
123    //root用户的密码

        3.2 用交换机 s1 远程连接 交换机 s3 同理，只是在输入远程指令的时候，后面的 IP 地址要输入交换机 s3 的 IP 地址。

以上便是链路交换机的配置。有不对的地方可以指出！
