处于不相同vlan间的PC端不能通信

一、实训环境

1、实训硬件：电脑，鼠标，键盘

2、实训软件：ensp

二、实验目的

    实现不同vlan间的pc不能通信，处于相同 vlan 的 PC 可以进行通信，处于不同 vlan 的PC 不可以通信

三、实验内容

1. 画图，一台交换机三台pc端如下

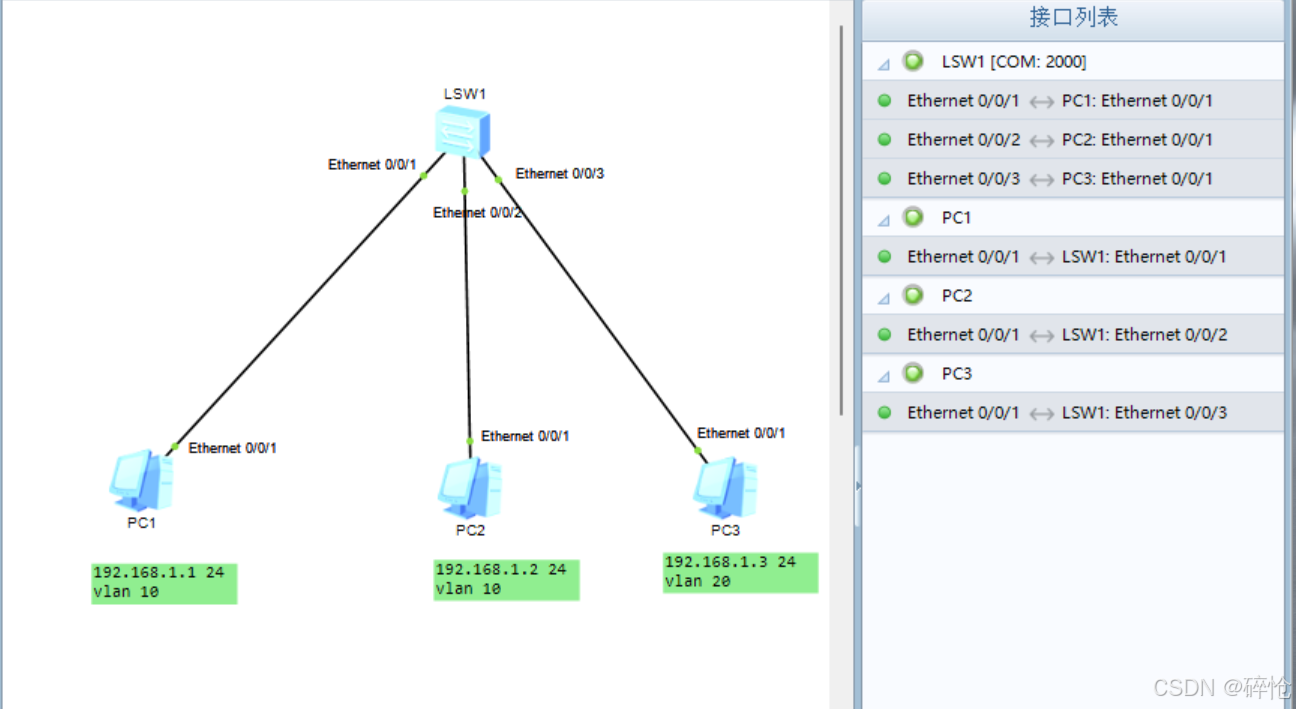

从图中可以清晰的看到各个接口和所连接的路径

2. 给pc1、pc2和pc3分别配置下方的备注条内容如下

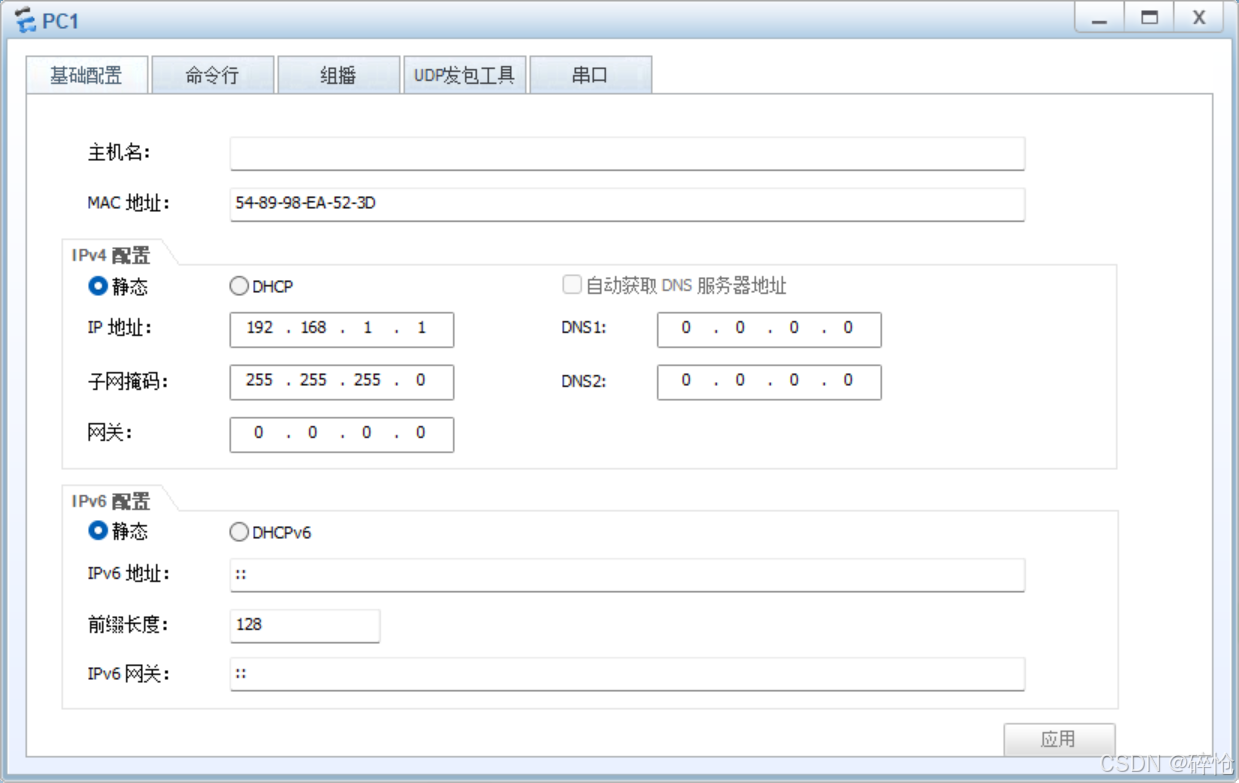

对于PC1的基础配置如上

对于PC2的基础配置如上

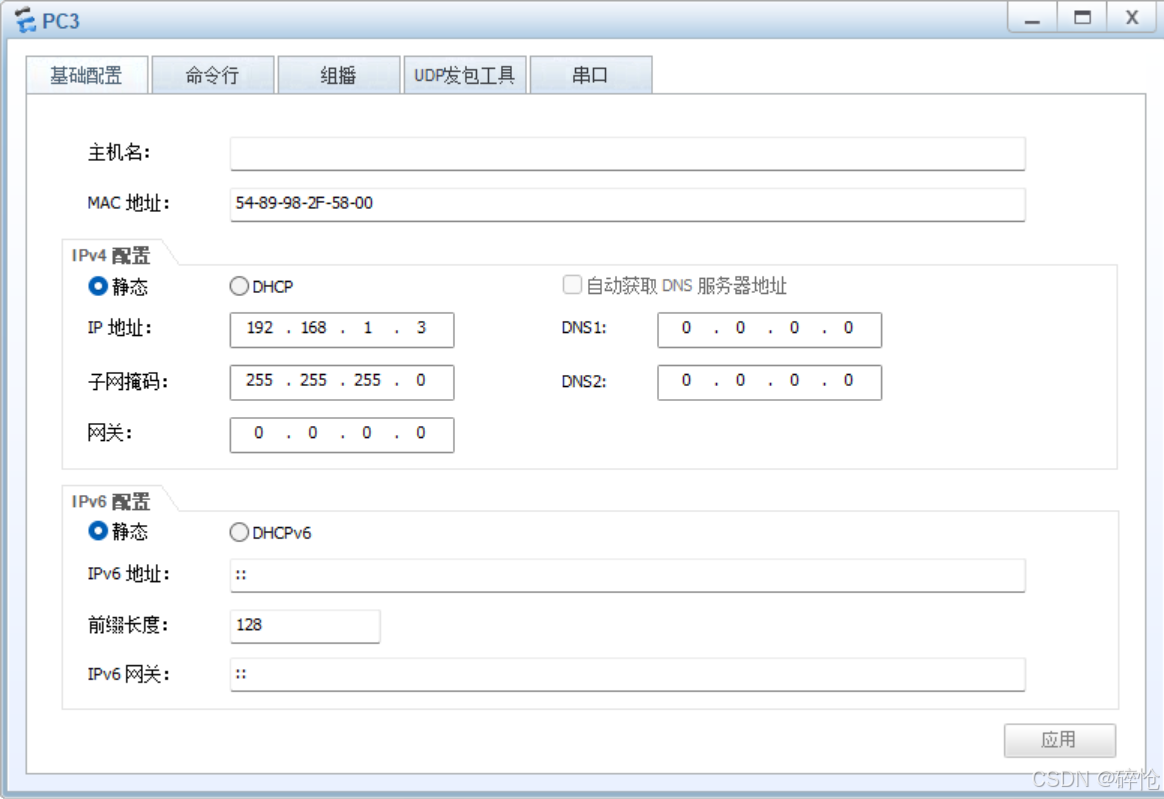

对于PC3的基础配置如上

3. 配置处于不同vlan 的pc端

 核心代码解释如下

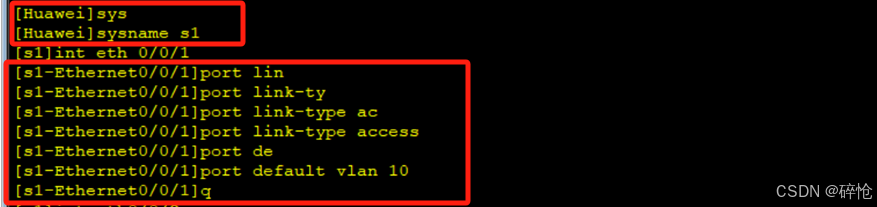

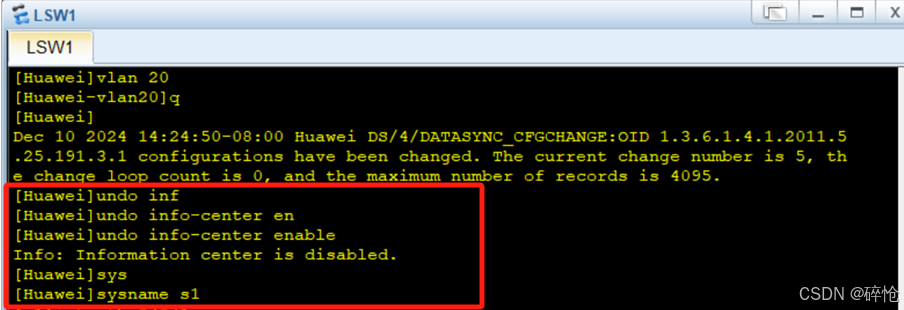

[Huawei] system-view                           进入系统视图，也称为全局配置模式

[Huawei] sysname s1                            将 [Huawei] 的名字修改为 [s1]

[s1] undo info-center enable                 关闭信息中心功能，滤过告诫信息

[s1] vlan batch 10 20                             分别配置两个 vlan 10 和 vlan 20

[s1] int eth 0/0/1                             进入eth接口

[s1-Ethernet0/0/1] port link-type access               将端口配置为接入模式，指定 access 类型设置

[s1-Ethernet0/0/1] port defaule vlan 10                将该端口配置 vlan 10

[s1-Ethernet0/0/1] q                                              退出 该端口

对于另两个端口也是同样的配置，注意配置的 vlan 不同就行了

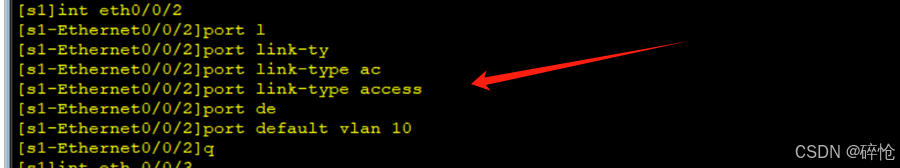

Ethernet0/0/2 配置

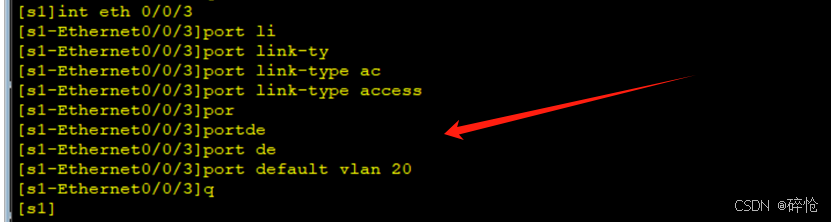

Ethernet0/0/3 配置

四、实验结果及 ping 成功的结果

处于不同vlan间的pc间ping 通信如下

使用 PC1 去 ping PC3 的 IP 地址

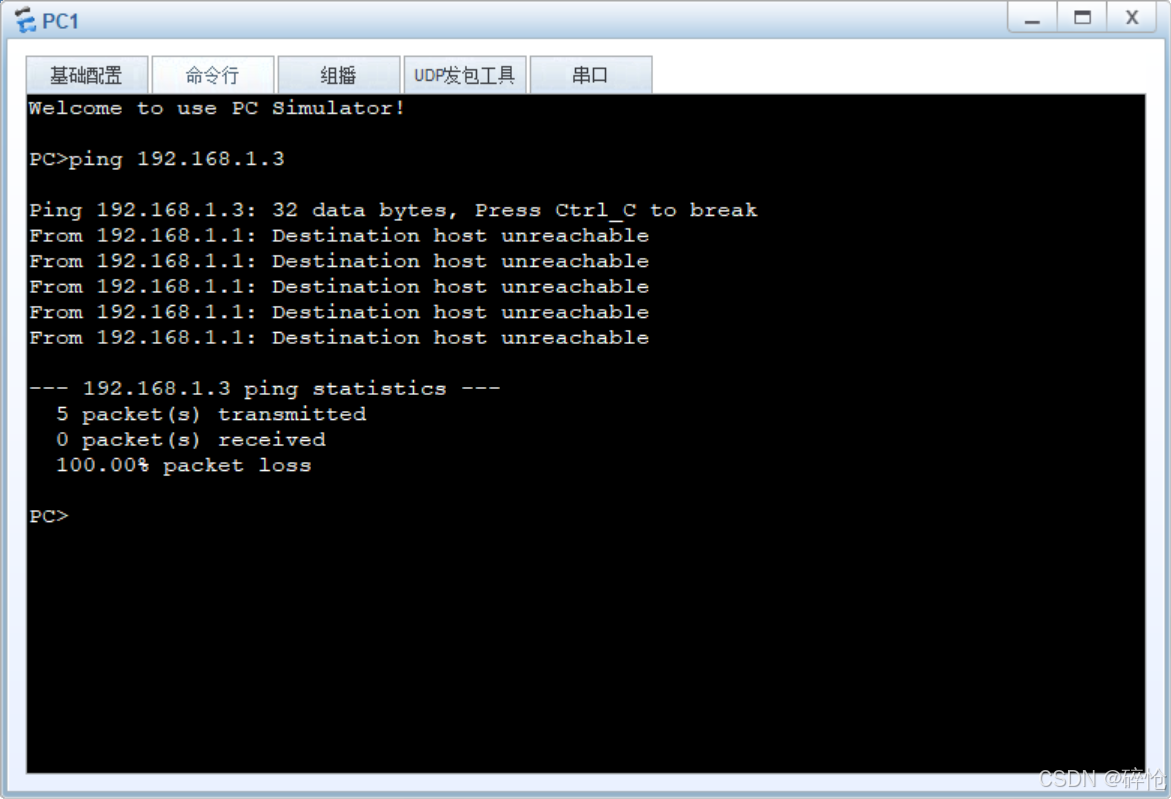

如上图所示，是 ping 不通的

处于相同vlan间的pc间ping 通信如下

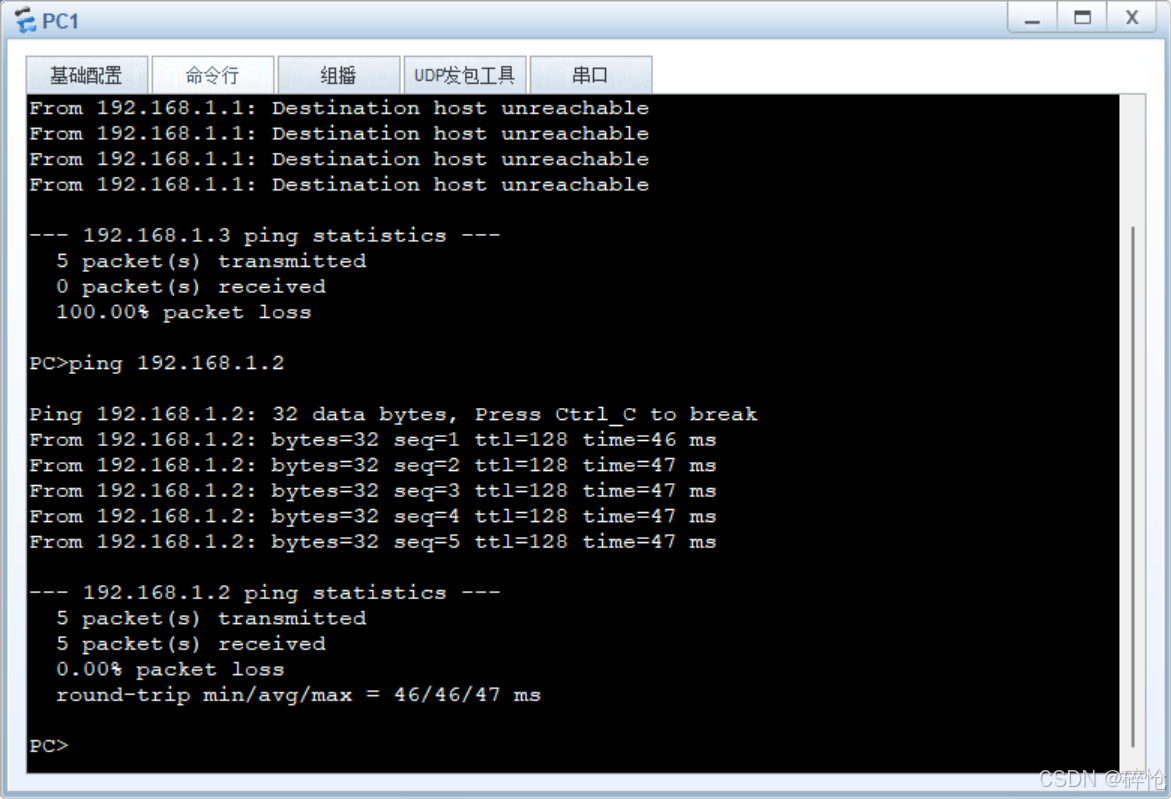

使用 PC1 去 ping PC2 的 IP 地址

五、实训问题

    通过本次实验得出，交换机的配置和pc端的配置，处在不同vlan间是不可以通信的
